认识多用电表 课件

资源下载
资源下载
  1. 二一教育资源

认识多用电表 课件

2018-06-09 16:12 其他版本 12.2M [劳技课件]

资源简介

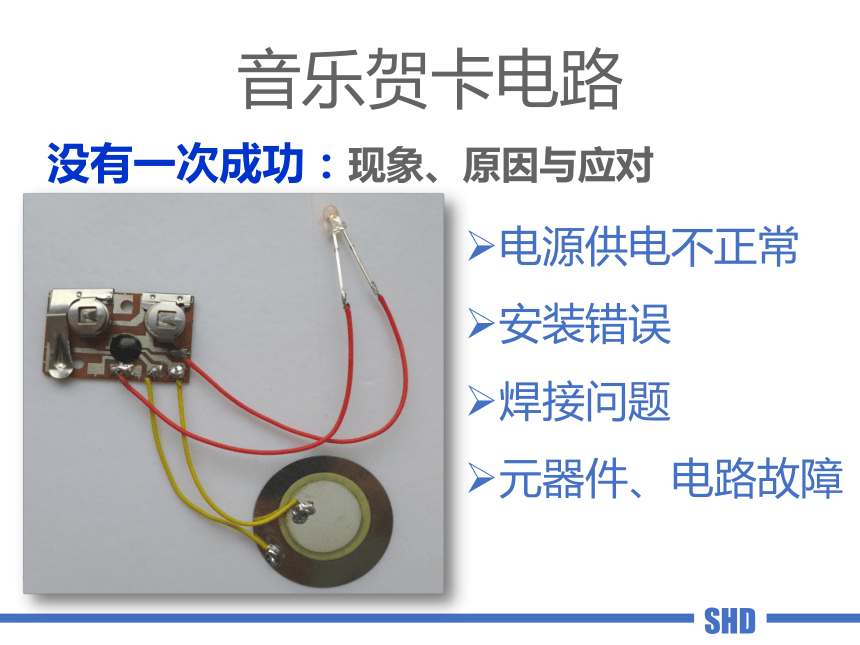

课件20张PPT。音乐贺卡电路没有一次成功：现象、原因与应对电源供电不正常
安装错误
焊接问题

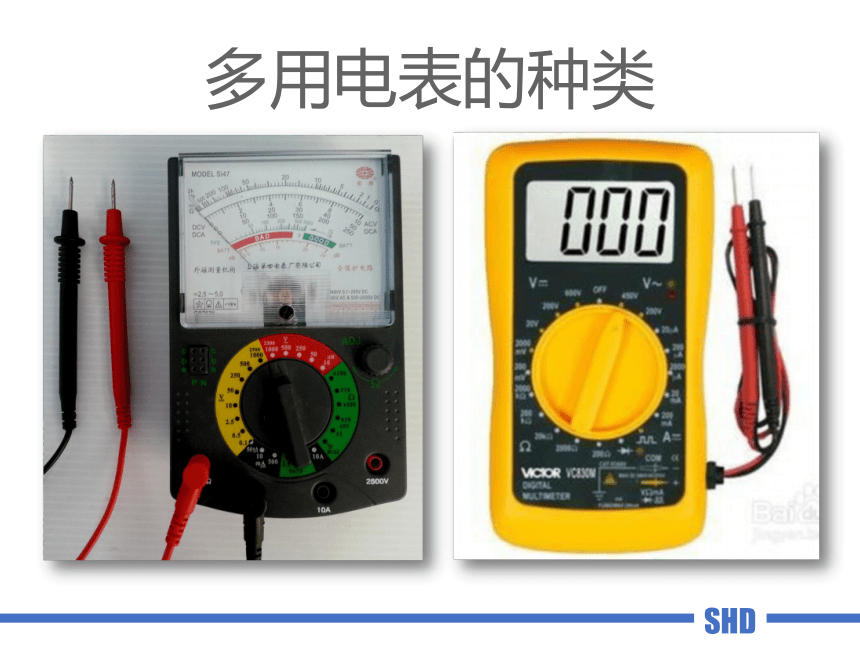

元器件、电路故障认识多用电表SHD多用电表的种类多用电表

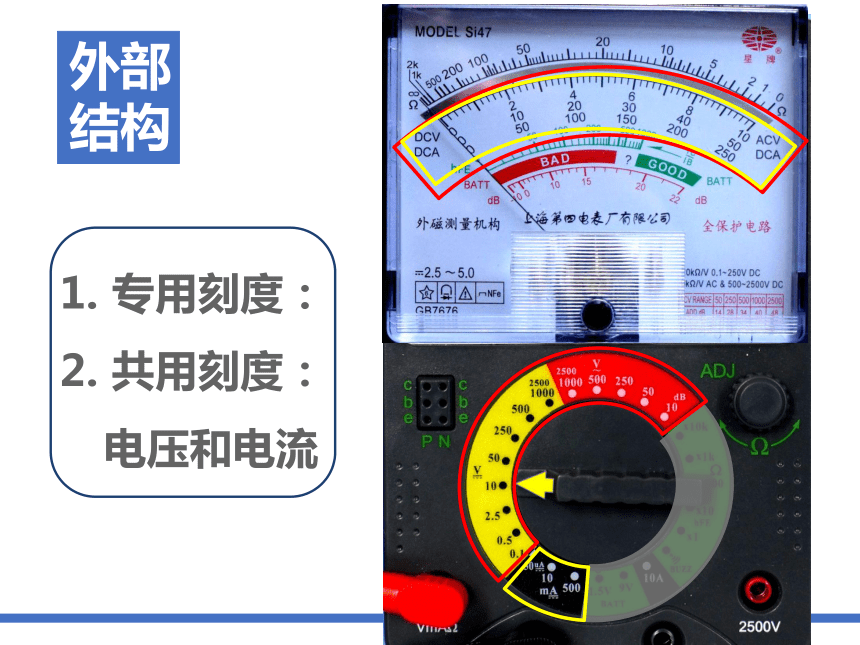

外部结构 [1]SHD外部结构外部结构1. 专用刻度：
2. 共用刻度：

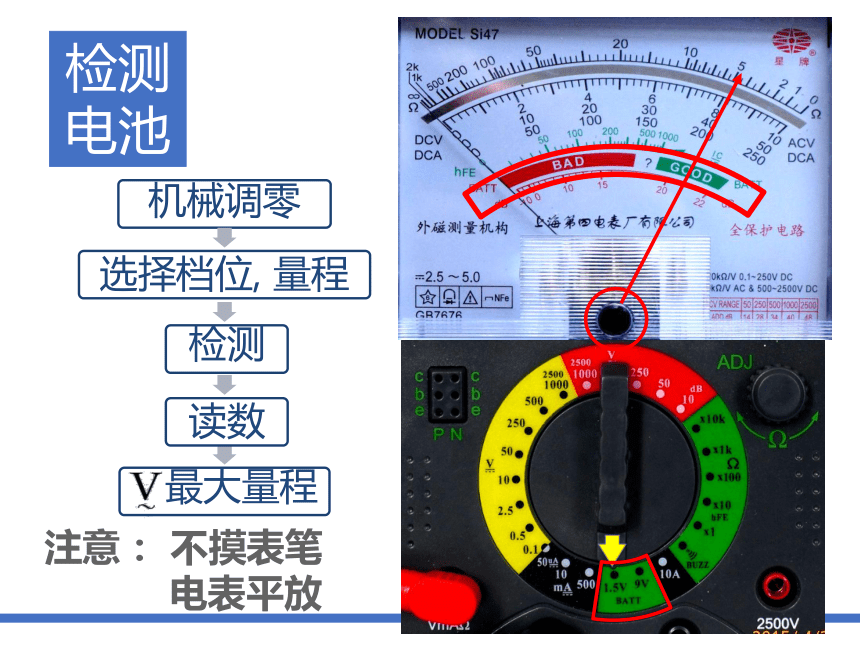

电压和电流检测电池
是否能正常供电[2]SHD检测电池注意： 不摸表笔
电表平放测量电阻值
方法步骤[3]SHD阻值测量 阻值
=刻度值 ╳ 倍率阻值=18╳1KΩ
=18KΩ1. 读刻度2. 乘以倍率刻度值为18阻值读取请读出所测电阻的阻值？R =12 ╳ 100Ω
=1200 Ω? 思考与练习刻度值为12R=32x10Ω
=320 Ω? 思考与练习请读出所测电阻阻值？ 表笔使用自己接入电路不要将检测LED
判断方法[4]SHD结 果1. LED正反向电阻阻值差别很大
2. 不同量程，测得的LED阻值不同请你尝试--测量LED的阻值正反向电阻差越大，LED性能越好。
正反向电阻差很小，LED质量差。
正反向电阻都很小，LED短路，已损坏。
正反向电阻都很大，LED断路，已损坏。
知识点测量LED正向电阻测量LED反向阻值123比较阻值得出结论LED检测学习目标电路检测与调试IMC
