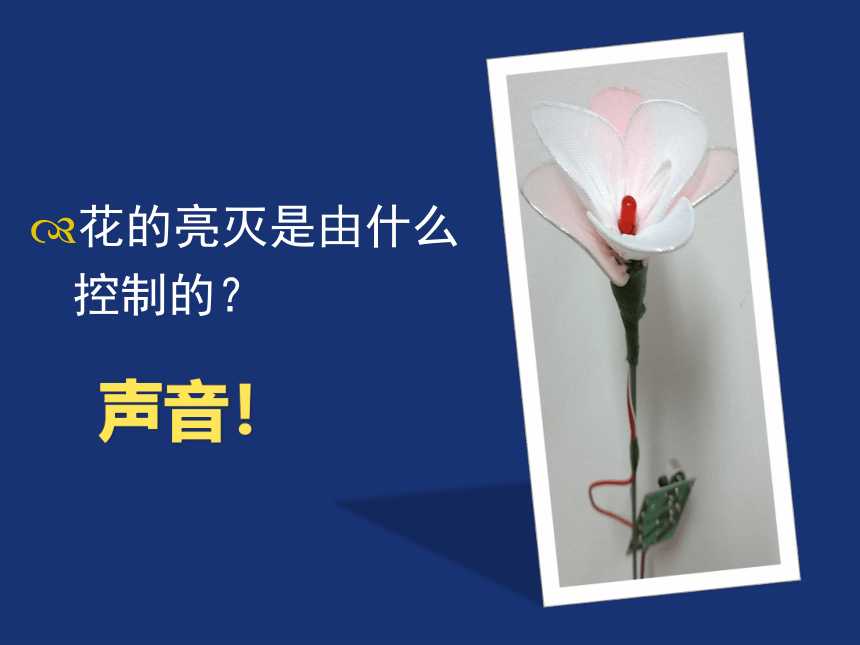

花的亮灭是由什么控制的？
声音！

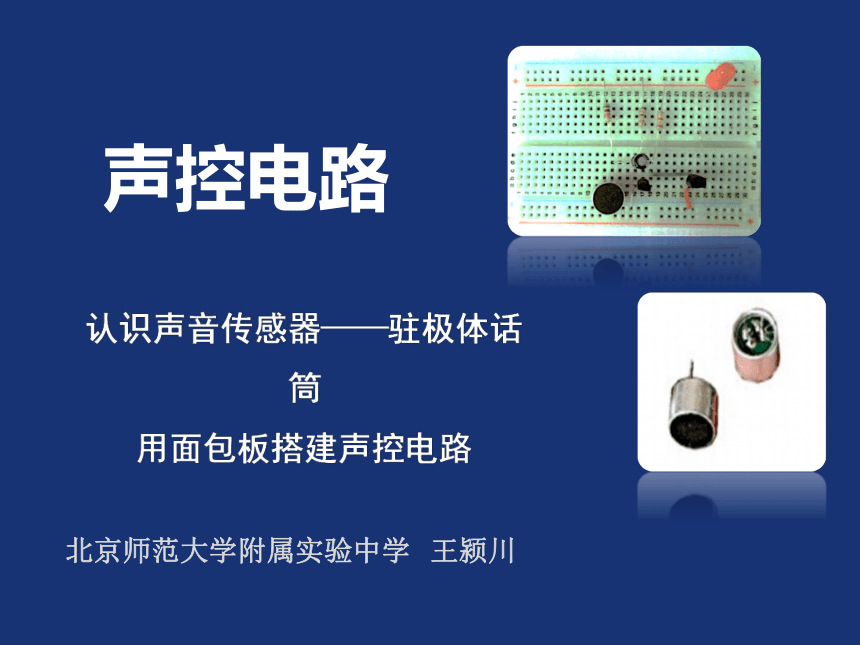

认识声音传感器——驻极体话筒
用面包板搭建声控电路
北京师范大学附属实验中学 王颍川
声控电路
声音信号→电信号？

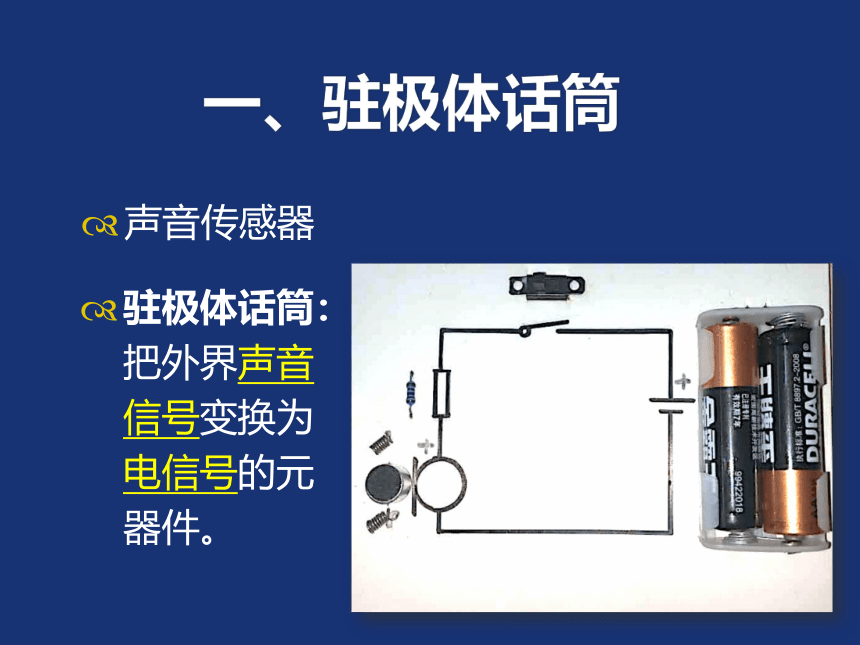

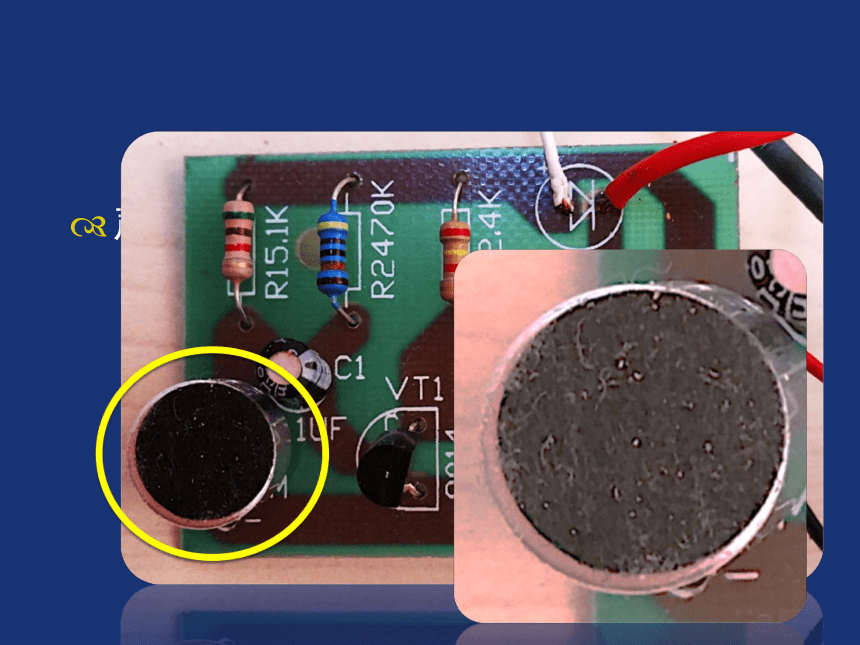

一、驻极体话筒
声音传感器
驻极体话筒：把外界声音信号变换为电信号的元器件。

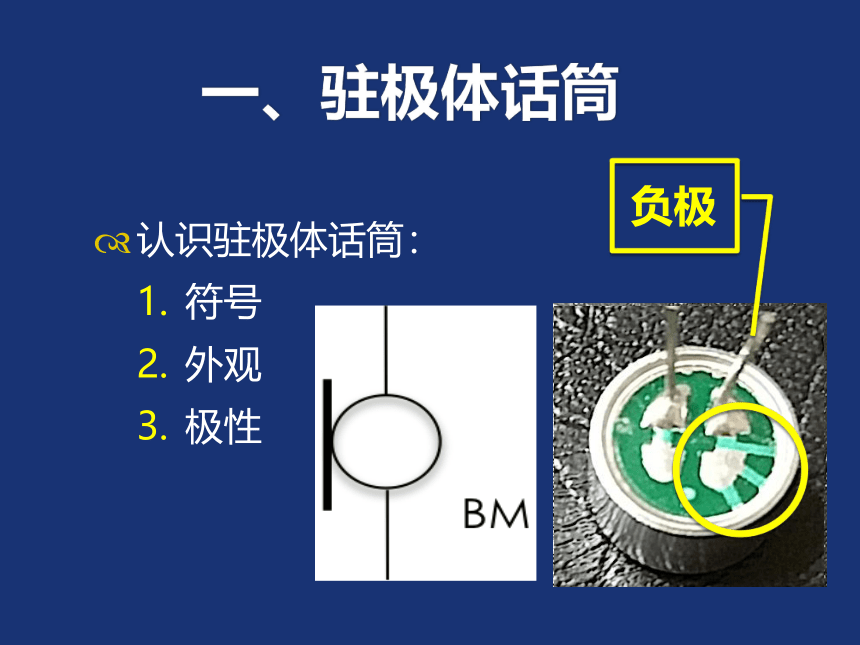

一、驻极体话筒
认识驻极体话筒：
符号
外观
极性
负极
二、声控电路

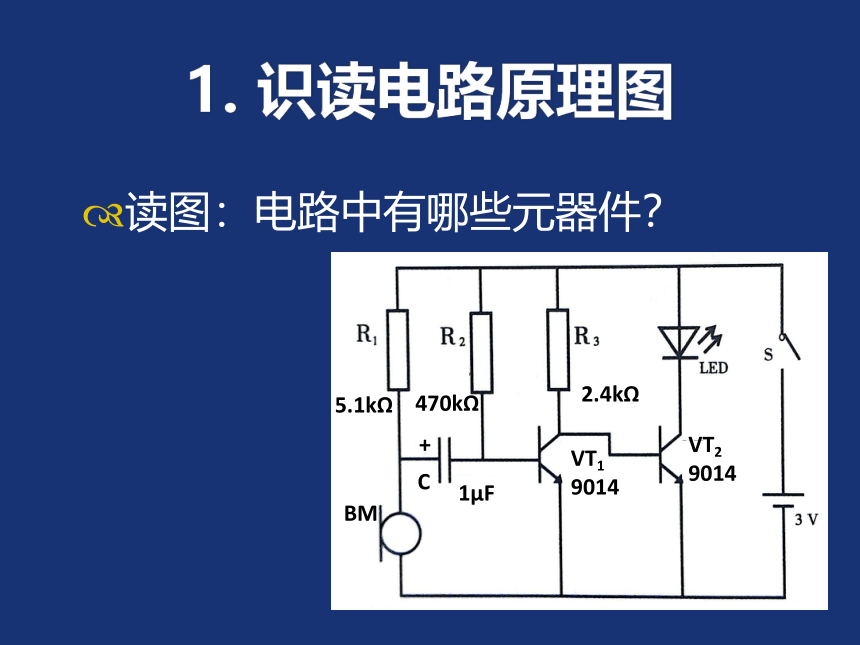

1. 识读电路原理图
读图：电路中有哪些元器件？
5.1kΩ
470kΩ
2.4kΩ
1μF
VT1
9014
VT2
9014
BM
C
+
1. 识读电路原理图
读图：电路中有哪些元器件？
电阻
三极管
电容器
发光二极管
驻极体话筒
5.1kΩ
470kΩ
2.4kΩ
1μF
VT1
9014
VT2
9014
BM
C
+
2. 用面包板搭建声控电路
回顾：面包板的导通规则？
窄条：横向导通
宽条：纵向导通
2. 用面包板搭建声控电路
e
b
c
+
—
+
—
e
b
c
2. 用面包板搭建声控电路
？
b
c
2. 用面包板搭建声控电路
—
3. 核查搭建的声控电路
从电源正极出发，逐条支路查。
检查元器件极性。
检查是否有短路。
多支路接点是否漏接、错接。
接线整齐、避免桥接。
3. 核查搭建的声控电路
—
三、小结与拓展
驻极体话筒：声音信号→电信号
面包板搭建声控电路
三、小结与拓展
这样的声控灯在现实中使用有什么不足？
声控技术还可以有哪些应用？
——需要持续发声、延时
——语音识别
