课件24张PPT。　一个开关

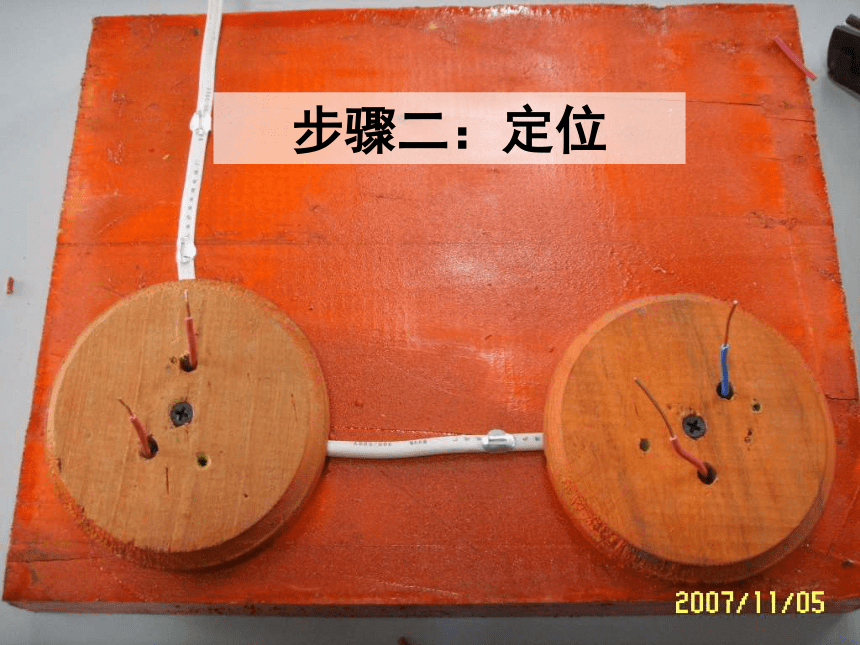

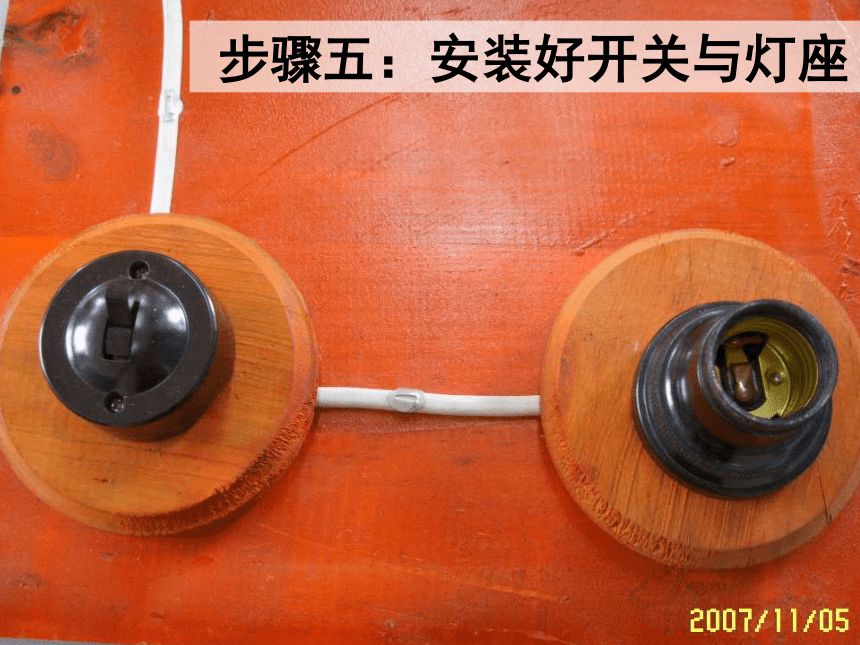

控制一盏灯一控一灯实物图步骤五：安装好开关与灯座步骤四：导线与灯座连接;
注意火线与零线的位置。步骤三：导线与开关连接步骤二：定位步骤一：布线灯～火线零线开关一灯一开关电路图 照明电路的连线规则： 火线进开关， 零线进灯座， 开关线连接开关和灯座。 开关灯座LN一灯一开关实物安装示意图安装好开关与灯座的实物图
尝试与体验: 一个开关控制一盏灯的安装仔细观察线的走向一个开关控制一盏灯的安装第一步: 布线与定位；

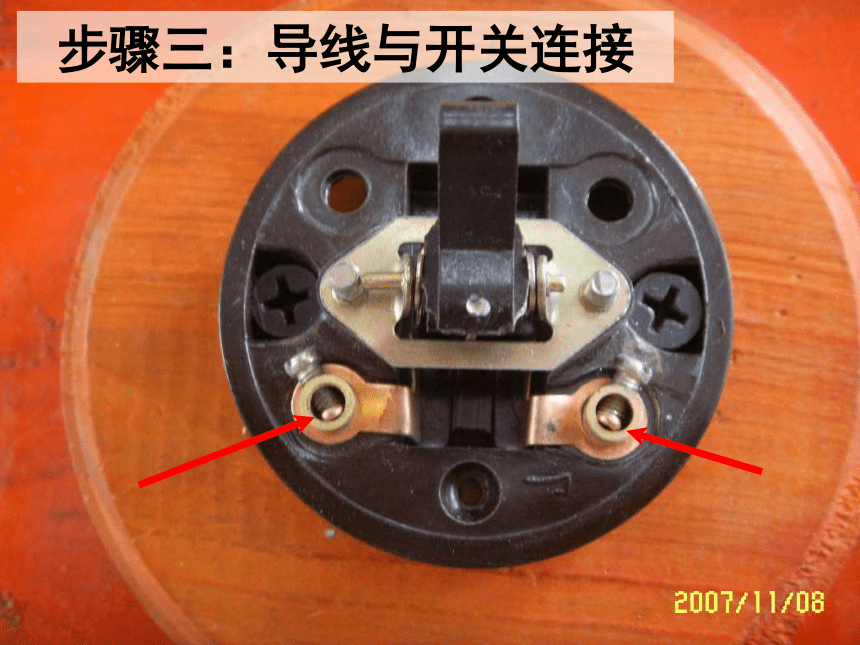

第二步: 导线与开关连接；

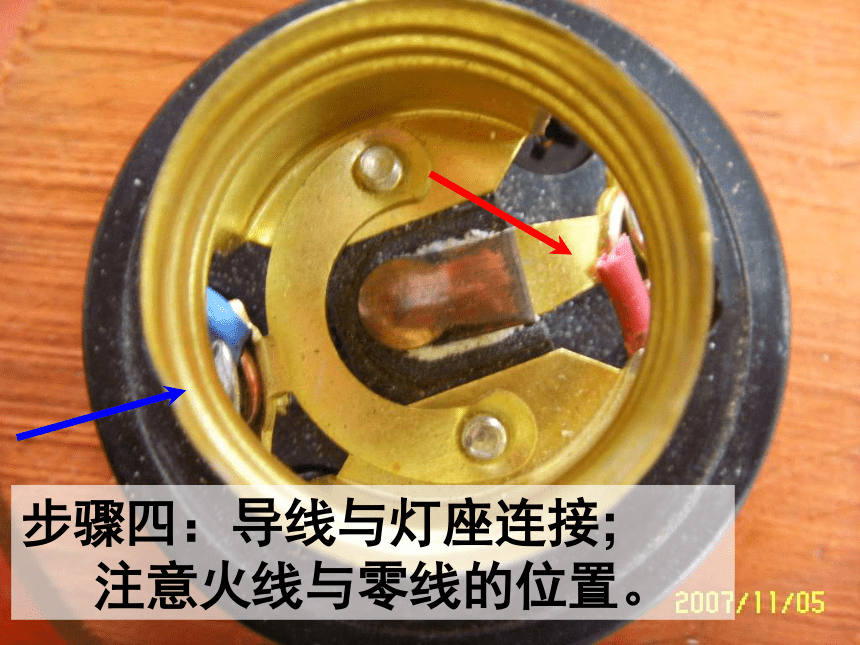

第三步: 导线与灯座连接。
主要步骤：第一步: 布线与定位；第二步: 导线与开关的连接；已接好线的开关第三步: 导线与灯座连接 灯座的结构技术关键（1）火线（红色）进开关，
零线（蓝色）接灯座，
开关线（黄色）连接开关和灯座。
（2）火线（黄色）应与灯座中心柱连接，零线（蓝色）应与灯座的螺口连接。 操作工艺要求导线绝缘层剥制适度：
连接开关的导线剥线10mm左右；连接灯座的导线剥线15mm左右；
多股导线要绕紧，要顺时针缠绕在接线柱上；
螺丝顺时针拧紧，但不能用力过大，会损坏元件。 导线与接线柱连接要正确、牢固； 典型错误 （1）火线和零线接错；
（2 接线柱与导线连接不牢固；
（3）导线绝缘层剥制太多，裸芯线太长;
或者绝缘层剥制太短，绝缘层被压接着。　　请根据“一个开关控制一盏灯”的电路图设计用两根护套线连接的安装图。说明：请在上面两个方框内填写Ｌ或Ｎ，并根据所填内容在虚线框内连线。
