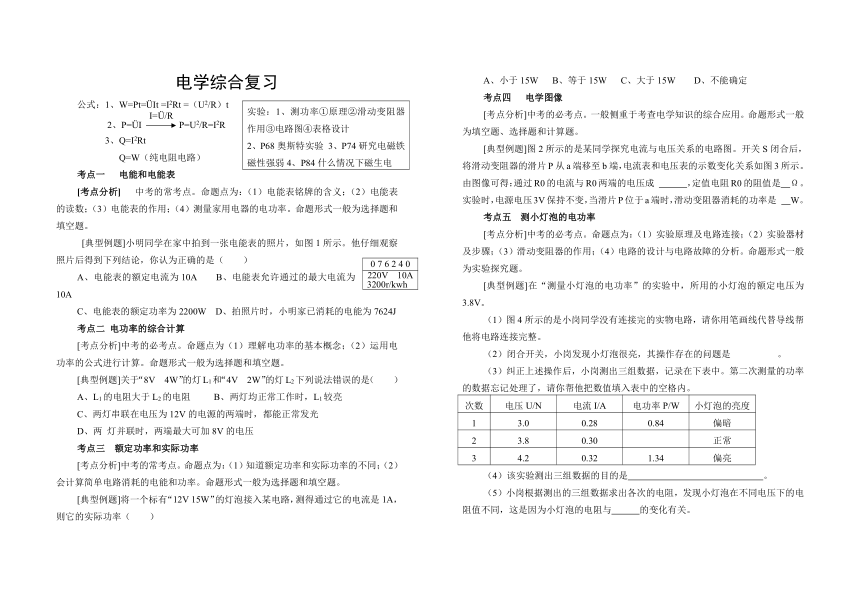

电学综合复习
实验：1、测功率①原理②滑动变阻器作用③电路图④表格设计
2、P68奥斯特实验 3、P74研究电磁铁磁性强弱4、P84什么情况下磁生电
公式：1、W=Pt=üIt =I2Rt =（U2/R）t
I=ü/R
2、P=üI P=U2/R=I2R
3、Q=I2Rt
Q=W（纯电阻电路）
考点一 电能和电能表
[考点分析] 中考的常考点。命题点为：（1）电能表铭牌的含义；（2）电能表的读数；（3）电能表的作用；（4）测量家用电器的电功率。命题形式一般为选择题和填空题。
[典型例题]小明同学在家中拍到一张电能表的照片，如图1所示。他仔细观察照片后得到下列结论，你认为正确的是（ ）
A、电能表的额定电流为10A B、电能表允许通过的最大电流为10A
C、电能表的额定功率为2200W D、拍照片时，小明家已消耗的电能为7624J
考点二 电功率的综合计算
[考点分析]中考的必考点。命题点为（1）理解电功率的基本概念；（2）运用电功率的公式进行计算。命题形式一般为选择题和填空题。
[典型例题]关于“8V 4W”的灯L1和“4V 2W”的灯L2下列说法错误的是（ ）
A、L1的电阻大于L2的电阻 B、两灯均正常工作时，L1较亮
C、两灯串联在电压为12V的电源的两端时，都能正常发光
D、两 灯并联时，两端最大可加8V的电压
考点三 额定功率和实际功率
[考点分析]中考的常考点。命题点为：（1）知道额定功率和实际功率的不同；（2）会计算简单电路消耗的电能和功率。命题形式一般为选择题和填空题。
[典型例题]将一个标有“12V 15W”的灯泡接入某电路，测得通过它的电流是1A，则它的实际功率（ ）
A、小于15W B、等于15W C、大于15W D、不能确定
考点四 电学图像
[考点分析]中考的必考点。一般侧重于考查电学知识的综合应用。命题形式一般为填空题、选择题和计算题。
[典型例题]图2所示的是某同学探究电流与电压关系的电路图。开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图3所示。由图像可得：通过R0的电流与R0两端的电压成 ，定值电阻R0的阻值是 Ω。实验时，电源电压3V保持不变，当滑片P位于a端时，滑动变阻器消耗的功率是 W。
0 7 6 2 4 0
220V 10A
3200r/kwh
考点五 测小灯泡的电功率
[考点分析]中考的必考点。命题点为：（1）实验原理及电路连接；（2）实验器材及步骤；（3）滑动变阻器的作用；（4）电路的设计与电路故障的分析。命题形式一般为实验探究题。
[典型例题]在“测量小灯泡的电功率”的实验中，所用的小灯泡的额定电压为3.8V。
（1）图4所示的是小岗同学没有连接完的实物电路，请你用笔画线代替导线帮他将电路连接完整。
（2）闭合开关，小岗发现小灯泡很亮，其操作存在的问题是 。
（3）纠正上述操作后，小岗测出三组数据，记录在下表中。第二次测量的功率的数据忘记处理了，请你帮他把数值填入表中的空格内。
次数
电压U/N
电流I/A
电功率P/W
小灯泡的亮度
1
3.0
0.28
0.84
偏暗
2
3.8
0.30
正常
3
4.2
0.32
1.34
偏亮
（4）该实验测出三组数据的目的是 。
（5）小岗根据测出的三组数据求出各次的电阻，发现小灯泡在不同电压下的电阻值不同，这是因为小灯泡的电阻与 的变化有关。
考点六 家庭电路故障的判断和安全用电常识
[考点分析]中考的常考点。命题点为：（1）对现实生活中安全用电的分析；（2）家庭电路故障的判断；（3）安全用电常。命题形式一般为选择题和填空题。
[典型例题]不列涉及家庭电路的一些做法中，符合要求的是（ ）
A、电冰箱和照明电灯是以串联方式接入电路的
B、控制家电电器的开关必须安装在火线上
C、使用测电笔时，手应与笔尖金属电极接触
D、电路中应尽可能选择粗的熔丝
考点七 家庭电路的组成与连接及电路各部分的作用
[考点分析]中考的常考点。命题点为（1）螺口灯泡的正确连接；（2）三孔插座的正确连接；（3）开关所处的位置；（4）保险装置的安装。命题形式一般为填空题和作图题。
[典型例题]把图7中的拉线开关、螺口灯泡和三孔插座正确地连入家庭电路中。（要求用接线开关控制螺口灯泡）。
考点八 磁体与磁场
[考点分析]中考的常考点。命题点为（1）磁体的磁极判断；（2）磁感线的描述；（3）地磁场；（4）磁体相互作用的规律。命题形式一般为选择题和作图题。
[典型例题]关于磁场的知识，下列说法中正确的是（ ）
A、任何物体在磁体或电流的作用下都会获得磁性
B、磁感线是磁体发出的实际曲线
C、奥斯特实验说明通电导线周围存在的磁场
D、地球的南北极与地磁场的南北极是重合的
考点九 电流的磁场
[考点分析]中考的常考点。命题点为：（1）判断磁体的磁极；（2）判断通电螺线管中电流的方向，标出N、S极和电源的正负极；（3）影响电磁铁磁性强弱的因素；（4）电磁继电器的工作原理。命题形式一般为选择题、填空题和作图题。
[典型例题]小明同学在“制作、研究电磁铁”的过程中，使两个相同的大铁钉绕制成电磁铁进行实验，如图9所示，下列说明中正确的是（ ）
A、电磁铁能吸引的大头针越多，表明它的磁性越强
B、B线圈的匝线多，通过B线圈的电流小于通过A线圈的电流
C、要使电磁铁的磁性增强，应将滑动变阻器的滑片P向右移动
D、若将两个电磁铁的磁性的上部靠近，会相互吸引
考点十 电磁感应现象及磁场对电流的作用
[考点分析]中考的常考点。命题点为（1）电磁感应现象；（2）电磁感应产生的条件；（3）磁场对电流的作用；（4）发电机和电动机的基本工作原理及能的转化情况。命题形式一般为填空题和选择题。
[典型例题]如图10所示，导体AB在磁场中做 运动时，灵敏电流计的指针会发生摆动，说明电路中有电流产生。此时，在这个实验电路中， 相当于电源，在此过程中能量的转化情况是 。
[练习题]有一种WSJ-60型号电水壶,其铭牌标志,如图16所示,现将一满壶20℃的水在标准大气下烧开需用时5min，求：
（1）水吸收热量
（2）电水壶的效率是多大？
（3）小明发现在用电高峰时烧开相同质量水需用时6min3S，那么此实际电压是多少？
型号
WSJ-60
额定电压
270V
额定功率
800W
水壶容积
500ml
