开关在电路中与用电器串联在一起，用来控制用电器工作的，但开关之间的连接可以是串联也可以是并联的，究竟如何连接要根据开关所起的作用来确定。
一．开关的串联

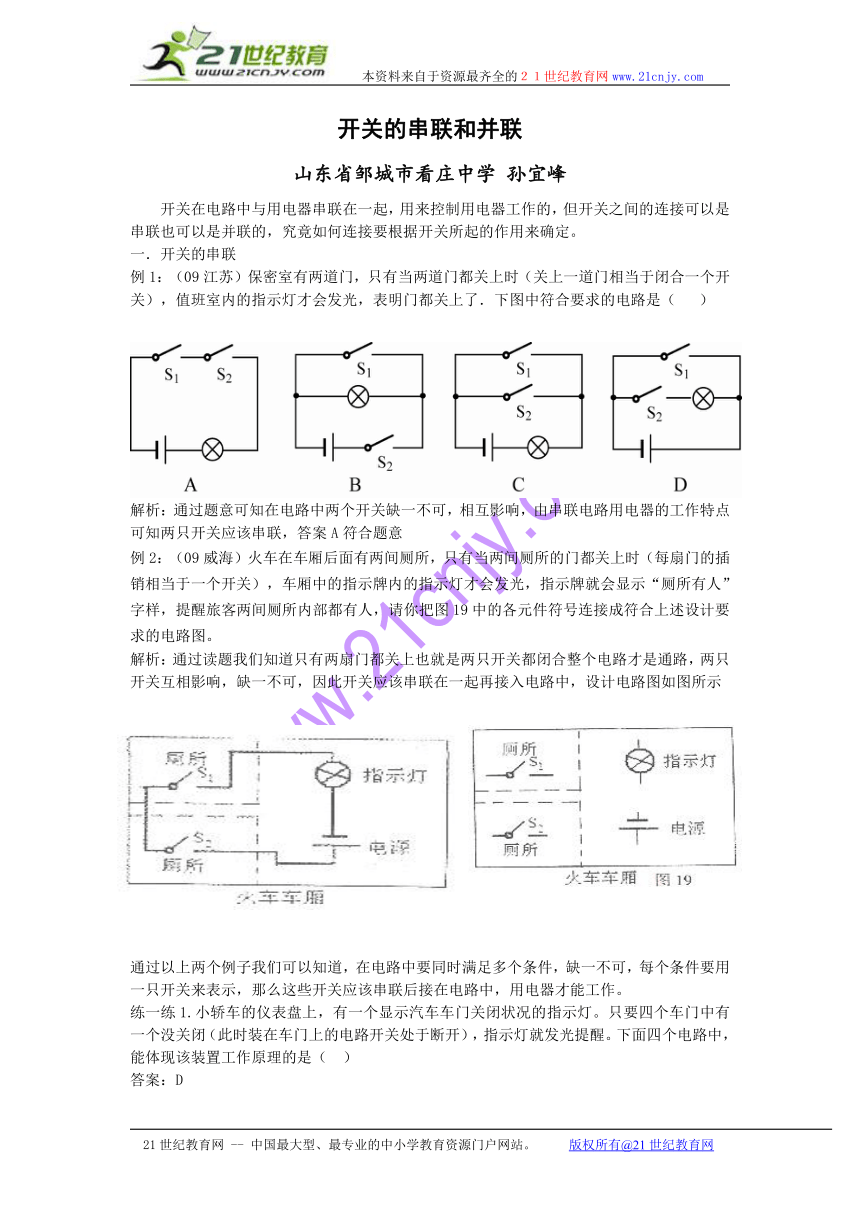

例1：（09江苏）保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是（ ）
解析：通过题意可知在电路中两个开关缺一不可，相互影响，由串联电路用电器的工作特点可知两只开关应该串联，答案A符合题意
例2：（09威海）火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图19中的各元件符号连接成符合上述设计要求的电路图。
解析：通过读题我们知道只有两扇门都关上也就是两只开关都闭合整个电路才是通路，两只开关互相影响，缺一不可，因此开关应该串联在一起再接入电路中，设计电路图如图所示
通过以上两个例子我们可以知道，在电路中要同时满足多个条件，缺一不可，每个条件要用一只开关来表示，那么这些开关应该串联后接在电路中，用电器才能工作。
练一练1.小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。下面四个电路中，能体现该装置工作原理的是（ ）
答案：D

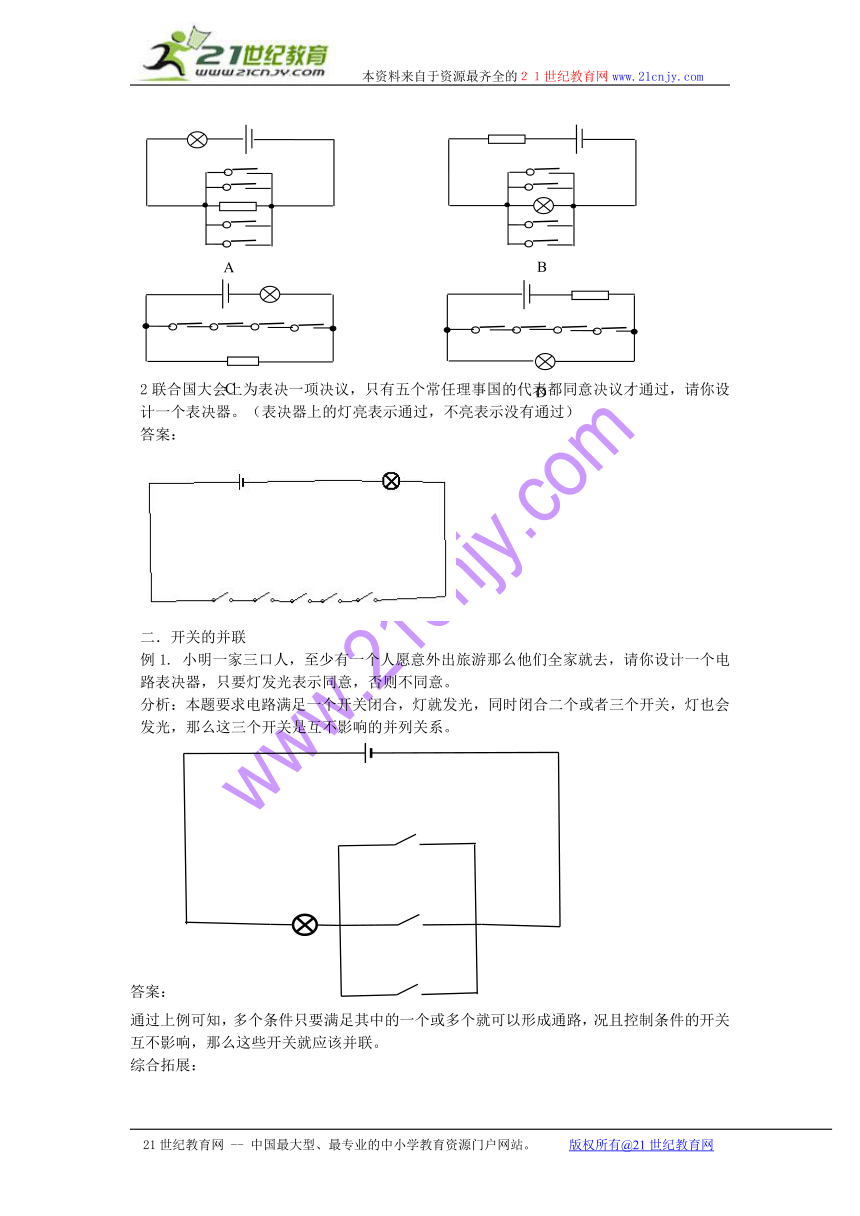

2联合国大会上为表决一项决议，只有五个常任理事国的代表都同意决议才通过，请你设计一个表决器。（表决器上的灯亮表示通过，不亮表示没有通过）
答案：
二．开关的并联
例1. 小明一家三口人，至少有一个人愿意外出旅游那么他们全家就去，请你设计一个电路表决器，只要灯发光表示同意，否则不同意。
分析：本题要求电路满足一个开关闭合，灯就发光，同时闭合二个或者三个开关，灯也会发光，那么这三个开关是互不影响的并列关系。
答案：
通过上例可知，多个条件只要满足其中的一个或多个就可以形成通路，况且控制条件的开关互不影响，那么这些开关就应该并联。
综合拓展：
小明一家三口要通过投票决定是否出去旅游，条件是，小明必须同意，他父母中的至少一人同意才可以出去旅游。请设计一个电路表决器。
分析：小明所控制的开关必须闭合，他父母只要一人或两人同意就可以了，父母两人控制的开关应该是并联再与小明的开关串联。
答案：
三．开关与用电器并联
一般开关与用电器串联，开关闭合用电器工作，开关断开用电器停止工作，但有时开关闭合要停止工作，开关断开才能工作，这就要求开关与用电器并联，其实质是开关闭合用电器被短路停止工作，开关断开用电器被接入电路开始工作。
例1.（09杭州）.小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将大门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是：（ ）
分析：通过题意可知每一扇门打开也就是开关断开，灯就发光，开关断开反而用电器工作，开关肯定不能与用电器串联，当大门关闭开关闭合，灯泡反而不发光，电流就不流经灯泡，开关闭合来充当电流的路径，所以开关与用电器并联，由此可知答案为A。
例2.小红家有一块农田经常遭到牲畜的破坏，聪明的小红设计了一个自动报警装置，当牲畜进入农田时碰断农田周围的细铜丝，电铃就发声报警，正常时只有灯泡发光。
分析：通过题意可知，电铃在铜丝没断开时不工作，电流不经过电铃而经过铜丝，铜丝断开时有电流经过电铃才发声报警，那么我们可以知道铜丝应与电铃并联，最后在和灯泡串联组成闭合回路。
答案：
