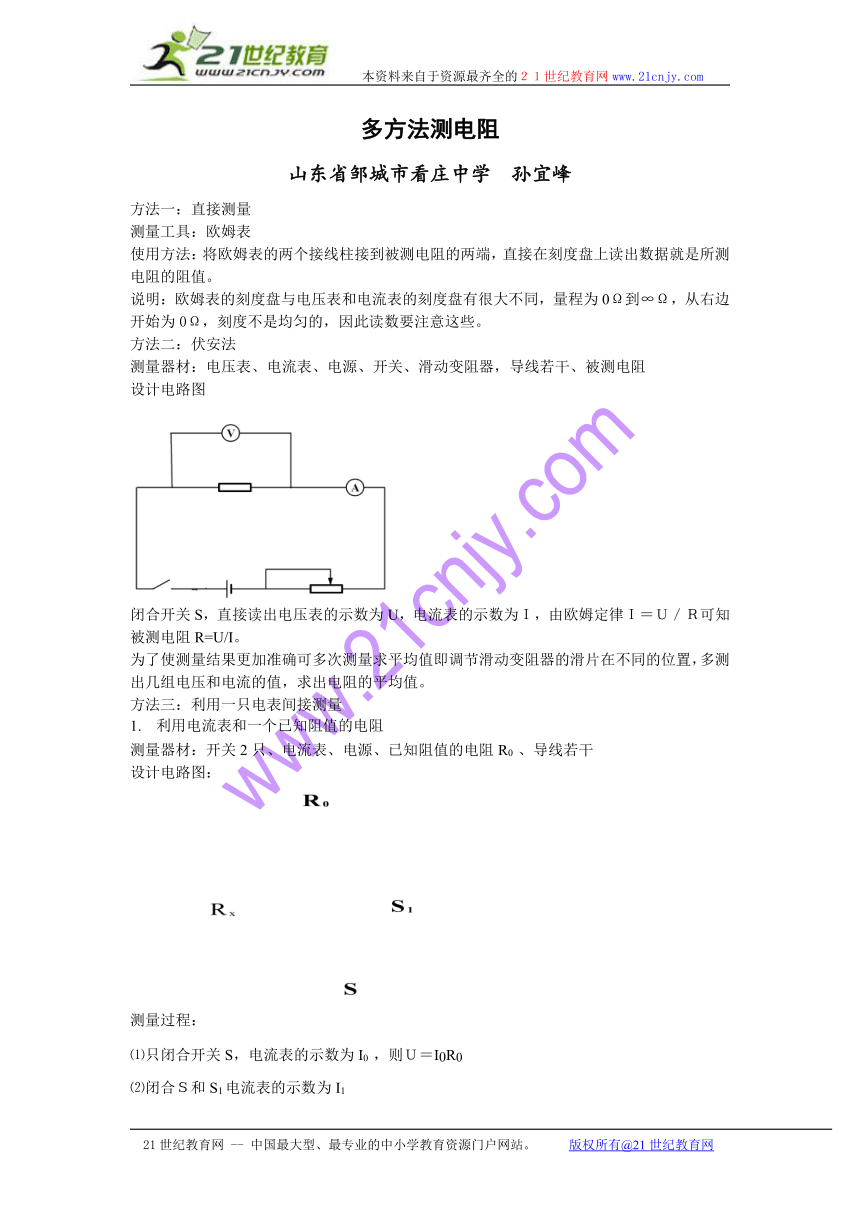

多方法测电阻
山东省邹城市看庄中学　孙宜峰
方法一：直接测量
测量工具：欧姆表
使用方法：将欧姆表的两个接线柱接到被测电阻的两端，直接在刻度盘上读出数据就是所测电阻的阻值。
说明：欧姆表的刻度盘与电压表和电流表的刻度盘有很大不同，量程为0Ω到∞Ω，从右边开始为0Ω，刻度不是均匀的，因此读数要注意这些。
方法二：伏安法
测量器材：电压表、电流表、电源、开关、滑动变阻器，导线若干、被测电阻
设计电路图
闭合开关S，直接读出电压表的示数为U，电流表的示数为Ｉ，由欧姆定律Ｉ＝Ｕ／Ｒ可知被测电阻R=U/I。
为了使测量结果更加准确可多次测量求平均值即调节滑动变阻器的滑片在不同的位置，多测出几组电压和电流的值，求出电阻的平均值。
方法三：利用一只电表间接测量
利用电流表和一个已知阻值的电阻
测量器材：开关2只、电流表、电源、已知阻值的电阻R0 、导线若干
设计电路图：
测量过程：
⑴只闭合开关S，电流表的示数为I0 ，则Ｕ＝I0R0
⑵闭合Ｓ和S1电流表的示数为I1

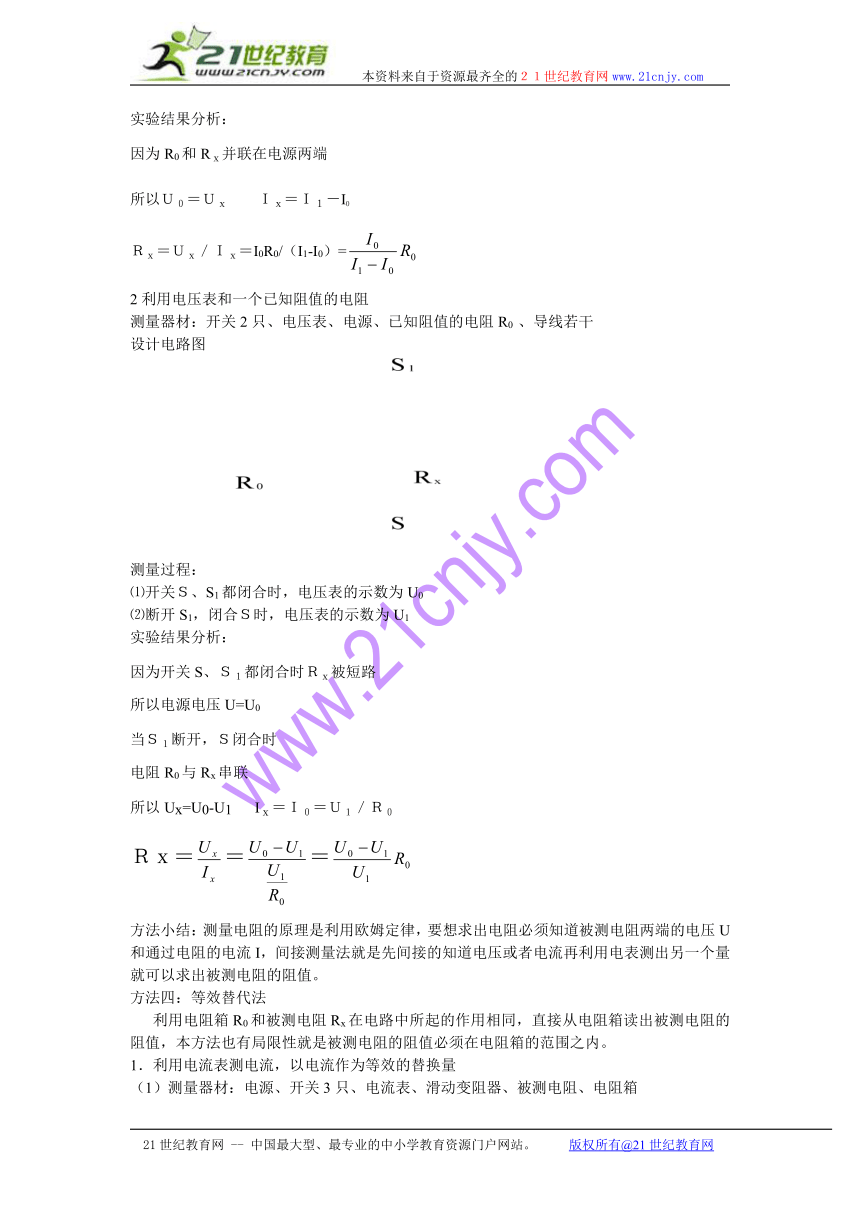

实验结果分析：
因为R0和Rｘ并联在电源两端
所以Ｕ０＝Ｕｘ　　Ｉｘ＝Ｉ１－I0
Ｒｘ＝Ｕｘ／Ｉｘ＝I0R0/（I1-I0）=
2利用电压表和一个已知阻值的电阻
测量器材：开关2只、电压表、电源、已知阻值的电阻R0 、导线若干
设计电路图
测量过程：
⑴开关Ｓ、S1都闭合时，电压表的示数为U0
⑵断开S1，闭合Ｓ时，电压表的示数为U1
实验结果分析：
因为开关S、Ｓ１都闭合时Ｒｘ被短路
所以电源电压U=U0
当Ｓ１断开，Ｓ闭合时
电阻R0与Rx串联
所以Ux=U0-U1 Iｘ＝Ｉ０＝Ｕ１／Ｒ０
Ｒｘ＝＝＝
方法小结：测量电阻的原理是利用欧姆定律，要想求出电阻必须知道被测电阻两端的电压U和通过电阻的电流I，间接测量法就是先间接的知道电压或者电流再利用电表测出另一个量就可以求出被测电阻的阻值。
方法四：等效替代法
利用电阻箱R0和被测电阻Rx在电路中所起的作用相同，直接从电阻箱读出被测电阻的阻值，本方法也有局限性就是被测电阻的阻值必须在电阻箱的范围之内。
1．利用电流表测电流，以电流作为等效的替换量
（1）测量器材：电源、开关3只、电流表、滑动变阻器、被测电阻、电阻箱
（2）设计电路图
（3）测量过程：
①按电路图连好实物图，并将电阻箱R0的阻值调至最大
②闭合开关S1前，滑动变阻器的滑片P置于a端，再闭合开关Ｓ１
③闭合开关Ｓ３，调节滑动变阻器的滑片Ｐ，使电流表的指针指在适当的位置，记下电流表的示数Ｉ
④先断开开关Ｓ３，再闭合开关Ｓ２，保持滑动变阻器的电阻不变，调节电阻箱Ｒ０，使电流表的示数仍为Ｉ，则此时变阻箱的示数就为Ｒｘ的阻值。
２．利用电压表测量电压，以电压作为等效的替换量
（1）测量器材：电源、开关3只、电压表、滑动变阻器、被测电阻、电阻箱
（2）设计电路图
（3）测量过程：
①按电路图连好实物图，并将电阻箱R0的阻值调至最大
②闭合开关S1前，滑动变阻器的滑片P置于最左端，再闭合开关Ｓ１
③闭合开关Ｓ２，调节滑动变阻器的滑片Ｐ，使电压表的指针指在适当的位置，记下电压表的示数Ｕ
④先断开开关Ｓ２，再闭合开关Ｓ３，保持滑动变阻器的电阻不变，调节电阻箱Ｒ０，使电压表的示数仍为Ｕ，则此时变阻箱的示数就为Ｒｘ的阻值。
