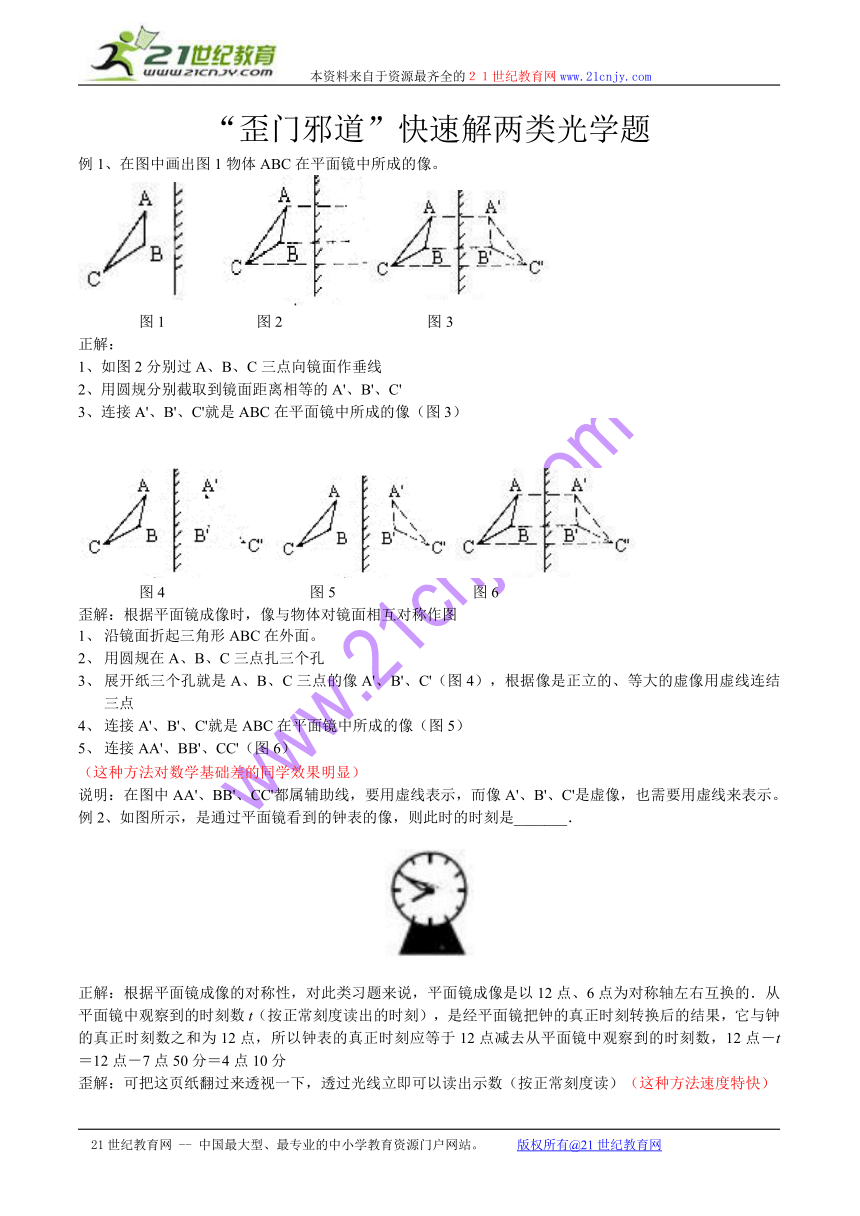

“歪门邪道”快速解两类光学题
例1、在图中画出图1物体ABC在平面镜中所成的像。
　
图1 图2 图3
正解：
1、如图2分别过A、B、C三点向镜面作垂线
2、用圆规分别截取到镜面距离相等的A'、B'、C'
3、连接A'、B'、C'就是ABC在平面镜中所成的像（图3）
图4 图5 图6
歪解：根据平面镜成像时，像与物体对镜面相互对称作图
沿镜面折起三角形ABC在外面。
用圆规在A、B、C三点扎三个孔
展开纸三个孔就是A、B、C三点的像A'、B'、C'（图4），根据像是正立的、等大的虚像用虚线连结三点
连接A'、B'、C'就是ABC在平面镜中所成的像（图5）
连接AA'、BB'、CC'（图6）
（这种方法对数学基础差的同学效果明显）
说明：在图中AA'、BB'、CC'都属辅助线，要用虚线表示，而像A'、B'、C'是虚像，也需要用虚线来表示。　
例2、如图所示，是通过平面镜看到的钟表的像，则此时的时刻是_______．
正解：根据平面镜成像的对称性，对此类习题来说，平面镜成像是以12点、6点为对称轴左右互换的．从平面镜中观察到的时刻数t（按正常刻度读出的时刻），是经平面镜把钟的真正时刻转换后的结果，它与钟的真正时刻数之和为12点，所以钟表的真正时刻应等于12点减去从平面镜中观察到的时刻数，12点－t＝12点－7点50分＝4点10分
歪解：可把这页纸翻过来透视一下，透过光线立即可以读出示数（按正常刻度读）（这种方法速度特快）
自我检测 1、如图所示，表示物体“F”在平面镜内成的像，其中正确的是（ ）
2、如图是从平面镜中看到一台石英钟的指针位置，此刻钟的实际读数是（ ）
A．8点20分B．4点20分C．3点40分D．3点20分
3、爱好足球的小亮在平面镜前观赏自己的全身像．（如图）他实际看到的像应是图中的哪一个？（ ）
4、由点光源S发出的一束入射光线AB射在镜面MN上，如图所示，图中CD是由S发出的另一束入射光线的反射光线，请在图中画出点光源S的位置．
