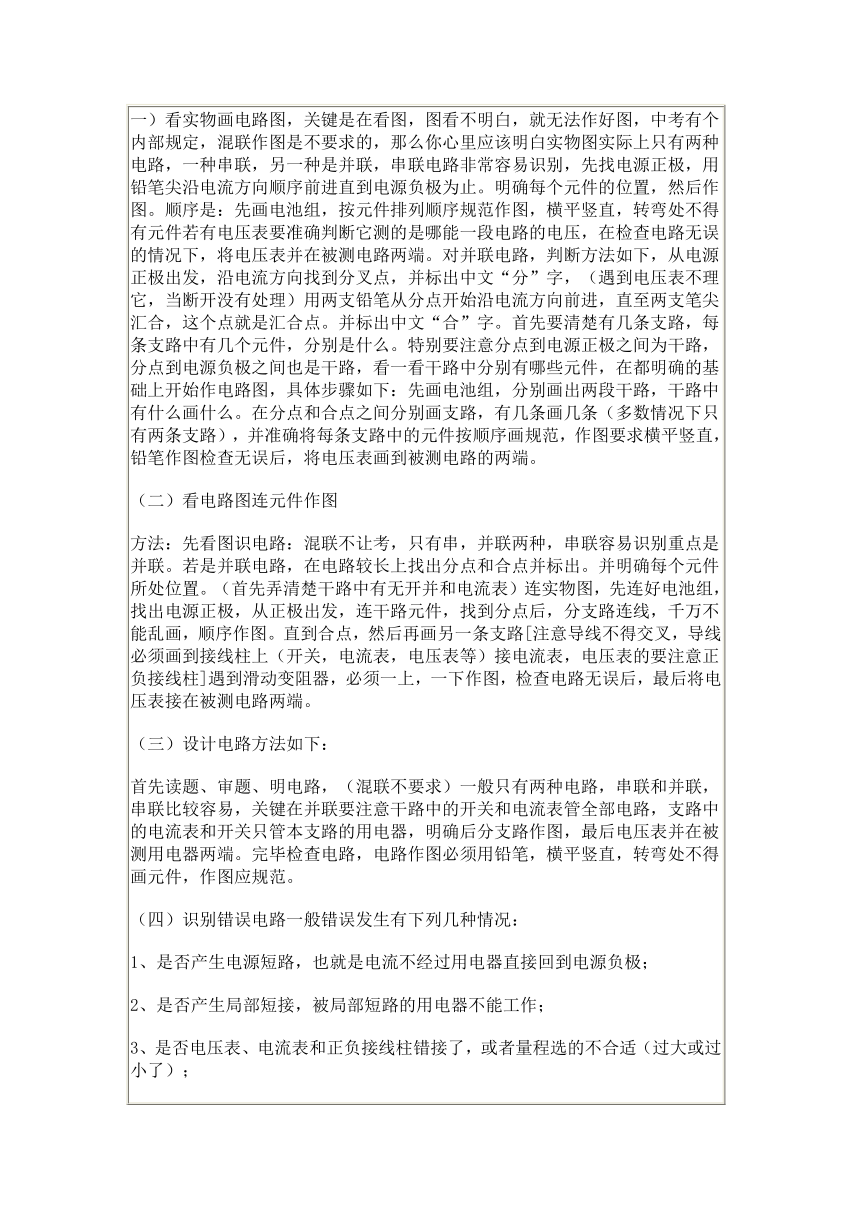

一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
（二）看电路图连元件作图
方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。
（三）设计电路方法如下：
首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。
（四）识别错误电路一般错误发生有下列几种情况：
1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极；
2、是否产生局部短接，被局部短路的用电器不能工作；
3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）；
4、滑动变阻器错接了（全上或全下了）。

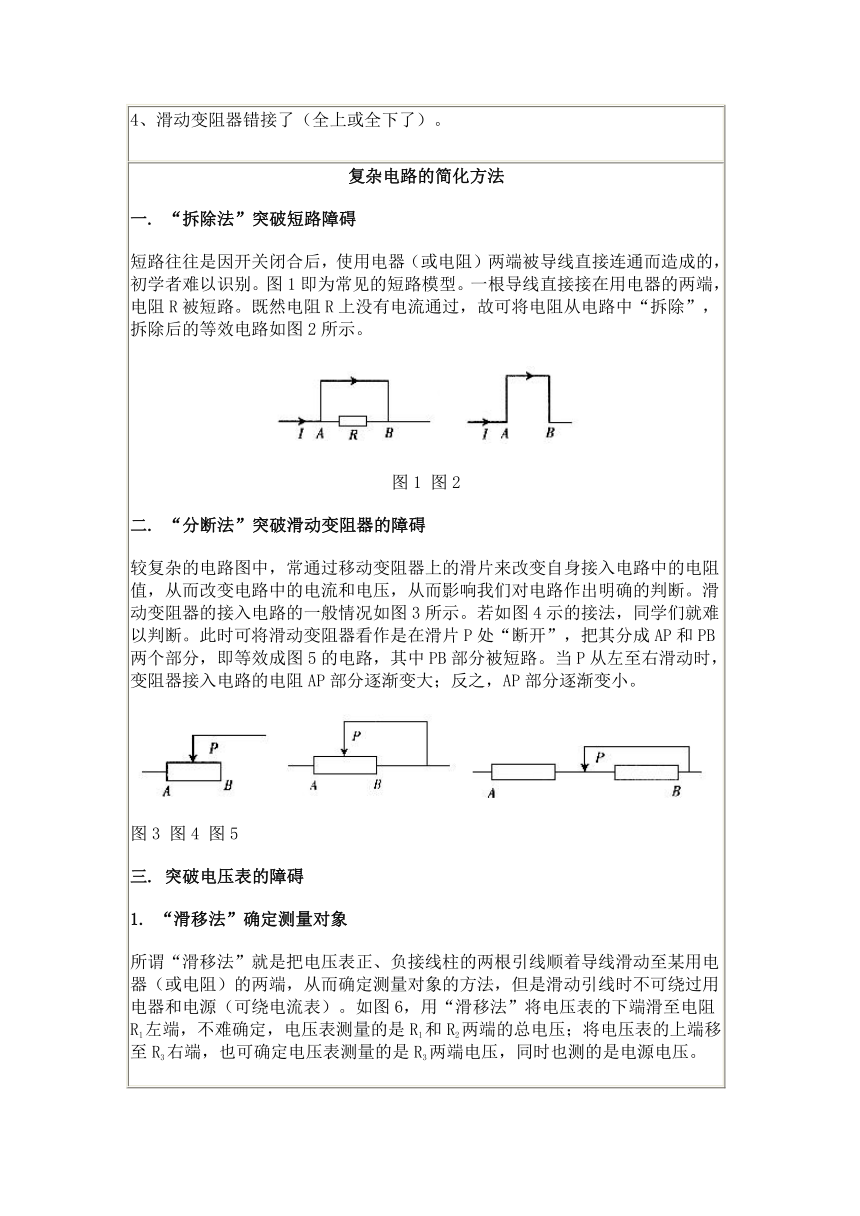

复杂电路的简化方法
一. “拆除法”突破短路障碍
短路往往是因开关闭合后，使用电器（或电阻）两端被导线直接连通而造成的，初学者难以识别。图1即为常见的短路模型。一根导线直接接在用电器的两端，电阻R被短路。既然电阻R上没有电流通过，故可将电阻从电路中“拆除”，拆除后的等效电路如图2所示。
　
图1 图2
二. “分断法”突破滑动变阻器的障碍
较复杂的电路图中，常通过移动变阻器上的滑片来改变自身接入电路中的电阻值，从而改变电路中的电流和电压，从而影响我们对电路作出明确的判断。滑动变阻器的接入电路的一般情况如图3所示。若如图4示的接法，同学们就难以判断。此时可将滑动变阻器看作是在滑片P处“断开”，把其分成AP和PB两个部分，即等效成图5的电路，其中PB部分被短路。当P从左至右滑动时，变阻器接入电路的电阻AP部分逐渐变大；反之，AP部分逐渐变小。
图3 图4 图5
三. 突破电压表的障碍
1. “滑移法”确定测量对象
所谓“滑移法”就是把电压表正、负接线柱的两根引线顺着导线滑动至某用电器（或电阻）的两端，从而确定测量对象的方法，但是滑动引线时不可绕过用电器和电源（可绕电流表）。如图6，用“滑移法”将电压表的下端滑至电阻R1左端，不难确定，电压表测量的是R1和R2两端的总电压；将电压表的上端移至R3右端，也可确定电压表测量的是R3两端电压，同时也测的是电源电压。
2. “用拆除法”确定电流路径
因为电压表的理想内阻无穷大，通过它的电流为零，可将其从电路中“拆除”，即使电压表两端断开，来判断电流路径。如图6所示，用“拆除法”不难确定，R1和R2串联，再与R3并联。
图6
四. “去掉法”突破电流表的障碍
由于电流表的存在，对于弄清电流路径，简化电路存在障碍。因电流表的理想内阻为零，故可采用“去掉法”排除其障碍，即将电流表从电路中“去掉”，并将连接电流表的两个接线头连接起来。如图7，去掉电流表后得到的等效电路如图8所示。这样就可以很清楚地看清电路的结构了。
　
图7 图8
五. “等效电路法”突破简化电路障碍
电路图简化以后，我们可以清楚地看到各用电器之间的串、并联关系；分辨出电流表、电压表测量的是哪一部分电路的电流值和电压值，从而有利于我们解题。简化电路图，除了用到上述方法外，还可以综合运用“等效电路法”。
“等效电路法”，即在电路中，不论导线有多长，只要其间没有电源、电压表、用电器等，均可以将其看成是同一个点，从而找出各用电器两端的公共点，画出简化了的等效电路图。
如图7所示的电路，先用“去掉法”去掉电流表，得到图8。A、C其实是同一个点，B、D其实也是同一个点，也就是说，电阻R1、R2、R3连接在公共的A、D之间，三个电阻是并联连接的，可简化成图9。同时，不难看出电流表A1测量的是流过R3和R2的总电流，电流表A2测量的是流过R1和R2的总电流，如图10所示。
　
图9 图10
