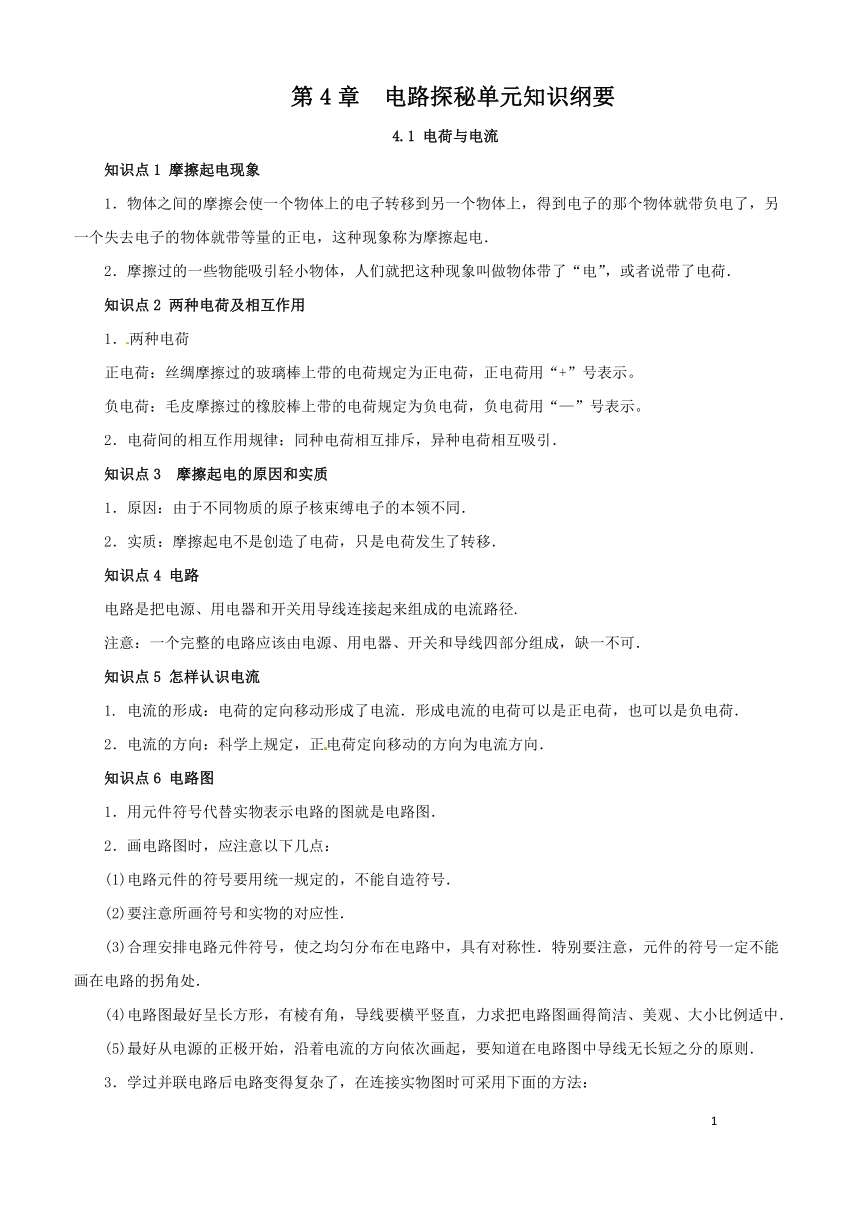

第4章 电路探秘单元知识纲要
4.1 电荷与电流
知识点1 摩擦起电现象
1．物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就带负电了，另一个失去电子的物体就带等量的正电，这种现象称为摩擦起电．
2．摩擦过的一些物能吸引轻小物体，人们就把这种现象叫做物体带了“电”，或者说带了电荷．
知识点2 两种电荷及相互作用
1．两种电荷
正电荷：丝绸摩擦过的玻璃棒上带的电荷规定为正电荷，正电荷用“+”号表示。
负电荷：毛皮摩擦过的橡胶棒上带的电荷规定为负电荷，负电荷用“—”号表示。
2．电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引．
知识点3 摩擦起电的原因和实质
1．原因：由于不同物质的原子核束缚电子的本领不同．
2．实质：摩擦起电不是创造了电荷，只是电荷发生了转移．
知识点4 电路
电路是把电源、用电器和开关用导线连接起来组成的电流路径.
注意：一个完整的电路应该由电源、用电器、开关和导线四部分组成，缺一不可．
知识点5 怎样认识电流
1. 电流的形成：电荷的定向移动形成了电流．形成电流的电荷可以是正电荷，也可以是负电荷．
2．电流的方向：科学上规定，正电荷定向移动的方向为电流方向．
知识点6 电路图
1．用元件符号代替实物表示电路的图就是电路图．
2．画电路图时，应注意以下几点：
(1)电路元件的符号要用统一规定的，不能自造符号．
(2)要注意所画符号和实物的对应性．
(3)合理安排电路元件符号，使之均匀分布在电路中，具有对称性．特别要注意，元件的符号一定不能画在电路的拐角处．
(4)电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中．
(5)最好从电源的正极开始，沿着电流的方向依次画起，要知道在电路图中导线无长短之分的原则．
3．学过并联电路后电路变得复杂了，在连接实物图时可采用下面的方法：

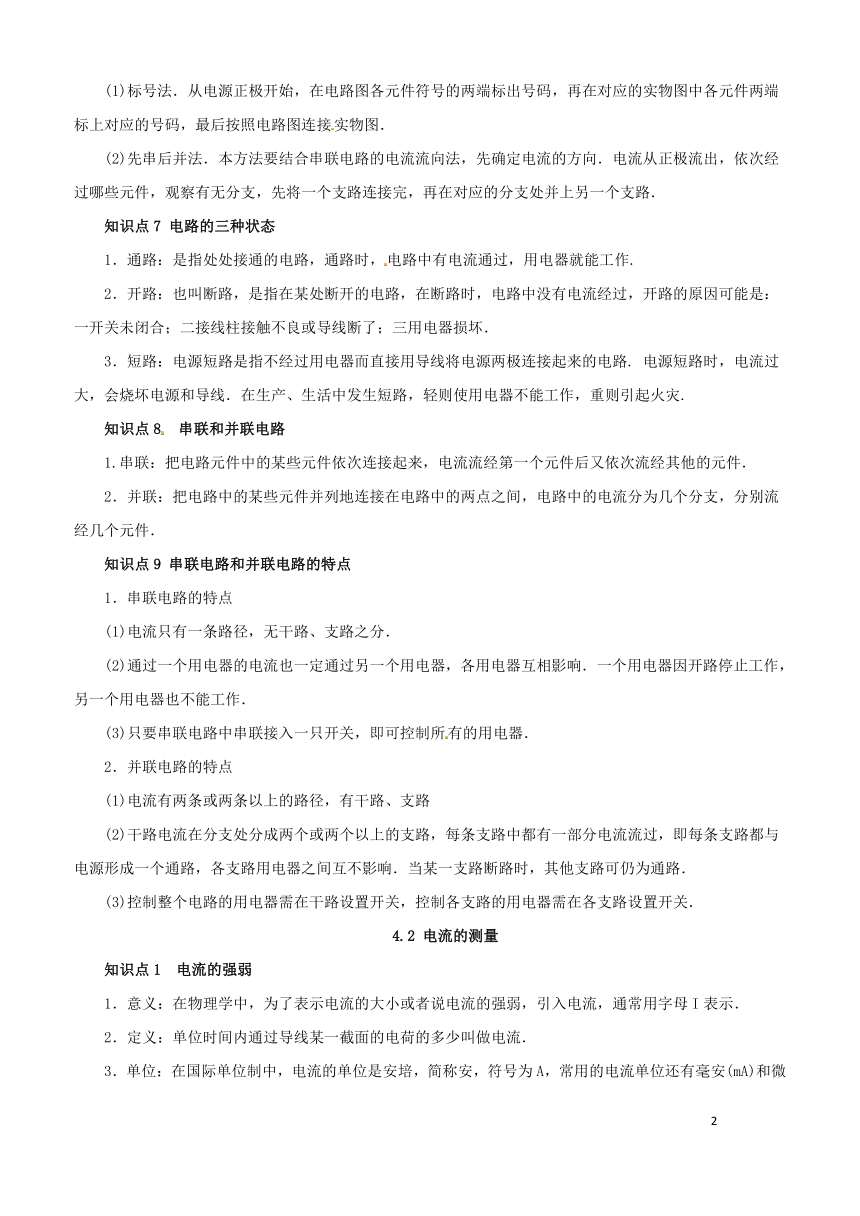

(1)标号法．从电源正极开始，在电路图各元件符号的两端标出号码，再在对应的实物图中各元件两端标上对应的号码，最后按照电路图连接实物图．
(2)先串后并法．本方法要结合串联电路的电流流向法，先确定电流的方向．电流从正极流出，依次经过哪些元件，观察有无分支，先将一个支路连接完，再在对应的分支处并上另一个支路．
知识点7 电路的三种状态
1．通路：是指处处接通的电路，通路时，电路中有电流通过，用电器就能工作.
2．开路：也叫断路，是指在某处断开的电路，在断路时，电路中没有电流经过，开路的原因可能是：一开关未闭合；二接线柱接触不良或导线断了；三用电器损坏．
3．短路：电源短路是指不经过用电器而直接用导线将电源两极连接起来的电路. 电源短路时，电流过大，会烧坏电源和导线．在生产、生活中发生短路，轻则使用电器不能工作，重则引起火灾.
知识点8 串联和并联电路
1.串联：把电路元件中的某些元件依次连接起来，电流流经第一个元件后又依次流经其他的元件．
2．并联：把电路中的某些元件并列地连接在电路中的两点之间，电路中的电流分为几个分支，分别流经几个元件．
知识点9 串联电路和并联电路的特点
1．串联电路的特点
(1)电流只有一条路径，无干路、支路之分．
(2)通过一个用电器的电流也一定通过另一个用电器，各用电器互相影响．一个用电器因开路停止工作，另一个用电器也不能工作．
(3)只要串联电路中串联接入一只开关，即可控制所有的用电器．
2．并联电路的特点
(1)电流有两条或两条以上的路径，有干路、支路
(2)干路电流在分支处分成两个或两个以上的支路，每条支路中都有一部分电流流过，即每条支路都与电源形成一个通路，各支路用电器之间互不影响．当某一支路断路时，其他支路可仍为通路．
(3)控制整个电路的用电器需在干路设置开关，控制各支路的用电器需在各支路设置开关．
4.2 电流的测量
知识点1 电流的强弱
1．意义：在物理学中，为了表示电流的大小或者说电流的强弱，引入电流，通常用字母I表示．[来源:学科网]
2．定义：单位时间内通过导线某一截面的电荷的多少叫做电流．

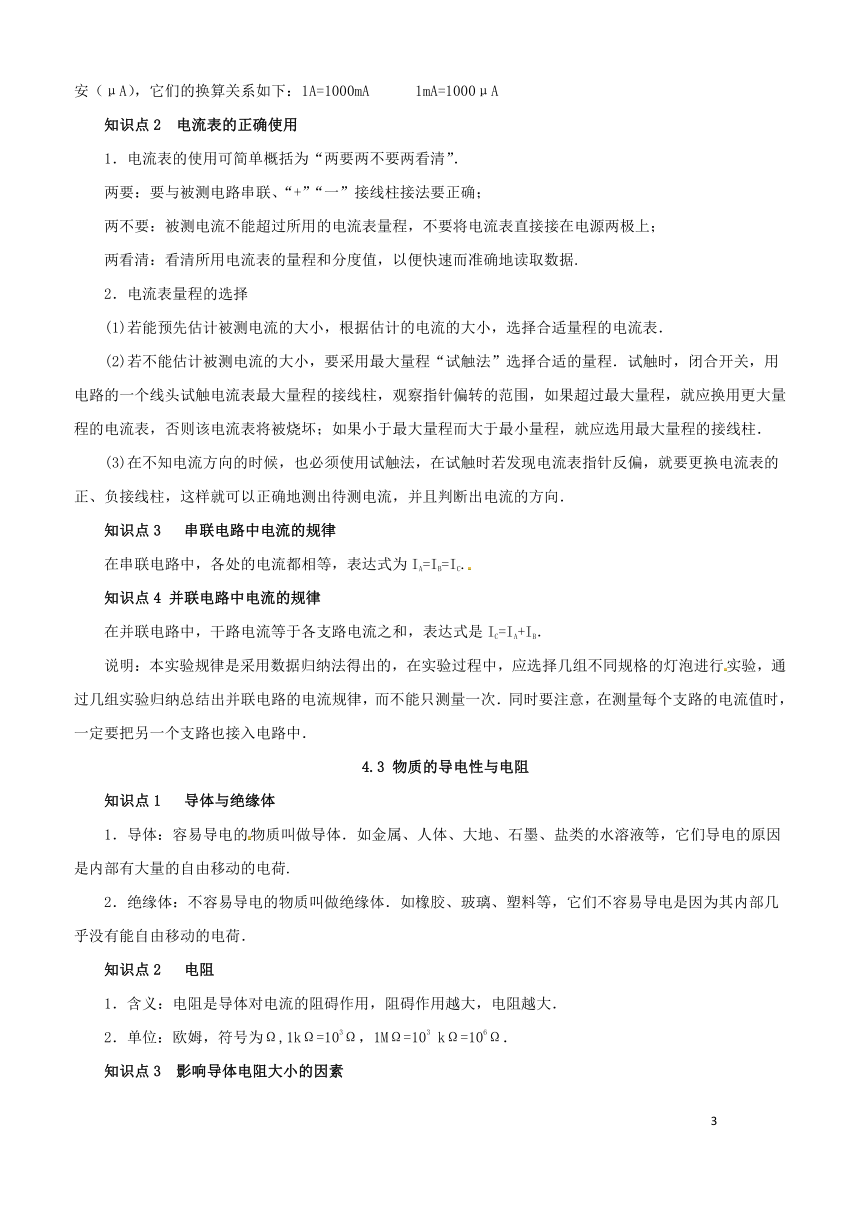

3．单位：在国际单位制中，电流的单位是安培，简称安，符号为A，常用的电流单位还有毫安(mA)和微安（μA），它们的换算关系如下：1A=1000mA 1mA=1000μA
知识点2 电流表的正确使用
1．电流表的使用可简单概括为“两要两不要两看清”．
两要：要与被测电路串联、“+”“一”接线柱接法要正确；
两不要：被测电流不能超过所用的电流表量程，不要将电流表直接接在电源两极上；
两看清：看清所用电流表的量程和分度值，以便快速而准确地读取数据.
2．电流表量程的选择
(1)若能预先估计被测电流的大小，根据估计的电流的大小，选择合适量程的电流表．
(2)若不能估计被测电流的大小，要采用最大量程“试触法”选择合适的量程．试触时，闭合开关，用电路的一个线头试触电流表最大量程的接线柱，观察指针偏转的范围，如果超过最大量程，就应换用更大量程的电流表，否则该电流表将被烧坏；如果小于最大量程而大于最小量程，就应选用最大量程的接线柱．
(3)在不知电流方向的时候，也必须使用试触法，在试触时若发现电流表指针反偏，就要更换电流表的正、负接线柱，这样就可以正确地测出待测电流，并且判断出电流的方向．
知识点3 串联电路中电流的规律
在串联电路中，各处的电流都相等，表达式为IA=IB=IC.
知识点4 并联电路中电流的规律
在并联电路中，干路电流等于各支路电流之和，表达式是IC=IA+IB．
说明：本实验规律是采用数据归纳法得出的，在实验过程中，应选择几组不同规格的灯泡进行实验，通过几组实验归纳总结出并联电路的电流规律，而不能只测量一次．同时要注意，在测量每个支路的电流值时，一定要把另一个支路也接入电路中．
4.3 物质的导电性与电阻
知识点1 导体与绝缘体
1．导体：容易导电的物质叫做导体．如金属、人体、大地、石墨、盐类的水溶液等，它们导电的原因是内部有大量的自由移动的电荷.
2．绝缘体：不容易导电的物质叫做绝缘体．如橡胶、玻璃、塑料等，它们不容易导电是因为其内部几乎没有能自由移动的电荷．
知识点2 电阻
1．含义：电阻是导体对电流的阻碍作用，阻碍作用越大，电阻越大．
2．单位：欧姆，符号为Ω,1kΩ=103Ω，1MΩ=103 kΩ=106Ω．
知识点3 影响导体电阻大小的因素
导体的电阻大小与导体的材料、长度、横截面积（粗细）有关．在相同材料下，导线越短、横面积越大的导线，电阻越小，相反则越大，在相同的长度和横截面积下，不同材料的导体，其电阻也不一样，导电性好的材料，电阻小．
4.4 变阻器
知识点 滑动变阻器
1．原理：滑动变阻器是通过改变接入电路的电阻丝的有效长度来改变电阻大小的.[来源:学科网]
2．作用：滑动变阻器在电路中的作用是通过改变电阻的大小从而改变电路中的电流．
3．符号：滑动变阻器在电路图中用符号“”表示．
4．滑动变阻器被用来改变电路电流时，一定要和这部分电路串联，并且采取“一上一下”的接线方式．选用的接线柱不同时，滑动变阻器连入电路的部分也可能不同．同时，为了保护电路，开关闭合前应将滑片滑到阻值最大的一端．
4.5 电压的测量
知识点1 电源与电压
电源是提供电压的装置，电压是使电荷定向移动形成电流的原因．
知识点2 电压的单位
国际单位是伏特，简称伏，符号是V，电压的单位还有千伏(kV)，毫伏（mV），微伏（μV）．
1kV=1000V 1V=1000mV=106μV
说明：几种常见的电压值：
①1节干电池（5号、7号）的电压U=1.5 V；[来源:学*科*网Z* X*X*K]②每个蓄电池的电压U=2V；
③我国家庭电路的电压U=220 V； ④对人体的安全电压是U≤36V．
知识点3 电压表
1．测量电路中两点间电压大小的仪表叫做电压表，电压表在电路中的符号是：．
2．电压表的使用方法：
使用方法
原 因
首先调零，同时弄清电压表的量程和分度值
不调零，测量不准
并联在被测电路两端
电压表实质上相当于阻值无穷大的电阻，将电压表串联在电路中，电路就可以近似看成从电压表处形成断路，使电路中几乎没有电流，虽然电压表不至于被损坏（量程合适），但这样就测不出被测电路两端的电压
从“+”接线柱流入，“—”接线柱流出
电压表的“0”刻度通常在表盘的左端，如果电流的流向相反，会使电压表指针反向偏转，损坏电压表。我们检查接线柱的接法是否正确时，要抓住电流的流向加以分析
被测电压值不能超过所用量程
电压表的量程是指电压表能够测量的最大值，如果待测电压超过了电压表的量程，就容易把电压表烧坏，选用量程的方法与电流表相同，可用试触法选择
可直接接在电源的两端
所测出的电压是电源电压
知识点4 串联电路电压的关系
串联电路两端的总电压等于各串联导体两端电压之和，表达式为U=U1+U2+…+Un．
知识点5 并联电路电压的关系
并联电路中，干路两端和各支路两端的电压都相等，表达式为U=U1=U2=…=Un．
4.6 电流与电压、电阻的关系
知识点1 探究电流跟电压、电阻的关系
1．实验电路图：如图所示．
2．实验结论：
(1)保持电阻不变时，电流跟电压成正比；
(2)保持电压不变时，电流跟电阻成反比．
知识点2 欧姆定律
1．内容：导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比．
2．公式为，I指电流，单位是安培(A)，U指导体两端的电压，单位是伏特(V)，R指电阻，单位是欧姆(Ω)．
3．变形式为U=IR，．
知识点3 伏安法测电灯泡的电阻
1．实原理：欧姆律公式.
2．设计实验电路，如图所示.[来源:Z*xx*k.Com]
3．器材：电源、开关、导线、滑动变阻器、待测电阻（小灯泡）、电流表、电压表．[来源:学科网ZXXK]
4.7 电路分析与应用
知识点1 串联电路的总电阻
串联电路的总电阻等于各部分电阻之和，即R串=R1+R2+…+Rn．
说明：①串联电路的总电阻比任何一个分电阻都大；
②如果有n个相同的电阻R0串联，总电阻R=nR0；
③串联电路中电压的分配与电阻成正比，即．
知识点2 并联电路的总电阻
并联电路的总电阻的倒数等于各并联导体电阻的倒数之和．如果电路中有n个电阻并联，则可以推出：.
