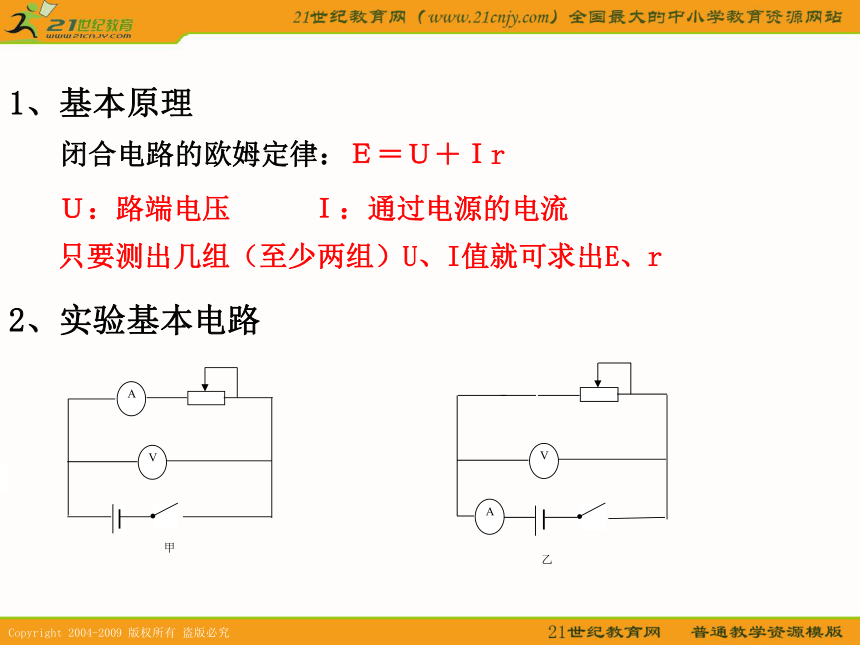

课件12张PPT。测定电源的电动势和内阻的误差分析及变式1、基本原理

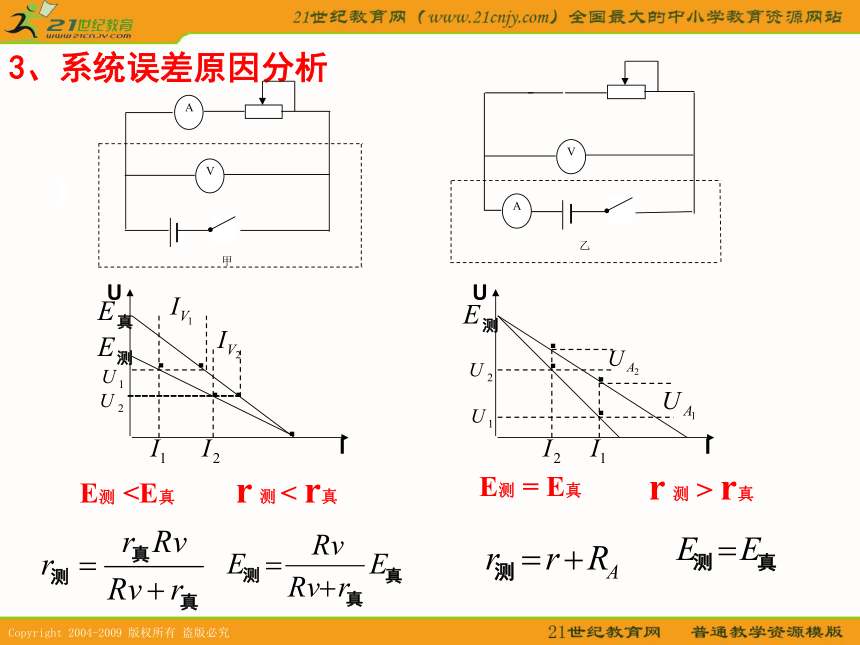

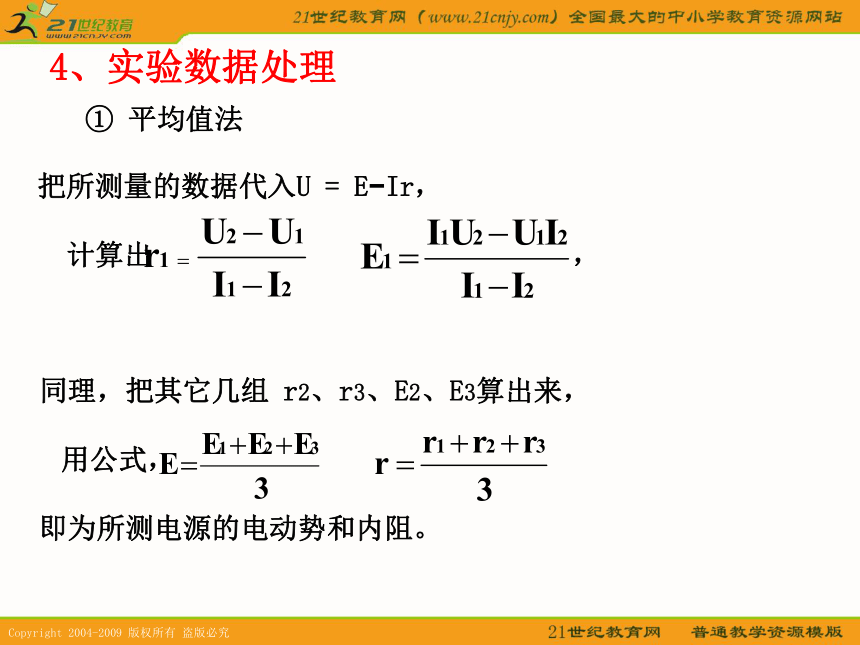

2、实验基本电路 Ｕ：路端电压只要测出几组（至少两组）U、I值就可求出E、r闭合电路的欧姆定律：Ｅ＝Ｕ＋ＩrＩ：通过电源的电流3、系统误差原因分析r 测 < r真 r 测 > r真 E测 把所测量的数据代入U = E?Ir，

计算出 ，
同理，把其它几组 r2、r3、E2、E3算出来，
用公式，
即为所测电源的电动势和内阻。

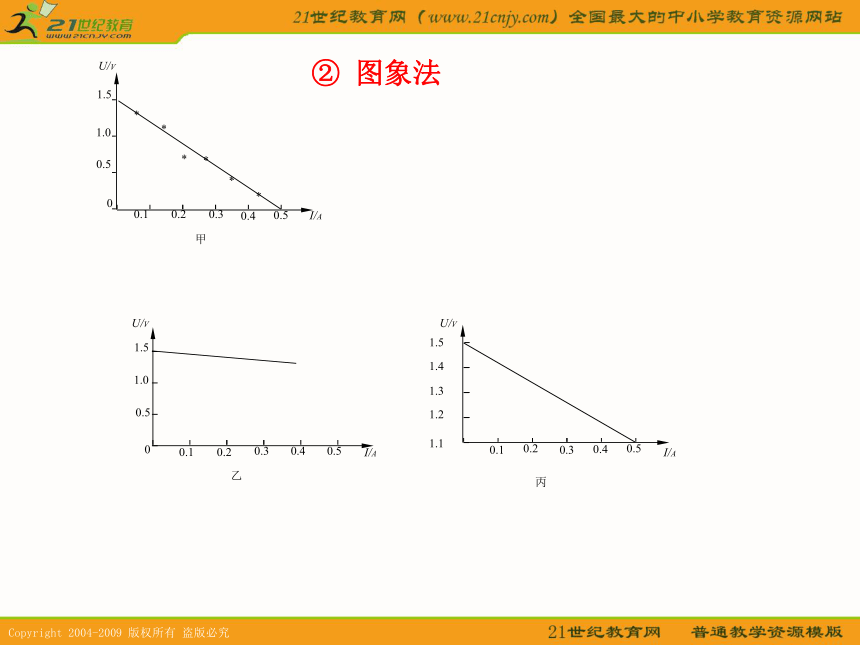

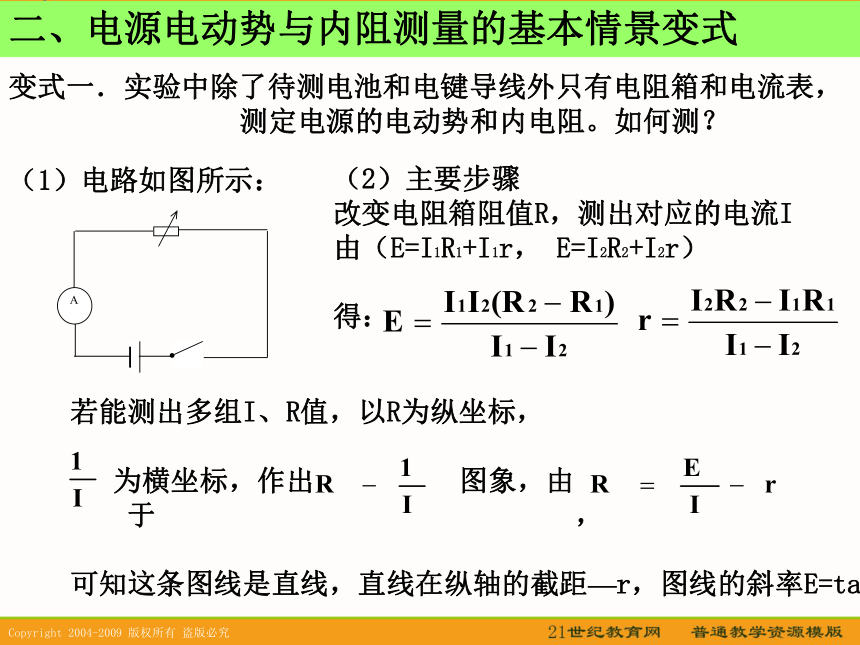

① 平均值法② 图象法******甲二、电源电动势与内阻测量的基本情景变式变式一．实验中除了待测电池和电键导线外只有电阻箱和电流表，
测定电源的电动势和内电阻。如何测？（1）电路如图所示：（2）主要步骤
改变电阻箱阻值R，测出对应的电流I
由（E=I1R1+I1r， E=I2R2+I2r）
得： 若能测出多组I、R值，以R为纵坐标，
为横坐标，作出 图象，由于 ，
可知这条图线是直线，直线在纵轴的截距—r，图线的斜率E=tanα。变式二．实验中除了待测电源和电键导线外，只有电阻箱和电压
表，如何测？ （1）电路如图所示
（2）主要步骤
改变电阻箱阻值R，测出对应的电压U
由 ，

求出电源的电动势和内阻
变式三．今有一个阻值为5Ω的定值电阻，一个理想电压表(量程大于电源电动势)，开关及导线若干，能否测电源电动势和 内阻？（2）主要步骤：（3）电源电动势和内阻：闭合K1 、 K2 ，
记下电压表读数U2（1）电路如图所示： 断开K2、闭合K1，
记下电压表读数U1
E=U1变式四．今有一个阻值为10Ω的定值电阻，一个电压表，开关和导线若干，电压表表盘上有刻度但无刻度值。请设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电压表量程大于电动势，电源内阻约为几欧）。
要求：① 画出实验电路图
② 简要写出完成接线后的实验步骤
③ 写出需测量的量，计算电源内阻的表达式 （1）电路如图所示： （2）主要步骤：断开K2、闭合K1，
记下电压表偏转格数N1 闭合K1 、 K2 ，
记下电压表偏转格数N2 （3）电源内阻：Ω 变式五．有两只伏特表V1和V2，量程已知，内阻不知，另有一干电池，它的内阻不能忽略，但大小未知。只有这两只伏特表，电键和连接导线若干，要求通过测量计算出干电池的电动势（已知电动势不超过伏特表的量程）
要求： ① 画出测量时所用的电路图
② 以测量的量为已知量，导出计算电动势的表达式 （1）电路如图所示：（2）主要步骤：闭合S1、S2，记下V1的读数U1，
则
由上两式可得： 闭合S1、断开S2，记下V1的读数 ，
V2的读数U2，则
变式六. 判断下列电路能否测电源电动势和内阻
（电表都是理想电表）变式七．测量电源B的电动势E及电阻r（E约为4.5V，r约为1.5Ω） 器材：量程3V的理想电压表、量程0.5A的电流表（具有一定内
阻）、固定电阻R=4Ω、电键K、滑线变阻器R′、导线若干
要求：① 画出实验电路原理图（图中各元件需用题目中给出的符
号或字母标出）
② 实验中，当电流表读数为I1时，电压表读数为U1，当电
流表读数为I2时，电压表读数为U2，
则可以求出E= ______________
r= ______________（用I1、I2、U1、U2及R表示）（1）电路如图所示：
