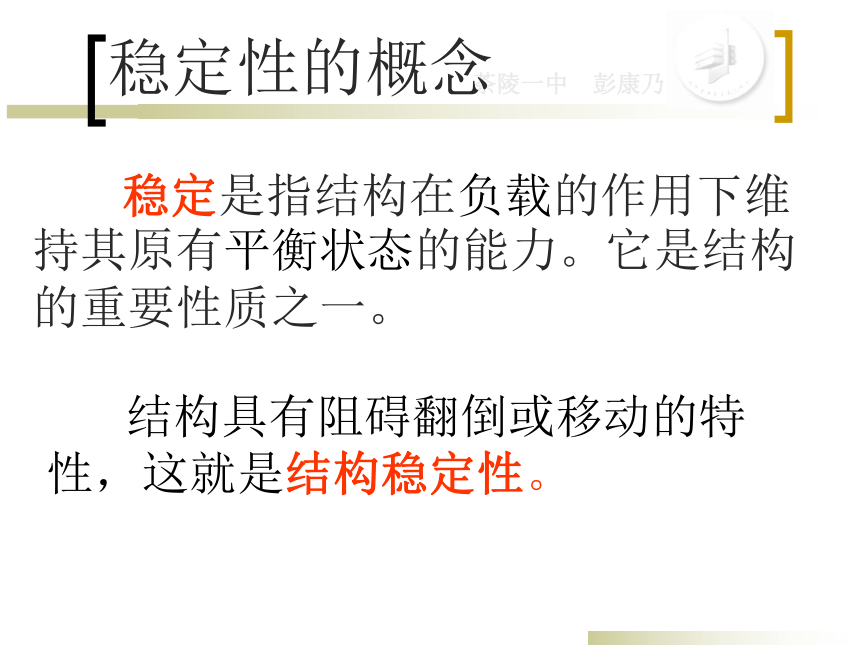

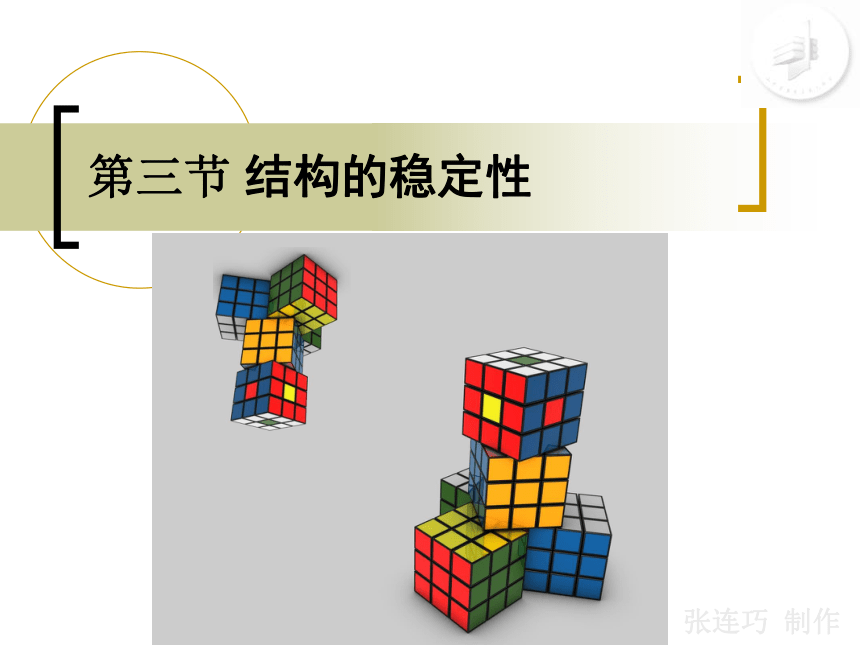

课件45张PPT。第三节 结构的稳定性稳定性的概念 稳定是指结构在负载的作用下维持其原有平衡状态的能力。它是结构的重要性质之一。 结构具有阻碍翻倒或移动的特

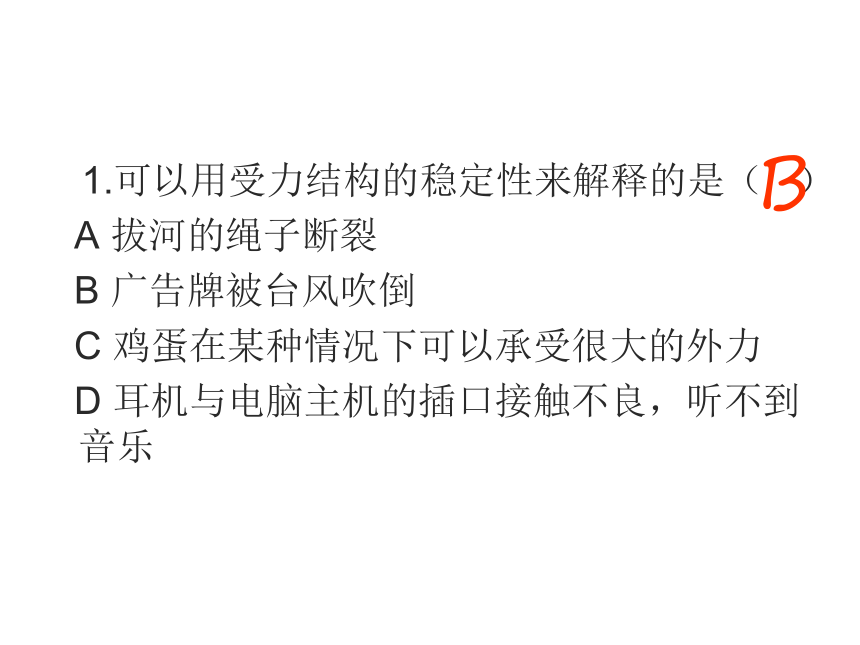

性，这就是结构稳定性。 1.可以用受力结构的稳定性来解释的是（ ）
　A 拔河的绳子断裂
　B 广告牌被台风吹倒
　C 鸡蛋在某种情况下可以承受很大的外力

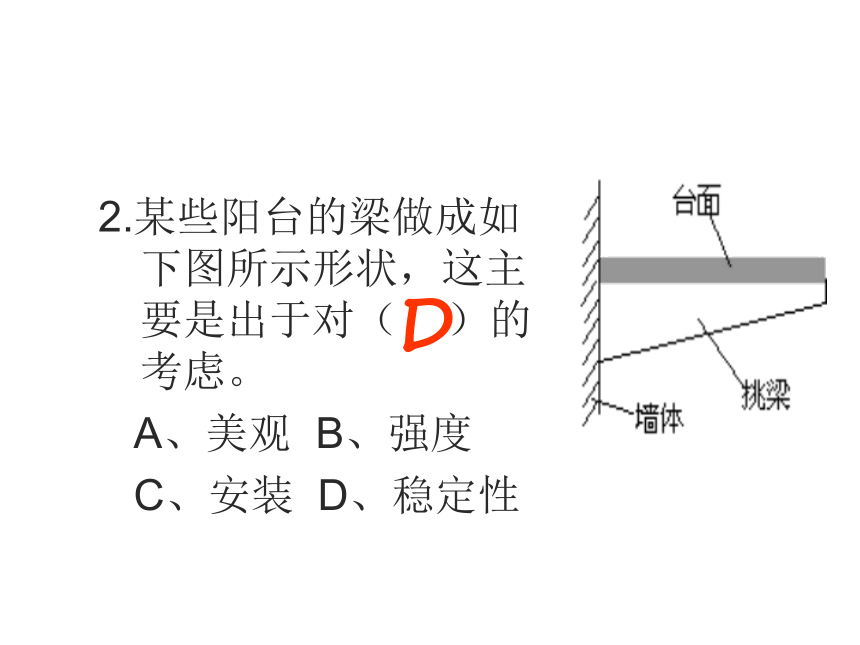

　D 耳机与电脑主机的插口接触不良，听不到音乐B2.某些阳台的梁做成如下图所示形状，这主要是出于对（ ）的考虑。

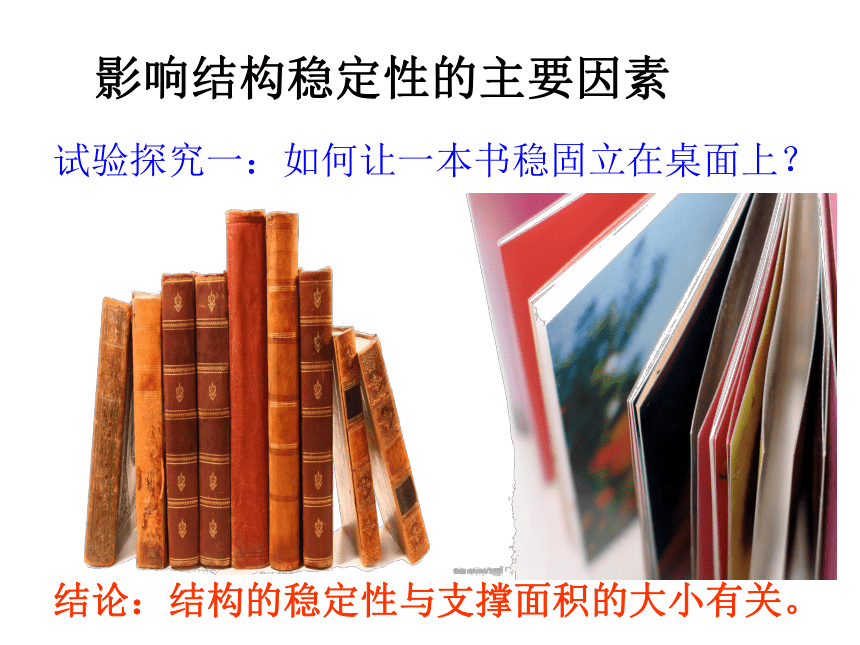

A、美观 B、强度

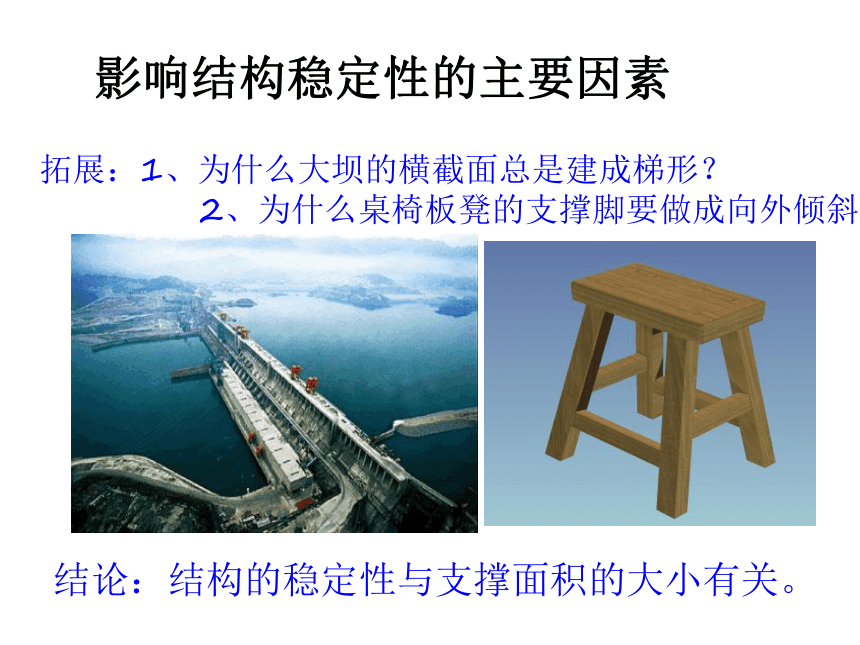

C、安装 D、稳定性D影响结构稳定性的主要因素试验探究一：如何让一本书稳固立在桌面上？结论：结构的稳定性与支撑面积的大小有关。影响结构稳定性的主要因素拓展：1、为什么大坝的横截面总是建成梯形？

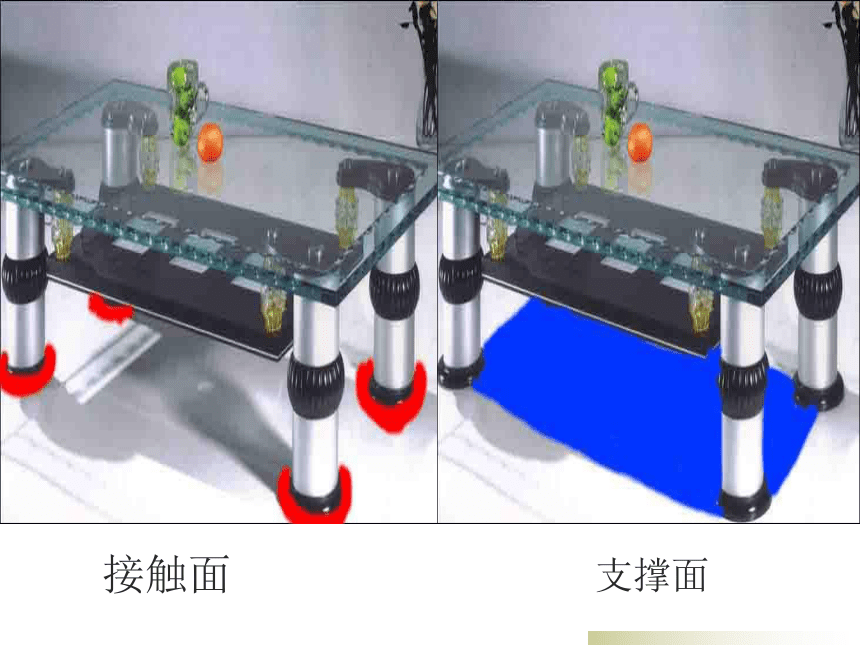

2、为什么桌椅板凳的支撑脚要做成向外倾斜？结论：结构的稳定性与支撑面积的大小有关。接触面支撑面支撑面是各接触点连线形成的面积。

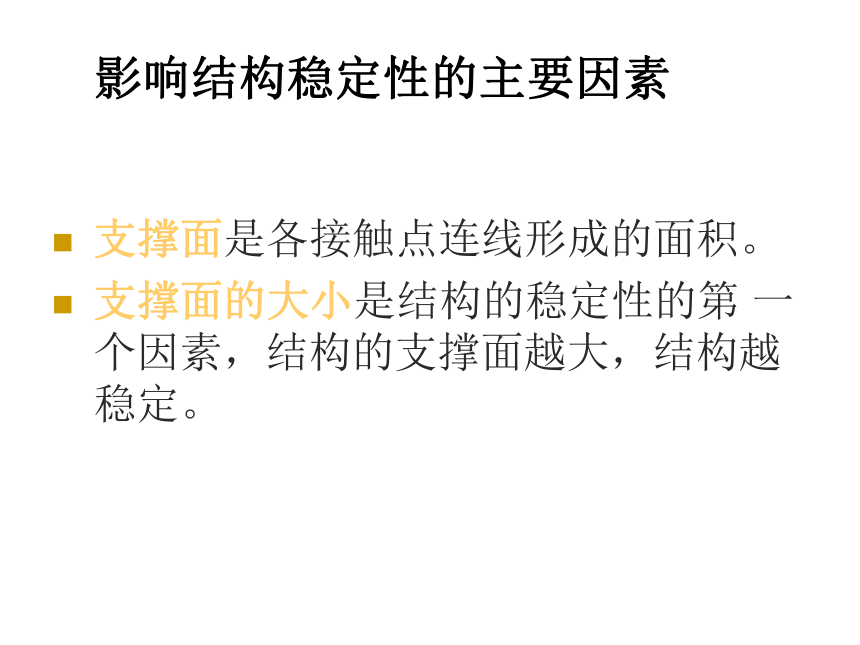

支撑面的大小是结构的稳定性的第 一个因素，结构的支撑面越大，结构越稳定。

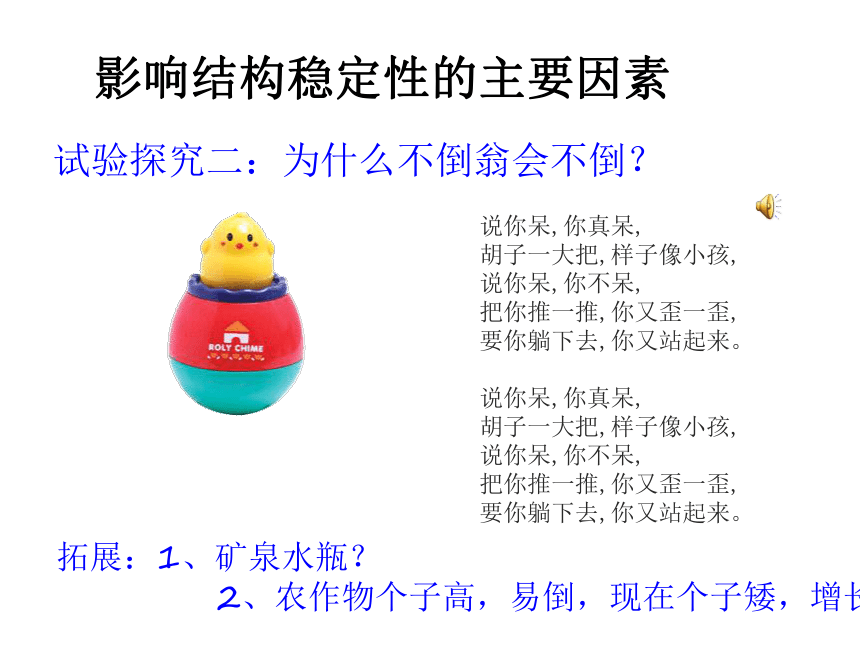

影响结构稳定性的主要因素试验探究二：为什么不倒翁会不倒？影响结构稳定性的主要因素说你呆,你真呆,
胡子一大把,样子像小孩,
说你呆,你不呆,
把你推一推,你又歪一歪,
要你躺下去,你又站起来。
?
说你呆,你真呆,
胡子一大把,样子像小孩,
说你呆,你不呆,
把你推一推,你又歪一歪,
要你躺下去,你又站起来。拓展：1、矿泉水瓶？

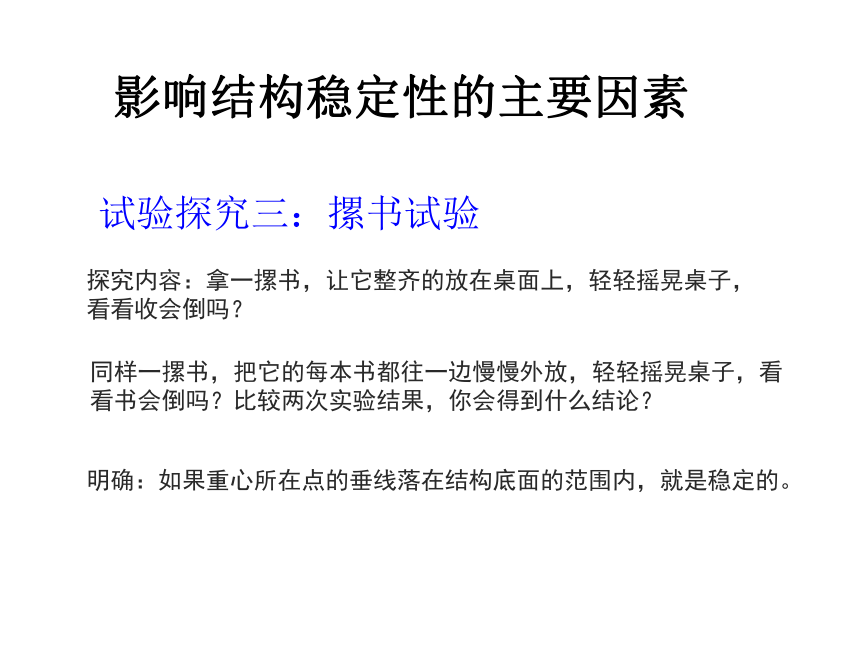

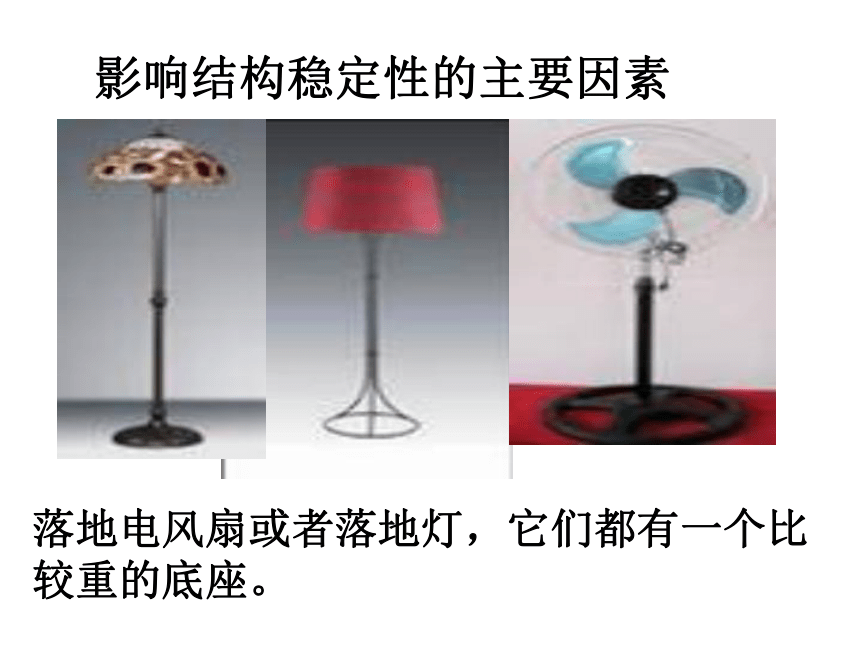

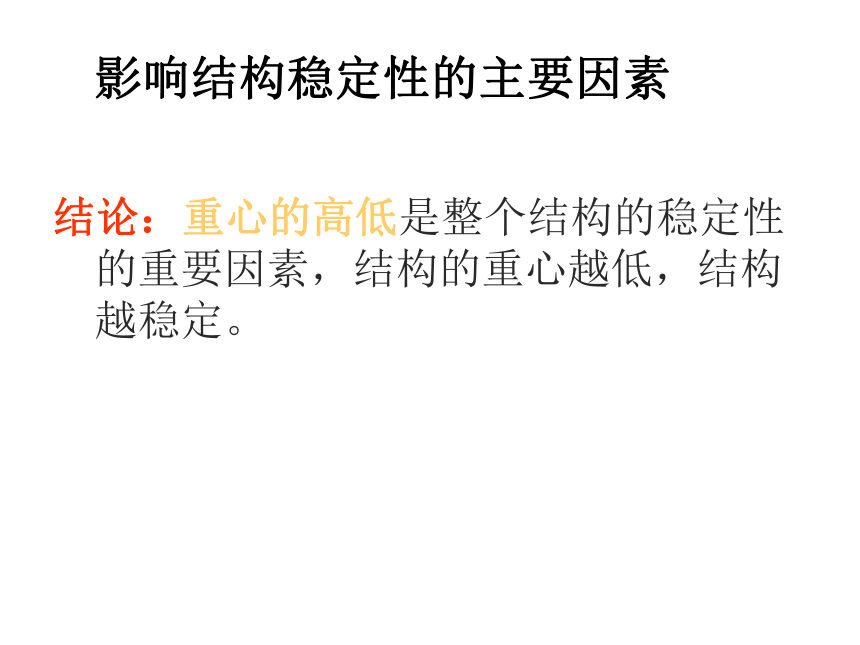

2、农作物个子高，易倒，现在个子矮，增长？落地电风扇或者落地灯，它们都有一个比较重的底座。影响结构稳定性的主要因素结论：重心的高低是整个结构的稳定性的重要因素，结构的重心越低，结构越稳定。影响结构稳定性的主要因素试验探究三：摞书试验影响结构稳定性的主要因素探究内容：拿一摞书，让它整齐的放在桌面上，轻轻摇晃桌子，看看收会倒吗？同样一摞书，把它的每本书都往一边慢慢外放，轻轻摇晃桌子，看看书会倒吗？比较两次实验结果，你会得到什么结论？明确：如果重心所在点的垂线落在结构底面的范围内，就是稳定的。袁淑琴比萨斜塔 比萨斜塔向南倾斜大约5.5o，这意味着斜塔第七层的柱子比第一层要探出大约4.5m。这些年来，由于地基的不稳定性质，塔已经平均下沉了2.8m，塔的北端和南端已分别下沉了1.86m和3.75m。塔的倾斜已使螺旋型楼梯的台阶和天花板产生了裂缝。结构稳定的基本条件结论：重心所在点的垂线落在结构底面的范围内
辽宁瑞州古塔，现存塔身高10米，塔身向东北方向倾斜12度，塔尖水平位移1.7米。该塔建成之后虽几经地震与洪水破坏，却始终斜而不倒，堪称奇迹。中国的斜塔苏州的虎丘塔虎丘塔高47.7米，比意大利比萨斜塔矮6米；塔尖偏离中心2.34米，是比萨塔的一半；虎丘塔建于961年，比比萨塔早完工390年。因为地基不牢，重6000吨的塔便倾向土堆的一边。 中国的斜塔 野外勘探仪为什么用三角架支撑而不用四角架？五角架……
影响结构稳定性的主要因素A字形梯为什么载人时能够保持稳定？如果没有梯子中间的拉杆将会怎么样？
结论：结构的稳定性与它的几何形状有关。 影响结构稳定性的主要因素影响结构稳定性的主要因素：
1.支撑面的大小
2.重心的位置
3.结构的形状单脚支撑双脚支撑静态的自行车是如何保持稳定的？能力提升1．如图所示是一款集手电筒和台灯为一体的多功能手电筒，该产品小巧、轻便，作为台灯使用时可拿出底座滑块保持稳定。请分析，为了保持该产品稳定，设计者采取的主要措施是：（ ）
A．增加底座质量
B．增大支撑面
C．使用新材料
D．拉长灯头支撑杆B2．高一（627）班的谭同学用木条、乳胶等做了一个长方形的奖状框用来放置获得的荣誉奖状（如图一）。后来发现这个结构容易变形，便提出了如下四种改进方案（如图二）。你认为不合适的方案是：（ ）c能力提升思考：如何增加结构的稳定性？2008年的南方特大雪灾，导致大面积断电，主要原因是大量的输电塔倒塌，不考虑百年一遇的天气因素，请你分析输电塔倒塌的技术原因，并设计出增强输电塔结构稳定性的可行方案。思考怎样才能使结构的稳定性增加？1.减小长细比。长细比，指的是结构的纵向长度与横向截面的最大尺寸之比。梁的长细比越大，越易弯曲。杆件的长细比越大，越易变形。
2.利用三角形框架及其组合结构，可以有效地增加结构的稳定性。
3.尽可能增大结构的底面面积。
4.尽可能降低重心位置。不稳定的利用倒置的啤酒瓶可以预报地震
过去农村地区，在打水的桶口边挂 一重物，在水面时能自动翻倒打水。
游乐设施的跷跷板的结构不稳定的利用1、结构强度与形状、材料和连接方法有关。 （ ）　　
2、 物体的结构强度越大它的稳定性越大。 （ ）
3、照相机的三角架稳定是因为与地面接触面积大
( )4、结构的形状不同，其稳定性也不同。（ ）
5、混凝土梁常用钢筋加固，通常钢筋放在上面（ ）
6、任何结构都是利用它的稳定性。（ ）×√×√××小试身手知识迁移1、下列事物的结构是受自然界事物的结构启发而产生的是（ ? 　）。
A、篮球????? 　B、国家体育场（鸟巢）
C、足球???? ? D、铅球B二、选择题：2、在2008年北京奥运会比赛场馆的建设过
程中结构的稳定性至关重要，下面不是响结
构稳定性的因素是：（　? ）
A、建筑物重心位置的高低??? ???
B、建筑物的结构形状??
C、建筑物与地面支撑面积的大小?
D、建筑物的颜色知识迁移D3．在奥运会体操比赛的时候，运动员在单杠上做大回环姿势时，会使杠体产生（??? ）变形。
A、拉伸????????
B、弯曲??????
C、压缩????????
D、断裂B知识迁移4、2008年北京奥运会举重运动员在举重过
程中双臂主要承受什么力( ) A、拉力　? 　 ?B、压力?????
? C、剪切力　 　 D、弯曲力 知识迁移B5、建造“水立方”选用钢材而不选用木材主要是考虑（?? ）
A、美观? ???? ?B、实用??
C、 结构的强度????? D、成本知识迁移C6．我们所用的板凳属于（??? ）结构。
A、实心结构???
B、框架结构??
C、空心结构???
D、壳体结构B知识迁移7、在2008年北京奥运会比赛中，以下哪一
个结构是属于利用不稳定的结构实现某些功
能的（??? ）
A、乒乓球桌????? ???B、羽毛球拍
C、跨? 栏????????????? D、单杠C知识迁移8.分析下列物体的结构类型，判断哪个
不属于壳体结构（ ）
A、西瓜
B、圆形陶瓷饰品
C、贝类
D、金字塔D知识迁移9.我们常用的A形梯不采用铅合金片，而是采用长方形截面的构件，这说明以下哪能个因素影响着结构的强度？ （ ）
　A、材料
　B、形状
　C 、构件
　D、连接方式B知识迁移能力拓展：我是小小设计师！为了我们的小西湖美丽的环境，可爱的小鱼请从设计的创新性、实用性、稳固性、美观性等角度，设以一块告示牌。宣传语自拟。我喜欢洁净，
请保护我的家园好吗？1、分析评价题：自行车是我们生活中常见的结构，请根据你所学有关结构的知识回答以下问题:
(1) 自行车的结构设计除了考虑稳定性外， 还主要考虑什么因素？它跟什么因素有关？
(2) 自行车的车架为什么采用三角形结构？
(3) 自行车的车架部分采用了空心钢管材料，请说明使用这种材料的两种优点。（1）强度，它与结构的形状、使用的材料和构件的连接方式有关。
（2）三角形结构有比较好的稳定性、强度。
（3）一是减轻车的自重，二是节省材料，降低成本技术分析:相信你一定能行！ 2、如图所示，某村庄旁边的小河上原有一座限重1.5吨的简易梁式桥。桥下的河水较浅，不能通航。现在由于经济的发展．运输量有了极大的增加．必须使桥梁的承重能力加以提高。但是又不能把桥拆掉后重新再建．因为这是该村唯一的公路桥。那么我们应该如何进行改进，设计出符合要求的桥梁结构呢?请同学们设计出3种以上的改良方案。
技术分析:你能帮帮我吗？三、在桥面下增加拱形结构，在不影响桥面通行的情况下。一、选择合适的材料制作斜拉索，并在桥两侧安装足够强度的立柱。二、小河不能通航，可以增加一个或几个桥墩加大承重。四、在桥的两侧增加钢制的三角形桁架结构。 每小组用所给的6张扑克牌、一条双面胶和一把剪刀，制作一个简易结构。要求至少5厘米高，并且可以承受两块砖的重量。课外
小试验作业：P36练习1袁淑琴END
