学做结构设计

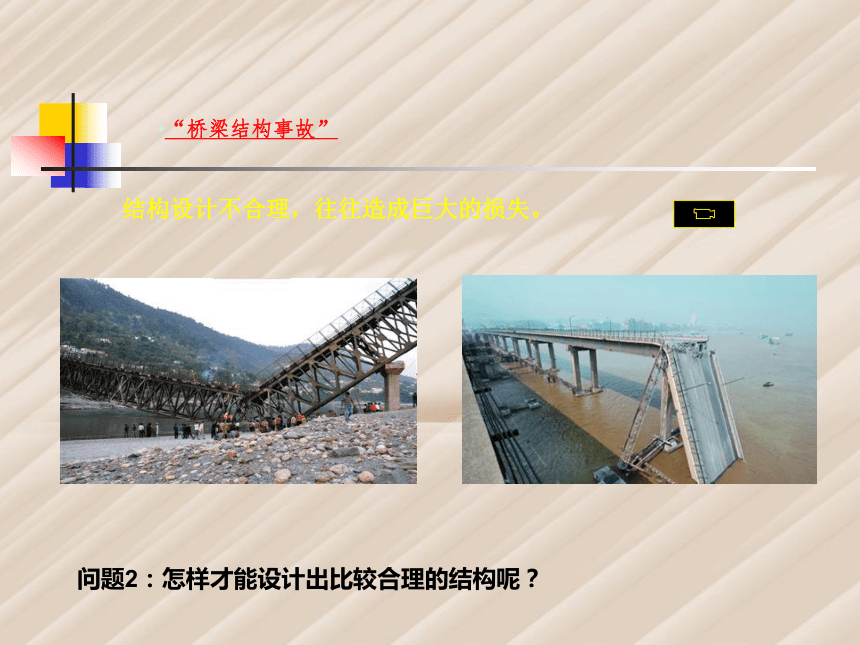

“桥梁结构事故”
结构设计不合理，往往造成巨大的损失。
问题2：怎样才能设计出比较合理的结构呢？

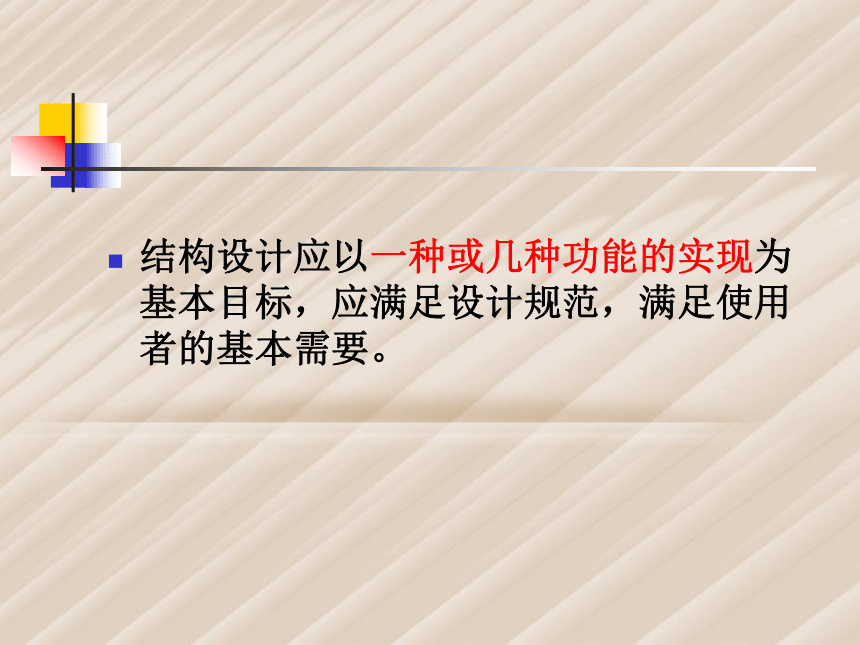

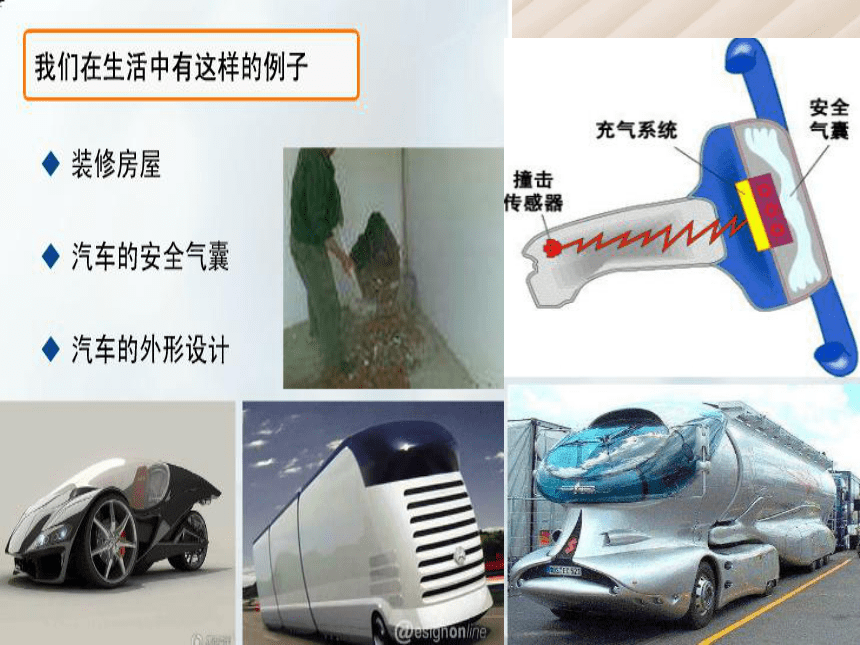

结构设计应以一种或几种功能的实现为基本目标，应满足设计规范，满足使用者的基本需要。

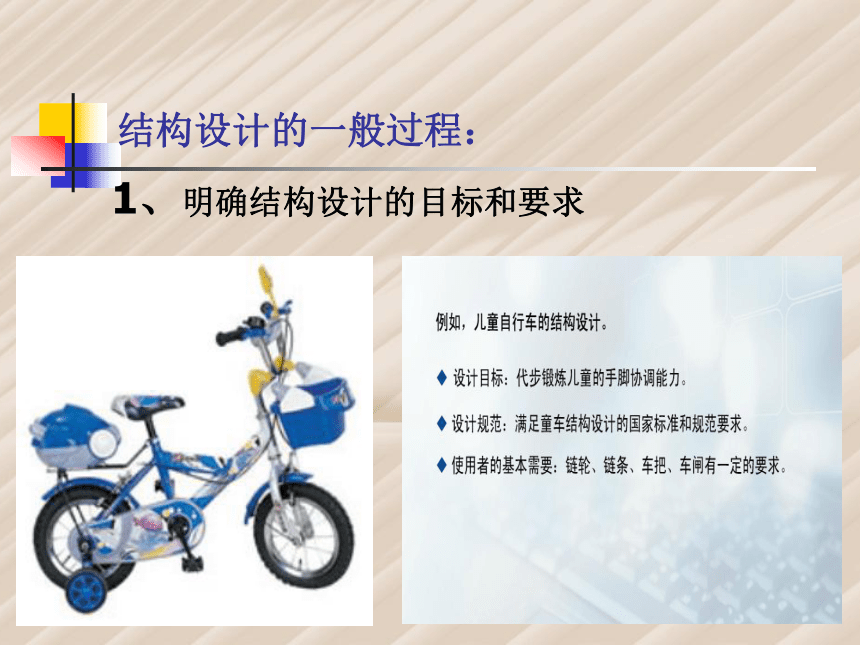

结构设计的一般过程：
1、明确结构设计的目标和要求

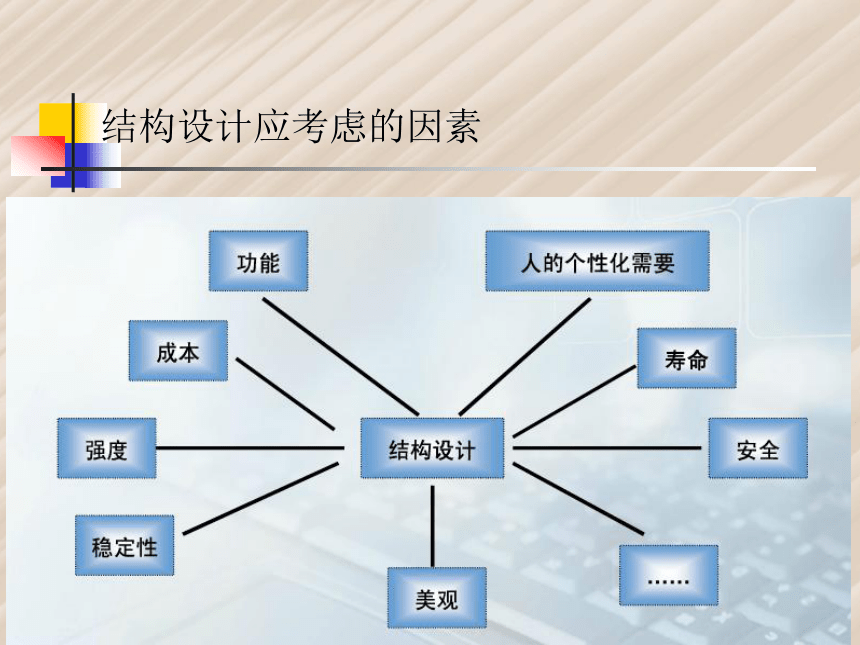

结构设计应考虑的因素

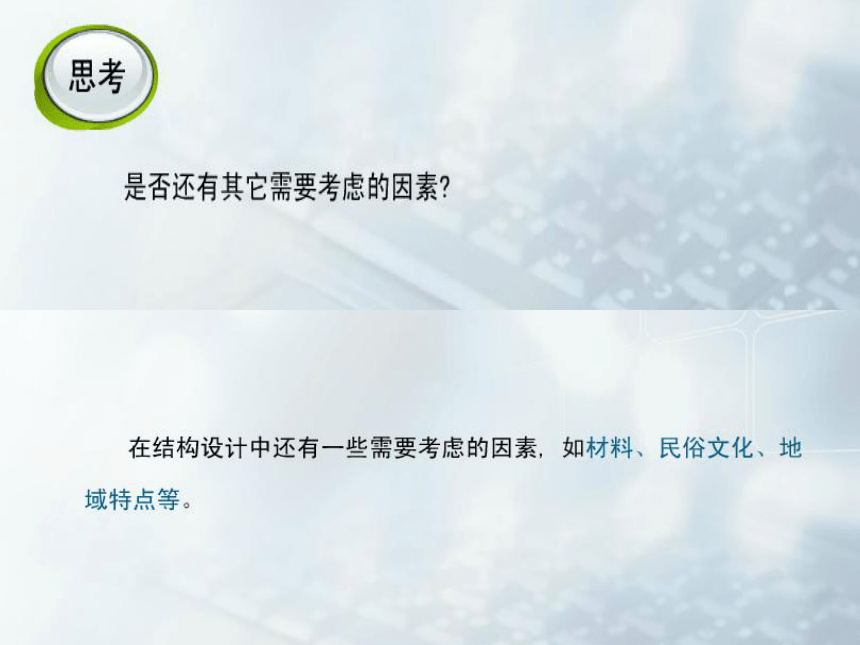

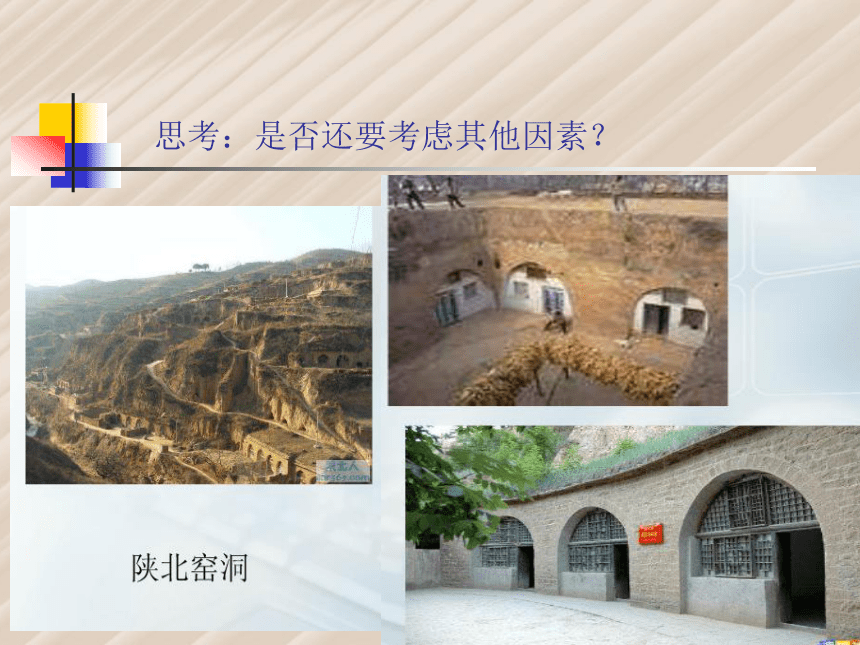

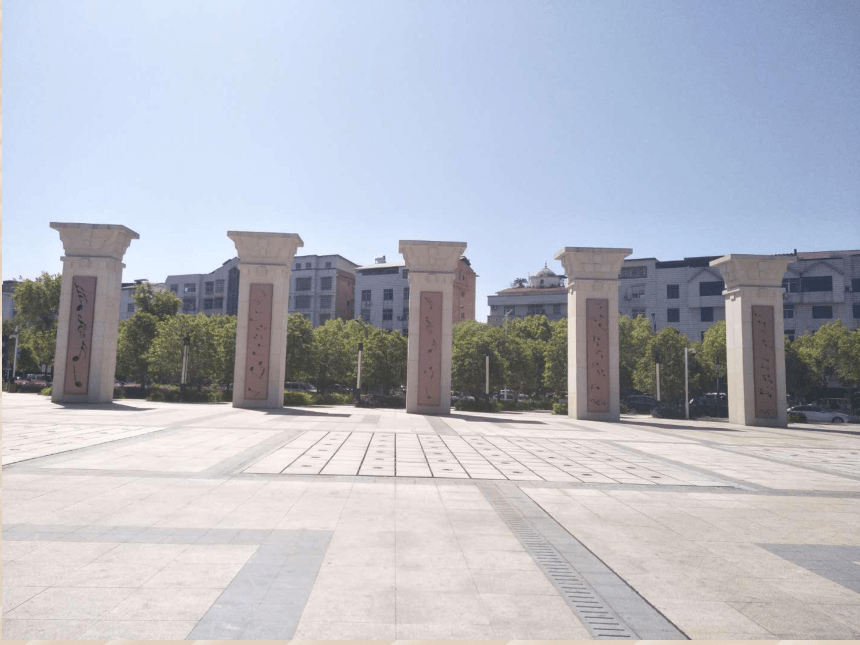

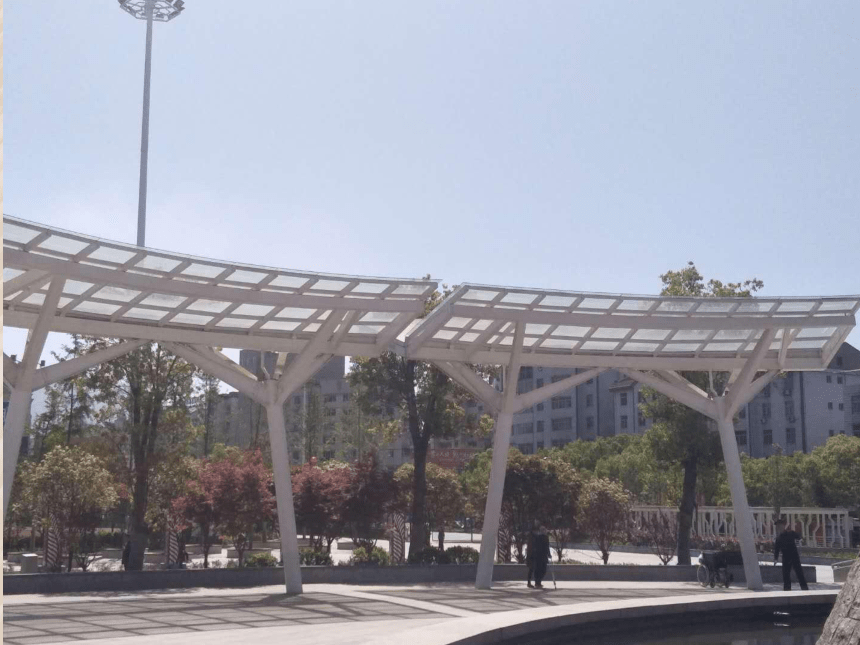

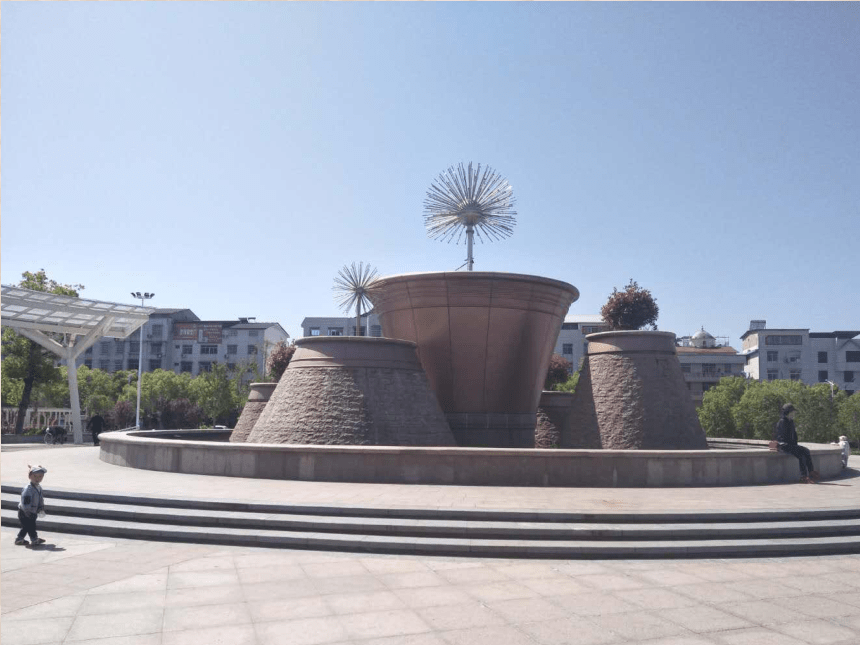

思考：是否还要考虑其他因素？

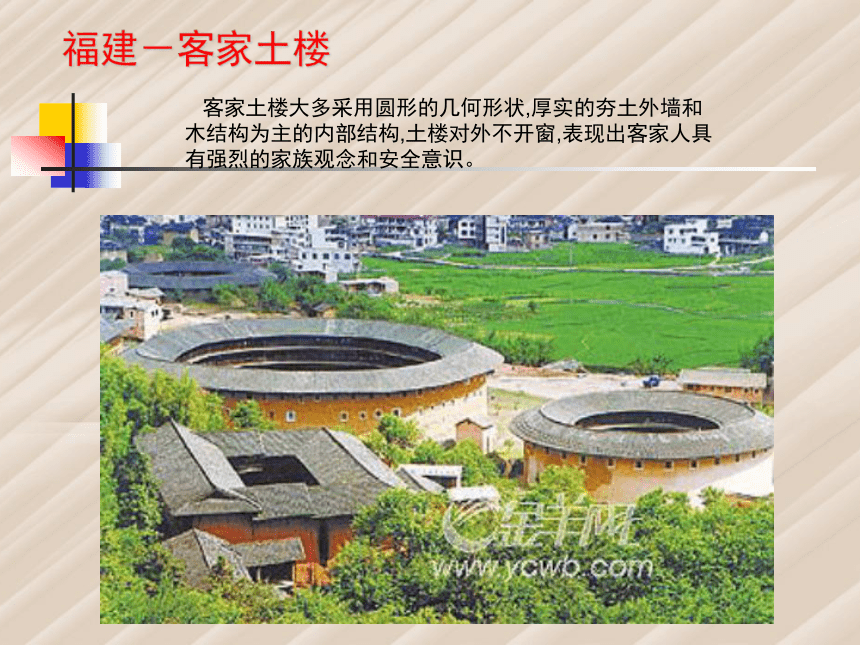

福建－客家土楼
客家土楼大多采用圆形的几何形状,厚实的夯土外墙和木结构为主的内部结构,土楼对外不开窗,表现出客家人具有强烈的家族观念和安全意识。
2、形成初步设计方案
收集和整理信息
发现问题
绘制草图
3、模型制作
模型一般是指三维实物的复制品，它可以用来检验设计思路，对设计进行修改，有助于更多地了解与模型类似的实物将会遇到什么情况。
5、评价
4、检测、优化和改进设计
对制作的模型或结构设计的成品进行试验、测试。并基于测试的结果对设计方案进行改进。
解决的策略包括：针对检测出现的问题提出改进，尝试一些新的创意，优化和完善结构设计，并对外观进行改进
小结：结构设计的一般过程
1、明确设计目标及要求
2、形成初步设计方案
3、模型制作
4、检测、优化和改进设计
5、评价
设计要求：
1、功能：满足普通家庭日常起居生活的需要模型。
2、结构合理，稳固性好；
3、造型美观，具有一定地域特色和文化内涵。
4、色彩搭配合理，主体色和点缀色和谐统一。
讨论：设计房子模型应制定哪些要求？
设计房子模型，应侧重考虑哪些因素？
稳定性、强度、美观、文化内涵、功能。。。
简单结构的设计分析：
（1）整体分析：
讨论：要使设计的房子模型达到上述要求，应该采取哪些措施？
增大支撑面，提高稳定性；尽量用大头针连接，保证连接牢固；还应考虑与所处的环境在风格、色彩上相协调。。 。
（2）分解分析：
我们可以假想将房子模型分解为哪几部分？
可分解为：墙体、屋顶、门窗、阳台几部分
分解为：墙体、屋顶、门窗、阳台几部分
问题5：每一部分所起的作用是什么？具体采取什么措施以达到设计要求？
各部分的连接：
可采用插接、榫接、胶接（双面胶、AB胶）等形式，也可以用大头针、牙签等连接。
此外，由于每组设计的结构不同，还需要充分发挥同学们的创新能力，具体问题具体分析，找出最佳的解决途径。
设计的流程：
1、构思、权衡，画设计图
2、按设计图在KT板上切割
3、拼接、 组装
1
作品参考:
作品参考:
4-6人一组设计制作一个简易的个性相片架
工具：
工具刀、三角板、铅笔、彩色笔、双面胶、大头针、纸板等。
动手做一做
个性相片架的设计
设计要求：
1、能方便地取放相片。
2、具有一定的稳定性和强度。相框不易变形，支架不易松动相框与支架连接牢固。
3、具有一定的装饰性。
4、能进行功能扩展
简单结构设计实践—动手做一做
设计分析、方案构思及制作
相片架的结构设计可分为两部分，即相框和支架
1、相框的结构设计：相框的几何形状等
2、支架的结构设计：支架支撑方式的选择
3、相框与支架之间的连接
外观设计分析
相片架的设计与环境统一
相片架与相片内容协调
分析制作的材料
相框设计赏析
动手设计
比一比：作品的评价标准
项目 稳固 创新 造型 实用 可行性
比重 20％ 20％ 20％ 20％ 20％
得分
总平
作业：动手做一做
1、设计一个报纸架，从稳定性、强度、材料、使用方便以及美观等角度综合考虑。
2、鞋架和衣帽架是常用的家庭物品。请设计一个具有组合功能的架子，使其既能挂衣服，也可以放置鞋子,并选择适当的材料进行制作。要求架子有较好的稳定性和强度，外形美观，使用轻便。
