电流 电压 电阻
一、电流
1、电量:物体带有电荷的多少就做电量,用Q表示。单位是库仑,符号是C。由于物体带电是电子迁移造成的,因此物体所带的电量都是电子所带电量的整数倍。
2、电流:通过导体横截面的电荷量跟通过这些电荷量所用时间的比值。表示电流的强弱。
(1)电流的定义式。
(2)电流的单位:安(安培),符号是A。1 mA=10-3A,1 μA=10-6A。
3、电流表:测量电流强度大小的仪表。电路元件符号:
(1)原理:电流表是根据通电导体在磁场中受磁场力的作用而制成的。
(2)构造:三个接线柱有【"+","-"两种接线柱,如(+,-0.6A,-3A)或(-,0.6A,3A)】、指针、刻度等(交流电流表无正负接线柱)。
(3)使用规则:
①电流表要与用电器串联在电路中(不能接在电源两端,否则短路,就会烧坏电流表。);
②电流要从"+"接线柱入,从"-"接线柱出(否则指针反转,容易把针打弯。);
③被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程。);
④绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小,相当于一根导线。若将电流表连到电源的两极上,轻则指针打歪,重则烧坏电流表、电源、导线。).
电压
1、电压:电压是使自由电荷发生定向移动形成电流的原因。它是表示迫使电荷定向移动作用大小的物理量,用符号U表示。
国际单位:伏特;简称:伏;符号:V
常用单位:千伏(kV)、毫伏(mV)、微伏(μV)
换算关系:1kV=103V;1V=103mV;1mV=103μV;

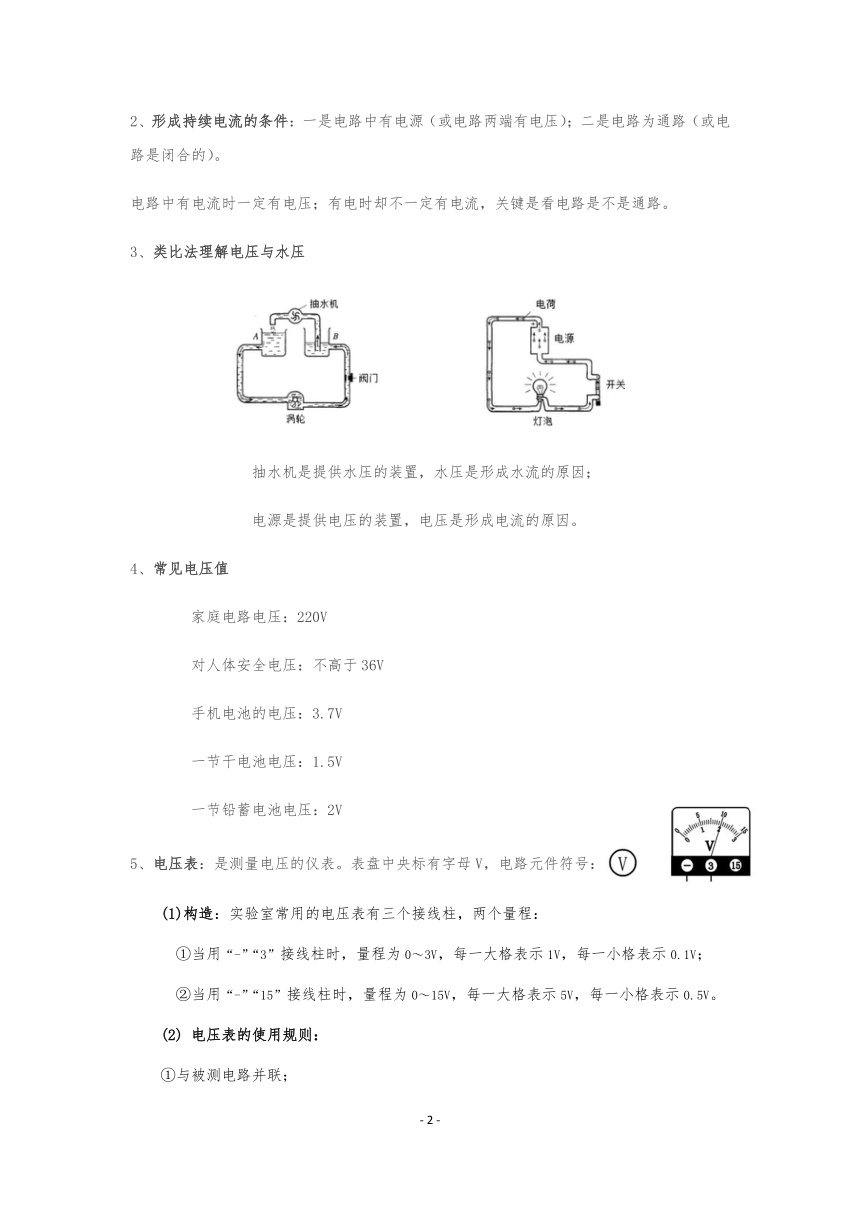

2、形成持续电流的条件:一是电路中有电源(或电路两端有电压);二是电路为通路(或电路是闭合的)。
电路中有电流时一定有电压;有电时却不一定有电流,关键是看电路是不是通路。
3、类比法理解电压与水压
抽水机是提供水压的装置,水压是形成水流的原因;
电源是提供电压的装置,电压是形成电流的原因。
4、常见电压值
家庭电路电压:220V
对人体安全电压:不高于36V
手机电池的电压:3.7V
一节干电池电压:1.5V
一节铅蓄电池电压:2V
5、电压表:是测量电压的仪表。表盘中央标有字母V,电路元件符号:
(1)构造:实验室常用的电压表有三个接线柱,两个量程:
①当用“-”“3”接线柱时,量程为0~3V,每一大格表示1V,每一小格表示0.1V;
②当用“-”“15”接线柱时,量程为0~15V,每一大格表示5V,每一小格表示0.5V。
电压表的使用规则:
①与被测电路并联;
②电流从正接线柱流入,负接线柱流出;
③被测电压不能超过电压表使用的量程.为读数精确,能使用小量程时不使用大量程。
④电压表直接接在电源两极时,所测电压为电源电压。
注意:电压表与用电器串联时,尽管连接是错误的,但电压表有示数,示数约等于电源电压。
电阻
1、电阻:导体对电流的阻碍作用叫电阻。符号:R,电路图中的元件符号
2、单位:欧姆.简称:欧.符号:Ω。其他单位:千欧(kΩ)、兆欧(MΩ)。
1MΩ=103kΩ 1kΩ=103Ω
3、电阻是导体本身的一种性质,与电压、电流无关,与材料、长度、横截面积、温度等四个因素有关。
4、电阻率和电阻定律:
(1)电阻率:由某种材料制成长度为1米,横截面积为1平方毫米的导体的电阻就叫这种材料的电阻率,用符号ρ表示。它与物质的种类和导体的温度有关。金属的电阻率随温度的升高而增大,半导体的电阻率却随温度升高而减小,并且减小的很快。
(2)电阻定律:电阻是描述导体对电流阻碍作用的属性。它不仅与物质的种类有关,还与物质的长短、粗细有关。
5、变阻器
(1)定义:阻值可以变化的电阻器叫变阻器。常见的有滑动变阻器、电阻箱。
(2)滑动变阻器
①原理:通过改变连入电路中电阻线的长度来改变电阻。(注意“连入电路中的”)
②构造:瓷筒、电阻线、支架、接线柱、金属杆、滑片。
③元件符号:
④结构示意图:
⑤接线规则:一上一下。
⑥铭牌的理解:例“20Ω 1A”,表示此滑动变阻器的最大阻值是20Ω,允许通过的最大电流是1A。
⑦优缺点:能连续改变接入电路的电阻大小,不能读出具体电阻值.
(3)电阻箱
①分类:旋盘式电阻箱、插塞式电阻箱
②优缺点:能够读出具体电阻值,不能连续改变电阻.
③电阻箱的元件符号:
④电阻箱的读数:
旋钮式:用三角标志所对的数字乘以下面的倍数,然后把他们相加;
插块式:把拔掉的塞子对应的电阻线阻值相加。(了解)
(
