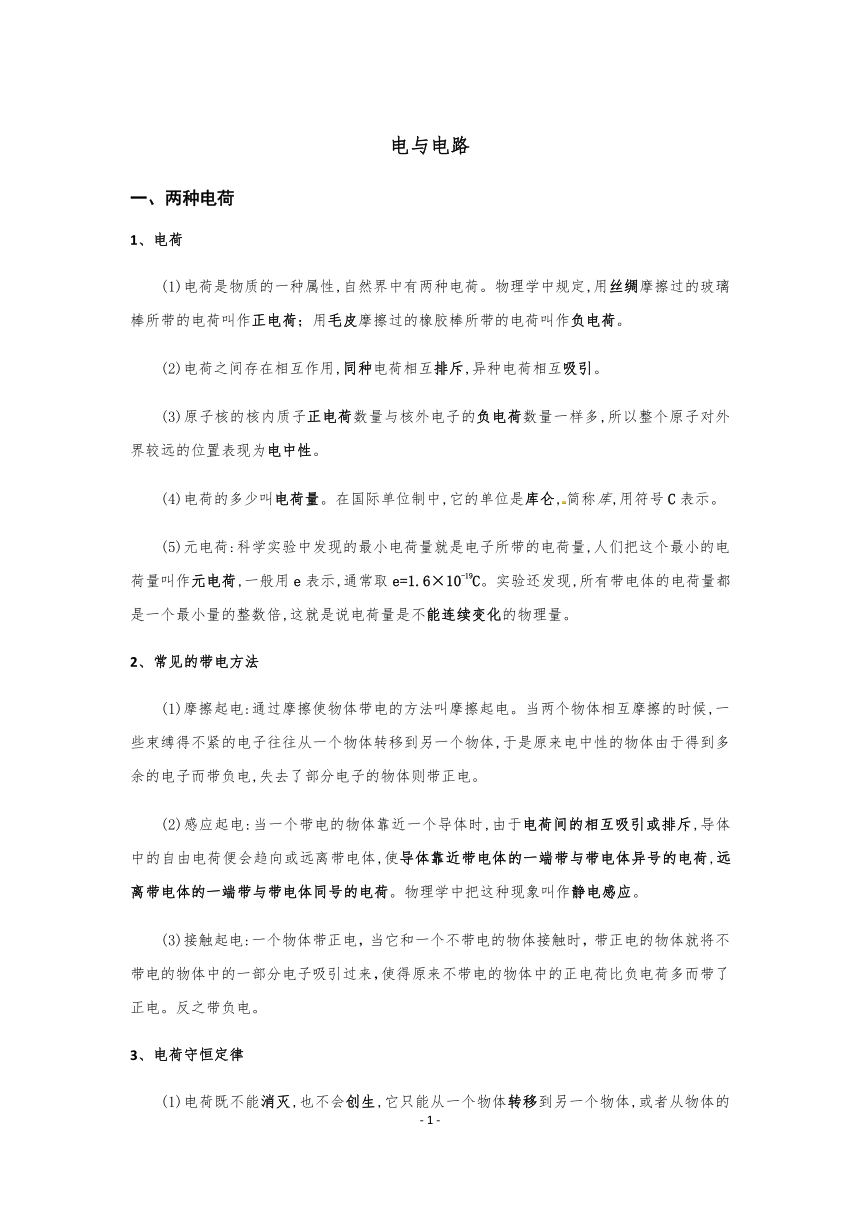

电与电路
一、两种电荷
1、电荷
(1)电荷是物质的一种属性,自然界中有两种电荷。物理学中规定,用丝绸摩擦过的玻璃棒所带的电荷叫作正电荷；用毛皮摩擦过的橡胶棒所带的电荷叫作负电荷。
(2)电荷之间存在相互作用,同种电荷相互排斥,异种电荷相互吸引。
(3)原子核的核内质子正电荷数量与核外电子的负电荷数量一样多,所以整个原子对外界较远的位置表现为电中性。?
(4)电荷的多少叫电荷量。在国际单位制中,它的单位是库仑,简称库,用符号C表示。?
(5)元电荷:科学实验中发现的最小电荷量就是电子所带的电荷量,人们把这个最小的电荷量叫作元电荷,一般用e表示,通常取e=1.6×10-19C。实验还发现,所有带电体的电荷量都是一个最小量的整数倍,这就是说电荷量是不能连续变化的物理量。
2、常见的带电方法
(1)摩擦起电:通过摩擦使物体带电的方法叫摩擦起电。当两个物体相互摩擦的时候,一些束缚得不紧的电子往往从一个物体转移到另一个物体,于是原来电中性的物体由于得到多余的电子而带负电,失去了部分电子的物体则带正电。?
(2)感应起电:当一个带电的物体靠近一个导体时,由于电荷间的相互吸引或排斥,导体中的自由电荷便会趋向或远离带电体,使导体靠近带电体的一端带与带电体异号的电荷,远离带电体的一端带与带电体同号的电荷。物理学中把这种现象叫作静电感应。
(3)接触起电:一个物体带正电，当它和一个不带电的物体接触时，带正电的物体就将不带电的物体中的一部分电子吸引过来，使得原来不带电的物体中的正电荷比负电荷多而带了正电。反之带负电。
3、电荷守恒定律
(1)电荷既不能消灭,也不会创生,它只能从一个物体转移到另一个物体,或者从物体的一个部分转移到另一个部分,在转移的过程中,电荷的总量保持不变。
(2)近代物理实验发现,在一定的条件下,带电粒子可以产生和湮灭。因此,电荷守恒定律现在的表述是一个与外界没有电荷交换的系统,电荷的代数和保持不变。

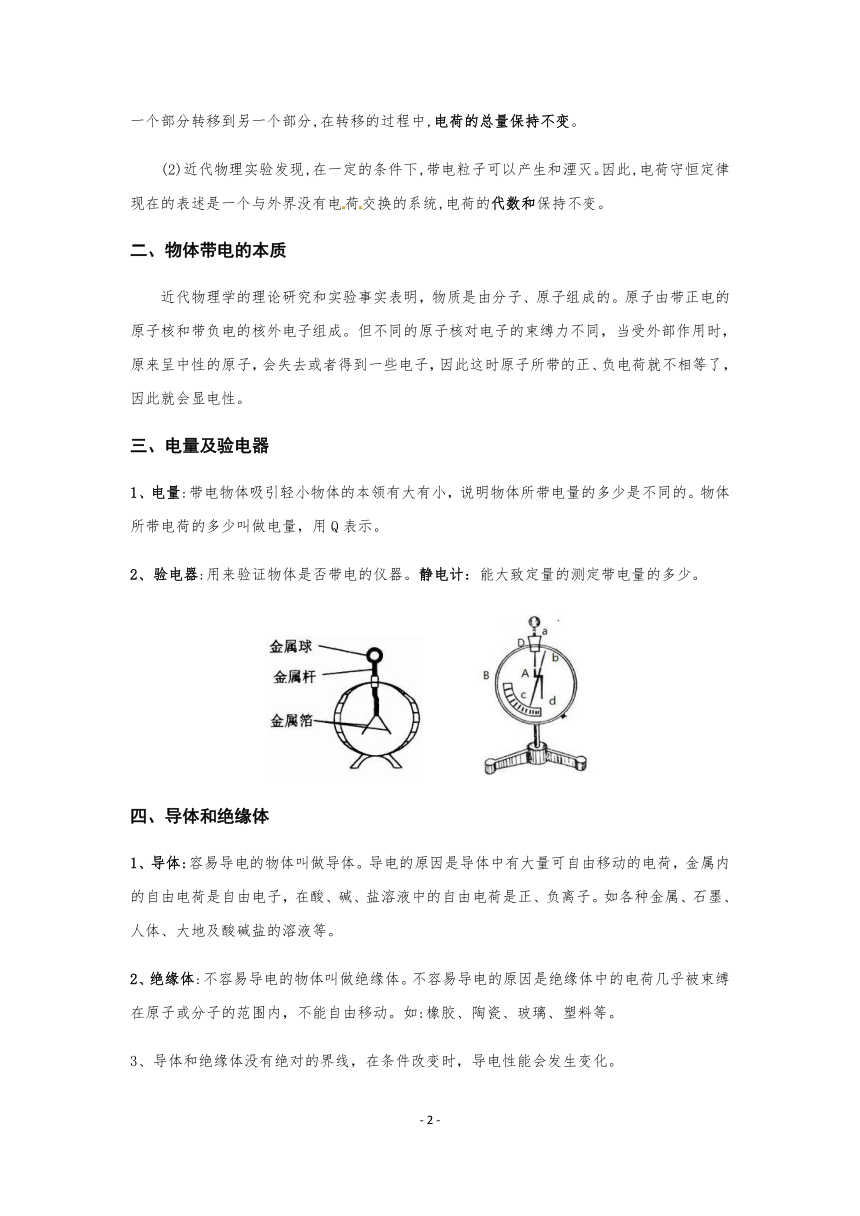

二、物体带电的本质
近代物理学的理论研究和实验事实表明，物质是由分子、原子组成的。原子由带正电的原子核和带负电的核外电子组成。但不同的原子核对电子的束缚力不同，当受外部作用时，原来呈中性的原子，会失去或者得到一些电子，因此这时原子所带的正、负电荷就不相等了，因此就会显电性。
三、电量及验电器
1、电量:带电物体吸引轻小物体的本领有大有小，说明物体所带电量的多少是不同的。物体所带电荷的多少叫做电量，用Q表示。
2、验电器:用来验证物体是否带电的仪器。静电计：能大致定量的测定带电量的多少。

四、导体和绝缘体
1、导体:容易导电的物体叫做导体。导电的原因是导体中有大量可自由移动的电荷，金属内的自由电荷是自由电子，在酸、碱、盐溶液中的自由电荷是正、负离子。如各种金属、石墨、人体、大地及酸碱盐的溶液等。
2、绝缘体:不容易导电的物体叫做绝缘体。不容易导电的原因是绝缘体中的电荷几乎被束缚在原子或分子的范围内，不能自由移动。如:橡胶、陶瓷、玻璃、塑料等。
3、导体和绝缘体没有绝对的界线，在条件改变时，导电性能会发生变化。

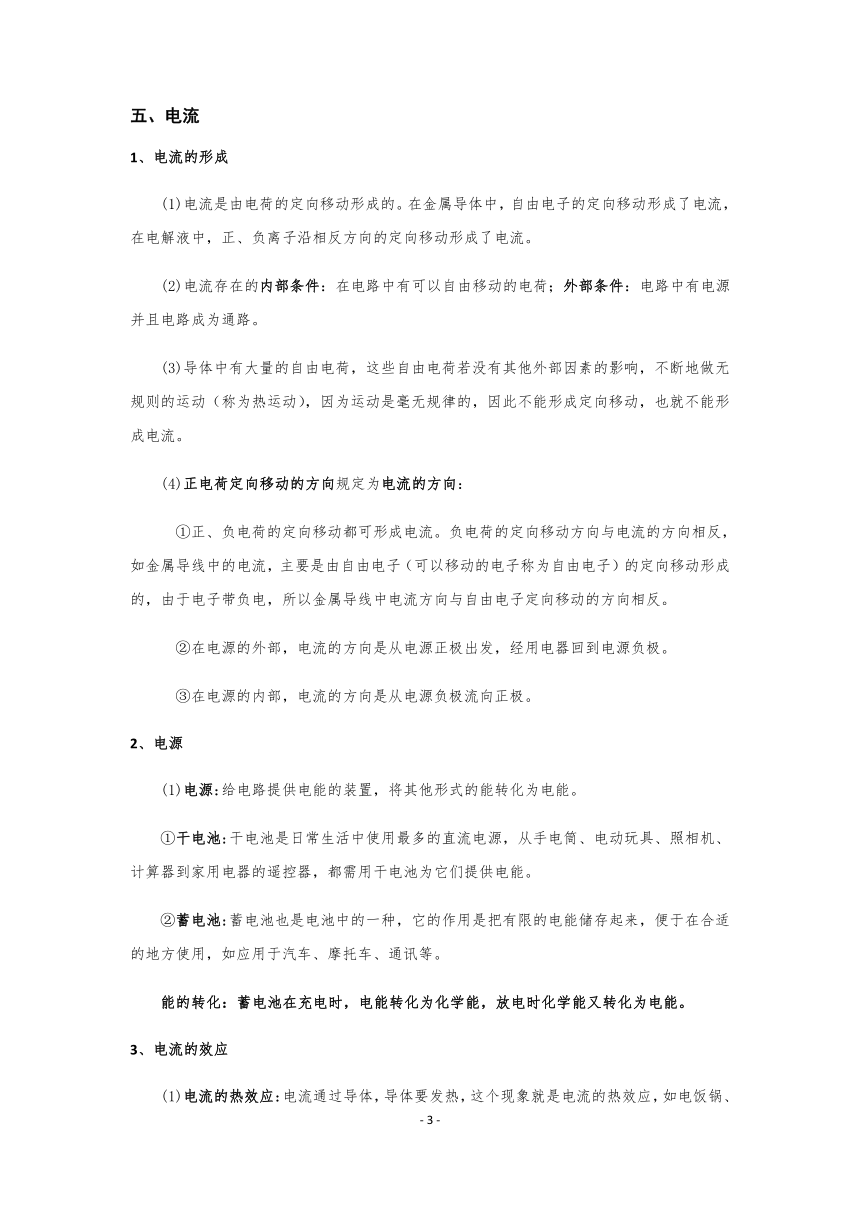

五、电流
1、电流的形成
(1)电流是由电荷的定向移动形成的。在金属导体中，自由电子的定向移动形成了电流，在电解液中，正、负离子沿相反方向的定向移动形成了电流。
(2)电流存在的内部条件：在电路中有可以自由移动的电荷；外部条件：电路中有电源并且电路成为通路。
(3)导体中有大量的自由电荷，这些自由电荷若没有其他外部因素的影响，不断地做无规则的运动（称为热运动），因为运动是毫无规律的，因此不能形成定向移动，也就不能形成电流。
(4)正电荷定向移动的方向规定为电流的方向：
①正、负电荷的定向移动都可形成电流。负电荷的定向移动方向与电流的方向相反，如金属导线中的电流，主要是由自由电子（可以移动的电子称为自由电子）的定向移动形成的，由于电子带负电，所以金属导线中电流方向与自由电子定向移动的方向相反。
②在电源的外部，电流的方向是从电源正极出发，经用电器回到电源负极。
③在电源的内部，电流的方向是从电源负极流向正极。
2、电源
(1)电源:给电路提供电能的装置，将其他形式的能转化为电能。
①干电池:干电池是日常生活中使用最多的直流电源，从手电筒、电动玩具、照相机、计算器到家用电器的遥控器，都需用干电池为它们提供电能。
②蓄电池:蓄电池也是电池中的一种，它的作用是把有限的电能储存起来，便于在合适的地方使用，如应用于汽车、摩托车、通讯等。
能的转化：蓄电池在充电时，电能转化为化学能，放电时化学能又转化为电能。
3、电流的效应
(1)电流的热效应:电流通过导体，导体要发热，这个现象就是电流的热效应，如电饭锅、电熨斗、电热取暖器等。
(2)电流的化学效应:电流通过导电溶液，溶液里要发生化学变化，这种现象就叫电流的化学效应，如电镀、电极化等。
(3)电流的磁效应:电流通过导体，导体周围产生磁场，这种现象就叫电流的磁效应，如电铃、蜂鸣器、电磁铁等。
六、电路和电路图
(1)由电源、用电器、开关以及导线等元件组成的电流路径，称为电路；用规定的代表电路中的各种元件的符号来表达电路连接情况的图叫电路图。

(2)电路中形成持续电流的条件:有提供电压的装置—电源，电路是闭合电路—通路。
(3)用电器或某段电路与电源断开叫做断路；用电器电路与电源间处处连通的电路称为通路；用电器两端或某段电路两端、或电源两端直接与导线两端并联，即发生短路（局部短路或整个电路短路）。
(4)电源短路会烧毁电源，必须避免。
通路 开路 短路 短接
概念 处处连通 在某处断开 电源两极不经过用电器直接连通 某用电器两端直接用导线相连，电流未流入，而电路中有其他用电器接入
用电器中的电流 有电流通过 无电流通过 电流很大，电源和导线因发热过多而被烧坏 该用电器不工作，用电器中无电流，而电路中电流增大

电路的连接
电路的连接方式分为三种:串联、并联和混联
串联电路:用电器首尾相连成一串后再接入电路的方式叫串联。
①电流只有一条路径，无干路、支路之分。
②电流通过每一个用电器，各用电器的工作互相影响，一个用电器因开路停止工作，则所有用电器都不能工作。
③开关与用电器是串联的，一个开关控制所有用电器。
2、并联电路:用电器的两端分别连在一起，然后接到电路中的方式叫并联。菁优网
①电流有两条或两条以上的路径，有干路和支路之分。
②干路电流在“结点”处分成两条或多条支路电流，每一支路都与电源形成一条通路，各支路中的用电器的工作互不影响，当某一支路开路时，其他支路仍可为通路。
③干路上的开关控制整个电路的用电器，支路上的开关只控制本支路上的用电器。
3、混联电路:在某段电路中，电路原件既有串联、又有并联的混合连接方式叫混联。

等效电路
等效电路图就是将一个复杂的电路通过适当的方法改画出简单的串联、并联的电路。这个简单的电路，叫作原复杂电路的等效电路图。简化的方法有：
(1)去表法
①电压表：若没有明确指出要考虑其内阻，就把它看成是理想表（内阻无限大），画等效电路时，可认为是断路，把它拆除，不画入等效电路中。
②电流表：当不计电流表对电路的影响时，也把它看成是理想表（内阻为零），画等效电路时，可把它当做一根导线处理，也不画入等效电路中。
③导线：电阻为零．画等效电路时可任意将其伸长、缩短、变形。
(2)支路法：根据电流从电源正极（电势高处）流向负极（电势低处）的特点，找出从“分流点”到“汇流点”的所有的支路，将电路简化为若干并联的支路。
(3)等势（电势）法：找出电路中电势相等的各点，例如，凡是用导线相连的各点，都是电势相等的点，然后将各用电器按原来端点所在的位置，分别跨接在对应的等势点上，这些用电器便都是并联的，其它用电器再按电势高低的顺序串联，就可以把一个较复杂的电路，简化为一个易分辨串、并联关系的等效的规范的电路。


实物图电路图画图技巧
根据电路图画实物图
(1)先串后并法：从电源正极出发，先连接电路中元件最多的一条支路，再将其他支路并联在此之路上。
(2)标号法：从电源正极开始，在电路图各元件符号两端标出号码，再在对应的实物图中各元件两端标上对应的号码，最后按电路图连接实物。
(3)标路径法：标出各支路电流的方向，然后依次连接起来。
2、根据实物图画电路图
(1)替换法：将实物中的元件用特定的符号替换下来，再将图形整理成规范的电路图。替换时要注意：必须用特定的符号代替电路元件；连接柱上的接线位置不能改变；电源极性、电表正负、接线柱不能颠倒。
(2)节点法：在实物图中将各元件用字母标好，从电源正极出发，依次连接各节点。


(
