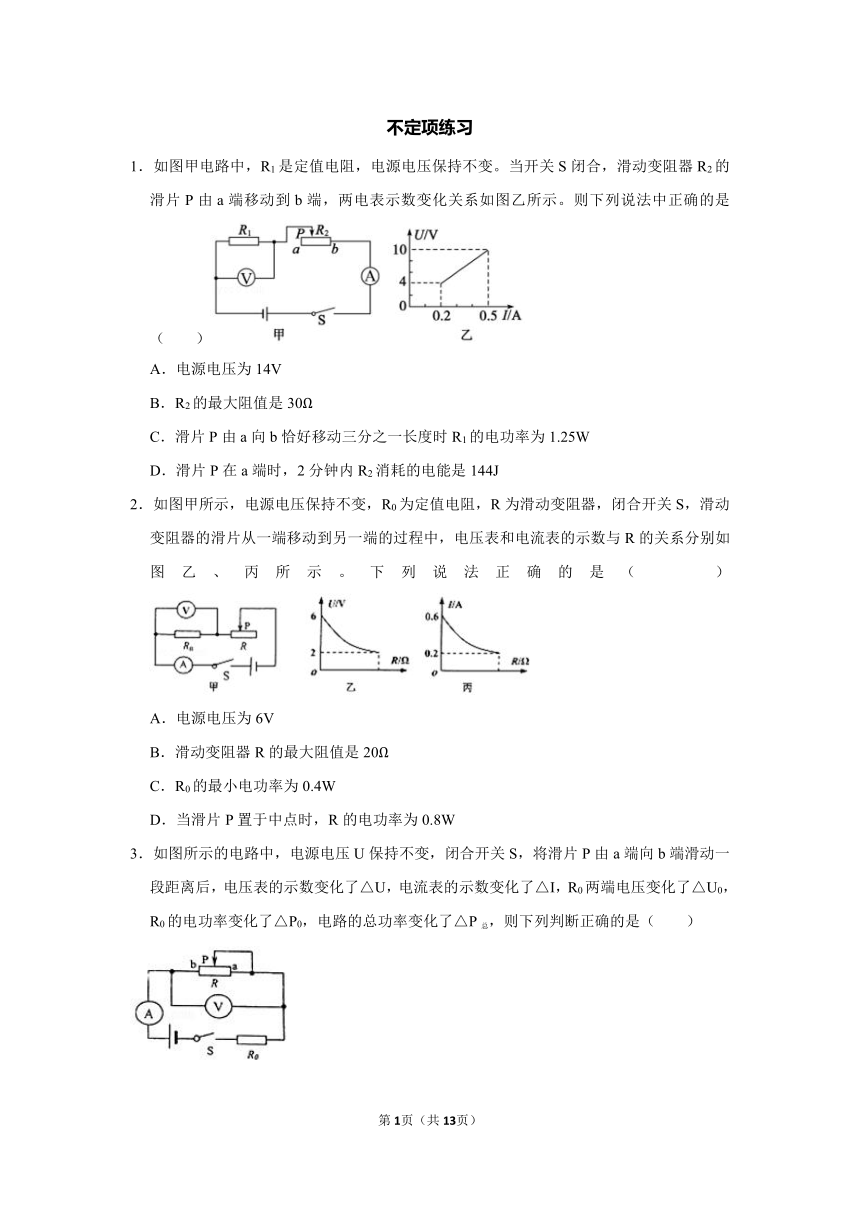

不定项练习
1．如图甲电路中，R1是定值电阻，电源电压保持不变。当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数变化关系如图乙所示。则下列说法中正确的是（　　）
A．电源电压为14V
B．R2的最大阻值是30Ω
C．滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25W
D．滑片P在a端时，2分钟内R2消耗的电能是144J
2．如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器，闭合开关S，滑动变阻器的滑片从一端移动到另一端的过程中，电压表和电流表的示数与R的关系分别如图乙、丙所示。下列说法正确的是（　　）
A．电源电压为6V
B．滑动变阻器R的最大阻值是20Ω
C．R0的最小电功率为0.4W
D．当滑片P置于中点时，R的电功率为0.8W
3．如图所示的电路中，电源电压U保持不变，闭合开关S，将滑片P由a端向b端滑动一段距离后，电压表的示数变化了△U，电流表的示数变化了△I，R0两端电压变化了△U0，R0的电功率变化了△P0，电路的总功率变化了△P总，则下列判断正确的是（　　）

A．|△U|＝|△U0| B．R0＝ C．△P0＝△I2R0 D．△P总＝U△I
4．某物理兴趣小组用如图甲所示的电路来测量一个软性材质的电阻R的阻值。电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到电压表和电流表示数描点在U﹣I图象中，然后连接这些点得到如图乙所示的U﹣I图象，则由图乙可知（　　）

A．电阻R的阻值为10Ω
B．当电压表示数为2V时，R消牦的电功率为0.4W
C．若将R均匀拉长后，再重新进行实验，则描出的图线应该在U﹣﹣I图象中的Ⅰ区
D．滑片P左移，电路总功率变大
5．将规格都是“220V100W”的一台电风扇、一台电视机和一个电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（　　）
A．三个用电器产生的热量一样多
B．三个用电器中电流做的功一样多
C．电烙铁产生的热量最多
D．电流通过电烙铁做的功最多
6．如图甲所示电路，电源电压为12V不变，R1为压敏电阻，R2是阻值为100Ω的定值电阻。压敏电阻R1的阻值随压力变化情况如图乙所示。开关S闭合后，下列说法正确的是（　　）
A．当压敏电阻R1受到的压力逐渐增大时，电流表示数也逐渐减小
B．当电流表示数为0.32A时，压敏电阻R1受到1N的压力
C．若该电路连续工作10min，电阻R2产生的热量为864J
D．当R1受到的压力为2N时，整个电路消耗电功率3.04W

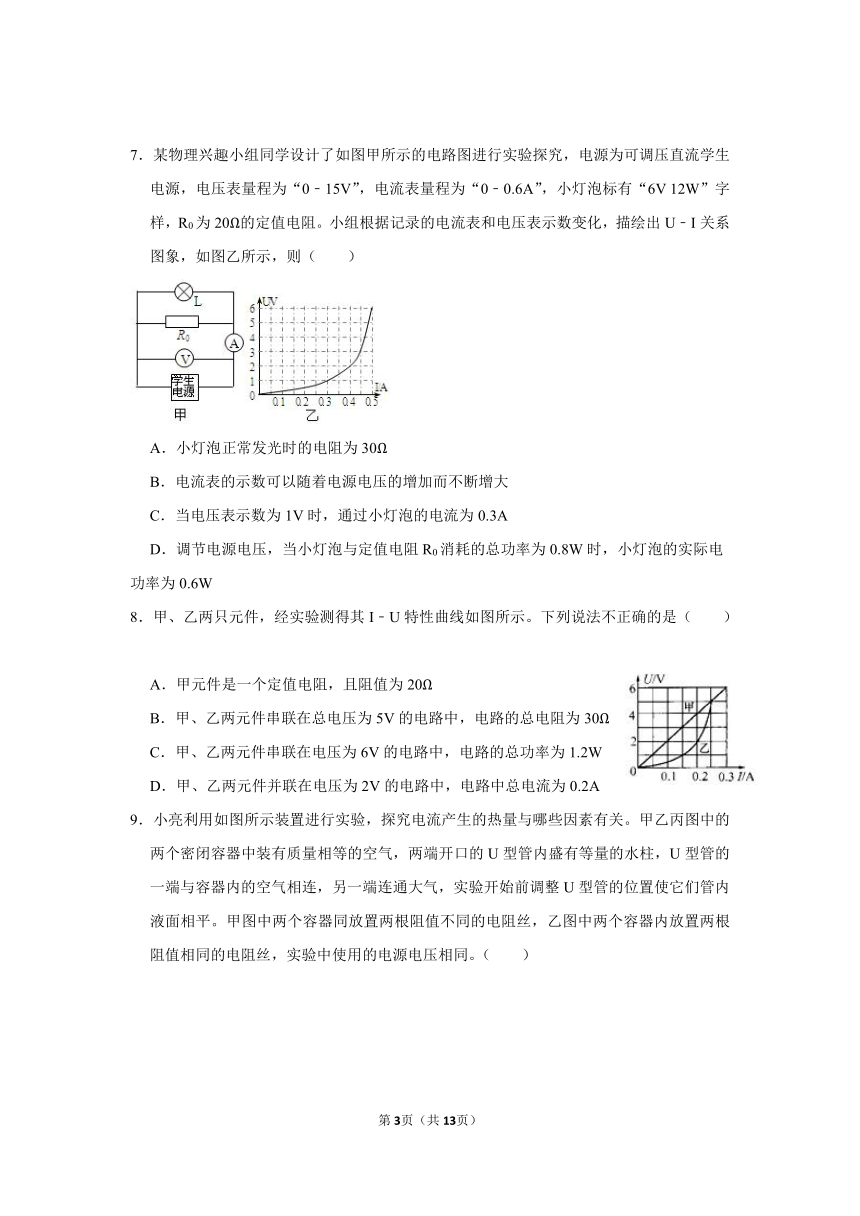

7．某物理兴趣小组同学设计了如图甲所示的电路图进行实验探究，电源为可调压直流学生电源，电压表量程为“0﹣15V”，电流表量程为“0﹣0.6A”，小灯泡标有“6V 12W”字样，R0为20Ω的定值电阻。小组根据记录的电流表和电压表示数变化，描绘出U﹣I关系图象，如图乙所示，则（　　）

A．小灯泡正常发光时的电阻为30Ω
B．电流表的示数可以随着电源电压的增加而不断增大
C．当电压表示数为1V时，通过小灯泡的电流为0.3A
D．调节电源电压，当小灯泡与定值电阻R0消耗的总功率为0.8W时，小灯泡的实际电功率为0.6W
8．甲、乙两只元件，经实验测得其I﹣U特性曲线如图所示。下列说法不正确的是（　　）

A．甲元件是一个定值电阻，且阻值为20Ω
B．甲、乙两元件串联在总电压为5V的电路中，电路的总电阻为30Ω
C．甲、乙两元件串联在电压为6V的电路中，电路的总功率为1.2W
D．甲、乙两元件并联在电压为2V的电路中，电路中总电流为0.2A
9．小亮利用如图所示装置进行实验，探究电流产生的热量与哪些因素有关。甲乙丙图中的两个密闭容器中装有质量相等的空气，两端开口的U型管内盛有等量的水柱，U型管的一端与容器内的空气相连，另一端连通大气，实验开始前调整U型管的位置使它们管内液面相平。甲图中两个容器同放置两根阻值不同的电阻丝，乙图中两个容器内放置两根阻值相同的电阻丝，实验中使用的电源电压相同。（　　）

A．接通电源后一段时间，将会观察到甲图中右侧U型管内水柱的液面较高
B．接通电源后一段时间，将地观察到乙图中右侧U型管同水柱的液面较高
C．利用甲图所示的装置，可以探究电热跟电阻是否有关
D．利用甲图所示的装置，可以探究电热跟电流是否有关
10．下列教材中的探究实验，需要控制电流一定的是（　　）
A．探究电功与电压的关系
B．探究通电导体产生的热量与电阻的关系
C．探究导体电阻与长度的关系
D．探究通过导体的电流大小与导体两端电压的关系
11．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（　　）
A．电阻R0两端电压与通过R0的电流成正比
B．R0的电阻值是5Ω
C．该电路最小功率0.3W
D．滑动变阻器R的最大电阻是25Ω

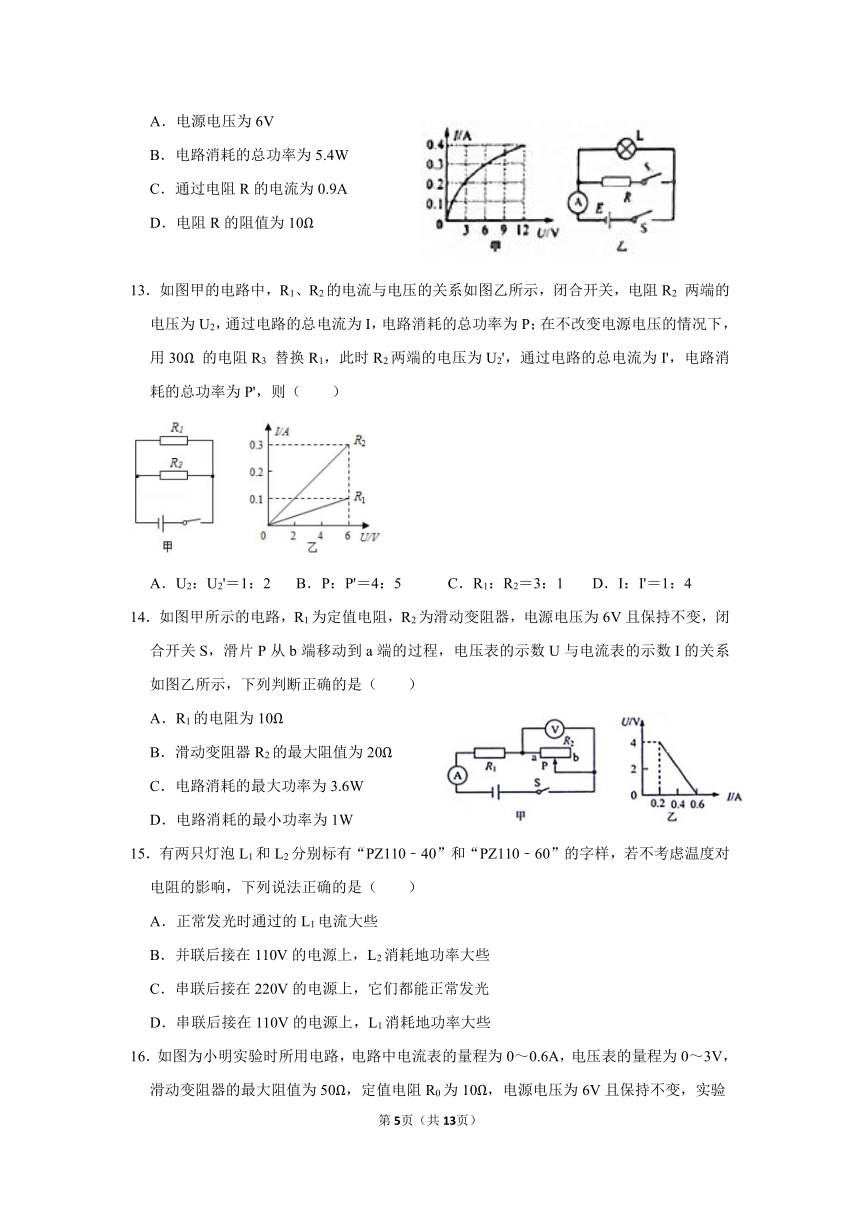

12．如图甲是通过小灯泡L的电流跟其两端电压关系的图象，现将小灯泡L与电阻R连入图乙所示电路中，只闭合S，小灯泡的实际效率为1.8W；再闭合S1，电流表示数为0.9A．下列结果正确的是（　　）


A．电源电压为6V
B．电路消耗的总功率为5.4W
C．通过电阻R的电流为0.9A
D．电阻R的阻值为10Ω

13．如图甲的电路中，R1、R2的电流与电压的关系如图乙所示，闭合开关，电阻R2 两端的电压为U2，通过电路的总电流为I，电路消耗的总功率为P；在不改变电源电压的情况下，用30Ω 的电阻R3 替换R1，此时R2两端的电压为U2'，通过电路的总电流为I'，电路消耗的总功率为P'，则（　　）

A．U2：U2'＝1：2 B．P：P'＝4：5 C．R1：R2＝3：1 D．I：I'＝1：4
14．如图甲所示的电路，R1为定值电阻，R2为滑动变阻器，电源电压为6V且保持不变，闭合开关S，滑片P从b端移动到a端的过程，电压表的示数U与电流表的示数I的关系如图乙所示，下列判断正确的是（　　）
A．R1的电阻为10Ω
B．滑动变阻器R2的最大阻值为20Ω
C．电路消耗的最大功率为3.6W
D．电路消耗的最小功率为1W
15．有两只灯泡L1和L2分别标有“PZ110﹣40”和“PZ110﹣60”的字样，若不考虑温度对电阻的影响，下列说法正确的是（　　）
A．正常发光时通过的L1电流大些
B．并联后接在110V的电源上，L2消耗地功率大些
C．串联后接在220V的电源上，它们都能正常发光
D．串联后接在110V的电源上，L1消耗地功率大些
16．如图为小明实验时所用电路，电路中电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，电源电压为6V且保持不变，实验
时操作正确并保证电路各元件安全，则在闭合开关后，移动滑片P的过程中
（　　）
A．电流表最小示数是0.3A
B．滑动变阻器允许接入的最大电阻是10Ω
C．电路消耗的最小功率是1.8W
D．R0消耗的最大功率是3.8W
17．如图所示电路，电源两端电压一定，灯L1标有“6V 2W”的字样，闭合开关，调节滑动变阻器的滑片位置，使灯L1正常发光时，电流表示数为I，电路总电功率为P，滑动变阻器的电功率为P1；用标有“6V　3W”字样的灯L2替换灯L1，当灯L2正常发光时，电流表示数为I′，电路总电功率为P′，滑动变阻器的电功率为P2．下列说法中不正确的是（　　）

A．用灯L2替换灯L1后，滑动变阻器滑片P应向右滑动
B．用灯L2替换灯L1，都正常发光时，电流表的示数变化了1A
C．I：I′＝2：3，P：P′＝2：3
D．I：I′＝2：3，P1：P2＝2：3
18．如图所示的电路中，电源电压恒为6V，灯丝电阻不随温度变化，灯泡L的额定功率为1.8W，当开关S1、S2都闭合时，通过灯泡的电流为I1，灯泡正常发光；当开关S1闭合S2断开时，通过灯泡的电流为I2，灯泡的功率是0.8W，则下列计算结果正确的是（　　）

A．灯泡电阻是20Ω
B．电阻R的阻值是10Ω
C．当开关S1闭合S2断开时，电阻R的功率是0.4W
D．I1：I2＝9：4
19．如图所示电路，各元件完好，下列说法正确的是（　　）
A．若甲乙都是电压表，S1、S2都闭合，则R1和R2并联
B．若甲乙都是电流表，S1闭合、S2断开，则乙表测R2电流
C．若甲电流表，乙是电压表，S1闭合、S2断开，则甲表测R2电流
D．若甲是电压表，乙是电流表，S1闭合S2断开，则甲表测电源电压
20．如右图甲所示的电路中，电源电压保持不变，R1是电阻箱，R2是定值电阻，当开关S闭合后，逐步改变电阻箱接入电路的电阻值，根据记录到电压表与电流表的示数，绘制的图象如右图乙所示。由此可知（　　）

A．电阻箱R1接入电路的最大电阻值为100Ω
B．定值电阻R2的电阻值为10Ω
C．电源两端电压为10V
D．当电压表为6V时，电阻箱的示数和R2的大小相等
21．如图所示，A，B是同种材料制成的电阻，他们的长度相等，A比B粗些，将他们串联在电路中，则A、B的电阻为RA、RB，流过A、B的电流IA、IB间的关系正确的是（　　）

A．R A＞R B B．IA＝IB C．IA＞IB D．R A＜R B
22．（双选）小亮用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5﹣2A，电压表的示数变化范围是4﹣10V，则下列结论正确的是（　　）

A．电压表测量滑动变阻器两端电压
B．变阻器连入电路的电阻变化范围是2～20Ω
C．电源电压为15V
D．定值电阻R0的阻值为5Ω
23．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大到最小，两个电阻的“U﹣I”关系图象如图2所示。则下列判断正确的是（　　）

A．电源电压为12V
B．定值电阻R1的阻值为10Ω
C．滑动变阻器R2的阻值变化范围为0﹣10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
24．标有“6V 4.8W”的小灯泡L和标有“6V 3.6W”的小型电加热器R，它们电流与电压变化的关系如图甲所示，现将它们连入图乙所示电路中，闭合开关，其中一用电器正常工作，下列说法正确的是（　　）

A．小灯泡的灯丝电阻与灯丝温度有关
B．电源电压为12V
C．电源电压减小2V，电流表示数为0.5A
D．电压表与电流表示数的比值始终不变
25．一支标有“220V 100W”的电烙铁，为使电烙铁正常工作时电功率为100W，而在不工作时，电烙铁的功率为25W，使之不会完全冷却。为此，某同学设计了如图所示的电路，其中，S为单刀双掷开关，L为一只额定电压为220V的灯泡。下列说法中正确的是（　　）

A．选用的灯泡规格应为“220V 100W”
B．当S拨向1时，电烙铁处于工作状态
C．当S拨向2时，电烙铁处于工作状态
D．在1s内，电烙铁在不工作状态下整个电路消耗的电能与正常工作状态相比，可节约50J的电能
26．如图所示，将灯L1、L2按甲、乙两种方式接在电压均为U的两个电路中。L1在甲、乙两个电路中的电功率分别为4W和9W，设两灯丝的电阻不变。下列说法中正确的是（　　）

A．L1、L2两灯灯丝电阻之比为2：1
B．甲图中灯L1、L2的功率之比为1：2
C．甲、乙两图中灯L1两端的电压之比为2：3
D．甲、乙两图中电路消耗的总功率之比为2：9
27．如图所示，一只标有“6V　3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断正确的是（　　）

A．无论怎样移动滑片P，电路中总功率不会超过2W
B．移动滑片P，电路中总功率最小值为0.6W
C．当滑片P滑至某个位置时，L和R的电功率相等
D．在滑片P由a滑向b的过程中，L的电功率一直是减小的
28．图所示电路中，R是定值电阻，灯泡L1、L2分别标有“8V 8W”和“6V 9W”，电路两端总电压U＝6V不变。只闭合开关S3时，电路消耗总功率为3W．开关都闭合时（忽略灯丝电阻变化）（　　）
A．L2正常发光
B．L1、L2、R并联
C．电路消耗总功率为9W
D．通过电阻R的电流是0.75A
29．把标有“36V15W”和“36V5W”的甲、乙两灯串联在电压是36V的电路中，则（　　）
A．因为甲灯额定功率较大，所以甲灯较亮
B．通过它们的电流相等，但实际功率不同，所以二者亮度不同
C．因为甲灯的电阻较小，所以甲灯较亮
D．因为乙灯实际功率较大，所以乙灯较亮
30．如图所示电路中，R1＝5Ω、R2＝R3＝10Ω，电源电压保持不变。当S1、S2都闭合时，电流表示数是0.6A，下列说法中正确的是（　　）
A．电源电压7.5V；
B．S1、S2都断开时，电路消耗的总功率是2.4W
C．S1、S2都断开时，R1两端的电压是2V
D．在相等的时间内，S1、S2都闭合时和S1、S2都断开时电流通过R3产生的热量之比是9：4
31．把标有“12V 36W”的灯泡L1和“8V 16W“的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（　　）
A．该电源的电压为24V
B．电路中的电流为2A
C．两灯泡的总功率为32W
D．灯L1的实际电压大于灯L2的实际电压
32．如图所示电路，电源电压恒为4伏，L1标有“6V 6W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（　　）

A．仅闭合S1、S3，L1不亮，L2亮
B．仅闭合S2、S3，电流表读数为0.4A
C．仅闭合S1、S2，电路总电阻为14Ω
D．仅闭合S3，电路消耗的总功率为1W
33．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（　　）

A．电路中电源电压为18V
B．电阻R1的阻值为27Ω
C．断开S1后，电压表的示数变大
D．断开S1前后，电流表的示数之比为4：1
34．小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为0～0.6A，电压表的量程为0～3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W，滑动变阻器R0的最大阻值为20Ω，允许通过的最大电流为0.5A，将开关S闭合后，要保证电路中各个元件正常工作，以下说法不正确的是（　　）

A．通过电阻R的电流最大值为0.4A
B．滑动变阻器接入电路的最小值为5Ω
C．电压表示数最大的变化量为1V
D．滑动变阻器R0消耗的最大功率为1.2W
35．在做“电流通过导体时产生的热量与什么因素有关”的实验时，采用了如图所示的实验装置。两个透明的容器中密闭了等量的空气，u型管中液面的变化反映了密闭空气温度的变化，下列说法正确的有（　　）

A．该装置是探究电流产生的热量与电阻大小的关系
B．电流在B装置中产生的热量较多
C．该装置是利用U型管中液体的热胀冷缩反应电阻放出热量的多少
D．该实验运用了控制变量法和转换法
36．如图所示电路，电源电压保持不变，且定值电阻不随温度变化，当开关S闭合、S1断开时，电流表A1、A2的示数之比1：3，电路消耗的总功率为5.4W；当开关S、S1都闭合，电路消耗的总功率为6.6W．则下列说法正确的是（　　）

A．R1和R2的阻值之比为2：1
B．R1和R2的电功率之比为2：1
C．S、S1都闭合时，电流表A1、A2的示数之比5：9
D．S、S1都闭合时，R2和R3的电功率之比为3：2
37．为测量小灯泡的电功率，某实验小组选用了如图所示的电路图进行实验，其中小灯泡上标有“2.5V 0.5W“的字样（灯丝的电阻随温度的升高而变大），电源的电压恒为4.5V，则（　　）
A．当小灯泡正常发光时，电路中的电流为0.2A
B．当小灯泡正常发光时，滑动变阻器与小灯泡两端的电压之比为4：5
C．当小灯泡正常发光时，10min内电路消耗的总电能为300J
D．当小灯泡两端的实际电压为额定电压的一半时，其实际功率大于0.125W
38．在如图所示的电路中，已知灯L1标有6V﹣4W字样，灯L2标有9V﹣9W字样。闭合开关S后，灯L1恰能正常发光。则下列说法中正确的是（不考虑温度对灯丝电阻的影响）（　　）





A．电流表A1的示数是1 A B．L2不能正常发光
C．L1、L2的总功率为13W D．电压表的示数为6V
39．标有“220V 1100W”的电熨斗和电动机都在额定电压下工作1h，则下列说法不正确的是（　　）
A．通过电熨斗和电动机的电流都是0.2A
B．电熨斗和电动机线圈的电阻值都是44Ω
C．电熨斗和电动机在这1h内消耗的电能都是1.1kW?h
D．电熨斗和电动机在这1h内产生的热量都是3.96×l06J



参考答案
一．多选题（共39小题）
1．BCD； 2．ABC； 3．ABD； 4．ABCD； 5．BC； 6．BC； 7．BD； 8．BD； 9．AC； 10．AB； 11．BCD； 12．ABD； 13．BC； 14．ABC； 15．BD； 16．ABC； 17．AB； 18．ABC； 19．BD； 20．AD； 21．BD； 22．AB； 23．BD； 24．ACD； 25．ABD； 26．ACD； 27．BCD； 28．CD； 29．BD； 30．BCD； 31．BC； 32．BD； 33．AB； 34．ABD； 35．ABD； 36．BCD； 37．ABD； 38．BD； 39．ABD；
