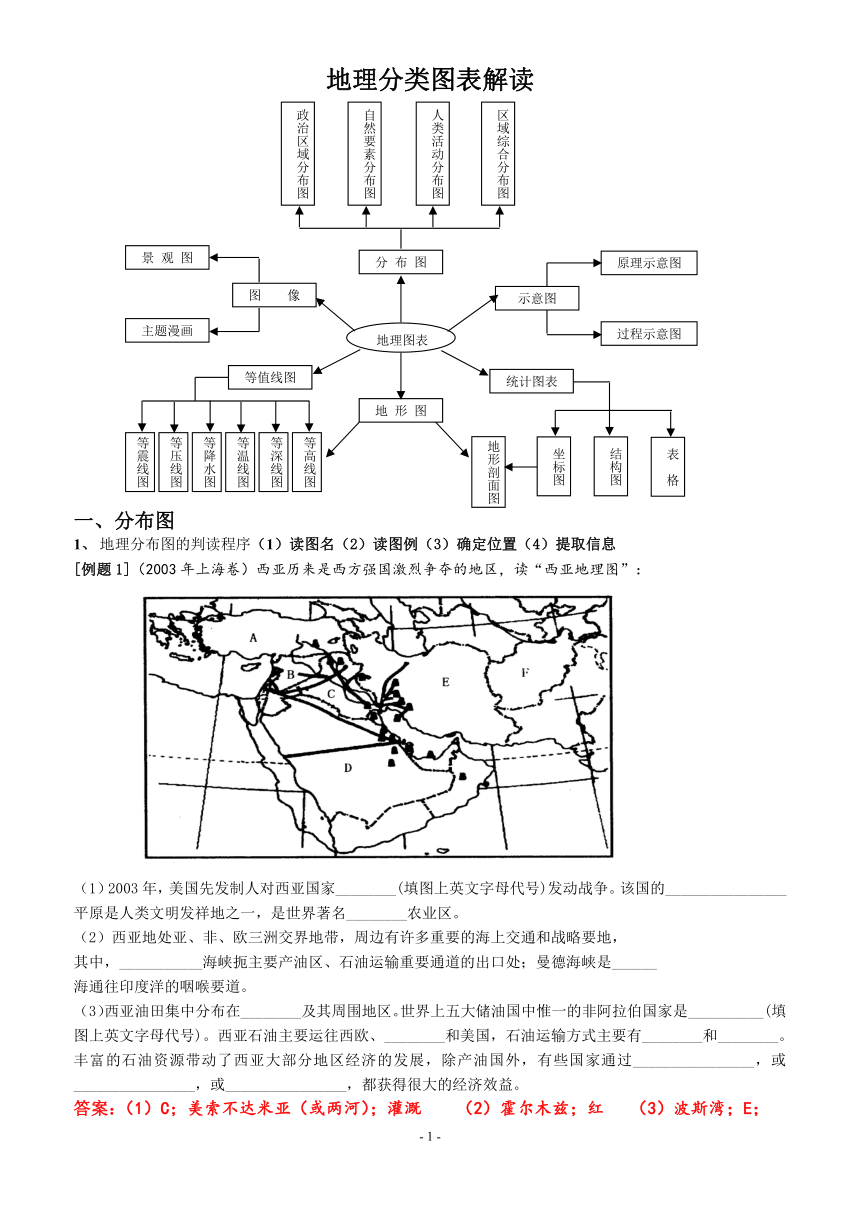

地理分类图表解读
一、分布图
1、 地理分布图的判读程序（1）读图名（2）读图例（3）确定位置（4）提取信息
[例题1]（2003年上海卷）西亚历来是西方强国激烈争夺的地区，读“西亚地理图”：
（1）2003年，美国先发制人对西亚国家________(填图上英文字母代号)发动战争。该国的________________平原是人类文明发祥地之一，是世界著名________农业区。
（2）西亚地处亚、非、欧三洲交界地带，周边有许多重要的海上交通和战略要地，
其中，___________海峡扼主要产油区、石油运输重要通道的出口处；曼德海峡是______
海通往印度洋的咽喉要道。
（3）西亚油田集中分布在________及其周围地区。世界上五大储油国中惟一的非阿拉伯国家是__________(填图上英文字母代号)。西亚石油主要运往西欧、________和美国，石油运输方式主要有________和________。丰富的石油资源带动了西亚大部分地区经济的发展，除产油国外，有些国家通过________________，或________________，或________________，都获得很大的经济效益。
答案：（1）C；美索不达米亚（或两河）；灌溉 （2）霍尔木兹；红 （3）波斯湾；E；
日本；海运；输油管收取油管过境费；进口原油加工后再出口；向产油国输出劳务
[例题2]（2003年上海卷）图12-12中的图(一)(二)(三)是“我国部分灾害分布”示意图，图(四)是“我国自然灾害区划”示意图。读图填空并回答：
将下列自然灾害的英文字母代号填入（1）、（2）小题的相应空格内：
A．洪水 B．风暴潮 C．干旱 D．水土流失 E．泥石流 F．台风
（1）图示的各自然灾害中，在我国分布地区最广的是________、________。在图(四)中，地区Ⅰ与地区Ⅲ共有的自然灾害是________(多项选择)；在地区Ⅱ内_________、________灾害的分布地区最广；与其他地区相比，地区Ⅳ________灾害的分布最为集中。
（2）(多项选择)按所在的地球圈层与灾害成因分类，在图示的各自然灾害中，发生在 岩石圈中的是________，发生在大气圈中的是________，发生在水圈中的是________。
（3）针对我国自然灾害频繁发生的国情，开展防灾减灾活动，对我国的生产建设和人民生活意义重大。写出我国加强防灾设施建设的具体实例。(至少3例)
答案：（1）A；C；ABCF；C；D；E （2）DE；CF；AB （3）兴建长江三峡（或葛洲坝、小浪底）大型水利枢纽（水库）在黄河中上游(或黄土高原)、长江中上游地区植树造林加强水土保持或加固长江黄河堤防等沿海一带修建海防林(或在城市内疏通排水通道
二、等高线地形图
1、等高线地形图的判读
（1）掌握等高线图的基本特性
①数量：读出任一点的海拔高度；比较两点的海拔高度可换算温差；以两地的水平距离测算地面实际距离；根据两地的海拔高度可计算出相对高度。如陡崖的相对高度计算公式为：（x-1）d≤△H＜(x+1)d，x为陡崖处汇集的等压线的条数，d为图中的等高距。陡崖顶部的绝对高度计算公式为：m≤H＜(m+d),
m为陡崖处汇集的等压线最大值，d为图中的等高距。
例题:
1.在等高距为100米的地形图中，3条等高线重叠于某山崖处，该山崖的相对高度不可能为
A.180米　　 B.220米　　 C.320米　　 D.380米
1.在等高距为100米的地形图中，3条等高线重叠于某山崖处，该山崖顶部的绝对高度可能为:
A.220米　　 B.320米　　 C.380米　　 D.460米
②形态：地表呈现各种各样的形态，每一种地貌形态都有一定的外部特征，在等高线图上会以不同的形态表示出来。看等高线的疏密，可知道坡度的陡缓；看等高线的形状，可确定地貌类型。
例题:

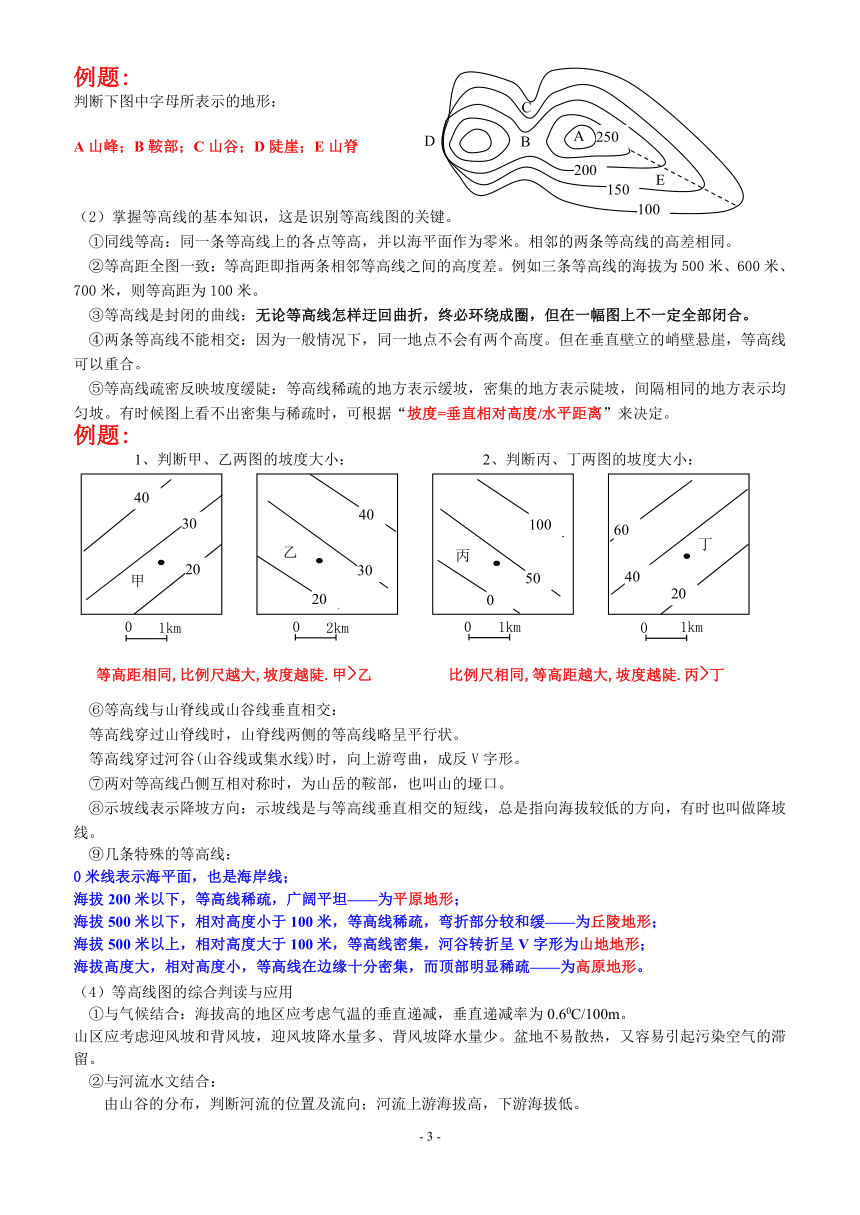

判断下图中字母所表示的地形：
A山峰；B鞍部；C山谷；D陡崖；E山脊
（2）掌握等高线的基本知识，这是识别等高线图的关键。
①同线等高：同一条等高线上的各点等高，并以海平面作为零米。相邻的两条等高线的高差相同。
②等高距全图一致：等高距即指两条相邻等高线之间的高度差。例如三条等高线的海拔为500米、600米、700米，则等高距为100米。
③等高线是封闭的曲线：无论等高线怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合。
④两条等高线不能相交：因为一般情况下，同一地点不会有两个高度。但在垂直壁立的峭壁悬崖，等高线可以重合。
⑤等高线疏密反映坡度缓陡：等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相同的地方表示均匀坡。有时候图上看不出密集与稀疏时，可根据“坡度=垂直相对高度/水平距离”来决定。
例题:
1、判断甲、乙两图的坡度大小： 2、判断丙、丁两图的坡度大小：
等高距相同,比例尺越大,坡度越陡.甲>乙 比例尺相同,等高距越大,坡度越陡.丙>丁
⑥等高线与山脊线或山谷线垂直相交：
等高线穿过山脊线时，山脊线两侧的等高线略呈平行状。
等高线穿过河谷(山谷线或集水线)时，向上游弯曲，成反V字形。
⑦两对等高线凸侧互相对称时，为山岳的鞍部，也叫山的垭口。
⑧示坡线表示降坡方向：示坡线是与等高线垂直相交的短线，总是指向海拔较低的方向，有时也叫做降坡线。
⑨几条特殊的等高线：
0米线表示海平面，也是海岸线；
海拔200米以下，等高线稀疏，广阔平坦——为平原地形；
海拔500米以下，相对高度小于100米，等高线稀疏，弯折部分较和缓——为丘陵地形；
海拔500米以上，相对高度大于100米，等高线密集，河谷转折呈V字形为山地地形；
海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏——为高原地形。
（4）等高线图的综合判读与应用
①与气候结合：海拔高的地区应考虑气温的垂直递减，垂直递减率为0.60C/100m。
山区应考虑迎风坡和背风坡，迎风坡降水量多、背风坡降水量少。盆地不易散热，又容易引起污染空气的滞留。
②与河流水文结合：
由山谷的分布，判断河流的位置及流向；河流上游海拔高，下游海拔低。
水库坝址宜选择峡谷地段(水平距离窄，垂直落差大) ；水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地或小盆地，这些地区不仅库容大，且有较大的集水面积。
③与运输线路结合：
建铁路、公路应建在坡度平缓的地区，翻山时应选择缓坡，并通过鞍部；要利用有利的地形地势，充分考虑路线的长度、坡度、少过河建桥；避免通过高寒区、沙漠区、沼泽区、永久冻土区、地下溶洞区等
引水线路的选择应从地势高处向地势低处。
输油管道的选择，路线尽可能短，尽量避免通过山脉、大河等。
④与“点”的区位结合：
工厂区位的确定要从多方面进行分析，对环境有污染的厂矿，要选择河流下游，常年主导风向的下方，结合地质地形条件，宜放在地基坚实，等高线间距较大的地形平坦开阔的地方；
若是电子、半导体、感光器材厂等需要建在空气清洁、环境优美的地点，从经济效益考虑，要尽量接近原料、燃料、水源等资源产地。
港口的建设应考虑选择在避风深水海湾；避开含沙量大的河流(以免引起航道淤塞)。
气象站应建在地势坡度适中、地形开阔的地点。
疗养院应建在地势坡度较缓、气候宜人、空气清新的地方。
⑤与农业生产结合：
根据等高线地形图反映出来的地形类型、地势起伏、坡度缓急、结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案；如平原地区发展耕作业，山地、丘陵地区发展林业、畜牧业。
例题:
根据下列材料回答问题。
材料一：我国东部某地区等高线示意图
材料二：该地区相关气候资料
气 温（℃） 降 水（mm）
1月 7月 1月 7月 全年
5.5 28 50 175 1450
（1）该地区耕地类型主要是_______________，主要粮食作物是______________。图中①②③处将布局粮食种植业、果树栽培业和蔬菜、畜禽业，按照因地制宜、发挥优势的原则，粮食种植业应安排在_____________；蔬菜、畜禽业应安排在_____________；果树栽培业应安排在_____________。（填代号）
（2）图中甲坡植被受到破坏成为荒坡，则对其合理整治的措施是
A.种草放牧山羊 B.修梯田，种甜菜 C.种植马尾松等喜阳林木 D.种植香蕉等热带水果
（3）在城镇周围准备建水泥厂和食品厂，根据工业布局的有关原则，水泥厂应建在_______________，理由是_______________；食品厂应建在_______________，理由是_______________。（在图中⑤～⑧四地中选择）
（4）若要在该地建一小型水电站，请你选取一个合适地点，用图例符号画在图中适当位置，并说明这样安排的理由。
解析：由等高线特征和图中水电站，判定耕地为水田，粮食作物为水稻，①②③地农业类型的确定主要依据各地自然条件特点确定主导因素。由于地处南方地区，因此适宜种植马尾松等速生林为主。各工厂区位的选择要运用综合思维，从影响因素，即经济、社会、环境因素进行综合分析，确定主导因素。
答案：（1）水田 水稻 ② ③ ① （2）C
（3）⑦ 在盛行风向垂直郊外，不污染城镇 ⑧ 食品厂污染小，接近消费市场
（4）画图略 筑坝的工程量小、蓄水量大、投资少、效益高。

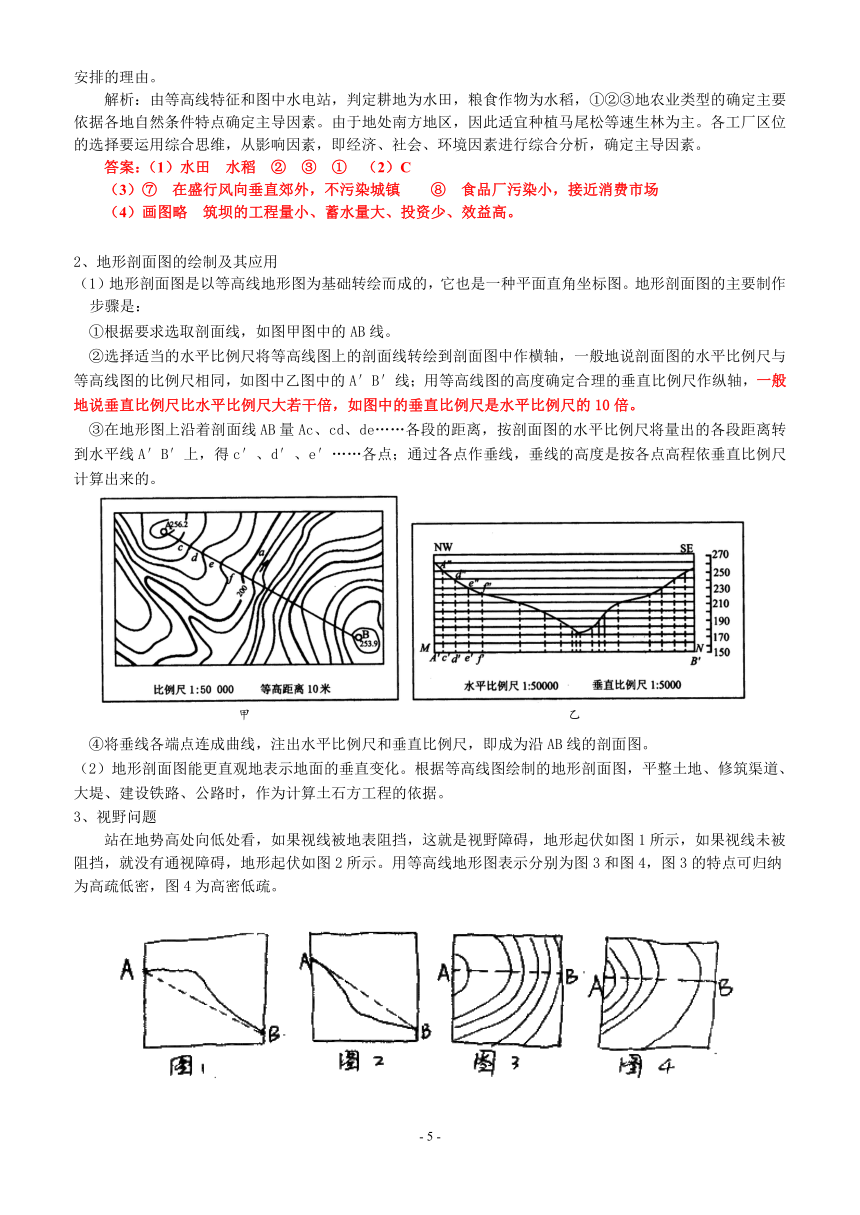

2、地形剖面图的绘制及其应用
（1）地形剖面图是以等高线地形图为基础转绘而成的，它也是一种平面直角坐标图。地形剖面图的主要制作步骤是：
①根据要求选取剖面线，如图甲图中的AB线。
②选择适当的水平比例尺将等高线图上的剖面线转绘到剖面图中作横轴，一般地说剖面图的水平比例尺与等高线图的比例尺相同，如图中乙图中的A′B′线；用等高线图的高度确定合理的垂直比例尺作纵轴，一般地说垂直比例尺比水平比例尺大若干倍，如图中的垂直比例尺是水平比例尺的10倍。
③在地形图上沿着剖面线AB量Ac、cd、de……各段的距离，按剖面图的水平比例尺将量出的各段距离转到水平线A′B′上，得c′、d′、e′……各点；通过各点作垂线，垂线的高度是按各点高程依垂直比例尺计算出来的。
④将垂线各端点连成曲线，注出水平比例尺和垂直比例尺，即成为沿AB线的剖面图。
（2）地形剖面图能更直观地表示地面的垂直变化。根据等高线图绘制的地形剖面图，平整土地、修筑渠道、大堤、建设铁路、公路时，作为计算土石方工程的依据。
3、视野问题
　　站在地势高处向低处看，如果视线被地表阻挡，这就是视野障碍，地形起伏如图1所示，如果视线未被阻挡，就没有通视障碍，地形起伏如图2所示。用等高线地形图表示分别为图3和图4，图3的特点可归纳为高疏低密，图4为高密低疏。
例题：
潜水等水位线图就是潜水面等高线图。它是根据潜水面上各点的水位标高绘制成的；一般绘在等高线地形图上。绘制的方法与绘制地形等高线的方法类似。读图3潜水等水位线图，
1．图中四口井中，水面离井口最近的是 （ C ）
A．① B．② C．③ D．④
2．下列根据图中信息的推断，正确的是 （ A ）
A．潜水位随着地势的高低起伏而起伏
B．山脊的潜水比山谷的潜水埋藏浅
C．山脊是潜水的补给区，山谷是潜水的排泄区
D．潜水的运动方向是从山谷到山脊
读我国山水风景区最宜欣赏时间与纬度关系图，按规律推理，④处欣赏时间较短的原因可能是： B
A．纬度低　　B．地势高　　C．雨季长　　D．气温高
练习题:
一.单选题:
读下面我国某地区等高线地形图，判断回答1~2题
1．图中无河流标示的山谷(干谷)谷底和谷顶的高差至少是
A.40米 B．30米 C．20米 D．10米
C (提示：山谷是等高线向地势高处弯曲的地方，位于图中东经129°附近，干谷谷顶大于或等于80米，谷底小于或等于60米，因此高差至少20米)
2.图中支流汇入干流处与甲点处的纬度和经度差分别
A．0.5°和1.5° B．0.25°和0.5°
C．0.5°和0.25° D．1.5°和0.5°
B(提示：支流汇人干流处约在128．5°E、43．5°N处)
读图，回答3—5题：
3．若甲图为某山区等高线地形图(单位：米)，且该地多岩崩和泥石流等地质灾害，图中最易发生泥石流灾害的是
A．A地 B．B地 C．C地 D．D地
B(提示：B处靠近断层，又位于易汇水的山谷处)
4．若乙图为甲图中某地等高线的一部分，实线为等高线(单位：米)，虚线为泥石流路线．某游客此时正好位于O点，则其正确的逃生路线是图中①一④中的哪一条路线:
A．① B.② C．③ D．④
B(提示：①④为泥石流运动方向，不适宜逃生；①向低处、②向高处，泥石流由高处向低处流动)
5．若救护直升机位于山顶H处，被困游客位于A、B、C、D四点中的何点，才能被救护人员直接观测到
A．A点 B．B点 C．C点 D．D点
B(提示，A处附近有300米闭合等高线形成的小山峰阻挡视线；D处为凸坡；c为陡崖底部)
某班学生分别绘制中国大陆部分地区地形剖面图，剖面线分别为甲组沿89°E，乙组120°E，丙组32°N，丁组42°N，四组图幅大小相近。据此回答6~9题：
6．四幅田中，垂直比例尺最小的是 ( )
A．甲组图 B．乙组图 C．丙组图 D．丁组图
A(提示，甲组沿89°E画削面，穿过了我国陆上地势最高点和最低点)
7．四幅图中能很好反映我国地势三级阶梯的是 ( )
A．甲组图 B．乙组图 C．丙组田 D．丁组图
C(提示：甲组剖面图穿过我国地势一、二阶梯；乙组在第三阶梯；丁组为二、三阶梯)
8．丁组同学绘制的剖面图沿线植被变化较好地体现了 ( B )
A．从赤道向两极的地域分异规律 B.从沿海向内地的地域分异规律
C.山地的垂直地域分异规律 D．非地带性变化
9．四幅图中，会通过四川盆地北部的是 C
A．甲组图 D．乙组图 C．丙组图 D. 丁组图
图为某山地的局部等高线图，等高距为20米，AB为空中索道。回谷10—12题：
10．田中索道AB的长度约为
A.300米 B．320米 C．310米 D.305米
B(提示：AB两地水平距离300米，垂直落差100米，索道长度应在320米左右)
11．乘索道上行的方向是
A，东北 B．西南 C.正北 D．正南
C(提示：根据指向标定向)
12．图中有一瀑布，则瀑布及选择观赏的位置分别位于
A.乙、甲 B．丙、丁 C．丙、甲 D．乙、丁
D(提示：瀑布应在有水且有断层的地方，观赏应仰视为宜)
二、综合题
下图为我国某地地形图，图中A、B、C、D、E为居民点，回答：
（1）该地位于我国哪一个地形区 居民点的分布有何特点
（2)图中A居民点夏季水患威胁严重，简要分析其原因并提出解决办法。
（3）为加强图示区域西部山区农业资源的综合开发，应该采取什么措施
（4)现规划修建一座水库，大坝建在图中的甲处，设计库区最高水位为150米。那么，需要搬迁的居民点有哪几个
（5)新建水库将对当地生产和生活发挥哪些作用
(1)东南丘陵沿河分布
(2)原因：季风气候，夏季降水量大而集中；位于河流交汇处，来水量大；地势低平；河道弯曲．排水不畅。 解决办法：上游修建水库．控制洪水；裁弯取直，疏通河遭；修建防洪堤坝等
（3)发展立体农业；搞好优势资源的系列开发(或固地制宜．开展多种经营) (4)B、C、E (5)防洪、灌溉、发电、水产养殖、供水、旅游、航运等
三、等值线图（除等高线地形图外）
地理要素等值线图很多，常见的主要有等温线图、等降水量线图、等压线图、等深线图、等震线图、等盐度线图、PH等值线图、等年太阳辐射量图、等人口密度线图等。
无论何种等值线图，在判读时都要注意走向、弯曲形态、疏密状况、形状变化及影响分布的主要因素。下面主要介绍等温线图、等压线图判读方法。
1、等温线图
（1）判断南、北半球位置：自北向南等温线的度数逐渐减小或自南向北等温线的度数逐渐增大的是南半球。自北向南等温线的度数逐渐增大或自南向北等温线的度数逐渐减小的是北半球。
（ 2）判断陆地、海洋位置：冬季陆地上的等温线向低纬弯曲(表示冬季的陆地比同纬度的海洋温度低)，海洋上的等温线向高纬弯曲(表示冬季的海洋比同纬度的陆地温度高)。 夏季陆地上的等温线向高纬弯曲(表示夏季的陆地比同纬度的海洋温度高)，海洋上的等温线向低纬弯曲(表示夏季的海洋比同纬度的陆地温度低)。
（3）判断月份(1月或7月)：判断月份时，要注意南、北半球的冬夏季节的差异性。
1月：北半球陆地上的等温线向南弯曲，海洋上的等温线向北弯曲；南半球陆地上的等温线向南弯曲，海洋上的等温线向北弯曲。
7月：北半球陆地上的等温线向北弯曲，海洋上的等温线向南弯曲；南半球陆地上的等温线向北弯曲，海洋上的等温线向南弯曲。
（4）判断寒暖流：
洋流流向与等温线的凸出方向一致的。寒流中心比同纬度的其它地水温低，故等温线向低纬弯曲。暖流中心比同纬度的其它地水温高，等温线向高纬弯曲。
（5）判断地形的高、低起伏：陆地上的等温线向低纬凸出的地方，说明该处地势升高；等温线向高纬凸出的地方，说明该处地势降低。在闭合等温线图上，越向中心处，山地等温线的数值越小；盆地等温线的数值越大。
例题：
读“我国东部某地1月等温线分布图”，完成1～2题。
1.判断图中①②两地的气温
A.①处在0 ℃以上，②处在4 ℃以上
B.①处在0 ℃以下，②处在4 ℃以上
C.①处在0 ℃以下，②处在4 ℃以下
D.①处在0 ℃以上，②处在4 ℃以下
2.下列叙述不恰当的是
A.②处可能为四周高、中间低的盆地地形
B.图示地区的耕作业以种植水稻为主
C.其他条件相同的情况下，①处的降水量稍多
D.如果该地的植被遭到破坏，会导致土地的荒漠化
解析：本组题通过等温线的分析，主要考查地形状况对气温分布、地理环境及其发展变化的影响等。
第1题，由等温线的分布规律可知①处温度应介于0 ℃～4 ℃之间。据图，①处温度没有大于0 ℃，也不等于0 ℃，所以①处温度在0 ℃以下，同理可分析②处温度在4 ℃以上，应选B。
第2题，A项正确，由第1题分析可知②处可能是盆地或洼地，①处可能是山岭。B项正确，由题干可知，该地位于我国南方地区，自然是以种植水稻为主。C项正确，①处为山区，山区的降水较多，尤其地形雨容易形成。D项不恰当，土地荒漠化主要出现在干旱、半干旱地区，而此处为我国湿润地区，降水较多，如果植被被破坏，会使水土流失加剧，而不会形成荒漠。
3、下面四幅图中，表示7月份等温线分布规律的是：
（6）判断温差的大小：一般情况下，不论时空，等温线密集，温差较大，反之，温差较小。从世界和我国气温分布特征可知：
①冬季等温线密，夏季等温线稀。因为冬季各地温差较夏季大。
②温带等温线密，热带地区等温线稀。因为温带地区的气温差异大于终年高温的热带地区。
③陆地等温线密，海洋等温线稀。因为陆地表面形态复杂，海洋的热容量大，所以陆地的温差大于海面。
　　 数值范围与极值 延伸方向 疏密程度 弯曲状况 局部小范围闭合
等温线 　①区域所在半球：
　向北递减—北半球
　向南递减—南半球
　②区域气温差别幅度大小 　①与纬线平行（太阳辐射）
　②与海岸线平行（海陆位置）
　③与等高线平行（地形、地势） 　①判断温差大小：密大疏小
　②冬季密，夏季疏
　③温带密，热带疏
　④陆地密，海洋疏 　①向高纬凸：陆地夏季、海洋冬季、暖流、地势低
　②向低纬凸（略）
　③分布规律：“高高低低” 　①盆地闭合曲线：夏炎热中心，冬温暖中心
　②山地、高原闭合曲线：冬夏均为低温
　③表示温度不在正常范围特点：“大于大的”或“小于小的”
2、等压线图
等压线是指某个水平面上的气压相等各点的连线。等压线图的判读，首先要识别气压场的基本形式，其次判断风力大小及风向，最后分析天气变化。
分析等压线图思路是：
（1）判断高压中心和低压中心：等压线上的数值由中心向四周变小的为高压中心；在等压线上的数值由中心向四周变大的为低压中心。
（2）判断水平方向上、垂直方向上的气压高低：
水平方向上：高压区为下沉气流，天气晴朗；低压区为上升气流，多阴雨天气。
垂直方向上：近地面气压高，高空气压低；地势高气压低，地势低气压高。
（3）判断高压脊(线)和低压槽(线)：
高压脊：等压线中弯曲最大，其数值由高指向低处为高压脊(类同于等高线图中的山脊)。
低压槽:等压线中弯曲最大处其数值由低指向高处为低压槽(同于等高线图中的山谷)。
（4）判断鞍部：鞍部两个高压和两个低压交汇处，气压比高压中心低，比低压中心高。
（5）判断风向和风力大小
北半球近地面气压场中风向是由高压指向低压并向右斜穿等压线；南半球近地面气压场中风向是由高压指向低压并向左斜穿等压线。
在判断时，首先要知道图示区域是在北半球还是南半球。判断方法为：
①作图法。如要知道图中A点的风向，先经此点画一条虚线（见图中虚线），这条线要与等压线垂直，箭头指向气压较低的方向。如果图示区域是在北半球，接下来将这根线向右偏转大约45°（见图中带箭头的实线），然后读出风向。如图，A点的风向为东南风。
②口决法。在北半球，“背风而立，低压在左，高压在右”。此口诀在图上的表现为风向箭头的左侧为低压，右侧为高压。
在高空中，风向与等压线平行。
风力大小：取决于水平气压梯度力。在同一幅图中等压线越密集，风力越大；等压线越稀疏，风力越小。
（6）判断天气状况
①、低压中心地区：气流以上升为主，多阴雨天气。
②、高压中心地区：气流以下沉为主，多为干晴天气。
③、由低纬海面吹向高纬陆地的风，多为温暖湿润。
④、由高纬内陆吹向低纬地区的风，多为寒冷干燥。
⑤、无论冷锋暖锋，降水区域总是位于锋面的冷气团一侧
　　 数值范围与极值 延伸方向 疏密程度 弯曲状况 局部小范围闭合
等压线 　①区域气压差别幅度大小
　②判读高、低气压中心位置 　①判读近地面风向：顺着风向等压线值越来越小
　②分析天气变化（略） 　判断风速大小：
　密集风速大
　稀疏风速小 　①高压脊：
　高气压中向数值
　低处凸出的区域
　②低压槽：
　低气压中向数值
　高处凸出的区域
　③垂直方向：
　凸的地方为高压区
　凹的地方为低压区 　①判读气压场类型：
　高气压：中高周低
　低气压：周高中低
　②表示气压不在正常范围特点：“大于大的”或“小于小的”
例题：(2002年广东卷)
（1）M处的气压数值可能为（ ）
A．1020、1012.5 B．1017.5、1020
C．1017.5、1015 D．1015、1012.5
（2）N处的盛行风向不可能是（ ）
A．南风 B．西风 C．西南风 D．东北风
（3）图示地区4月份因大陆气团与海洋气团交绥而降水较多的地方是（ ）
A．①　　B．②　　C．③　　D．④
解析：。第(1)题：因为相邻两条等值线的数值可能相同，也可能相差一定数值。图中M点与其南部(1015. 0))、北部(1015.0)的等压线相对比，可知其值可能为：1012.5、1015.0、1017.5。M点所在等压线与其西部相邻的另一等压线(1017.5)相比较，其数值可能为：1015.0、1017.5、1020.0。以上两条分析的数值交集即为M点可能的数值。第(2)题：N处位于低压中心(气旋)的南侧，气压梯度力应该由南向北，在北半球右偏，应该是偏南风或西风，但不会出现偏北风。第(3)题：我国东部降水的主要类型是锋面雨，锋面的移动规律性较强，4月份夏季风刚刚生成，徘徊在南部沿海一带，在我国的南岭以南开始出现雨带。
答案：（1）C （2）D （3）D
3、等降水量线图的判读与应用
　　 等降水量线图的判读与上述等温线图的判读方法相似，也主要是看等降水量线的走向、疏密及数值等几个方面，其具体判读方法总结如下：
　　（1）判断降水的地区分布差异大小
　　密集——降水的地区分布差异大
　　稀疏——降水的地区分布差别小
　　如右图，B地区等降水量线比A地密集，B地区降水分布差别比A地大。（图中单位mm，下同）
　　（2）判断海陆影响
　　 　等降水量线与海岸线大致平行——降水自沿海向
　　内陆减少。如右图是我国辽宁省年降水量等值线分布
　　状况，降水由东南沿海向西北内陆减少。
　　（3）判断迎风坡和背风坡
　　等降水量线与山脉走向平行
　　多雨——迎风坡 少雨——背风坡
例题1：
读“四幅等降水量线图”，判断下列说法正确的是：
A.甲图中因为B处等降水量线密集，故B处降水量比A处多
B.乙图中降水量的变化大致与山脉走向一致
C.丙图中A地降水量多于B地，原因是A地势山地的迎风坡，而B地为北风坡
D.丁图中，A处降水多于B处，原因是A处地势低，气温高，空气以上升运动为主。
例题2：
下图所示是我国东经110°以东地区的月等降水量线分布状况，M、N、P、Q分别代表不同纬度带的四个地区，根据图中提供的信息，完成1—2题：
1、用字母表示的四个地区中，最容易发生春旱的地区是
　　A、M　　B、N　　C、P　　D、Q
2、N地区最可能是我国的
　　A、东北地区　　 B、华北地区　　
C、长江中下游地区　 　D、华南地区
1、D　 2、C
例题3：
下图为某地年等降水量线分布示意图，读图后回答。
（1）A点所处的国家是 。A点附近地区降水量多的原因是 ，该地区自然带的分布体现了 特征。
（2）A点附近地区能源资源较丰富，请写出其中的一种 。从可持续发展的角度看，该地区最适宜发展的农业生产类型是 。
解析：根据图中所示的经纬度，纬度为30°N,经度为95°E，可以确定A为中国；根据等降水量线的分布规律和A处的位置，可以确定位于我国西南地区，降水丰富；此处的等高线密集，坡度较大，体现了垂直地带性规律，应发展林业。
答案：（1）中国 位于山地迎风坡，受西南季风影响，降水丰富 垂直地带性
（2）水能（森林、地热等） 林业
4、等盐度线
　　（1）盐度的影响因素
影响盐度分布的因素 因素 影响
降水量与蒸发量 　降水量越大盐度越低；蒸发量越大，盐度越高。降水量>蒸发量，盐度较低；蒸发量>降水量，盐度较高
入海径流 　有大量江河淡水注入的海区，盐度偏低；大洋边缘盐度往往比中心低，如大江大河入海口处海水盐度比周围海区盐度低。
洋流 同纬度地带，寒流经过的海区，盐度偏低；暖流经过的海区，盐度偏高。
　　（2）从全球范围看，受降水量与蒸发量的影响，盐度的变化为从副热带海区向两侧的高纬度和低纬度递减。
　　（3）入海径流使得等盐度线发生弯曲。大江大河入海口处由于径流注入，等盐度线向盐度较高的大洋凸出，且径流越丰富的季节或地区等盐度线弯曲的越明显。
　　（4）洋流对等盐度线的影响
　　以太平洋为例，如下图，根据等盐度线的弯曲规律，
　　以副热带为界，寒暖流等盐度线弯曲的方向不同。
例题1：
1、 图1—2中，影响等值线向外海凸出的主要因素是
A.降水 B.暖流 C.寒流 D.径流
2、在等值线的年内变动中，Q点（2.8等值线上的最东点）距大陆最近的时段是:
A.2月 B.5月 C.7月 D.10月
第1题：图中等盐度线向海外凸出的海区海水盐度与其他海区相比是偏低的。引起海水盐度低的原因有降水偏多、大陆径流注入、寒流经过等因素，图中海域位于上海附近，长江的入海口，因此，海水盐度低的主要原因是长江径流的大量注入。
第2题：Q点位于2.8等值线的最东点，在Q点和大陆之间的海水盐度低于2.8，Q点向大陆靠近，则该海区海水盐度将会变高，当Q点距离大陆最近时，该海区的海水盐度达到最大值，由第4题可知，此时长江径流量为年内最小值，对沿海海水稀释作用减弱，长江的径流量是夏秋多，冬春少，故应为2月份左右。
答案：4.D 5.A
5、等太阳高度线图的基本知识及判读技巧
　　等太阳高度线图是一种比较新颖的等值线图。这种示意图用等太阳高度线（由太阳高度角相等的各点连接而成的线）反映某一时刻太阳高度的全球分布状况。
　　等太阳高度线图判读的基本内容主要有：太阳直射点的经度和纬度的判读、各地地方时的推算、各地太阳高度的大小的推算和比较、昼夜长短的变化及与图示时间和季节相关的地理现象等。判读时掌握以下一些技巧有助于正确解答问题：
　　1、如果没有特殊的数字标注，等太阳高度线图中最大的圆圈就是太阳高度为0°的等太阳高度线，即为晨昏线；而图中其余部分各地的太阳高度角均大于0°，因此也可以说图中所示的半球全部为昼半球。在这种图上，一般来说太阳直射经线以东最大的半圆为昏线，以西最大的半圆为晨线。但在有数字标注的图上，其最大的圆圈并不表示太阳高度为0°的等太阳高度线，因此也就不是晨昏线。这种局部等太阳高度线图表示的只是昼半球中太阳高度比较大的一部分。
　　2、示意图的中心点为太阳直射点，所以通过该点的经线地方时为12点正；通过该点的纬线即为此日太阳直射的纬线，其太阳高度为90°。根据该纬线可以推知此时太阳直射点所在的半球及季节。
　　3、在太阳直射的经线上，太阳高度角相差多少度，纬度就相差多少度；如果太阳直射赤道，则赤道上太阳高度相差多少度，经度就相差多少度；如果太阳直射其他纬线，此纬线上太阳高度相差多少度，经度的差值一定大于太阳高度的差值。
　　4、由于太阳直射经线上太阳高度南北跨度为180°，因此该经线上的纬度跨度也应该是180°。当太阳直射赤道时，此经线的最北点为北极，最南点为南极；太阳直射北半球时，北极点位于最北点以南，北极点与最北点的距离为太阳直射的纬度度数，图上没有南极点；太阳直射南半球时，南极点位于最南点以北，南极点与最南点的距离为太阳直射的纬度度数，图上没有北极点。
　　5、在判读时要注意正午太阳高度与太阳高度的区别；地方时、北京时间和世界时的区别等。
例题1：
读图分析回答：
（1）、我国140千卡/厘米2·年的太阳等辐射值线从大兴安岭向西南，经 、 、
再折向到西藏南部。
（2）、为什么四川盆地的太阳总辐射量特别少 。
（3）、为什么西藏西南部太阳总辐射量特别高？ 。
剖析：本题实际上是道通过太阳辐射等值线来考查中国地理中的地形、气候、区域差异的综合性题目。要有明确的空间概念（山脉的位置与走向）、联想能力（四川等地的复杂环境）。
正确答案是：（1）、北京西侧、兰州、昆明。（2）、四川盆地位于东南季风和西南季风的交汇处，阴雨天气多。西藏西南部地势高、空气稀薄，大气对太阳辐射的削弱作用强；地形闭塞，多晴朗天气。
6、通过判读等深线来判断海洋地形的种类如大陆架、海沟、海盆、海岭、海底火山等；甚至判断地形图所在的具体海域。
例题1：
读图完成下列要求
（1）、图中国家首都A城名称是 。
（2）、图中C处的地形是 ；图中注有“2000”等字的细实线，在地图上称为 。
（3）、图中所示群岛多火山地震的主要原因是 。
解题的关键：是“判断经度是东经1200~1250，北纬100~150的范围应该是亚州东南部，西太平洋的海域。”联想到菲律宾群岛随近的海域，问题就迎刃而解。
正确答案是（1）马尼拉。（2）海沟，等深线。（3）位于亚欧板块和太平洋板块的碰撞地带，地壳比较活动。
例题2：
图中所示区域内，最适合停靠巨型货船的是（ ）
A.① B.② C.③ D.④
解析：乙图为港口，等值线为等深线，最适合停靠巨轮的是水深风小处，③处位于港口最里处，风小，等深线密集，深度大。
7、通过判读等震线判定地表某点地震的烈度、震源位置及震中距等。
例题：
1995年1月17日日本神户发生里氏7.2级地震。读图回答：
（1）、震中位于 板块与 板块的交界地带。
（2）日本的四个大岛，受本次地震影响较小的两个是 岛和 岛。
（3）图中著名港口城市A的名称是 ，它位于震中的 方向。
（4）若其他条件相同，B、C两地是地震烈度应该是 （填写下列选项的代号）。 ①相同 ②B＞C ③C＞B
（5）如果震中在北海道，地震产生的破坏是否会减小，为什么？
（1）太平洋，亚欧
（2）北海道，九州（3）横滨，东北（4）②
(5)由于北海道一带人口稀少，工业和城市欠发达，因此地震造成的破坏会变小。
8、通过判读海底岩石年龄等值线判定海岭、海沟的位置，及海底张裂地带与碰撞地带的位置与走向。
例题1：
读海底岩石年龄与板块构造，分析回答：
（1）、图中海岭位于 和 线之间，判断理由是 。
（2）B属 板块。A处地壳活动多 ，原因是 。
剖析：解答本题的关键是明确“海岭是海洋地壳的诞生处，其岩石年龄最轻，两侧的岩石年龄或对称分布，离海岭越远岩石年龄越老”。因此，图中的海岭应位于C线和D线之间，理由如上述。B处属于美州板块（注意没有大西洋板块）。A处多火山、地震、原因是位于美州板块和南极州板块（注意不是太平洋板块）的交界处，地壳比较活动。
例题2：
读“第二亚败大陆桥中国段的年降水量和年太阳辐射量分布图”，回答1、2题：
1．甲地年太阳辐射总量比乙地多的原因主要是
A甲地纬度低．太阳高度大
B．甲地海拔高，空气稀薄
C．甲地高海远，气候干旱，晴天多
D.甲地缺少地面植被覆盖
2．甲地的年太阳辐射量和年降水量对农业生产的有利影响：
①夏种指数高 ②小麦颗粒饱满 ③瓜果甜度高 ④种植面广
A．①② B．②③ C．③④ D．①③
四、地理示意图
1、地理原理示意图
地理原理示意图是指反映地理事物的成因、原理和规律的图形。常见的如地球公转示意图、太阳光照示意图、大气环流示意图、气旋与反气旋形成示意图、季风成因示意图、台风示意图、地震构造示意图、背斜和向斜示意图、城市中工业布局示意图等。
[经典例题5]（1）正确表示某气压系统的图是（ ）
A．①　 　B．②　 　C．③　 　D．④
（2）该气压系统在1月份可能出现的地点为（ ）
A．60°N附近海域 B．15°N 附近海域C．15°S附近海域 D．60°S附近海域
答案：(1)D （2）C
2、地理过程示意图
地理过程示意图是指反映地理事物的时间、空间变化过程及规律的图形。常见的如我国东部雨带推移示意图、锋面示意图、水循环示意图、河流径流变化示意图、地壳物质循环示意图、城市化过程示意图、商业活动的主要环节示意图、世界人口增长图等。需要指出的是地理过程示意图中有些以数理统计图形式出现。
[经典例题18]（1）根据雨带在Ⅰ、Ⅲ地区的时间，可以推论，在一般年份，雨带推移至上海地区的时间大致是（ ）
A．4~6月 B．6~7月 C．6~8月 D．5~8月
（2）如在7月以后，雨带仍未推移进入Ⅰ地区，我国东部地区将可能产生灾害的状况是（ ）
A．南旱北涝 B．南北皆旱C．南涝北旱 D．南北皆涝
解析： 我国东部季风区锋面雨的形成，主要是热带海洋气团(东南季风)，与当地气团相交而成，随着夏威夷高压势力的增加，东南季风的增强，4～5月份锋面雨在我国华南形成，即在图中Ⅲ位置；6～7月份移至长江流域，即在图中Ⅱ位置；7～8月移至我国的华北、东北地区，即在图中Ⅰ位置；9月份由于东南季风减弱，冬季风的增强，锋面雨迅速撤至长江流域以南；10月撤出中国大陆。因此，雨带移至上海的时间大致是6～7月。第(2)题要求综合分析锋面雨移动与旱涝灾害之间的关系。7月以后，由于夏季风异常，锋面雨带如果未进入Ⅰ地区，说明仍滞留于Ⅱ区、Ⅲ区，从而出现南方的涝灾，而北方的Ⅰ区，锋面雨未到达，而长时间降水少，造成北方的旱灾。答案：(1)B （2）C
五、地理统计图表
地理统计资料及图表，是大量真实地理信息的数字化和形象化形式，是地理信息的社会交流工具。它用真实可信的数据来描绘图表及表述地理原理和地理过程，是地理规律、地理事物在区域内发生、发展的具体体现，具有较强的时间动态性。
地理统计资料及图表，按照表述形式的不同，可以分为表格、坐标图、结构图三大类，还可以进一步细分如下：
1、表格
表格是地理统计信息资料的分类列表展示形式。表格中展示的各项地理要素均是紧密。
[经典例题6]2002年广东卷）阅读下表(表12-4)资料，回答下列问题：
（1）1900年，在世界各大洲或地区中人均GDP最高的是_________最低的是-__
（2）20世纪，人口占世界百分比上升的大洲或地区有__________________；GDP占世界百分比下降的大洲或地区有__________________。
（3）1995~2000年，非洲和欧洲的平均人口自然增长率分别为2.4%、0.0%，试分别说明非洲和欧洲目前突出的人口问题。
表12-4：20世纪世界各大洲或地区人口与GDP占世界比重的变化
区域 人口占世界百分比 GDP占世界百分比
1900年 2000年 1900年 2000年
亚洲 57.4 60.5 32.6 37.4
欧洲 24.6 12.0 42.4 25.5
非洲 8.1 13.0 3.4 3.0
北美 5.0 5.5 16.6 24.6
拉丁美洲 4.5 8.5 4.0 8.1
大洋洲 0.4 0.5 1.0 1.4
答案：(1)北美；非洲 (2)亚洲、非洲、北美、拉丁美洲、大洋洲；欧洲、非洲
(3)非洲人口增长过快(加剧了人口贫困化)，欧洲人口停止增长(存在人口老龄化问题)。
2、坐标图
。[经典例题7]图12-36是“我国某城市风频示意图”，
（1）如果在该地布局一个炼油厂，则厂址宜选择在
A．a B．b C．c D．d
（2）该城市所属气候区普遍种植的农作物是
A．青稞 B．枣椰 C．咖啡 D．油菜
解析：由坐标图可看出该城市的最小风频是东北风，因此布局有大气污染的炼油厂应放在城市的东北郊，即b处。因为该城市最大风频是西北风，且较多受到西南风的影响，可判断其位于我国东部季风气候区的中部地带，油菜是具有生长优势的农作物。答案：（1）B （2）D
3、结构图
[经典例题8]（2001年全国综合卷）中国是个农业大国，农业是国民经济的基础。
（1）说明我国土地利用构成的特征。（2）说明我国农业产业结构存在的主要问题。
（3）2001年1月，中央农村工作会议提出，进入新世纪，要进一步巩固和加强农业的基础地位。为什么要巩固和加强农业的基础地位？如何加强？
答案：（1）耕地比重较小，森林比重较小，草地比重较大。 （2）农业产值比重偏高，牧业、林业、渔业产值比重偏低。 （3）巩固和加强农业基础地位的原因：农业是国民经-济中最基本的物质生产部门；我国农业生产的技术装备水平与劳动生产率水平比较低；我国可耕地少、人口多的国情。巩固和加强农业基础地位的途径：要改变我国农业基础薄弱的现状一靠改革，二靠科技，三靠投入，发展高产、优质、高效农业
六、地理景观图和主题漫画
1、地理景观图
（1）表现某区域的综合景观图：展示自然带综合特色的自然景观，如热带雨林带(见图12-45)，表现了植物以高大的乔木为主，参差错落的分层结构，植物种类繁多，粗大的树干被藤本植物盘绕，反映了这一地区在终年高温多雨的气候条件下，植物繁茂，一派生机勃勃的景象。由于食物丰富，大型食草类动物应运而生。大象在密林中，为适应湿热的气候具有皮厚的特征；林间阴暗潮湿，善攀援的动物猩猩、猿猴，只得筑巢栖息于树上。通过景观图，表现了气候与植物、动物之间的联系。诸如热带草原带、热带沙漠带、温带草原带、温带阔叶林带、亚寒带针叶林带、苔原带、冰原带等自然带的自然景观图，也同样具有上述综合特色。
（2）局部单要素的自然景观图：如河流三角洲图(见图12-46)，河流在入海或入湖的河口地区，由于河水流速减缓，便将挟带的泥沙堆积下来，形成宽广平坦的三角洲。因其平面形状一般呈三角形，顶端指向上游，底边为其外缘，故称三角洲。这里地势低平、土壤肥沃，往往是很重要的农业区，如尼罗河三角洲、长江三角洲、珠江三角洲等。
（3）人文景观中，古建筑和古迹在教材中屡见不鲜：如柬埔寨的吴哥窟(见图12-47)。要判断其建筑风格，应了解该建筑或古迹所在国家的人文地理知识。柬埔寨位于东南亚的中南半岛上，自古以来，这里的居民多信奉佛教，因此作为佛教寺庙的吴哥窟，也就具有佛教建筑的风格。
2、主题漫画
主题漫画多以资源、能源、粮食、人口、环境等重大问题为主题，展示人地关系及其协调途径。主题漫画因其直观、寓意深刻，使人过目不忘，深受教益。判读主题漫画，首先要抓住主题；再作分析，找出前因后果；最后有针对性地提出解决“主题”问题的途径(或措施、意见)
七、图形绘制
（1）图形绘制的类型：主要有地形剖面团、柱状(或直线式)图、曲线或折线图、圆形百分比图等，还有两至日太阳照射地球示意图、洋流分布示意图等。
（2）常用的图形绘制方法：
①恰当、准确地设立符合题意要求的坐标系统；
②按照各类不同图形的形状要求，准确定出绘图点的位置；
③细心按图形轮廓要求绘画图形，并加以必要的文字数据注释。
④在绘制柱状图时，必须注意柱状体的宽度相等；
⑤绘制曲线图时必须注意用平滑的曲线；
⑥绘制折线图时两点之间必须是直线，每两条线的接合处要有点角度；
⑦绘制两至日太阳照射地球示意图时注意太阳直射点的纬度位置，黄赤交角度数，黄道面、赤道面、地轴和晨昏圈必须交汇于地心。
习 题
2003年3月20日美英联军对伊拉克发动名为“震慑”的军事行动。1-3题：
1、在图二中，表示伊拉克的数码是
A．① B．② C．③ D．④
2、据有关报道，伊拉克军方点燃巴格达周围灌满石油的战壕来阻碍美军事行动，但美专家指出烟雾对美军轰炸使用的卫星制导导弹没有影响，是因为这种导弹采用了
A．IT技术 B．RS技术 C．GIS技术 D．GPS技术
3、⑤所在国具有世界代表性的新兴工业区，下列叙述符合新兴工业特点的是
A．企业规模以中小型为主 B．接近原料燃料产地
C．生产过程高度集中 D．工业部门以重工业为主
图表示某时刻太阳高度分布状况。图中圆圈为等太阳高度线，自里向外依次为60°、30°、0°。读图完成4-6题：
4、此时可能出现的现象是
A．北京旭日东升 B．多伦多夕阳西下
C．布宜诺斯艾利斯艳阳高照D．南极长城站夜幕深沉
5、a、b、c、d四点比较
A．a 点自转速度比c点小 B．这一天b 点比a 点晚见日出
C．四点都位于大陆上 D．一年中昼夜长短相差最小是b点
6、6月22日，a、b、c三点正午太阳高度的大小顺序是
A．b＞c＞a B．a＞b＞c C．a＞c＞b D．b＞a＞c
我国某中学的地理研究性学习小组，在老师的指导下，某日测量了操场上一旗杆从日出到日落的影响子长度，并绘出如图五的统计图。读图完成7-8题：
7、该学校所处的经度是
A．124°E B．116°E C．104°E D．120°E
8、观测之日，下列叙述可信的是
A．塔里木河正汛期B．北京面临沙尘暴C．南极考察的最佳季节D．澳大利亚正冬季
位于中亚地区的里海，蕴藏着丰富的油气资源，据比较可靠的估测，该地区石油最终可开采的总储：量为250亿～350亿桶，可与英国的北海油田相媲荚，接近世界储量的3％。读图七回答9-10题：
9、里海沿岸共有五个国家，图中序号①和②所代表的国家分别是
A．土库曼斯坦、阿塞拜疆B．乌兹别克斯坦、阿塞拜疆
C．土库曼斯坦、乌克兰 D．乌兹别克斯坦、伊朗
10、长期以来，关于里海是国际海域还是湖泊的问题，沿岸五国争论不休。该问题的实质是
A．里海的战略地位问题B．里海油气资源的归属问题
C．里海地区油气管线的走向问题
D．里海周边地区的生态环境保护问题
图3为某人造地球卫星在一个太阳日内绕地公转的轨迹（该卫星沿圆形公转轨道运行，其运行周期为3小时。数字编号表示24小时里该卫星依次运行的轨迹，单数圈轨迹和双数圈轨迹分别用实线与虚线表示）。若当全球告别12月20日、同属12月21日之际，该卫星从A点（对应地面点的纬度为北纬47度）处开始新一轮的运行。回答11—13题。
11．当它再次飞抵北纬47度上空时，北京时间是（ B ）
A．12月21日20时 B．12月21日23时
C．12月22日3时 D．12月22日24时
12．a→b、c→d、e→f、g→h四段卫星轨迹中，飞越亚热带常绿硬叶林带上空的是（ A）
A．a→b段轨迹 B．c→d段轨迹
C．e→f段轨迹 D．g→h段轨迹
13．在此日所属的季节内出现的地理现象有（ D ）
A．渤海湾海域赤潮频繁多发 B．密西西比河进入河流汛期
C．墨西哥湾沿岸飓风灾害严重 D．巴西高原热带草原草木茂盛
14、图二十一是“中国生态环境脆弱区图”，图二十二是“中国贫困区图”，回答下列问
（1）图二十一和图二十二的关联性体现如下：
若此关联性发生在图二十二中的H处，则图二十三空格中①表示_______________，②表示__________________；脱贫的主要措施有________________________________
若此关联性发生在图二十二中的C处，则图二十三空格中①表示_______________，②表示___________________；脱贫的主要措施有________________________________
（2）图二十一中F处的地壳构造运动活跃，主要地质灾害有地震、_______________、_______________等。制约图二十二中E处经济发展的主要社会因素是______________，为此国家在该区域规划建设了最大的扶贫项目“_______________”，试分析该项目的完成对区域经济发展的积极意义。
15 （1）淮河重要的地理分界线关于淮河说法正确的是（ ）
A是我国北方与南方地区的分界线是暖温带与中温带的分界
B是湿润地区与半湿润地区的分界线　 C淮河以北以旱地为主，以南以水田为主
D⑤淮河以北水果为柑橘，以南为苹
（2）此次淮河流域连降暴雨，主要原因　　　　　　　　　　　　　　　　
（3）选择：制约该流域经济可持续发展的主要原因是（ ）
A.人口增长的压力 B.河流冰期长含沙量大C.交通闭塞对外开放程度低D.常规能源不足
（4）图示中铁路线A为　　　　线，影响该铁路线的主要区位因素是　　　　　　　
（5）图13中C为京杭大运河，它将成为我国南水北调工程的组成部分，试从自然与经济两方面对东线调水方案作出简要评价
受地形影响，需多级提水，运营成本高；②沿途经人口稠密区及工业生产活跃区，易造成水质污染；③调水利用过程中，易造成土壤次生盐碱化;④沿海地区可能造成海水入侵。
有利方面：①缓解华北及京津唐地区用水紧张问题；②有效利用水资源，使进调水沿线地区工农业生产的发展。
16．读“某季节某日地球上部分纬线上的正午太阳高度”（表一），完成下列要求：
表一
纬线 23 66 90
正午太阳高度 43 46 23
（1）该日太阳直射纬线的纬度为_____23 _______________。
（2）当太阳直射180°经线时，请在图9中画出该日此刻夜半球（用阴影表示）的范围。（图中虚线为南北极圈）
（3）该日，当太阳直射西10区的中央经线时，与北京处于相同日期的经度范围为____30经线向东至180°经线或180°经线向西至30经线。
（4）若该日甲地（20，50）的昼长为13时13分，则乙地（20，130）的昼长为__10时47分
（5）说明该季节下列两个地区的气候特征及其成因，完成表二中的内容
地区 亚欧大陆东岸10~20之间地区 非洲大陆东岸10~20之间地区
气候特征 高温多雨 高温干燥
主要成因 受夏季风影响 受信风带控制
等值线图
等温线图
等压线图
分 布 图
图 像
等震线图
等降水图
统计图表
示意图
地理图表
等高线图
等深线图
表 格
结构图
坐标图
地形剖面图
地 形 图
自然要素分布图
政治区域分布图
区域综合分布图
人类活动分布图
过程示意图
原理示意图
主题漫画
景 观 图
0
1km
1km
0
1km
0
250
30
2km
丁
甲
乙
0
丙
纬度
乙
20
甲
20
40
20
60
100
地理统计图表
表 格
150
50
图12-28
结构图
扇状结构图
饼状结构图
柱状结构图
矩状结构图
坐标图
30
0
200
平面直角坐标系——
折线图、曲线图、柱状图、玫瑰图
平面正三角坐标系——
平面正三角坐标图
40
40
D
100
⑤
④
A
图12-40
E
C
①
③
图12-45
图12-46
图12-47
②
月
12
6
10°
20°
30°
贫困
制约社会经济发展
单纯追求农畜产品产量
①
生态环境恶化
②
图二
3
9
0°
最宜欣赏时间
40°
C
B
A
120°
115°
35°
图二十二
图二十一
图二十三
B
PAGE
- 12 -

展开更多......

收起↑
