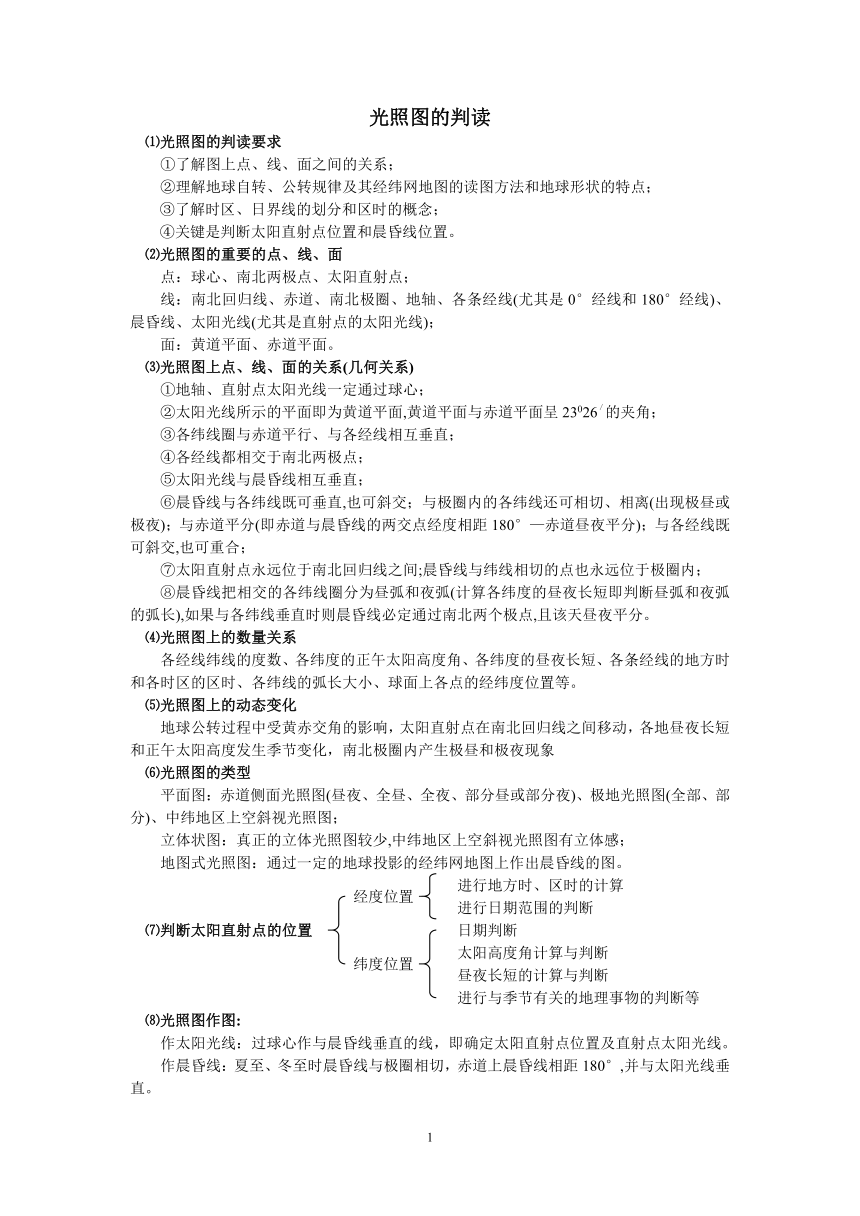

光照图的判读
⑴光照图的判读要求
①了解图上点、线、面之间的关系；
②理解地球自转、公转规律及其经纬网地图的读图方法和地球形状的特点；
③了解时区、日界线的划分和区时的概念；
④关键是判断太阳直射点位置和晨昏线位置。
⑵光照图的重要的点、线、面
点：球心、南北两极点、太阳直射点；
线：南北回归线、赤道、南北极圈、地轴、各条经线(尤其是0°经线和180°经线)、晨昏线、太阳光线(尤其是直射点的太阳光线)；
面：黄道平面、赤道平面。
⑶光照图上点、线、面的关系(几何关系)
①地轴、直射点太阳光线一定通过球心；
②太阳光线所示的平面即为黄道平面,黄道平面与赤道平面呈23026／的夹角；
③各纬线圈与赤道平行、与各经线相互垂直；
④各经线都相交于南北两极点；
⑤太阳光线与晨昏线相互垂直；
⑥晨昏线与各纬线既可垂直,也可斜交；与极圈内的各纬线还可相切、相离(出现极昼或极夜)；与赤道平分(即赤道与晨昏线的两交点经度相距180°—赤道昼夜平分)；与各经线既可斜交,也可重合；
⑦太阳直射点永远位于南北回归线之间;晨昏线与纬线相切的点也永远位于极圈内；
⑧晨昏线把相交的各纬线圈分为昼弧和夜弧(计算各纬度的昼夜长短即判断昼弧和夜弧的弧长),如果与各纬线垂直时则晨昏线必定通过南北两个极点,且该天昼夜平分。
⑷光照图上的数量关系
各经线纬线的度数、各纬度的正午太阳高度角、各纬度的昼夜长短、各条经线的地方时和各时区的区时、各纬线的弧长大小、球面上各点的经纬度位置等。
⑸光照图上的动态变化
地球公转过程中受黄赤交角的影响，太阳直射点在南北回归线之间移动，各地昼夜长短和正午太阳高度发生季节变化，南北极圈内产生极昼和极夜现象
⑹光照图的类型
平面图：赤道侧面光照图(昼夜、全昼、全夜、部分昼或部分夜)、极地光照图(全部、部分)、中纬地区上空斜视光照图；
立体状图：真正的立体光照图较少,中纬地区上空斜视光照图有立体感；
地图式光照图：通过一定的地球投影的经纬网地图上作出晨昏线的图。
⑺判断太阳直射点的位置 经度位置 进行地方时、区时的计算
进行日期范围的判断
纬度位置 日期判断
太阳高度角计算与判断
昼夜长短的计算与判断
进行与季节有关的地理事物的判断等
⑻光照图作图:
作太阳光线：过球心作与晨昏线垂直的线，即确定太阳直射点位置及直射点太阳光线。
作晨昏线：夏至、冬至时晨昏线与极圈相切，赤道上晨昏线相距180°,并与太阳光线垂直。

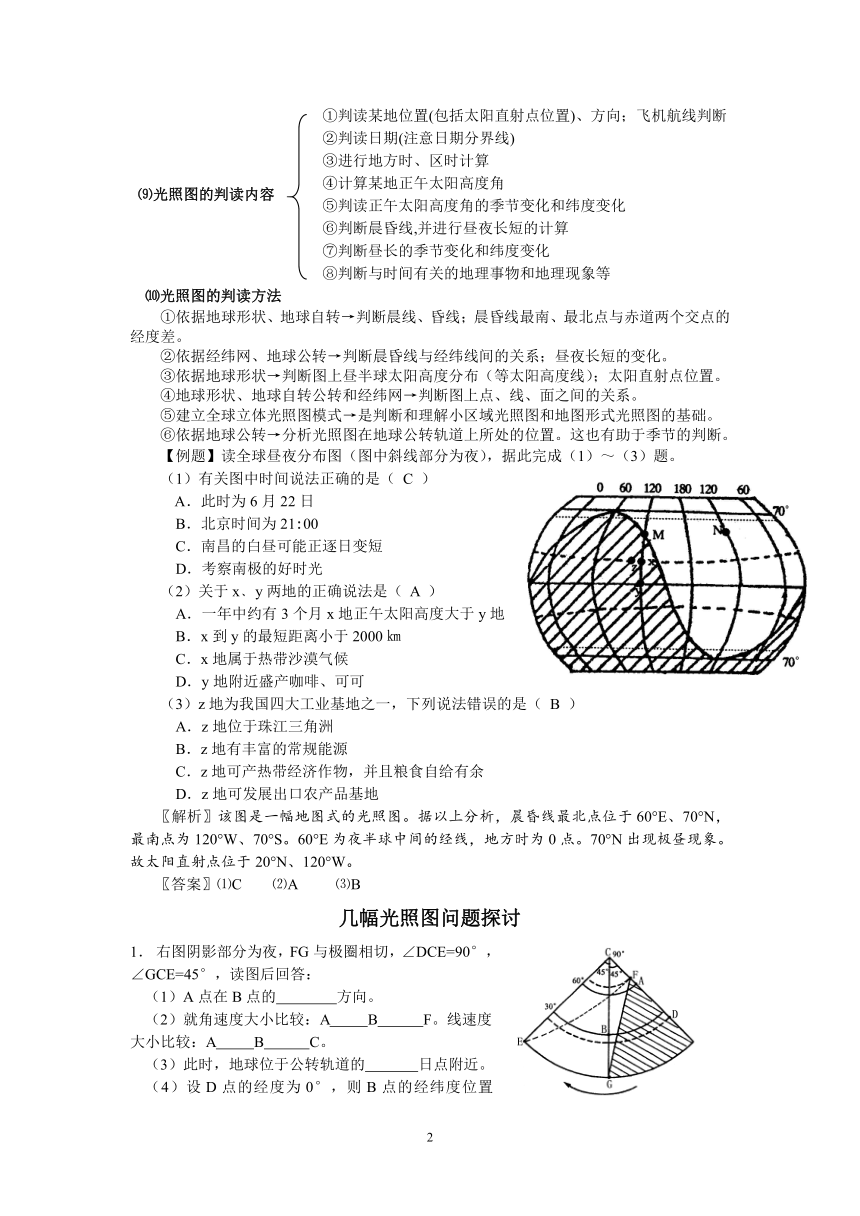

⑼光照图的判读内容 ①判读某地位置(包括太阳直射点位置)、方向；飞机航线判断
②判读日期(注意日期分界线)
③进行地方时、区时计算
④计算某地正午太阳高度角
⑤判读正午太阳高度角的季节变化和纬度变化
⑥判断晨昏线,并进行昼夜长短的计算
⑦判断昼长的季节变化和纬度变化
⑧判断与时间有关的地理事物和地理现象等
⑽光照图的判读方法
①依据地球形状、地球自转→判断晨线、昏线；晨昏线最南、最北点与赤道两个交点的经度差。
②依据经纬网、地球公转→判断晨昏线与经纬线间的关系；昼夜长短的变化。
③依据地球形状→判断图上昼半球太阳高度分布（等太阳高度线）；太阳直射点位置。
④地球形状、地球自转公转和经纬网→判断图上点、线、面之间的关系。
⑤建立全球立体光照图模式→是判断和理解小区域光照图和地图形式光照图的基础。
⑥依据地球公转→分析光照图在地球公转轨道上所处的位置。这也有助于季节的判断。
【例题】读全球昼夜分布图（图中斜线部分为夜），据此完成（1）～（3）题。
（1）有关图中时间说法正确的是（ C ）
A．此时为6月22日
B．北京时间为21:00
C．南昌的白昼可能正逐日变短
D．考察南极的好时光
（2）关于x﹑y两地的正确说法是（ A ）
A．一年中约有3个月x地正午太阳高度大于y地
B．x到y的最短距离小于2000㎞
C．x地属于热带沙漠气候
D．y地附近盛产咖啡、可可
（3）z地为我国四大工业基地之一，下列说法错误的是（ B ）
A．z地位于珠江三角洲
B．z地有丰富的常规能源
C．z地可产热带经济作物，并且粮食自给有余
D．z地可发展出口农产品基地
〖解析〗该图是一幅地图式的光照图。据以上分析，晨昏线最北点位于60°E、70°N，最南点为120°W、70°S。60°E为夜半球中间的经线，地方时为0点。70°N出现极昼现象。故太阳直射点位于20°N、120°W。
〖答案〗⑴C ⑵A ⑶B
几幅光照图问题探讨
1． 右图阴影部分为夜，FG与极圈相切，∠DCE=90°，
∠GCE=45°，读图后回答：
（1）A点在B点的 方向。
（2）就角速度大小比较：A B F。线速度
大小比较：A B C。
（3）此时，地球位于公转轨道的 日点附近。
（4）设D点的经度为0°，则B点的经纬度位置是 ，此刻B点为 点钟。

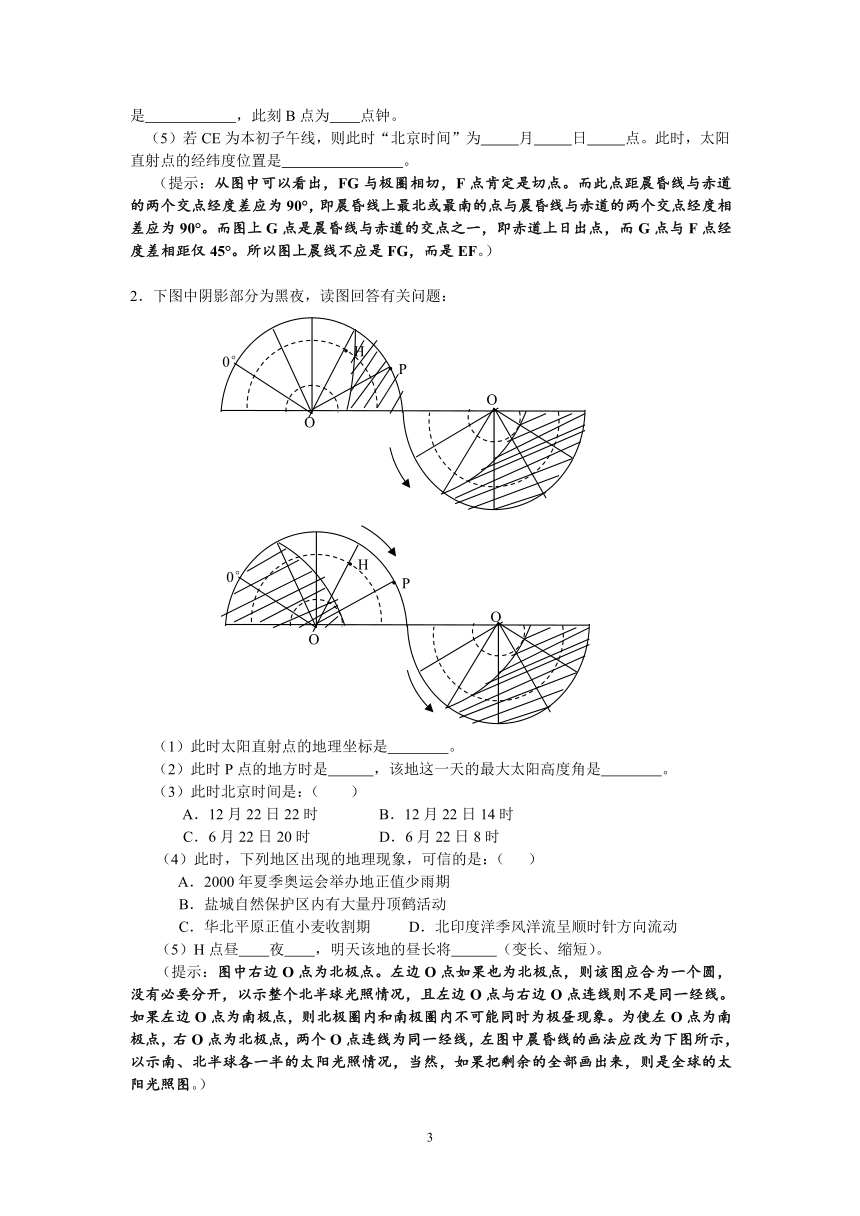

（5）若CE为本初子午线，则此时“北京时间”为 月 日 点。此时，太阳直射点的经纬度位置是 。
（提示：从图中可以看出，FG与极圈相切，F点肯定是切点。而此点距晨昏线与赤道的两个交点经度差应为90°，即晨昏线上最北或最南的点与晨昏线与赤道的两个交点经度相差应为90°。而图上G点是晨昏线与赤道的交点之一，即赤道上日出点，而G点与F点经度差相距仅45°。所以图上晨线不应是FG，而是EF。）
2．下图中阴影部分为黑夜，读图回答有关问题：
（1）此时太阳直射点的地理坐标是 。
（2）此时P点的地方时是 ，该地这一天的最大太阳高度角是 。
（3）此时北京时间是：（ ）
A．12月22日22时 B．12月22日14时
C．6月22日20时 D．6月22日8时
（4）此时，下列地区出现的地理现象，可信的是：（ ）
A．2000年夏季奥运会举办地正值少雨期
B．盐城自然保护区内有大量丹顶鹤活动
C．华北平原正值小麦收割期 D．北印度洋季风洋流呈顺时针方向流动
（5）H点昼 夜 ，明天该地的昼长将 （变长、缩短）。
（提示：图中右边O点为北极点。左边O点如果也为北极点，则该图应合为一个圆，没有必要分开，以示整个北半球光照情况，且左边O点与右边O点连线则不是同一经线。如果左边O点为南极点，则北极圈内和南极圈内不可能同时为极昼现象。为使左O点为南极点，右O点为北极点，两个O点连线为同一经线，左图中晨昏线的画法应改为下图所示，以示南、北半球各一半的太阳光照情况，当然，如果把剩余的全部画出来，则是全球的太阳光照图。）
练习：读下图完成下列各题：
（1）请在图上标出B、C、D、E的经度数。
（2）根据图中阴影（示夜）位置，判断这一天的日期是 。
（3）请在北半球图上，绘出恰当的阴影（示夜）部分。
（4）图中甲地的地方时是 。乙地的地方时是 。
3．下图为某日北京时间20﹕00时太阳照射地球情况（阴影区是夜晚，非阴影区是白昼）。据此回答下列问题。
（1）下列判断正确的是（ ）
A． 太阳直射点在（60°E，23．5°S）
B． 此时全球与北京日期相同的区域为全球一半以上
C． 黄河某些河段正值凌汛多发季节
D．南极地区臭氧层空洞范围处于最大时期
（2）图中四点中最迟日落的是（ ）
A．① B．② C．③ D．④
（3）图中四点中最有可能为热带草原气候的是（ ）
A．① B．② C．③ D．④
（说明：图中有错误，你能指出来吗？）
（提示：图中昏线与赤道的交点与晨昏线最北点的经度差不是90°，由此可看出，下例高考试题作图也存在错误。）
右图中的两条虚线，一条是晨昏线，另一条两侧大部分地区日期不同；此时地球公转速度较慢。读图完成⑴—⑵题。
⑴若图中的时间为7日和8日，甲地为（ B ）
A．7日4时 B．8日8时 C．7日8时 D．8日4时
⑵此时可能出现的现象是（ A ）
A．安大略湖畔夕阳西下 B．几内亚湾沿岸烈日当空
C．澳大利亚东海岸夜幕深沉 D．泰晤士河畔曙光初现
4．右图为东半球部分地区示意图，若AC所在的经线正好为东西半球的分界，AB为昏线，请回答下列各问题：
（1）如图所示的季节内，下列说法可能的是（ ）
A．北极地区正汇集了各国的考察队
B．阿根廷农民在收获新麦
C．在北印度洋的日本油轮返航顺风顺水
D．正是斯里兰卡繁忙的采茶季节
（2）此刻北京的地方时为（ ）
A．6月22日21时04分 B．12月22日9时04分
C．6月22日9时56分 D．12月22日21时04分
（3）如果再过89天，则（ ）
A．北半球昼短夜长 B．晨昏线与经线重合
C．北京香山的红叶正红 D．我国东南沿海为多台风季节
（思考：该题图中还缺少什么条件？）
（提示：图中各条经线必须标明度数，B位于赤道上，只有当A、B两地经度差为90°时，A才是晨昏线上最北的点，才能说明极夜现象已扩展到北极圈上。）
昼半球太阳高度等值线图的判读
昼半球太阳高度等值线图的作图与判读应从地球绕日公转图中去理解。
太阳高度等值线图即为昼半球太阳高度相同的点形成的等值线图。其特点是：
①圆心（O）为太阳直射点，同心圆为太阳高度等值线。数值从圆心90°向外围降到0°，最大的圆为晨昏线。
②晨昏线上最北点（A）和最南点（B）把晨昏线分为晨线和昏线，东面为昏线，西面为晨线。
③赤道上昼弧长为180°（即赤道上从晨线到昏线，经度差为180°）。
④圆心所在经线地方时为12点，该经线上太阳高度为各点所在纬线的正午太阳高度。
⑤注意图上太阳直射点的经纬线、赤道、北极点或南极点的在图上的位置、晨昏圈最南点和最北点的经纬度位置。
太阳高度等值线图可与北半球纬线圈图进行对比。即北极星可看作太阳，北极点可看作太阳直射点，各纬线圈可看作等太阳高度线，赤道可看作晨昏线。
画出二分日和二至日全球等太阳高度线图（下图为夏至日全球太阳高度等值线图。提示：画昼半球太阳高度等值线图应从地球绕日公转图中站在太阳一侧去看地球，应注意图中地轴是否倾斜或倾斜方向）。
【例题】右图中实线圆圈表示等太阳高度线，读图回答下列问题：
⑴甲在乙的 方向。
⑵晨昏线判断：L1是 线，L2是 线。
⑶AB距离约为 ㎞。
⑷板块名称：A ，B ，
C 。
⑸2004年底和2005年初，以B为中心地区发生严重海啸，A、B、C三地受灾最严重的是 。（填字母）
⑹B、C、D三地最容易发生臭氧空洞的地区是 。（填字母）
〖参考答案〗⑴西南 ⑵晨 昏 ⑶6660 ⑷亚欧板块 印度洋板块 南极洲板块 ⑸C ⑹D
〖错误提示〗冬至日昼半球太阳高度等值线图从太阳一侧看地球，地轴（或图中间的经线）不应是倾斜的。
·H
0°
0°
·H
·P
O
O
·P
O
O
夏至日全球太阳高度等值线图
70° 45° 30° 0°
·F
·E
·O
·北极
·A
·B
