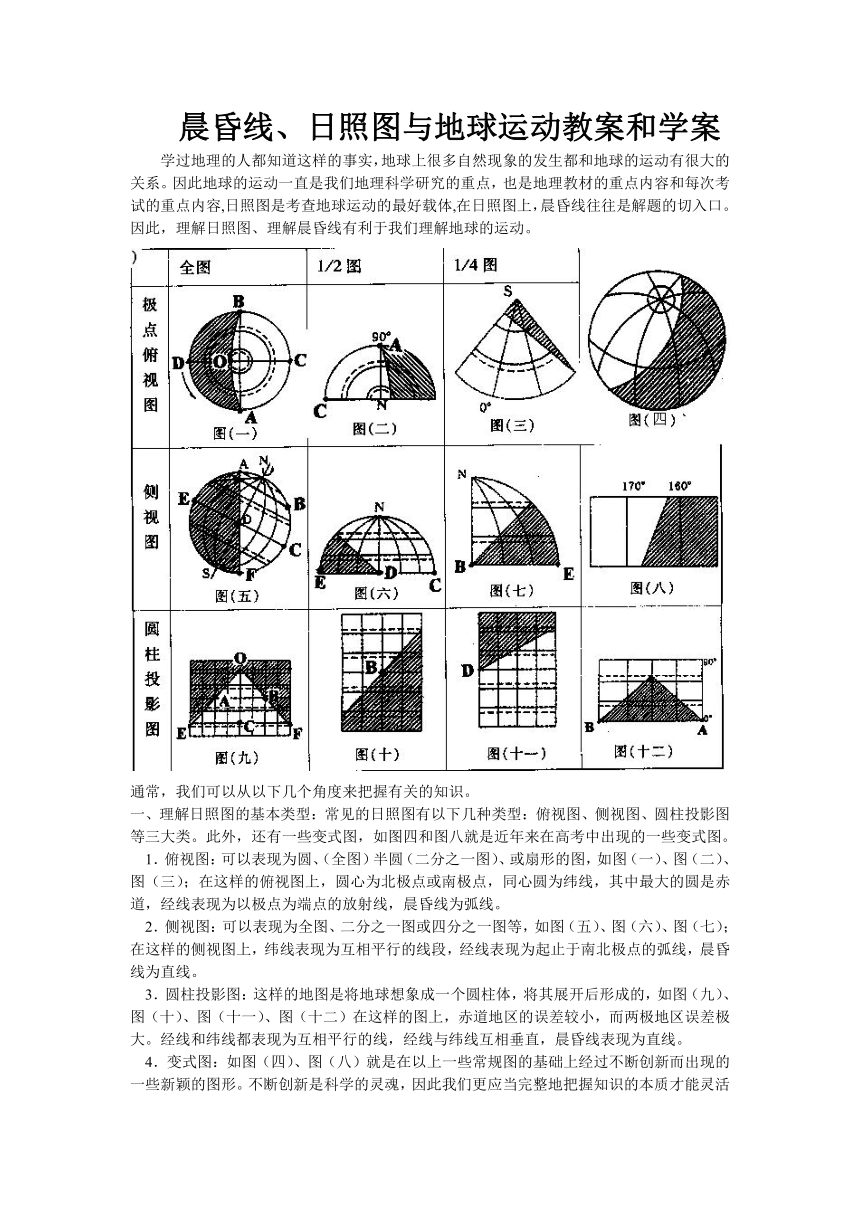

晨昏线、日照图与地球运动教案和学案
学过地理的人都知道这样的事实，地球上很多自然现象的发生都和地球的运动有很大的关系。因此地球的运动一直是我们地理科学研究的重点，也是地理教材的重点内容和每次考试的重点内容,日照图是考查地球运动的最好载体,在日照图上，晨昏线往往是解题的切入口。因此，理解日照图、理解晨昏线有利于我们理解地球的运动。
通常，我们可以从以下几个角度来把握有关的知识。
一、理解日照图的基本类型：常见的日照图有以下几种类型：俯视图、侧视图、圆柱投影图等三大类。此外，还有一些变式图，如图四和图八就是近年来在高考中出现的一些变式图。
1．俯视图：可以表现为圆、（全图）半圆（二分之一图）、或扇形的图，如图（一）、图（二）、图（三）；在这样的俯视图上，圆心为北极点或南极点，同心圆为纬线，其中最大的圆是赤道，经线表现为以极点为端点的放射线，晨昏线为弧线。
2．侧视图：可以表现为全图、二分之一图或四分之一图等，如图（五）、图（六）、图（七）；在这样的侧视图上，纬线表现为互相平行的线段，经线表现为起止于南北极点的弧线，晨昏线为直线。
3．圆柱投影图：这样的地图是将地球想象成一个圆柱体，将其展开后形成的，如图（九）、图（十）、图（十一）、图（十二）在这样的图上，赤道地区的误差较小，而两极地区误差极大。经线和纬线都表现为互相平行的线，经线与纬线互相垂直，晨昏线表现为直线。
4．变式图：如图（四）、图（八）就是在以上一些常规图的基础上经过不断创新而出现的一些新颖的图形。不断创新是科学的灵魂，因此我们更应当完整地把握知识的本质才能灵活运用。

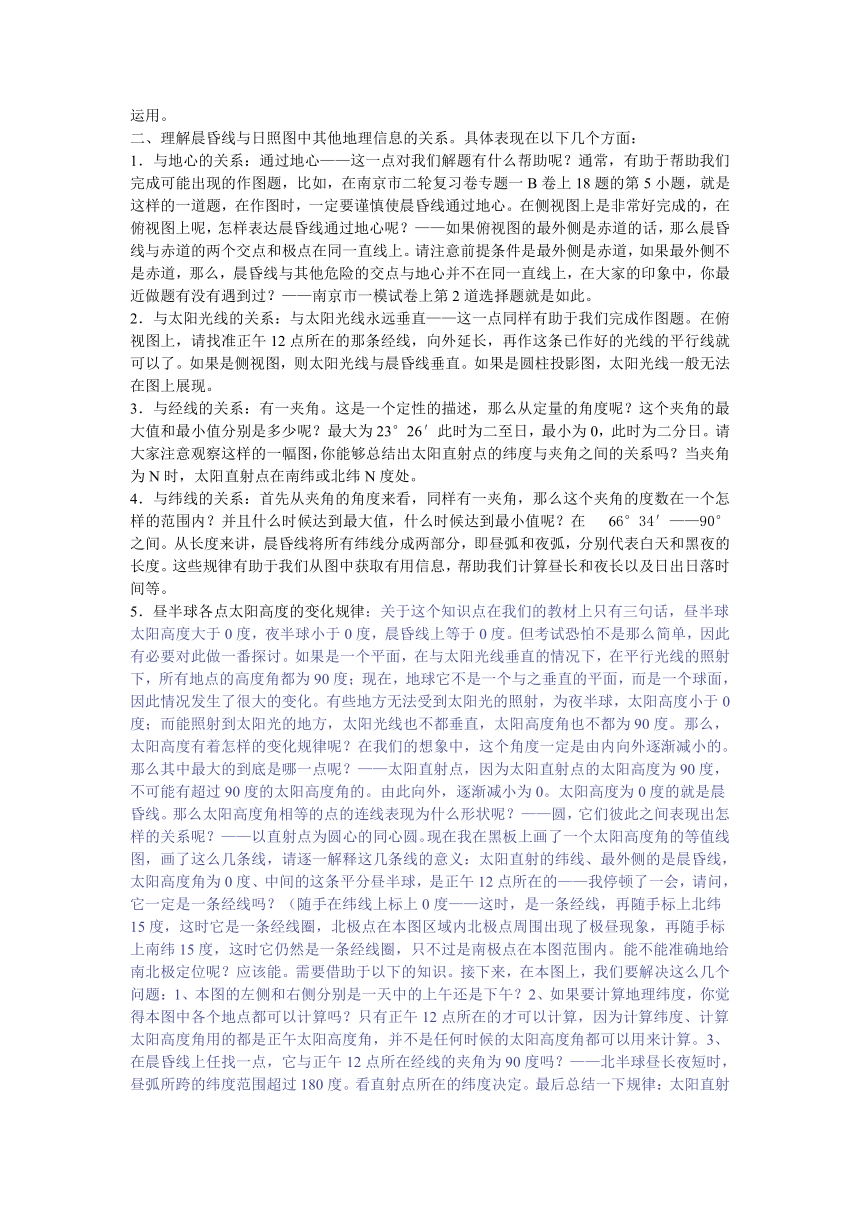

二、理解晨昏线与日照图中其他地理信息的关系。具体表现在以下几个方面：
1．与地心的关系：通过地心——这一点对我们解题有什么帮助呢？通常，有助于帮助我们完成可能出现的作图题，比如，在南京市二轮复习卷专题一B卷上18题的第5小题，就是这样的一道题，在作图时，一定要谨慎使晨昏线通过地心。在侧视图上是非常好完成的，在俯视图上呢，怎样表达晨昏线通过地心呢？——如果俯视图的最外侧是赤道的话，那么晨昏线与赤道的两个交点和极点在同一直线上。请注意前提条件是最外侧是赤道，如果最外侧不是赤道，那么，晨昏线与其他危险的交点与地心并不在同一直线上，在大家的印象中，你最近做题有没有遇到过？——南京市一模试卷上第2道选择题就是如此。
2．与太阳光线的关系：与太阳光线永远垂直——这一点同样有助于我们完成作图题。在俯视图上，请找准正午12点所在的那条经线，向外延长，再作这条已作好的光线的平行线就可以了。如果是侧视图，则太阳光线与晨昏线垂直。如果是圆柱投影图，太阳光线一般无法在图上展现。
3．与经线的关系：有一夹角。这是一个定性的描述，那么从定量的角度呢？这个夹角的最大值和最小值分别是多少呢？最大为23°26′此时为二至日，最小为0，此时为二分日。请大家注意观察这样的一幅图，你能够总结出太阳直射点的纬度与夹角之间的关系吗？当夹角为N时，太阳直射点在南纬或北纬N度处。
4．与纬线的关系：首先从夹角的角度来看，同样有一夹角，那么这个夹角的度数在一个怎样的范围内？并且什么时候达到最大值，什么时候达到最小值呢？在 66°34′——90°之间。从长度来讲，晨昏线将所有纬线分成两部分，即昼弧和夜弧，分别代表白天和黑夜的长度。这些规律有助于我们从图中获取有用信息，帮助我们计算昼长和夜长以及日出日落时间等。
5．昼半球各点太阳高度的变化规律：关于这个知识点在我们的教材上只有三句话，昼半球太阳高度大于0度，夜半球小于0度，晨昏线上等于0度。但考试恐怕不是那么简单，因此有必要对此做一番探讨。如果是一个平面，在与太阳光线垂直的情况下，在平行光线的照射下，所有地点的高度角都为90度；现在，地球它不是一个与之垂直的平面，而是一个球面，因此情况发生了很大的变化。有些地方无法受到太阳光的照射，为夜半球，太阳高度小于0度；而能照射到太阳光的地方，太阳光线也不都垂直，太阳高度角也不都为90度。那么，太阳高度有着怎样的变化规律呢？在我们的想象中，这个角度一定是由内向外逐渐减小的。那么其中最大的到底是哪一点呢？——太阳直射点，因为太阳直射点的太阳高度为90度，不可能有超过90度的太阳高度角的。由此向外，逐渐减小为0。太阳高度为0度的就是晨昏线。那么太阳高度角相等的点的连线表现为什么形状呢？——圆，它们彼此之间表现出怎样的关系呢？——以直射点为圆心的同心圆。现在我在黑板上画了一个太阳高度角的等值线图，画了这么几条线，请逐一解释这几条线的意义：太阳直射的纬线、最外侧的是晨昏线，太阳高度角为0度、中间的这条平分昼半球，是正午12点所在的——我停顿了一会，请问，它一定是一条经线吗？（随手在纬线上标上0度——这时，是一条经线，再随手标上北纬15度，这时它是一条经线圈，北极点在本图区域内北极点周围出现了极昼现象，再随手标上南纬15度，这时它仍然是一条经线圈，只不过是南极点在本图范围内。能不能准确地给南北极定位呢？应该能。需要借助于以下的知识。接下来，在本图上，我们要解决这么几个问题：1、本图的左侧和右侧分别是一天中的上午还是下午？2、如果要计算地理纬度，你觉得本图中各个地点都可以计算吗？只有正午12点所在的才可以计算，因为计算纬度、计算太阳高度角用的都是正午太阳高度角，并不是任何时候的太阳高度角都可以用来计算。3、在晨昏线上任找一点，它与正午12点所在经线的夹角为90度吗？——北半球昼长夜短时，昼弧所跨的纬度范围超过180度。看直射点所在的纬度决定。最后总结一下规律：太阳直射点最大为90度，由此向四周减小，等太阳高度角线表现为以直射点为圆心的同心圆，最外面的一条为晨昏线，其值为0。

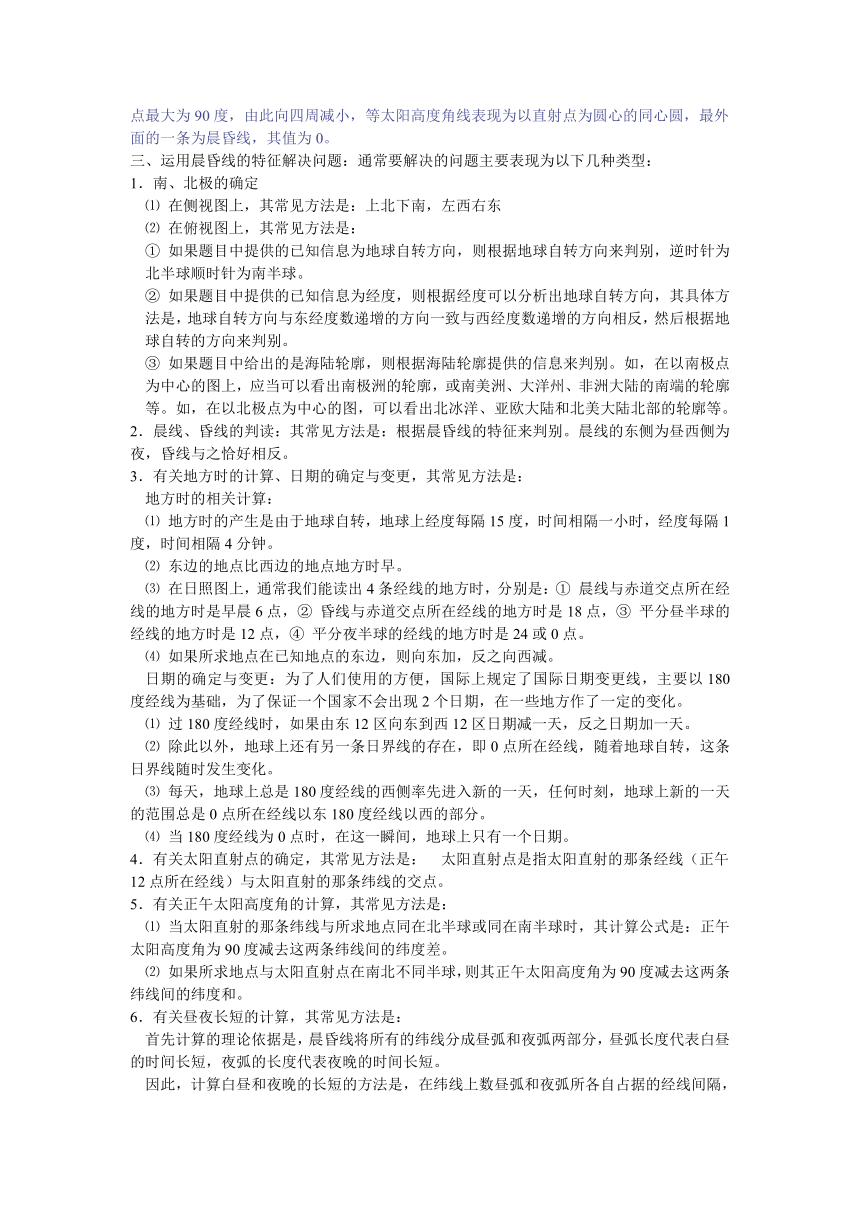

三、运用晨昏线的特征解决问题：通常要解决的问题主要表现为以下几种类型：
1．南、北极的确定
⑴ 在侧视图上，其常见方法是：上北下南，左西右东
⑵ 在俯视图上，其常见方法是：
① 如果题目中提供的已知信息为地球自转方向，则根据地球自转方向来判别，逆时针为北半球顺时针为南半球。
② 如果题目中提供的已知信息为经度，则根据经度可以分析出地球自转方向，其具体方法是，地球自转方向与东经度数递增的方向一致与西经度数递增的方向相反，然后根据地球自转的方向来判别。
③ 如果题目中给出的是海陆轮廓，则根据海陆轮廓提供的信息来判别。如，在以南极点为中心的图上，应当可以看出南极洲的轮廓，或南美洲、大洋州、非洲大陆的南端的轮廓等。如，在以北极点为中心的图，可以看出北冰洋、亚欧大陆和北美大陆北部的轮廓等。
2．晨线、昏线的判读：其常见方法是：根据晨昏线的特征来判别。晨线的东侧为昼西侧为夜，昏线与之恰好相反。
3．有关地方时的计算、日期的确定与变更，其常见方法是：
地方时的相关计算：
⑴ 地方时的产生是由于地球自转，地球上经度每隔15度，时间相隔一小时，经度每隔1度，时间相隔4分钟。
⑵ 东边的地点比西边的地点地方时早。
⑶ 在日照图上，通常我们能读出4条经线的地方时，分别是：① 晨线与赤道交点所在经线的地方时是早晨6点，② 昏线与赤道交点所在经线的地方时是18点，③ 平分昼半球的经线的地方时是12点，④ 平分夜半球的经线的地方时是24或0点。
⑷ 如果所求地点在已知地点的东边，则向东加，反之向西减。
日期的确定与变更：为了人们使用的方便，国际上规定了国际日期变更线，主要以180度经线为基础，为了保证一个国家不会出现2个日期，在一些地方作了一定的变化。
⑴ 过180度经线时，如果由东12区向东到西12区日期减一天，反之日期加一天。
⑵ 除此以外，地球上还有另一条日界线的存在，即0点所在经线，随着地球自转，这条日界线随时发生变化。
⑶ 每天，地球上总是180度经线的西侧率先进入新的一天，任何时刻，地球上新的一天的范围总是0点所在经线以东180度经线以西的部分。
⑷ 当180度经线为0点时，在这一瞬间，地球上只有一个日期。
4．有关太阳直射点的确定，其常见方法是： 太阳直射点是指太阳直射的那条经线（正午12点所在经线）与太阳直射的那条纬线的交点。
5．有关正午太阳高度角的计算，其常见方法是：
⑴ 当太阳直射的那条纬线与所求地点同在北半球或同在南半球时，其计算公式是：正午太阳高度角为90度减去这两条纬线间的纬度差。
⑵ 如果所求地点与太阳直射点在南北不同半球，则其正午太阳高度角为90度减去这两条纬线间的纬度和。
6．有关昼夜长短的计算，其常见方法是：
首先计算的理论依据是，晨昏线将所有的纬线分成昼弧和夜弧两部分，昼弧长度代表白昼的时间长短，夜弧的长度代表夜晚的时间长短。
因此，计算白昼和夜晚的长短的方法是，在纬线上数昼弧和夜弧所各自占据的经线间隔，经线间隔数与每一个经线间隔所代表的时间的积即为白昼或夜晚的时间长度。例如，如果在一幅日照图上一共有12个经线间隔，那么，每个经线间隔代表2小时，如果白昼占据了7个经线间隔，那么白天的时间长度为14小时，夜晚为10个小时。
另外，有时也可以采用第二种方法，由于12点和24点分别平分昼半球和夜半球，因此日出时刻乘以2即为夜长，昼长也便一目了然。
7. 有关日出、日落时刻的确定，其常见方法是：
⑴ 在日照图上，晨线与所求地点所在纬线的交点所在经线的地方时即为该地点所在纬线上各点在当日的日出时刻，反之，昏线与所求地点所在纬线的交点所在经线的地方时为该地点所在经线上各点在当日的日落时刻；24时减去日出时刻即为日落时刻。
⑵ 同样，由于12点和24点分别平分昼半球和夜半球， 如果已知昼长或夜长，那么，夜长的一半即为日出时刻。
8. 有关季节、节气的判定，其常见方法是：通过日照图所提供的信息来判断。如，根据太阳直射点的位置、南北半球昼夜长短状况、极夜和极昼等来加以判定。
9．对一些问题和现象的综合分析：由于日照图上通常都提供了具体的时间和空间信息，而时间和空间是地理学的两大主线，所谓时间“宙”所谓空间为“宇”，因此，在一幅日照图上可以进行多方面地理问题和地理现象的探讨和研究，同样，在一幅日照图上可以对学生进行多方面知识和能力的测试。这需要我们对地理学各方面的知识有完整的把握，在这样的基础上才能进行综合分析。

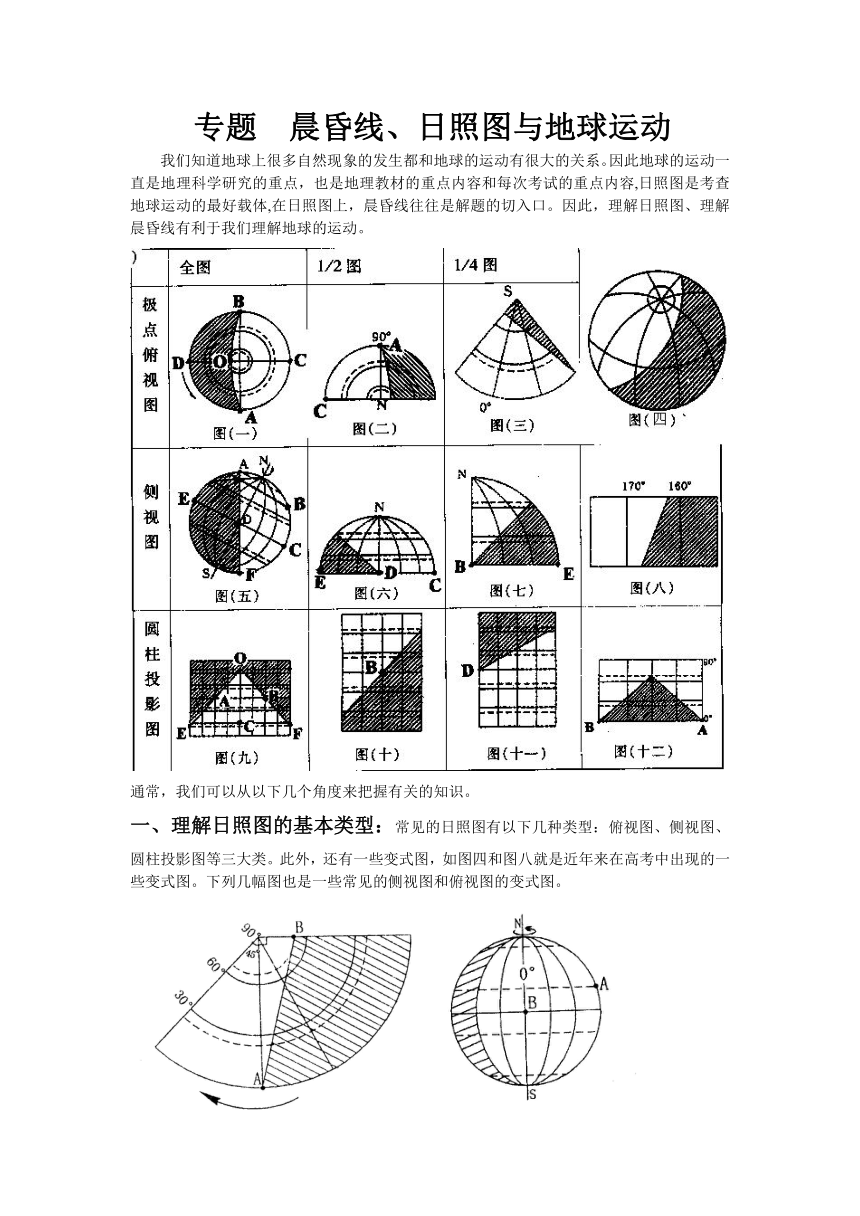

专题 晨昏线、日照图与地球运动
我们知道地球上很多自然现象的发生都和地球的运动有很大的关系。因此地球的运动一直是地理科学研究的重点，也是地理教材的重点内容和每次考试的重点内容,日照图是考查地球运动的最好载体,在日照图上，晨昏线往往是解题的切入口。因此，理解日照图、理解晨昏线有利于我们理解地球的运动。
通常，我们可以从以下几个角度来把握有关的知识。
一、理解日照图的基本类型：常见的日照图有以下几种类型：俯视图、侧视图、圆柱投影图等三大类。此外，还有一些变式图，如图四和图八就是近年来在高考中出现的一些变式图。下列几幅图也是一些常见的侧视图和俯视图的变式图。
二、理解晨昏线与日照图中其他地理信息的关系。
具体表现在以下几个方面：
1．与地心的关系：
例题1（侧视图）请在图中绘出6月22日时的晨昏线 ，夜半球画上阴影。
例题2（俯视图，最外侧为赤道）本图是以北极为中心的俯视图，内圆为60度纬线，请在图中绘出6月22日时的晨昏线。夜半球画上阴影。
例题 3请仔细下图与例题2中晨昏线画法的区别.
2．与太阳光线的关系：
仍用上图，请绘出太阳光线。
3．与经线的关系：
请分析图中晨昏圈平面与经线圈平面的夹角与太阳直射点的纬度的关系。
4．与纬线的关系：
5．昼半球各点太阳高度的变化规律：
例题4 下图为北京时间某日2时的全球太阳高度等值线图，图中15°N纬线与弧BAC垂直相交于A点，读图完成下列问题：
（1）对于该图所示情况的判断，错误的是：
A．中心点A表示太阳直射点 B．最大圆圈是晨昏圈
C．图示半球是夜半球 D．图示半球是昼半球
（2）B地的纬度是（ ），经度是（ ）。B点昼长是（ ）小时。
（3）图示季节D地的景观特征是（ ）。
三、运用晨昏线的特征解决问题：
通常要解决的问题主要表现为以下几种类型：
1．南、北极的确定
⑴ 在侧视图上，其常见方法是：
⑵ 在俯视图上，其常见方法是：
例题5读图完成下列问题:
（1）A、B、C、D为科学考察站，中国南极长城站的代号是（ ）
（2）A、B、C、D四个科学考察站中，离北京最近的是（ ）
（3）E地夏季的气候特点是（ ）；F地冬季的气候特点是（ ）
2．晨线、昏线的判读：其常见方法是：
3．有关地方时的计算、日期的确定与变更，其常见方法是：
地方时的相关计算，一般有以下四个原则，请完成下列填充：
⑴ 地方时的产生是由于（ ），地球上经度每隔15度，时间相隔（ ），经度每隔1度，时间相隔（ ）。
⑵ 东边的地点比西边的地点地方时（ ）。
⑶ 在日照图上，通常我们能读出4条经线的地方时，分别是：①（ ）的地方时是早晨6点，②（ ）的地方时是18点，③（ ）的地方时是12点，④（ ）的地方时是24或0点。
⑷ 如果所求地点在已知地点的东边，则向东加，反之向西减。
需要注意的是，有时候，这四个时间并不是很容易在图中能反映出来，这时我们更加需要仔细阅读图中的信息。
例题6：读以极点为中心的局部经纬网图，阴影部分表示黑夜，求图中A点的地方时。
日期的确定与变更：
完成下列填充：
为了人们使用的方便，国际上规定了国际日期变更线，主要以（ ）经线为基础，为了保证一个国家不会出现2个日期，在一些地方作了一定的变化。
具体的变化规律是：
⑴ 过180度经线时，如果由东12区向（ ）到西12区日期（ ）一天，反之日期（ ）一天。
⑵ 除此以外，地球上还有另一条日界线的存在，即地方时（ ）点所在经线，随着地球自转，这条日界线随时发生变化。
⑶ 每天，地球上总是180度经线的（ ）侧率先进入新的一天，任何时刻，地球上新的一天的范围总是从地方时（ ）点所在经线向（ ）180度经线以（ ）的部分。
⑷ 当180度经线为地方时0点时，在这一瞬间，地球上只有一个日期。
例题7
下图中中心点表示北极，阴影区为3月21日，非阴影区为3月22日。读图回答：
（1）NA的经度为（ ）；
NB的经度为（ ）。
（2）这时北京为3月（ ）日（ ）时。
4．有关太阳直射点的确定，其常见方法是：
5．有关正午太阳高度角的计算，其常见方法是：
例题8 北纬38°一开阔平地上，在楼高为H的楼房北面盖新楼，欲使新楼底层全年太阳光线不被遮挡，两楼距离应不小于（ ）
6．有关昼夜长短的计算，其常见方法是：
7. 有关日出、日落时刻的确定，其常见方法是：
例题9读下图，回答下列问题：
（1）A点昼长为（ ）小时，日出的地方时刻为（ ）点。
（2）B点昼长为（ ）小时，日出的地方时刻为（ ）点；
（3）D点的日出地方时刻为（ ）点，日落时刻为（ ）点；
（4）C点夜长为（ ）小时，C点日落地方时刻为（ ）点。
8. 有关季节、节气的判定，其常见方法是：
9．对一些问题和现象的综合分析：
例题10 读下图，按要求完成下列各小题：
（1）该图表示的是每年（ ）（填节气）的情况，此刻，太阳直射点的地理坐标是（ ）。
（2）图中，甲乙两地均位于晨昏线中的（ ）线上，乙地日出时刻是（ ）点钟。
（3）按图中所示情况，北京时间是（ ）点钟，我国南极科学考察站中山站的昼长为（ ）小时。
（4）在图中所示的这一天，下列地点中太阳高度角最大的是
Ａ 北京 Ｂ 广州 Ｃ 甲地 Ｄ 乙地
（5）按图中所示。如果是晴天，过40小时后能看到北极星的有下列地点中的 （ ）
A 北京 B 纽约 C 悉尼 D 莫斯科
专题练习
一、单选题
读下图，MN为昏线的一段，L为经线，O 为 L的中点，∠１＝２２°据此回答１—４题。
1． 有关L线和O点的说法正确的是
A． L线的长度约为四万千米。
B． L线上所有地点日出时间相同。
C． O点每天的正午太阳高度角相同。
D． O点每天在地方时６点日出１８点日落。
2． 图示这一天正午时，下列四城市中同样高度物体影子最短的是
A．悉尼 B．雅加达
C．广州 D．北京
3． 若此时110°E的东侧的地方时的日期为6月7日，西侧的地方时的日期是6月6日，则有关全球日期和时间的说法正确的是
A． 全球6月7日的范围超过一半
B． 全球6月7日的范围不到一半
C． 北京时间为6月7日23时
D． 伦敦正值上班高峰期
4． 图示时间，下列说法正确的是
A． 巴西高原草木枯黄
B． 中国燕子南飞过冬
C． 旧金山正值炎热干燥的季节
D． 中国江淮地区正值梅雨季节
读下图,完成5到8题.
5.这一天,A点的夜长为
A .8小时 B .12小时 C .16小时 D .24小时
6.此时太阳直射点的地理坐标为
A .135°E,23°26′S B .135°W,0° C . 135°W , 23°26′N D .45°E, 0°
7.此时B点的地方时是
A .3点 B .6点 C . 12点 D.18点
8．如图所示的这一天
A .长江流域处在气温最高的月份中
B .罗马处在多雨的季节中
C .由新加坡驶往亚丁湾的油轮顺风顺水
D.尼罗河处于汛期之中
下图中的两条虚线，一条是晨昏线，另一条两侧大部分地区日期不同，此时地球公转速度较慢，完成9到10题
9．若图中的时间为7日和8日，甲地为
A．7日4时 B．8日8时 C．7日8时 D．8日4时
10．此时可能出现的现象是
A．安大略湖畔夕阳西下 B．几内亚湾沿岸烈日当空
C．澳大利亚东海岸夜幕深沉 D．泰晤士河畔曙光初现
二、综合题
11．读北冰洋图，分析：
（1）若此时南京是4月10日17时，在图中用阴影标出4月9日的范围。
（2） 若45°W是昏线，此时我国黄淮海平原土壤中水盐运动的特点是（ ）
（3）根据影响盐度的因素判断，北冰洋地区盐度最高的是（ ）季，原因是（
）。
12．读材料回答：
材料一 下图为春分日时的阳光照射情况。材料二 春分日太阳直射在赤道上，全球昼夜平分。
（1）此时，太阳直射点位于图示状态的（ ）处
（2）此时，昼半球的范围是（ ）
（3）此时，东半球昼与夜的面积比是（ ）
（4）此时，下列叙述正确的是
A．北丘洼地区土壤表层积盐的季节 B．辛店洼地区改造前渍涝严重的季节
C．地中海地区农业收获的季节 D．达令—墨累盆地小麦播种季节
