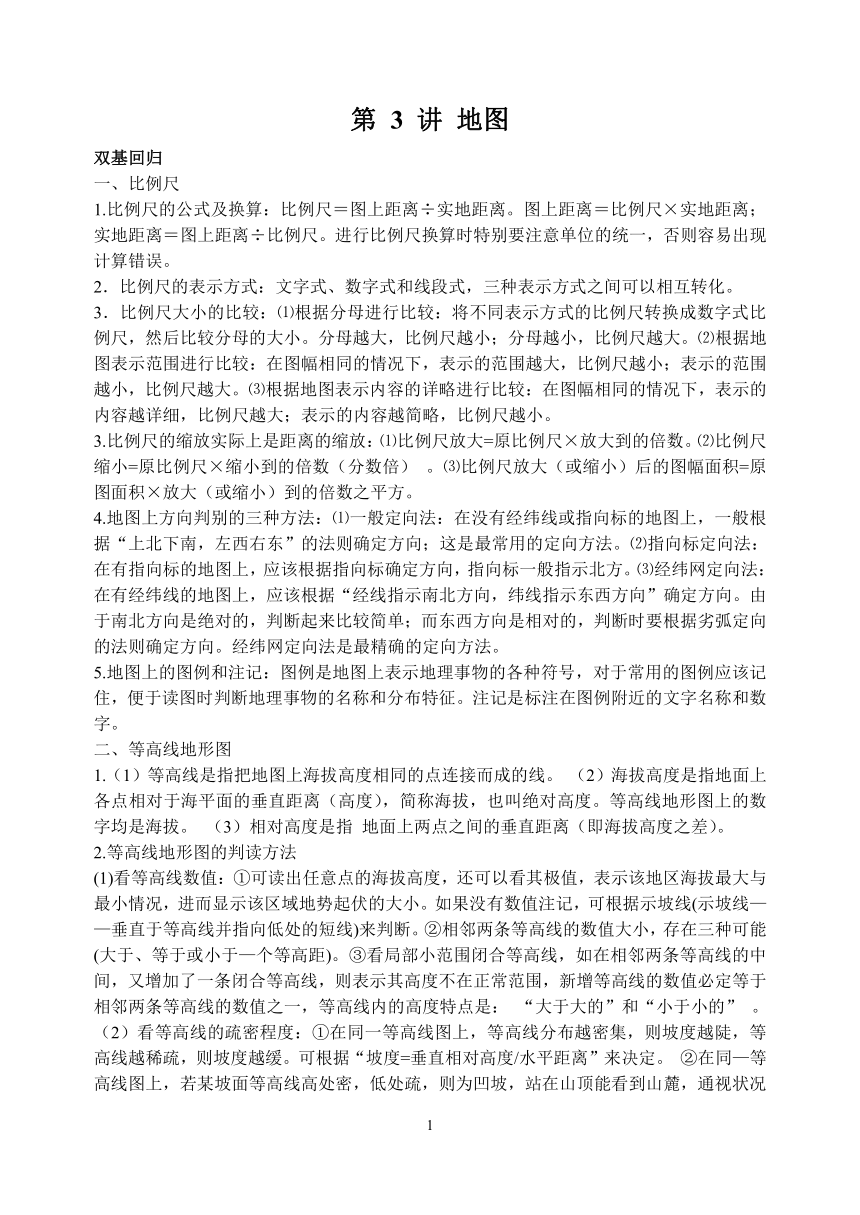

第 3 讲 地图
双基回归
一、比例尺
1.比例尺的公式及换算：比例尺＝图上距离÷实地距离。图上距离＝比例尺×实地距离；实地距离＝图上距离÷比例尺。进行比例尺换算时特别要注意单位的统一，否则容易出现计算错误。
2．比例尺的表示方式：文字式、数字式和线段式，三种表示方式之间可以相互转化。
3．比例尺大小的比较：⑴根据分母进行比较：将不同表示方式的比例尺转换成数字式比例尺，然后比较分母的大小。分母越大，比例尺越小；分母越小，比例尺越大。⑵根据地图表示范围进行比较：在图幅相同的情况下，表示的范围越大，比例尺越小；表示的范围越小，比例尺越大。⑶根据地图表示内容的详略进行比较：在图幅相同的情况下，表示的内容越详细，比例尺越大；表示的内容越简略，比例尺越小。
3.比例尺的缩放实际上是距离的缩放：⑴比例尺放大=原比例尺×放大到的倍数。⑵比例尺缩小=原比例尺×缩小到的倍数（分数倍） 。⑶比例尺放大（或缩小）后的图幅面积=原图面积×放大（或缩小）到的倍数之平方。
4.地图上方向判别的三种方法：⑴一般定向法：在没有经纬线或指向标的地图上，一般根据“上北下南，左西右东”的法则确定方向；这是最常用的定向方法。⑵指向标定向法：在有指向标的地图上，应该根据指向标确定方向，指向标一般指示北方。⑶经纬网定向法：在有经纬线的地图上，应该根据“经线指示南北方向，纬线指示东西方向”确定方向。由于南北方向是绝对的，判断起来比较简单；而东西方向是相对的，判断时要根据劣弧定向的法则确定方向。经纬网定向法是最精确的定向方法。
5.地图上的图例和注记：图例是地图上表示地理事物的各种符号，对于常用的图例应该记住，便于读图时判断地理事物的名称和分布特征。注记是标注在图例附近的文字名称和数字。
二、等高线地形图
1.（1）等高线是指把地图上海拔高度相同的点连接而成的线。 （2）海拔高度是指地面上各点相对于海平面的垂直距离（高度），简称海拔，也叫绝对高度。等高线地形图上的数字均是海拔。 （3）相对高度是指 地面上两点之间的垂直距离（即海拔高度之差）。
2.等高线地形图的判读方法
(1)看等高线数值：①可读出任意点的海拔高度，还可以看其极值，表示该地区海拔最大与最小情况，进而显示该区域地势起伏的大小。如果没有数值注记，可根据示坡线(示坡线——垂直于等高线并指向低处的短线)来判断。②相邻两条等高线的数值大小，存在三种可能(大于、等于或小于—个等高距)。③看局部小范围闭合等高线，如在相邻两条等高线的中间，又增加了一条闭合等高线，则表示其高度不在正常范围，新增等高线的数值必定等于相邻两条等高线的数值之一，等高线内的高度特点是： “大于大的”和“小于小的” 。
（2）看等高线的疏密程度：①在同一等高线图上，等高线分布越密集，则坡度越陡，等高线越稀疏，则坡度越缓。可根据“坡度=垂直相对高度/水平距离”来决定。 ②在同—等高线图上，若某坡面等高线高处密，低处疏，则为凹坡，站在山顶能看到山麓，通视状况良好；反之若某坡面等高线高处疏，低处密，则为凸坡，站在山顶能看不到山麓，通视状况不佳。③在不同等高线图上，不能根据不同图上等高线的疏密来直接判断坡度陡缓，而要看清楚不同等高线图的比例尺、等高距的差别。要比较它们的陡缓，要看两点
间的相对高度与实际水平距离的比值，比值越大，坡度越陡，反之坡度越缓。
（3）看等高线的走向：①根据等高线的走向，可判断某些地形的走向，如山脉走向。 ②与等高线垂直方向为坡度最陡方向，也是坡面上的水流方向。③若一组等高线的走向是向地势低的方向凸，则此处地形为山脊；相反则为山谷(符合等值线的“高向低处凸，低向高处凸”的原则)。④若一个方向是一对山脊等高线组成，垂直于它的另一个方向是由一对山谷等高线组成，则该地为鞍部(鞍部是在山脊的最低处，或山谷的最高处)。⑤若多条等高线会合重叠一处，则该地形为悬崖、峭壁。

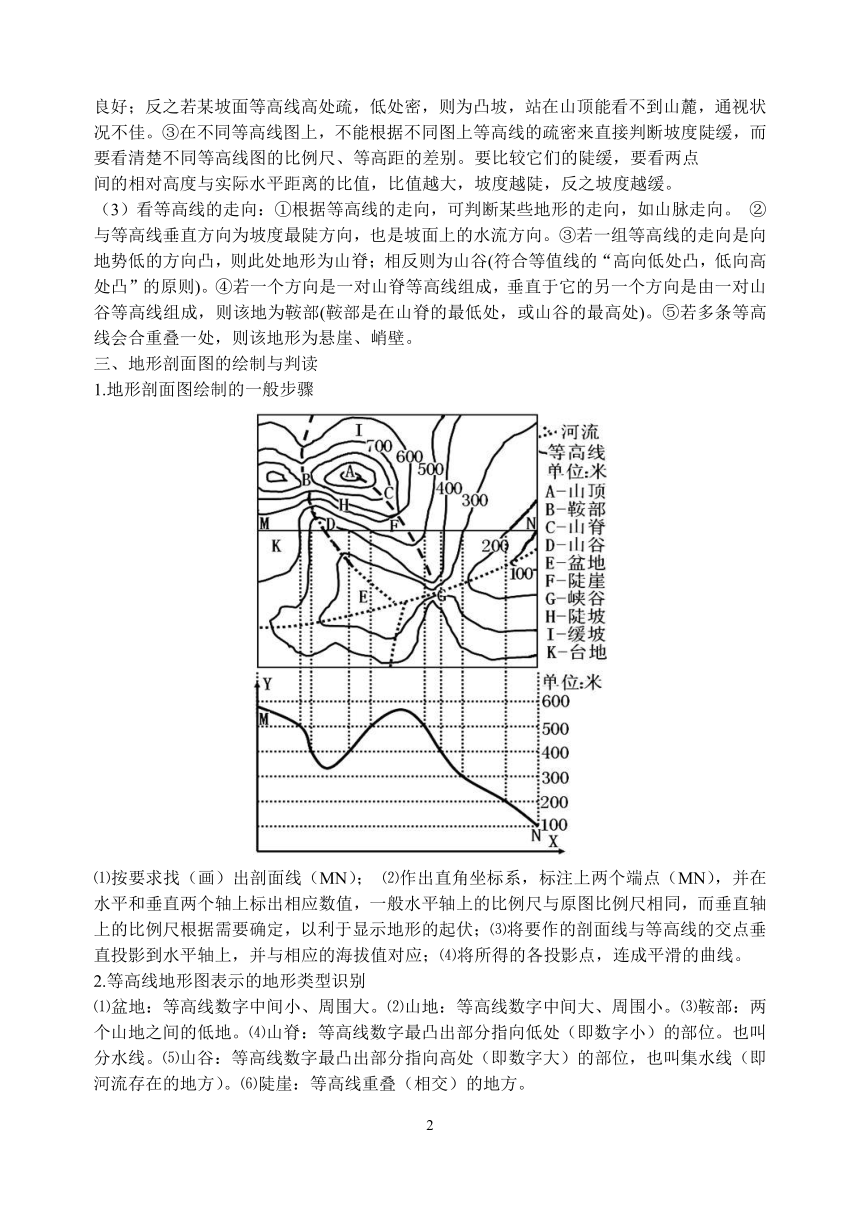

三、地形剖面图的绘制与判读
1.地形剖面图绘制的一般步骤
⑴按要求找（画）出剖面线（MN）； ⑵作出直角坐标系，标注上两个端点（MN），并在水平和垂直两个轴上标出相应数值，一般水平轴上的比例尺与原图比例尺相同，而垂直轴上的比例尺根据需要确定，以利于显示地形的起伏；⑶将要作的剖面线与等高线的交点垂直投影到水平轴上，并与相应的海拔值对应；⑷将所得的各投影点，连成平滑的曲线。
2.等高线地形图表示的地形类型识别
⑴盆地：等高线数字中间小、周围大。⑵山地：等高线数字中间大、周围小。⑶鞍部：两个山地之间的低地。⑷山脊：等高线数字最凸出部分指向低处（即数字小）的部位。也叫分水线。⑸山谷：等高线数字最凸出部分指向高处（即数字大）的部位，也叫集水线（即河流存在的地方）。⑹陡崖：等高线重叠（相交）的地方。

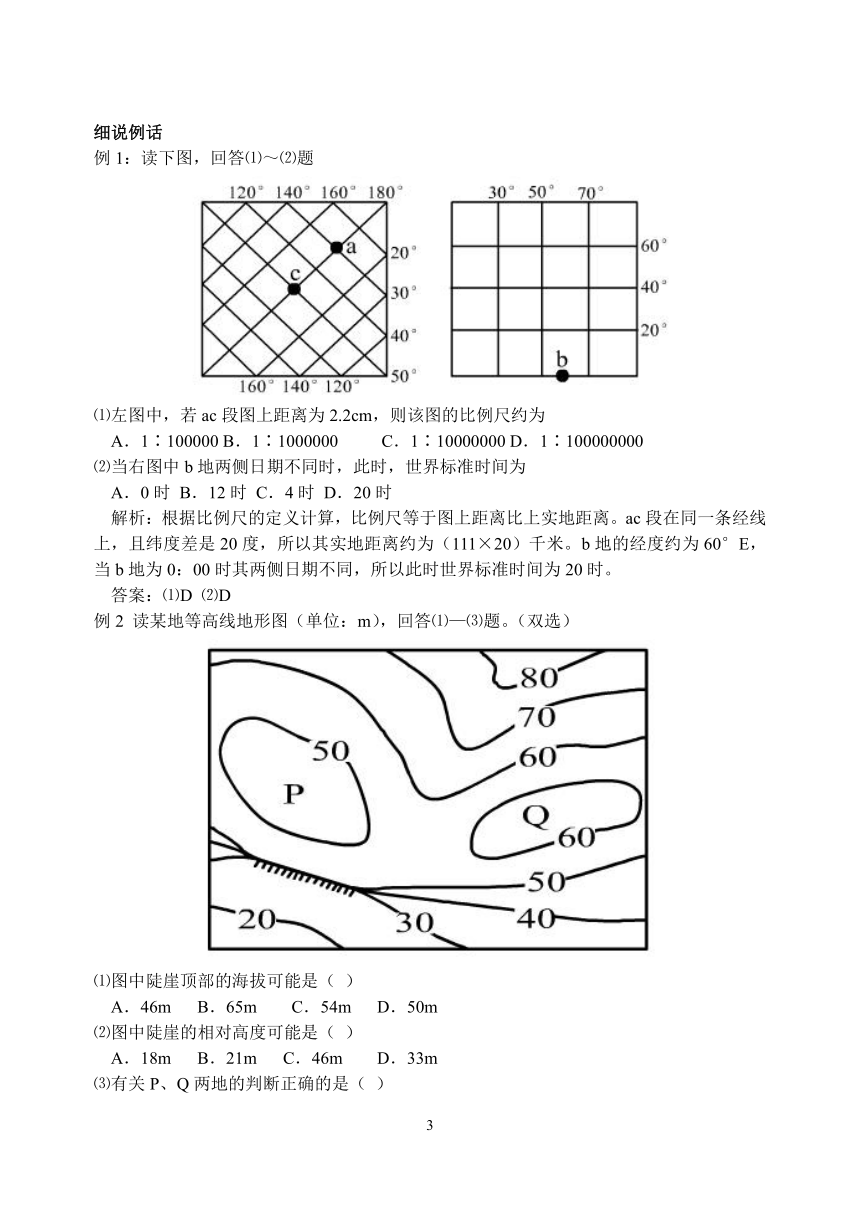

细说例话
例1：读下图，回答⑴～⑵题
⑴左图中，若ac段图上距离为2.2cm，则该图的比例尺约为
A．1∶100000 B．1∶1000000 C．1∶10000000 D．1∶100000000
⑵当右图中b地两侧日期不同时，此时，世界标准时间为
A．0时 B．12时 C．4时 D．20时
解析：根据比例尺的定义计算，比例尺等于图上距离比上实地距离。ac段在同一条经线上，且纬度差是20度，所以其实地距离约为（111×20）千米。b地的经度约为60°E，当b地为0：00时其两侧日期不同，所以此时世界标准时间为20时。
答案：⑴D ⑵D
例2 读某地等高线地形图（单位：m），回答⑴—⑶题。（双选）
⑴图中陡崖顶部的海拔可能是（ ）
A．46m B．65m C．54m D．50m
⑵图中陡崖的相对高度可能是（ ）
A．18m B．21m C．46m D．33m
⑶有关P、Q两地的判断正确的是（ ）
A．P地为盆地，Q地为山峰
B．P、Q两地都为盆地
C．两地的海拔是P≥50m、Q≤60m
D．P地海拔介于40m—50m之间，Q地海拔介于60m—70m之间
解析：图中陡崖顶部的海拔介于 50----60 米之间。利用陡崖相对高度的计算公式：（n-1）×d≤△h＜（n+1）×d（其中 n 为相交等高线的条数，d 为等高距，△h为陡崖相对高度），可以计算出该陡崖的相对高度范围[20m，40m）。运用等值线中“大于大的，小于小的”的规律，可以分析40m＜P＜50m，60m＜Q＜70m，所以P地为盆地，Q地为山峰。
答案：⑴CD ⑵BD ⑶AD

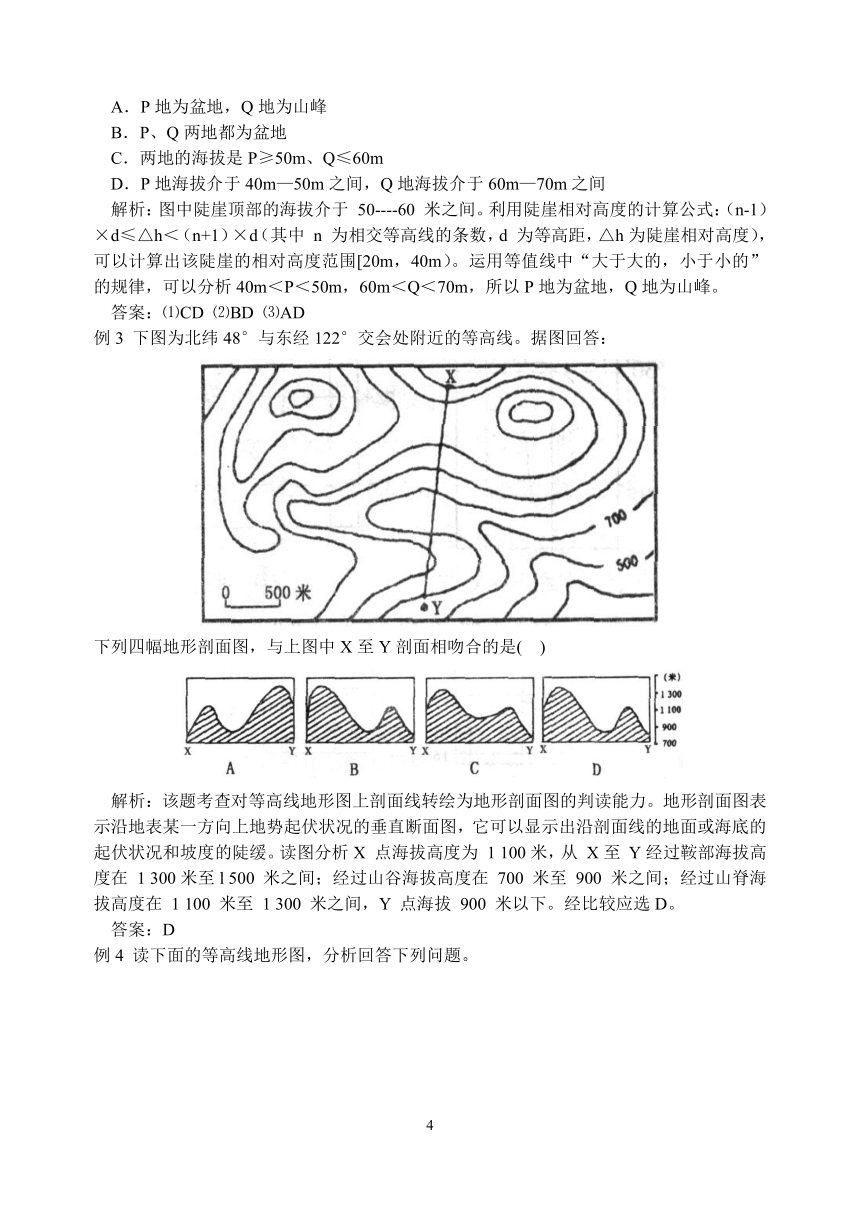

例3 下图为北纬48°与东经122°交会处附近的等高线。据图回答：
下列四幅地形剖面图，与上图中X至Y剖面相吻合的是( )
解析：该题考查对等高线地形图上剖面线转绘为地形剖面图的判读能力。地形剖面图表示沿地表某一方向上地势起伏状况的垂直断面图，它可以显示出沿剖面线的地面或海底的起伏状况和坡度的陡缓。读图分析X 点海拔高度为 1 100米，从 X至 Y经过鞍部海拔高度在 1 300米至l 500 米之间；经过山谷海拔高度在 700 米至 900 米之间；经过山脊海拔高度在 1 100 米至 1 300 米之间，Y 点海拔 900 米以下。经比较应选D。
答案：D

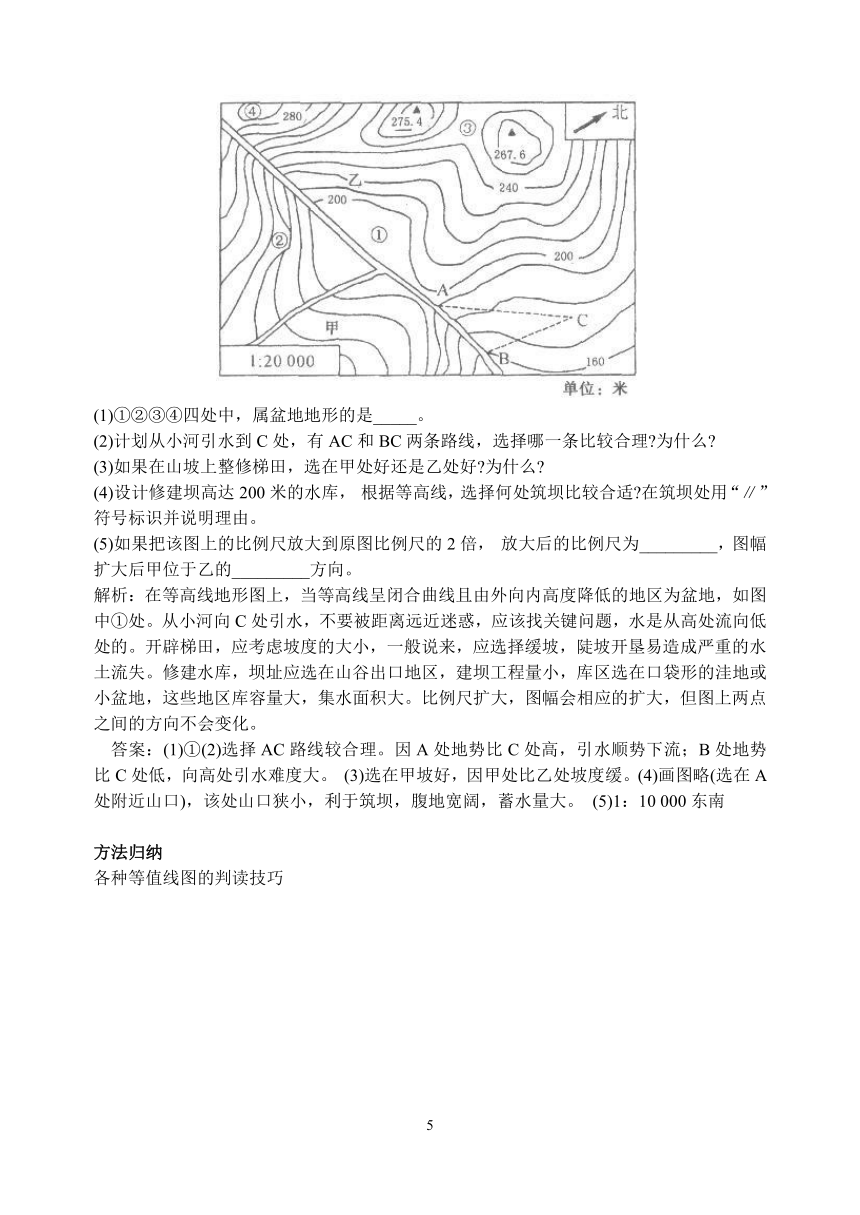

例4 读下面的等高线地形图，分析回答下列问题。
(1)①②③④四处中，属盆地地形的是_____。
(2)计划从小河引水到C处，有AC和BC两条路线，选择哪一条比较合理 为什么
(3)如果在山坡上整修梯田，选在甲处好还是乙处好 为什么
(4)设计修建坝高达200米的水库， 根据等高线，选择何处筑坝比较合适 在筑坝处用“∥”符号标识并说明理由。
(5)如果把该图上的比例尺放大到原图比例尺的2倍， 放大后的比例尺为_________，图幅扩大后甲位于乙的_________方向。
解析：在等高线地形图上，当等高线呈闭合曲线且由外向内高度降低的地区为盆地，如图中①处。从小河向C处引水，不要被距离远近迷惑，应该找关键问题，水是从高处流向低处的。开辟梯田，应考虑坡度的大小，一般说来，应选择缓坡，陡坡开垦易造成严重的水土流失。修建水库，坝址应选在山谷出口地区，建坝工程量小，库区选在口袋形的洼地或小盆地，这些地区库容量大，集水面积大。比例尺扩大，图幅会相应的扩大，但图上两点之间的方向不会变化。
答案：(1)①(2)选择AC路线较合理。因A处地势比C处高，引水顺势下流；B处地势比C处低，向高处引水难度大。 (3)选在甲坡好，因甲处比乙处坡度缓。(4)画图略(选在A处附近山口)，该处山口狭小，利于筑坝，腹地宽阔，蓄水量大。 (5)1：10 000东南
方法归纳
各种等值线图的判读技巧
感受高考
例1： (07年全国卷II) 下图所示区域属于湿润的亚热带季风气候，回答⑴—⑵题。
⑴R、Q两点的相对高度可能为
A. 800米 B. 900米 C. 1000米 D.1100米
⑵M、 N、P、Q四地中，海拔可能相等的两地是
A. M, N B. M, P C. M, Q D. P，Q
解析：第⑴题：这是一道根据等高线计算相对高度的基本计算题。首先获取图中信息：R、Q 两点之间相隔 10 条等高线，等高距为 100 米。在根据相对高度的计算公式计算出相对高度的范围，即可选出正确答案 C。相对高度（H）的计算公式为（两地之间等高线的条数-1）×等高距≤H<（两地之间等高线的条数+1）×等高距。第⑵题：本题关键是确定M点的海拔高度。有两种可能性：一是在 300 米与 400 米之间，二是在 500 米与 600 米之间。第二种可能性与 N 点的海拔相同。
答案： （1）C；（2）A
例2： (07年四川卷)下图是我国某山脉东、西坡地质剖面图。读图回答⑴～⑵题。
⑴结合图例，推断甲处岩石形成处的古地理环境是
A．沙漠 B．沼泽 C．海洋 D．苔原
⑵由图示得出的推断，正确的是
A．东坡有丰富的水能资源 B．山麓气温比山顶约高21℃
C．该山以西绿洲农业特色突出 D．该山为种植业与畜牧业的分界线
解析：第⑴题，由甲处的岩石类型（石灰岩）推知形成古地理环境为海洋。第⑵题，由图中银川所在位置可以判断图中山脉为贺兰山，东西两侧地形为宁夏平原和内蒙古高原。图示区域年降水量在200mm以下，该山地东坡河流虽然落差大，但流量不大，故选项 A 错；该山麓与山顶海拔分别为 1500m、3500m，高差 2000m，气温相差 12℃，选项 B 错；该山地以西年降水量在 200mm以下，绿洲农业生产特色突出，选项C正确；种植业与畜牧业的分界线大致与400mm等降水量线吻合，该山地年降水量在200mm以下，地处我国的牧区，选项D错。
答案：⑴C ⑵C
好题狂练
一、单项选择题
1.（安徽省合肥市第一中学 2007—2008学年度第一学期高三年级阶段考试）在一幅 6 月 22日光照图上，在甲、乙两地都位于北半球，太阳在同一时刻位于甲、乙上中天时测得甲地太阳高度为60°，乙地为36°，甲、乙两地在图上的球面距离是44.4厘米，则该图的比例尺为 （ ）
A．1：24000000 B．1：3000000 C．六百万分之一 D．1：4000000
读图，回答2—3题
2.甲、乙两图
A.比例尺甲大于乙 B.甲为地图，乙为景观图
C．比例尺均为数字式 D.乙图中的动物形象属于注记
3．关于甲图的叙述，正确的是
A.沿公路从火车站到农业实验区，其方向是先正北后正东
B.火车站与学校相距约375千米，与农业实验区相距约580千米
C.火车站位于科技园的西南方向
D.若比例尺放大1倍，则图幅面积将增大2倍
4.右图所示等高线图中P点的地形可能是 （ ）
A．盆地 B．丘陵 C．鞍部 D．山谷
下图中，沿甲图E—F，M—N所作的地形剖面分别为乙图和丙图。回答5～8题。
5．该地的地形是 （ ）
A．山峰 B．山脊 C．山谷 D．鞍部
6．①地比②地 （ ）
A．海拔高，坡度大 B．海拔高，坡度小 C．海拔低，坡度大 D．海拔低，坡度小
7．③地位于④地的 （ ）
A．东北方向 B．东南方向 C．西北方向 D．西南方向
8．在一次较大的降水过程中，降落在④地的水体在坡面上的流向是 （ ）
A．东北向西南 B．东南向西北 C．西南向东北 D．西北向东南
读右面四幅图，回答9～10题。
9．右图中，坡度最陡的一幅是（ ）
A.A图 B.B图 C.C图 D.D图
10．表示实地范围最大，内容最简略的是 （ ）
A.A图 B.B图 C.C图 D.D图
近年来蓬勃兴起的户外登山运动，使许多登山爱好者学会了判读简易等高线地形图。右图为某山区等高线地形图，现有两组队员在此活动。回答11～12题。
11．甲组队员准备在图示地区宿营，为避免突发的山洪，你认为在①②③④四地中，最不适宜宿营的地点是 （ ）
A．① B．② C．③ D．④
12．若乙组队员已经宿营在图中最高处，为了可以互相观测到对方，从安全角度考虑，甲组应该把宿营地选择在图示四地中的 （ ）
A．① B．② C．③ D．④
读我国某区域等高线地形图（虚线表示拟建的公路线），回答13—15题。
13．图中主要河流的流向为
A．从西南流向东北
B．从东北流向西南
C．从北流向南
D．从南流向北
14．若在甲、乙两城镇之间修建一条公路，有 A 线和 B 线两个方案，B 线方案与 A 线方案相比，主要的有利条件是
A．线路较短，工程量小
B．坡度较平缓
C．不用修大型桥梁，少占耕地
D．连接多个居民点，社会效益大
15．图示区域的开发，有以下四种方案，最合理的是
A．山上植茶树，山下种稻棉
B．山上修梯田，种经济林，山下种蔬菜、花卉，养奶牛
C．山上建设水源林，山下种麦棉
D．山上修梯田，建水库，山下发展种植园农业
二、综合题
16.读“等高线地形图” ，回答下列问题：
(1)在 B 山设计了 CB、DB 两条上山路线。根据等高线地形图判断，沿线修建公路比较合理，理由是____________________________________。
(2)G 城是化学工业城市，在图中甲、乙两处建一个疗养院，以处较好，理由是_________。
(3)在A、B两山顶之间有电缆车相通。电缆车速度是每分钟200米，乘缆车从B山顶到A山顶约需_________分钟。
(4)下面四组图分别是沿两个相互垂直的方向所作的地形剖面图。 请分析M点在①②③④四幅图中的地形类型。
①是_________地形，②是_________地形，③是_________地形，④是_________地形。
17.读广西某地区等高线地形图，完成下列问题。
（1）图中南侧山脉的走向是_________。
（2）图中陡崖的顶部海拔可能是（ ）
A．140m B.155m C.168m D.182m
（3）陡崖相对高度不可能是（ ）
A.35m B.45m C.55m D.65m
（4）①②③④所示小河中，位置明显不正确的是_________；水流最急的是_________；干流流向是_________。
（5）计划建一座较大型的水库，坝址宜选在 A、B、C 中的处（不考虑地质构造），因
为_________。
（6）站在D地东西两侧山顶位置，能否看到D处的物体（不考虑距离远近）？ 并分析原因。
18.材料1：5月5日，阳光灿烂，东南风3～4级。小明和小畅相约到“媚尼风景区”去“媚尼风景区”旅游。
材料2： “媚尼风景区”略图。
据此完成下列问题：
(1)小明和小畅相约在尼湖之南的古寺汇合，这座古寺是_________。(填数码)
(2)乘船游览尼湖风光，从A到B快还是从B到A快(均直线航行) 理由是：_________。
(3)小明和小畅想要享受“漂流探险”的乐趣，你能根据所学的地理知识向他们介绍一下在支流a和媚 河上游ｂ“漂流”可能有的特点吗
(4)C处的地形是_________，该处的海拔高度为_________。
(5)在图中 D 处拟建—水坝(如图： “／／”)，水坝建成后，三座古寺中有可能被水淹的 是_________。
(6)此时小明和小畅在古寺②，想去登山顶C，想知道两地的温差，能帮忙计算吗
(7)尼湖风光、媚河漂流探险、古寺探幽、山顶观日出等媚尼风景区开发的旅游项目中，有可能效果不佳的是_________，理由是____________________________________。
一、单项选择题
1.C 由于甲、乙两地都位于北半球，根据太阳在同一时刻位于甲、乙上中天时测得甲地太阳高度为60°，乙地为 36°，可以推知两地位于同一条经线上，且相差 24 个纬度，从而求得两地的实际距离为 24×111＝2664千米。从而算出比例尺为44.4÷（2664×10 5 ）＝1/6000000。
2.A 甲比例尺为 1：15000，乙图为 1：18000，可以推知甲比例尺甲大于乙；甲乙均为地图；甲比例尺为线段式；乙图中的动物形象属于图例。
3.C 沿公路从火车站到农业实验区，其方向是先东北后东南；火车站与学校和农业实验区的距离明显大于选项中的数值；火车站位于科技园的西南方向；若比例尺放大1倍，则图幅面积将增大3倍。
4．C 根据鞍部“两侧高，两侧低”的特点即可判断。
5．B 根据乙图和丙图的特点即可判断。
6．B 根据乙图剖面线的变化特点，可以推知①地比②地海拔高，坡度小。
7．A ③地位于EF 上，且靠近F 点，④地位于 MN上，且靠近 N 点，再放到甲图上级可判断③地位于④地的东北方向。
8．D ④地的南面低，东面低，所以，水的流向是由西北向东南。
9．B 四幅图图幅相同、等高距相等、等高线疏密程度相同，比例尺越大，表示的实际水平距离就越小，坡度就越大。
10．A 图幅相等的情况下，比例尺越小，表示的实际范围越大，内容越简略，A选项符合题意。
11.A ①处位于山谷，是洪水汇集的地方，危险性大，最不适宜宿营。
12.D 宿营地应选择在山脊处。
13．A 14．C 15．A 根据支流流向可判断为从西南流向东北；B 线方案与 A 线方案的差别可从图中找出；该地位于南方低山丘陵区，适宜发展立体农业，但距经济发达地区较远，不一定要发展城郊型农业。C项山下种麦、D项山下发展种植园农业不适宜。
二、综合题
16.解析：本题考查了等高线上的布局和地形剖面图的判读等基本常识。
答案：(1) DB 等高线稀疏，坡度较小，工程量较小
(2) 甲 甲处位于城市盛行风向的上风向，阳坡，环境优美
(3) 5 (4)鞍部 山脊 盆地 山谷
17.解析：本题考查等高线的判读及应用。要注意在不同图中方向的判读及水库坝址的选择原则，并要注意凸形坡与凹形坡的差别。
答案： （1）东西向 （2）C （3）A （4）④ ③ 自西北向东南流（5）A 峡谷处建坝工程量小；上游一侧谷地宽广，且山岭环抱，蓄水多；淹没农田和迁移居民少（6）东侧山顶不能，西侧山顶能看到，因D地东侧山坡为凸形坡，西侧山坡为凹形坡
18.解析：第（1）问，注意图中的指南针指示的方向；第（2）问，从A到B是顺风航行；第（3）问，注意根据等高线的密集程度来判断水流的速度；第（4）问，等高距为100，C为山顶；第（5）问，水坝的海拔在 100 米，所以会淹没②古寺；第（6）问，计算出两处的高差是（800，900），根据每上升 100 米气温平均降低0.6℃来推算即可；第（7）问，注意主要是从效果不佳角度分析。
答案：(1)① (2)从A到B快。该日吹东南风，从A到B是顺风航行
(3)支流ａ流经地区等高线密集，说明河流的落差大，水流急，漂流时速度快，更加惊险刺激。上游b流经地区等高线较稀，说明河流的落差较小，水流平缓一些，漂流时速度慢一些。
(4)山顶 900多米 (5)② (6)大于4．8℃、小于5．4℃ (7)山顶观日出 该地区的最高山顶不足1000米， 难以观赏到好的日出效果。(其它答案只要解释合理也可)
