山东郓城一中
2009高考地理二轮专题复习难点突破：地形剖面图
难点概述
【知识整合】地形剖面图类试题是以区域性、系统性、综合性为主线的学科内综合试题。组成自然地理环境的各因素并不是孤立存在和发展的，而是相互联系、相互制约和相互渗透的整体。另外，地形和气候又是自然地理环境中的两大基本因素，不仅决定着整个地区的自然环境特征，还对该地区的生产、生活等人文地理现象产生影响。所以，经常见到在地形剖面图上复合冬夏季气温曲线图、年降水量曲线图等气候要素的试题（也可在地形剖面图上复合河流流量变化图、植被类型分布图、地质构造图等），地形剖面复合图大大增加了地图的信息容量，要求在地图中综合归纳并提取出地形、气候、植被、水文等各种信息，通过多要素、多角度的综合分析考查学生对地理环境整体性的认识以及对人类活动的影响。
【综合延伸】地形剖面图是以等高线地形图为基础，按一定比例沿着地表某一方向所作的垂直断面图，它能更直观地显示垂直方向的地面起伏和坡度陡缓。
　　一、绘制地形剖面图
水平比例尺：1：200000
垂直比例尺：1：50000
　　步骤：
　　（1）在等高线地形图上选择剖面线（图中AB线）。
　　（2）确定剖面的水平比例尺和垂直比例尺。剖面图的水平比例尺一般与原图比例尺相同，垂直比例尺通常较水平比例尺大若干倍。
　　（3）把剖面线与等高线的各交点之间的水平距离，按水平比例尺转绘在水平坐标上，得到各对应点的纵垂线。在图上绘制“水平线段”要与剖面线等长，以保持原图的水平比例尺不变。
　　（4）在纵坐标上引出各对应点海拔高度的水平线，确定与各对应点纵垂线的相交点。
　　（5）对照等高线地形图的地表形态，把最终确定的相交点用曲线连接起来，在图中做必要的注记（例如比例尺、高度等），即为沿剖面线的地形剖面图。
　　二、判读地形剖面图
　　1. 用地形剖面图判断地形特征
　　判读地形剖面图时，首先要“定量”阅读，从纵坐标的标高读出剖面线最高点和次高点、最低点和次低点的海拔高度；其次要进行“定性”分析，从剖面线的海拔高度、相对高度、弯曲走向和坡度陡缓等判断出具体的地形类型。
　　2. 用地形剖面图考查区域特征
　　考查区域特征的地形剖面图大致可以分为：沿纬线方向的地形剖面图、沿经线方向的地形剖面图、东北——西南方向的地形剖面图、西北——东南方向的地形剖面图、沿河流的地形剖面图、沿交通线的地形剖面图和地形剖面图的简化图共七类。地形剖面图是判断某区域的信息载体，一般以剖面线附近或“以线带面”来考查该区域的自然和人文特征。
　　判读时首先要充分利用地形剖面图中的信息，根据试题提供的经纬度、地形起伏、海拔高度、海陆位置等要素作出区域判断；其次再解答剖面线所经的大洲、国家或地区的领土组成、地形、气候、植被、土壤、水文、自然带、人类生产活动等自然地理或人文地理问题。
　　3. 用地形剖面复合图考查地理综合思维能力
地形剖面复合图是指把气候、植被、水文等因素的空间变化曲线图叠加在地形剖面图上，从而将多项有联系的地理事物的变化过程合并到同一坐标图中。
难点典例
【典例一1】某山区的一所学校，拟组织学生对附近公路的交通流量进行调查。读图完成下列要求：
(1)判断在E、F、G三个地点中，能目测到公路上经过H处车辆的是_____。
(2)试用地形剖面图解释你所作的判断，并作简要说明，图画在下面的框内。
【解析】
本题是在等高线地形图上，结合通视问题的题目。实际上就是考查等高线地形图及地形剖面图的知识。
(1)对于题中E、F、G三点，能否目测到H处的车辆，应该首先画出EH、FH和GH三个地形剖面图，据图即可判定。剖面图的画法是：首先，确定垂直比例尺和水平比例尺；第二步找出剖面图上对应的点；第三步是将对应点连接画出剖面线。图中虚线为目测视线。
从三幅图中即可判定只有在G点能看到H点
答案(1)G (2)从剖面图上可以看出G地到H地之间没有障碍，可以清晰地观察。
【知识链接】题目接近生活，学生对通视问题会感到陌生。绘制地形剖面图有一定难度。因E、F、G三点的海拔均高于H地，这就很容易造成三点都能看到H地的误导，增加了考题的难度。
关于地形剖面图绘制应注意以下几点
①根据需要确定剖面线，或已指定了剖面线。
②确定比例尺。水平比例尺一般采用原图比例尺，除非特别要求放大或缩小；垂直比例尺要视图中地形的起伏状况，原则是在指定范围内画下，并起伏适度。
③确定水平基线。一般与剖面线长度一致，并与剖面线平行。
④标出垂直比例尺的高程。一般与图上的等高距相同，最高高度数要比图中最大高程略高一些；最低高度数也要比图中的最低高程再低—些。
⑤从剖面线与各等高线的交点向下引垂线，交于剖面图中高程相同的辅助线上。待各交点都画出后，再将这些点连成圆滑的曲线。即形象地表示出沿这一剖面线地形的高低起伏状况。
⑥在图上作出必要的注记。写上高程、比例尺等，陆地部分画斜线，海洋画水平线。
【典例2】下图是沿某一条纬线所作的海陆剖面示意图，当天是北半球夏至日，A地的正午太阳高度为43o8′，回答下列各问。
(1)该图是 半球(南、北) 洲，沿 纬线所作剖面图，当天昼夜长短状况是 。
(2)图中A地的气候类型是 ，B地的气候类型是 。
(3)图中C地附近的洋流名称是 。
(4)D 海峡。
【解析】 图中所给经度自20o向东增加到50o ，显然是东经度。只有非洲大陆纵贯南北的经线是20oE和30oE。在30oE与40oE之间的海峡应该是莫桑比克海峡。通过剖面图的复习，学生应牢记通过各大洲的经纬网。此剖面图的纬线显然是南回归线。(这是通过太阳高度公式计算的)A地外测是本格拉寒流，A地沙漠逼近海岸，B地是来自暖流海面的东南信风的迎风坡。
【答案】 (1)南 非 23o26′S 昼短夜长(2)热带沙漠气候 热带雨林气候(3)莫桑比克暖流。(4)莫桑比克海峡。
【知识链接】：太阳高度角公式：某地正午太阳高度=900-|当地纬度—太阳直射点纬度|
地形剖面图判读要注意以下几点
　　①根据经纬度确定剖面的地理位置。②看纵坐标（垂直比例尺），了解图示地区地形起伏变化，确定地貌类型，分析地势特征等。③根据掌握的地理知识回答该地区所在大洲、国家、地区、濒临的海洋及与此有关的气候、植被、地质、土壤、水文、自然带、人类生产活动等自然地理或人文地理问题。
【典例3】读“中国北回归线地形剖面图”，分析并回答下列问题：
（1）A为 江，正逐渐成为我国西南同 亚发展贸易的一条重要的河运通道。
（2）正常年份下，B河 月进入汛期，此时降雨类型为 雨。
（3）C市是 ，有我国著名的北回归线标志塔，也是我国对外开放的 之一。
（4）D、E有我国著名的有色金属矿产，其中D为 市，主要出产 矿，E为 市，通过该市的铁路是西南地区通往我国沿海地区最便捷的一条通道。

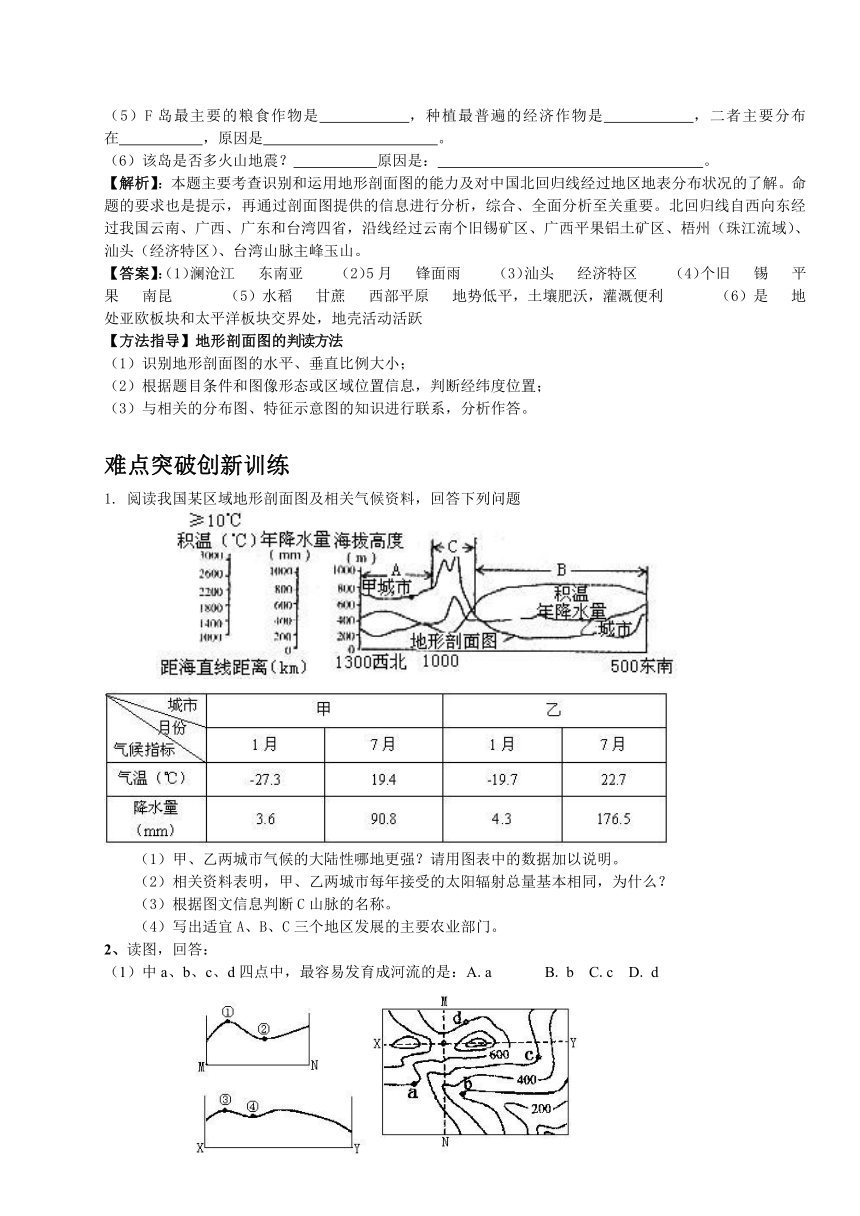

（5）F岛最主要的粮食作物是 ，种植最普遍的经济作物是 ，二者主要分布在 ，原因是 。
（6）该岛是否多火山地震？ 原因是： 。
【解析】：本题主要考查识别和运用地形剖面图的能力及对中国北回归线经过地区地表分布状况的了解。命题的要求也是提示，再通过剖面图提供的信息进行分析，综合、全面分析至关重要。北回归线自西向东经过我国云南、广西、广东和台湾四省，沿线经过云南个旧锡矿区、广西平果铝土矿区、梧州（珠江流域）、汕头（经济特区）、台湾山脉主峰玉山。
【答案】：（1）澜沧江 东南亚 （2）5月 锋面雨 （3）汕头 经济特区 （4）个旧 锡 平果 南昆 （5）水稻 甘蔗 西部平原 地势低平，土壤肥沃，灌溉便利 （6）是 地处亚欧板块和太平洋板块交界处，地壳活动活跃
【方法指导】地形剖面图的判读方法
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
难点突破创新训练
1. 阅读我国某区域地形剖面图及相关气候资料，回答下列问题
　　（1）甲、乙两城市气候的大陆性哪地更强？请用图表中的数据加以说明。
　　（2）相关资料表明，甲、乙两城市每年接受的太阳辐射总量基本相同，为什么？
　　（3）根据图文信息判断C山脉的名称。
　　（4）写出适宜A、B、C三个地区发展的主要农业部门。
2、读图，回答：
（1）中a、b、c、d四点中，最容易发育成河流的是：A.a B. b C.c D. d

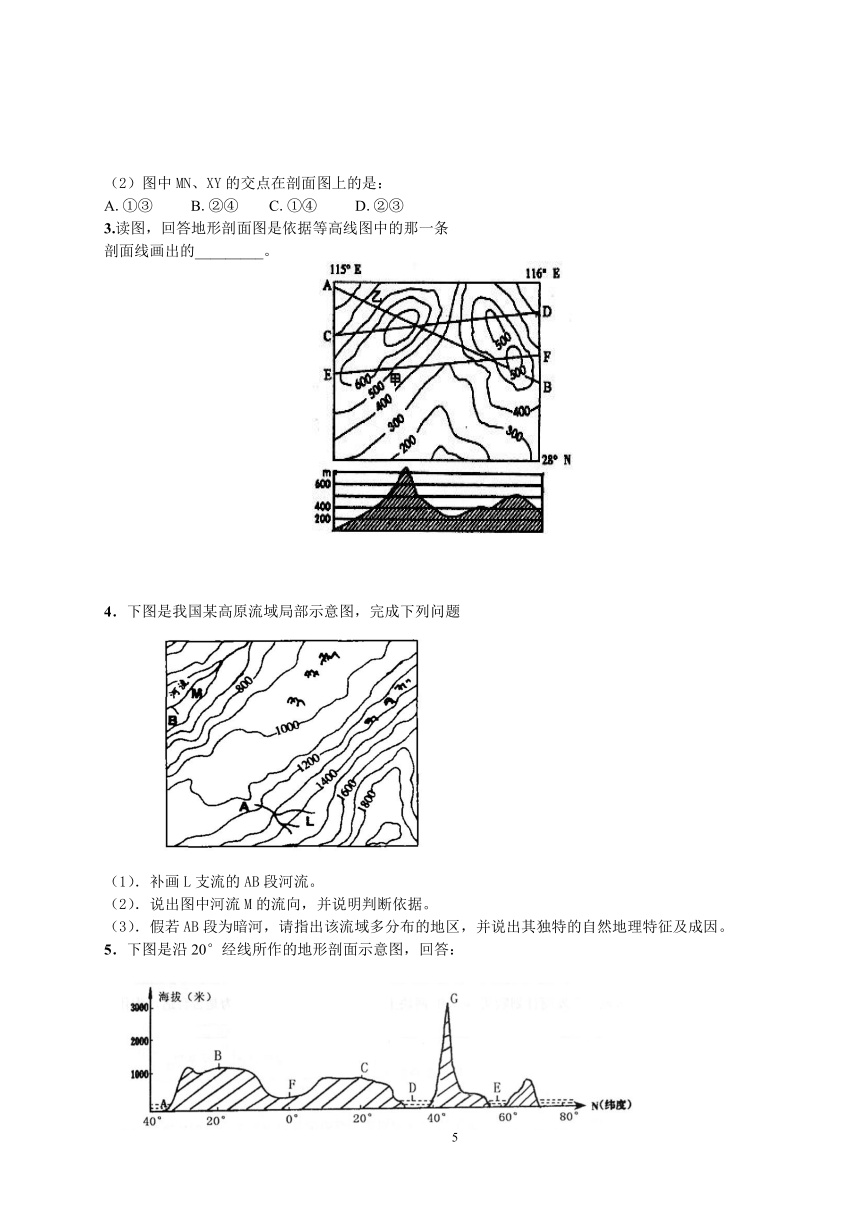

（2）图中MN、XY的交点在剖面图上的是：
A.①③ B.②④ C.①④ D.②③
3.读图，回答地形剖面图是依据等高线图中的那一条
剖面线画出的_________。
4．下图是我国某高原流域局部示意图，完成下列问题
（1）．补画L支流的AB段河流。
（2）．说出图中河流M的流向，并说明判断依据。
（3）．假若AB段为暗河，请指出该流域多分布的地区，并说出其独特的自然地理特征及成因。
5．下图是沿20°经线所作的地形剖面示意图，回答：
（1）从A到D的自然带变化，体现了 地带性的变化规律，产生这种变化的根本原因确良是 。
（2）A、D、E三水域中，盐度最低的是 ，其原因是 。
（3）D海区处在板块的 （生长、消亡）边界，因此其面积将逐渐 。
（4）飞机以1100千米的平均时速从B地飞往C地，至少要飞 小时；若B、C两地的图上水平距离为4.4厘米，则该地形剖面图的水平比例尺约为 。
（5）当B、C两地正午太阳高度相同时，下列说法可能的是 （ ）
A．南极臭氧空洞达到一年中的最大值 B．东北平原正值播种小麦季节
C．广东沿海受到台风袭击 D．密西西比河水侠暴涨
（6）某人在A海区投下一漂流瓶，结果顺水漂到悉尼的海滩上。请说出该漂流瓶依次是顺哪些洋流票流的？ 。
6．下面的剖面图XY切过A、B、C三条大河的河源段，分析并回答下列问题：
河源区径流（Ry）与全流域径流（Rq）的比值表
河名 Ry/Rq
F 0.10
G 0.25
H 0.49
（1）A： 江 B： 江 C： 江
（2）我国在这里建立了“ ”国家级自然保护区。
（3）依据表中资料和所学知识，判断3条河流河源地区的径流量之和约占全国的
A.1/5 B.1/10 C.1/15 D.1/20
（4）该保护区草场退化严重，退化的原因是
A.过度放牧 B.过度农垦 C.过度樵采 D.滥砍滥伐
7.读“我国某地两点1（49.5°N，117.5°E）2（44.5°N，131°E）连线的地形剖面图，分析回答：
（1）这条剖面线的走向是 ，D地形区的名称是 。
（2）A、B、C、D四地自然景观有明显差异，这种地域分异规律以 为基础。显示出陆地自然带的 地带性规律。
（3）A地属于 带，常可以看到斑点状的土地荒漠化现象，其原因是 ，荒漠化土地的扩散，通常是以 为中心成同心圆状扩散。
（4）在农业生产方面，C地主要发展
A.草原畜牧业 B.水田种植业 C.旱地种植业 D.山地畜牧业
（5）在B处可能见到的植物是
A.樟树 B.落叶松 C.马尾松 D.油棕
8．下图是沿40oN的地形剖面图，读图回答：
　　　　
(1)图中表示的是 洲， 国地形剖面图。
(2)图中M 洋，N 洋。
(3)图中A、B、C、D地形区中，有色金属丰富的地区是 。
(4)B、C、D三地最主要的气候类型是 。
(5)山地气温年较差大的原因是 。
9．读沿经线所作的某山地地形剖面及其对应的1月、7月平均气温、年降水量变化示意图。回答下列问题。
⑴就纬度而言，该山地属于　　半球，判断理由是　　　　　。
⑵图中A、B两坡1月均温等于0℃的地区，海拔分别是　　　　米和　　　　米。
⑶该山地中年降水量最高约为　　　　mm，出现在　　坡（A或B），海拔约为　　米。
⑷比较A、B两坡海拔2000米以下的气温年较差大小：　　坡较大。
⑸当此山地雪线位于海拔较高位置时，我国东部地区多盛行　　　风。
10．下图是某地的地形剖面图，其中纵坐标的划分间隔为0．5cm，横坐标的划分间隔为1 cm。读图回答(1)一(2)题。
(1)图中的垂直比例和水平比例分别是( )
A．1：1000和1：50 000 B．1：2000和1：50 000
C．1：5 000和1：20 000 D．1：20 000和1：5 000
(2)图中B点的绝对高度和相对于A点的相对高度分别是( )
A．350米和200米 B．300米和350米
C．300米和250米 D．200米和300米
11．读“沿某纬线地形剖面示意图”和“相关地区气候直方图”，回答下列问题：
（1）根据图中数据，分析A、B两地区的气候差异，并说明形成原因。
（2）目前A地区存在的主要生态环境问题是什么？应如何防治？
（3）B地区地形有何特征？怎样形成的？
（4）流经A地区的著名河流与亚马孙河相比较，在水文特征和开发利用方面有哪些主要不同点？为什么？
12．读“等高线地形图”，试分析：
若A、B两地之间为一简单褶皱构造，甲乙两人分别从A、B出发相向而行，相遇于C点，沿途两人都依次发现了三叶虫、蕨类和裸子植物化石，由此可见，A、B间的构造是 。
参考答案：
1. 解析：（1）距离海洋越远，大陆性越强。在表中甲城市温差大，降水量小正是体现了这一点。
　　（2）甲城市纬度比乙城市高，这对太阳辐射有影响；甲城市位于大兴安岭以西，属非季风区，晴天多，降水少，太阳辐射较多。
　　（3）根据图中甲、乙两地积温、年降水量、海拔高度、地形等可知C山脉为大兴安岭。
　　（4）A地为温带草原区，适宜发展畜牧业，B地区为平原，适宜种植业，C地为山区，适宜发展林业。
　　答案：（1）甲城市气候的大陆性强，甲城市气温年较差大，约46.7℃，年降水量少，约320mm；乙城市气温年较差较小，约42.4℃，年降水量大，约490mm.
　　（2）甲城市比乙城市纬度高，但夏季日照时间长，地处半干旱地区（非季风区），晴天多，接受到的年太阳辐射总量与乙城市相当。
　　（3）大兴安岭。
　　（4）A地——畜牧业，B地——种植业，C地——林业。
2. 解析：（1）过a、b、c作等高线的切线，a的高程为600米，切线两边高程介于500—600米，低于a点 ，a在山脊附近，属于分水岭旁边，不能发育河流；b的高程为300米，其切线两侧高程为300—400米，高于b点，b在山谷附近，属于集水线旁边，容易发育河流；同理c在山脊附近，不能发育河流。d在山坡坡面上，可能发育河流，但这里河流位置不稳定，迟早要向其附近的谷地移动，故不是最容易发育河流的位置。答案：B
（2）观察自己的拳头，有4个山峰，3个鞍部，由指缝过鞍部到拳背作垂直剖面线，得到上凸的曲线，过两个山峰的连线，过鞍部作垂直剖面线，得到下凹的曲线，上凸和下凹曲线的焦点就是鞍部的中心位置。根据这个理解，MN剖面线过鞍部应为上凸曲线，鞍部中心在此角度来看位于②的位置；XY剖面过鞍部应得到下凹曲线，鞍部中心在此角度来看位于③的位置。
答案：D
3.解析：抓住地形图的典型特征，就能明白试题设计的意图，就能赢得考试时间。3条剖面线都要具体分析，肯定会浪费很多时间。在图的右上角出现闭合等高线，根据等高线由图下方向上递变趋势，仿佛可以说这里是山峰。但仔细看来，由右下的300、400向上递增，那条没有标示高程的等高线当为500，因为它属于正常递变等高线，其值可以不标示，这样它与其上面500闭合等高线（已特别标示出）等值，等值就是突变。根据地形起伏大势，由未标示高程的500等高线向北为可能出现600高程的方向，闭合500等高线是在500和600的数值间仅与500等值，即取下限，根据“小于小的”原则，闭合曲线500内的高程应小于500。这说明右上方山坡上出现两个小盆地。掌握这个特征，则凡是经过两个500封闭等高线的剖面线CD、EF在剖面图右方应为洼地，而与闭合500等高线切线穿过的剖面线，其垂直剖面图在右边仍表现为山峰。
答案：AB
4. 解析：（1）．易发育河流的地形是山谷处，等高线向高处弯曲：等高线图上小地形的判断方法：山脊：等高线弯曲最大，凸向低处，成为分水岭；山谷：等高线弯曲最大．凸向高处，易发育成河流。
（2）．河流流向取决于地势高低，从高处向低处流：再根据地图方向确定河流流向。地形对河流的影响：地形影响河流流向：从地势高处向低处流；地形影响河流流域范围：分水岭影响流域范围大小。
（3）．地下暗河多发育于喀斯特地貌区，我国云贵高原石灰岩广布，具有此特征。外力作用对地貌的影响：流水侵蚀：河流加宽加深；黄土高原千沟万壑；石灰岩地区形成喀斯特地貌；流水沉积：山麓形成冲积扇；河流中下游形成冲积平原；河口形成三角洲。
答案：（1）．图略(沿等高线弯曲处画)
（2）．东北向西南流，河流沿山谷从地势高处流向地势低处
（3）．多分布在云贵高原：独特自然地理特征：喀斯特地貌(如溶洞、地下河、石林等)；成因：云贵高原地区石灰岩广布：气候温暖湿润；易发生流水的侵蚀和溶蚀作用，形成溶洞等独特地貌形态：
5. 解析：解决本题的关键是要知道200W是东西半球的分界线，基本上不通过大洲，当然南极洲例外，这一点在平时训练中应加以注意，而200E则通过欧洲和非洲等大洲)
答案：（1）纬度地带性变化规律 是由于太阳辐射的纬度差异造成的 （2）E 气温低，蒸发量小；周围有大量淡水汇入 （3）消亡 缩小 （4）4 1：10000万（5）BC （6）西风漂流、秘鲁寒流、南赤道暖流、东澳大利亚暖流
6. 解析：P点是怒江源，Q点在P点的东北方向，QP大部分在青海省境内，是澜沧江、长江、黄河的发源地，有“中华水塔”之称，因为过度放牧，河源地区生态环境受到破坏，为此，国家在此建立了“三江源”国家级自然保护区。要回答第三题，需要了解全国总径流量和三条河的径流量，长江年径流量为10000亿立方米，占全国的1/3，可知我国总径流量约为30000亿立方米。黄河的径流量约为500亿立方米，澜沧江径流量约为600亿立方米。10000亿×0.25+600亿×0.10+500亿×0.49=2800亿立方米，约为全国总径流量的1/10。
答案：（1）澜沧江 长江 黄河 （2）三江源 （3）B （4）A
7. 解析：解决本题的关键是根据经纬度来判断这两点位于我国东北地区。据经纬度分析，此剖面为西北－东南走向，A为呼伦贝尔草原，过度放牧是造成草场退化的原因。在地表集水坑和放牧点井泉附近，通常集中了大群牲畜，过度放牧现象尤其严重。B为大兴安岭，大致是400毫米等降水量线经过之地，是半湿润区和半干旱区的分界线，也是第二级阶梯和第三级阶梯的分界线，还是内流区和外流区的分界线、季风区和非季风区的分界线。大兴安岭是我国天然森林宝库，生长着耐寒的落叶松、红松等针叶林和白桦、紫椴等落叶阔叶林。C为东北平原，以旱地种植业为主。D为长白山。从D到A，距海越来越远，降水量逐渐减少，逐渐由湿润、半湿润过渡到半干旱地区。
答案：（1）西北－东南走向 长白山 （2）水分 经度 （3）温带草原 过度放牧 井泉 （4）C （5）B
8. 解析：40oN大体通过土尔其的伊斯坦布尔、我国的北京和美国首都华盛顿。图中经度从西向东逐渐减少，是西经度。而100oW是纵贯北美洲。加之纵座标高度和东西高中间低的地势，可断定是北美洲美国，西部是科迪勒拿山系北段，海岸山脉，内华达山脉和落基山，中部为北美中部大平原，西侧为阿布拉契亚低矮的山地，
答案： (1)北美 美 (2)太平 大西
(3)A (4)温带大陆性气候
(5)由于北美洲东西高中间低的地势，使北冰洋至南部大西洋墨西哥湾的气流均可长驱直入，短时间迅速变温，所以年气温较差大。
9. 解析：根据题干可知该剖面图为南北走向的山脉剖面图，在此图上复合了海拔高度、1月与7月平均气温、年降水量多要素，解答此题关键是学会读出各个要素的数据值，从图中1月、7月平均气温可知，1月平均气温最高，该山脉处于南半球；从纵坐标0℃数值处作一平行线交1月均温线于两点，再从两点作垂线交地形剖面线即可读出海拔高度分别为3600、3500米；从降水量曲线最高峰处可以读出该山地最大降水量为800毫米左右，位于山脉A坡；从图中可以看出，2000米以下山地1月与7月均温差最大出现在山脉A坡；雪线较高，说明此时为夏季，则北半球为冬季，我国东部地区盛行偏北风。
答案：⑴南　1月平均气温高于7月平均气温　⑵3600　3500　⑶800－810　A　2800 ⑷A　⑸偏北（西北）
10. (解析) 本组题主要考查学生对地图比例尺、绝对高度和相对高度的应用能力。图中纵坐标的划分间隔为0．5 cm，横坐标的划分间隔为1cm，故该图比例尺分别为：水平比例尺为1／(50X100)=1／5000；垂直比例尺为1／(200X100)=1／20000。地面某个地点高出海平面的垂直距离，叫做海拔高度或绝对高度；相对高度表示的是某个地点高出另一地点的垂直距离。读图可知，B点的绝对高度和相对于A点的相对高度分别是300米和350米。
答案： (1)D (2)B
11．解析：从经度的变化来判断，该区域位于东半球，从气候直方图来分析，此区域位于赤道附近。所以应该是沿赤道所做的地形剖面图，图中盆地应该是刚果盆地。只要判断出以上信息，这道题就迎刃而解了
答案：（1）A地区各月均温都在20℃以上，年降水量约1800㎜，且各月分配比较均匀，属于全年高温多雨的热带雨林气候；B地区各月均温在15℃～20℃之间，年降水量约800多㎜，且6～10月份少，11～次年5月份多，属于全年气温较高、分明显干湿两季的热带草原气候。
（2）对热带雨林的过度砍伐，以及对野生动物的乱捕滥猎，导致该地区的生态失调、环境恶化，大量珍稀物种濒临灭绝。一方面要提高人们的环境意识和法制观念，禁止过度砍伐和乱捕滥猎；另一方面要发展本地区的经济，提高当地人们的生活水平。
（3）B地区是地势较高的东非高原，中部纵贯着世界著名的东非大裂谷。地处板块交界处，地壳极不稳定，所以地表多火山和构造湖泊。
（4）A地区的著名河流是刚果河，与亚马孙河相比较，主要不同点有：
在水文特征方面：刚果河多急流瀑布，水流湍急；亚马孙河除上游外，大部流经平原地区，水流平稳。
　在开发利用方面：刚果河水能资源蕴藏丰富，但有待开发；亚马孙河航运价值比较大。
12． 解析：此题是有关等高线的平面图，而对地质构造情况我们通常在剖面图上判读，故第一步应先以A、B剖面线画一张剖面图，然后根据所给的信息，画上地层的大致分布情况，如图2，这时，我们就可根据岩层中间新两翼老（依次为新生代、中生代、古生代岩层）得出A、B间的构造是以C为中心的向斜构造。足见用剖面图的方法对于解这类题的显著作用。
答案：向斜构造
A
C
B
1：500000
1100
900
700
500
1：500000
1100
900
700
600
海拔（米）
水平比例尺1：500000
1100
900
700
600
海拔（米）
A
C
B
1100
900
700
500
古生代岩层
新生代岩层
中生代岩层
1
2
PAGE
1
