山东郓城一中2009高考地理二轮专题复习难点突破:地形剖面图

资源简介

本资料来自于资源最齐全的21世纪教育网www.21cnjy.com
山东郓城一中
2009高考地理二轮专题复习难点突破:地形剖面图
难点概述
【知识整合】地形剖面图类试题是以区域性、系统性、综合性为主线的学科内综合试题。组成自然地理环境的各因素并不是孤立存在和发展的,而是相互联系、相互制约和相互渗透的整体。另外,地形和气候又是自然地理环境中的两大基本因素,不仅决定着整个地区的自然环境特征,还对该地区的生产、生活等人文地理现象产生影响。所以,经常见到在地形剖面图上复合冬夏季气温曲线图、年降水量曲线图等气候要素的试题(也可在地形剖面图上复合河流流量变化图、植被类型分布图、地质构造图等),地形剖面复合图大大增加了地图的信息容量,要求在地图中综合归纳并提取出地形、气候、植被、水文等各种信息,通过多要素、多角度的综合分析考查学生对地理环境整体性的认识以及对人类活动的影响。
【综合延伸】地形剖面图是以等高线地形图为基础,按一定比例沿着地表某一方向所作的垂直断面图,它能更直观地显示垂直方向的地面起伏和坡度陡缓。
  一、绘制地形剖面图
水平比例尺:1:200000
垂直比例尺:1:50000
  步骤:
  (1)在等高线地形图上选择剖面线(图中AB线)。
  (2)确定剖面的水平比例尺和垂直比例尺。剖面图的水平比例尺一般与原图比例尺相同,垂直比例尺通常较水平比例尺大若干倍。
  (3)把剖面线与等高线的各交点之间的水平距离,按水平比例尺转绘在水平坐标上,得到各对应点的纵垂线。在图上绘制“水平线段”要与剖面线等长,以保持原图的水平比例尺不变。
  (4)在纵坐标上引出各对应点海拔高度的水平线,确定与各对应点纵垂线的相交点。
  (5)对照等高线地形图的地表形态,把最终确定的相交点用曲线连接起来,在图中做必要的注记(例如比例尺、高度等),即为沿剖面线的地形剖面图。
  二、判读地形剖面图
  1. 用地形剖面图判断地形特征
  判读地形剖面图时,首先要“定量”阅读,从纵坐标的标高读出剖面线最高点和次高点、最低点和次低点的海拔高度;其次要进行“定性”分析,从剖面线的海拔高度、相对高度、弯曲走向和坡度陡缓等判断出具体的地形类型。
  2. 用地形剖面图考查区域特征
  考查区域特征的地形剖面图大致可以分为:沿纬线方向的地形剖面图、沿经线方向的地形剖面图、东北——西南方向的地形剖面图、西北——东南方向的地形剖面图、沿河流的地形剖面图、沿交通线的地形剖面图和地形剖面图的简化图共七类。地形剖面图是判断某区域的信息载体,一般以剖面线附近或“以线带面”来考查该区域的自然和人文特征。
  判读时首先要充分利用地形剖面图中的信息,根据试题提供的经纬度、地形起伏、海拔高度、海陆位置等要素作出区域判断;其次再解答剖面线所经的大洲、国家或地区的领土组成、地形、气候、植被、土壤、水文、自然带、人类生产活动等自然地理或人文地理问题。
  3. 用地形剖面复合图考查地理综合思维能力
地形剖面复合图是指把气候、植被、水文等因素的空间变化曲线图叠加在地形剖面图上,从而将多项有联系的地理事物的变化过程合并到同一坐标图中。
难点典例

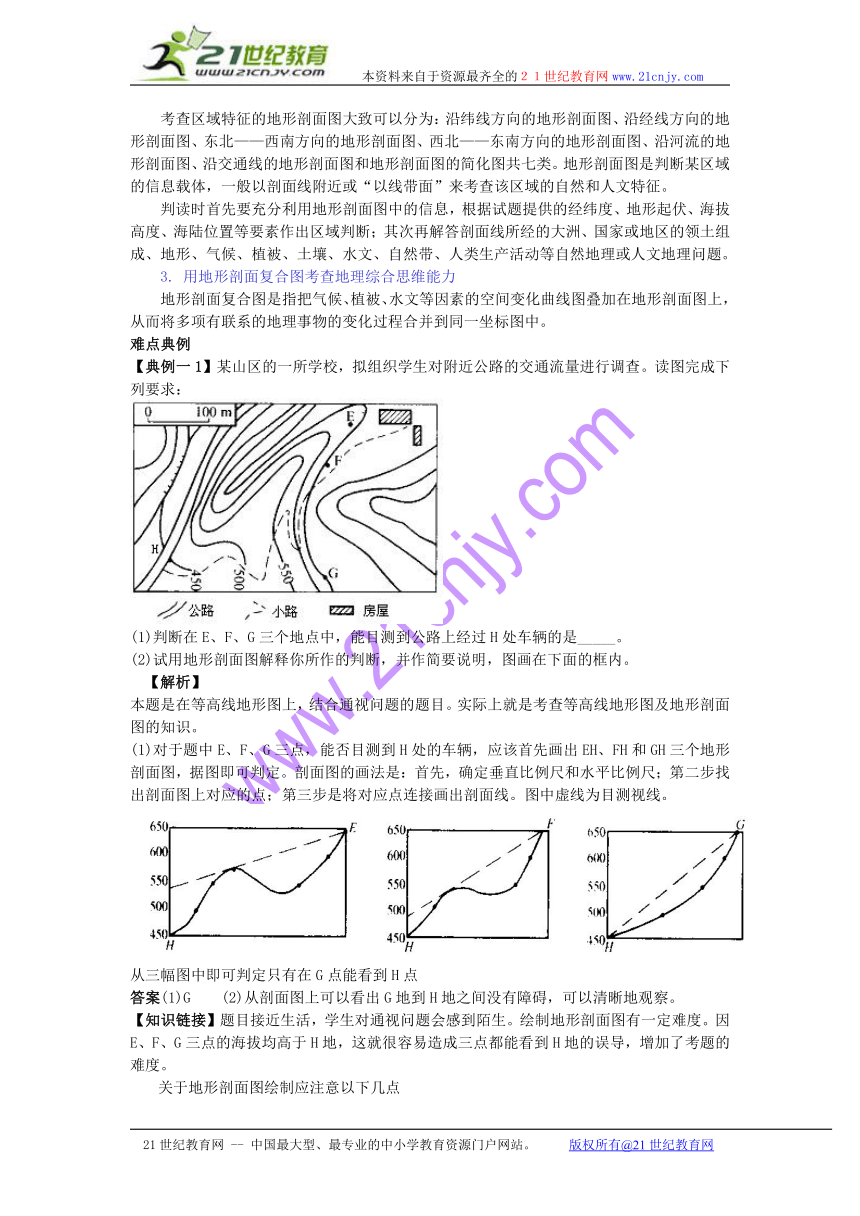

【典例一1】某山区的一所学校,拟组织学生对附近公路的交通流量进行调查。读图完成下列要求:
(1)判断在E、F、G三个地点中,能目测到公路上经过H处车辆的是_____。
(2)试用地形剖面图解释你所作的判断,并作简要说明,图画在下面的框内。
【解析】
本题是在等高线地形图上,结合通视问题的题目。实际上就是考查等高线地形图及地形剖面图的知识。
(1)对于题中E、F、G三点,能否目测到H处的车辆,应该首先画出EH、FH和GH三个地形剖面图,据图即可判定。剖面图的画法是:首先,确定垂直比例尺和水平比例尺;第二步找出剖面图上对应的点;第三步是将对应点连接画出剖面线。图中虚线为目测视线。
从三幅图中即可判定只有在G点能看到H点
答案(1)G (2)从剖面图上可以看出G地到H地之间没有障碍,可以清晰地观察。
【知识链接】题目接近生活,学生对通视问题会感到陌生。绘制地形剖面图有一定难度。因E、F、G三点的海拔均高于H地,这就很容易造成三点都能看到H地的误导,增加了考题的难度。
关于地形剖面图绘制应注意以下几点
①根据需要确定剖面线,或已指定了剖面线。
②确定比例尺。水平比例尺一般采用原图比例尺,除非特别要求放大或缩小;垂直比例尺要视图中地形的起伏状况,原则是在指定范围内画下,并起伏适度。
③确定水平基线。一般与剖面线长度一致,并与剖面线平行。
④标出垂直比例尺的高程。一般与图上的等高距相同,最高高度数要比图中最大高程略高一些;最低高度数也要比图中的最低高程再低—些。
⑤从剖面线与各等高线的交点向下引垂线,交于剖面图中高程相同的辅助线上。待各交点都画出后,再将这些点连成圆滑的曲线。即形象地表示出沿这一剖面线地形的高低起伏状况。
⑥在图上作出必要的注记。写上高程、比例尺等,陆地部分画斜线,海洋画水平线。
【典例2】下图是沿某一条纬线所作的海陆剖面示意图,当天是北半球夏至日,A地的正午太阳高度为43o8′,回答下列各问。
(1)该图是 半球(南、北) 洲,沿 纬线所作剖面图,当天昼夜长短状况是 。
(2)图中A地的气候类型是 ,B地的气候类型是 。
(3)图中C地附近的洋流名称是 。
(4)D 海峡。
【解析】 图中所给经度自20o向东增加到50o ,显然是东经度。只有非洲大陆纵贯南北的经线是20oE和30oE。在30oE与40oE之间的海峡应该是莫桑比克海峡。通过剖面图的复习,学生应牢记通过各大洲的经纬网。此剖面图的纬线显然是南回归线。(这是通过太阳高度公式计算的)A地外测是本格拉寒流,A地沙漠逼近海岸,B地是来自暖流海面的东南信风的迎风坡。
【答案】 (1)南 非 23o26′S 昼短夜长(2)热带沙漠气候 热带雨林气候(3)莫桑比克暖流。(4)莫桑比克海峡。
【知识链接】:太阳高度角公式:某地正午太阳高度=900-|当地纬度—太阳直射点纬度|
地形剖面图判读要注意以下几点
  ①根据经纬度确定剖面的地理位置。②看纵坐标(垂直比例尺),了解图示地区地形起伏变化,确定地貌类型,分析地势特征等。③根据掌握的地理知识回答该地区所在大洲、国家、地区、濒临的海洋及与此有关的气候、植被、地质、土壤、水文、自然带、人类生产活动等自然地理或人文地理问题。
【典例3】读“中国北回归线地形剖面图”,分析并回答下列问题:
(1)A为 江,正逐渐成为我国西南同 亚发展贸易的一条重要的河运通道。
(2)正常年份下,B河 月进入汛期,此时降雨类型为 雨。
(3)C市是 ,有我国著名的北回归线标志塔,也是我国对外开放的 之一。
(4)D、E有我国著名的有色金属矿产,其中D为 市,主要出产 矿,E为 市,通过该市的铁路是西南地区通往我国沿海地区最便捷的一条通道。
(5)F岛最主要的粮食作物是 ,种植最普遍的经济作物是 ,二者主要分布在 ,原因是 。
(6)该岛是否多火山地震? 原因是: 。
【解析】:本题主要考查识别和运用地形剖面图的能力及对中国北回归线经过地区地表分布状况的了解。命题的要求也是提示,再通过剖面图提供的信息进行分析,综合、全面分析至关重要。北回归线自西向东经过我国云南、广西、广东和台湾四省,沿线经过云南个旧锡矿区、广西平果铝土矿区、梧州(珠江流域)、汕头(经济特区)、台湾山脉主峰玉山。
【答案】:(1)澜沧江 东南亚 (2)5月 锋面雨 (3)汕头 经济特区 (4)个旧 锡 平果 南昆 (5)水稻 甘蔗 西部平原 地势低平,土壤肥沃,灌溉便利 (6)是 地处亚欧板块和太平洋板块交界处,地壳活动活跃
【方法指导】地形剖面图的判读方法
(1)识别地形剖面图的水平、垂直比例大小;
(2)根据题目条件和图像形态或区域位置信息,判断经纬度位置;
(3)与相关的分布图、特征示意图的知识进行联系,分析作答。
