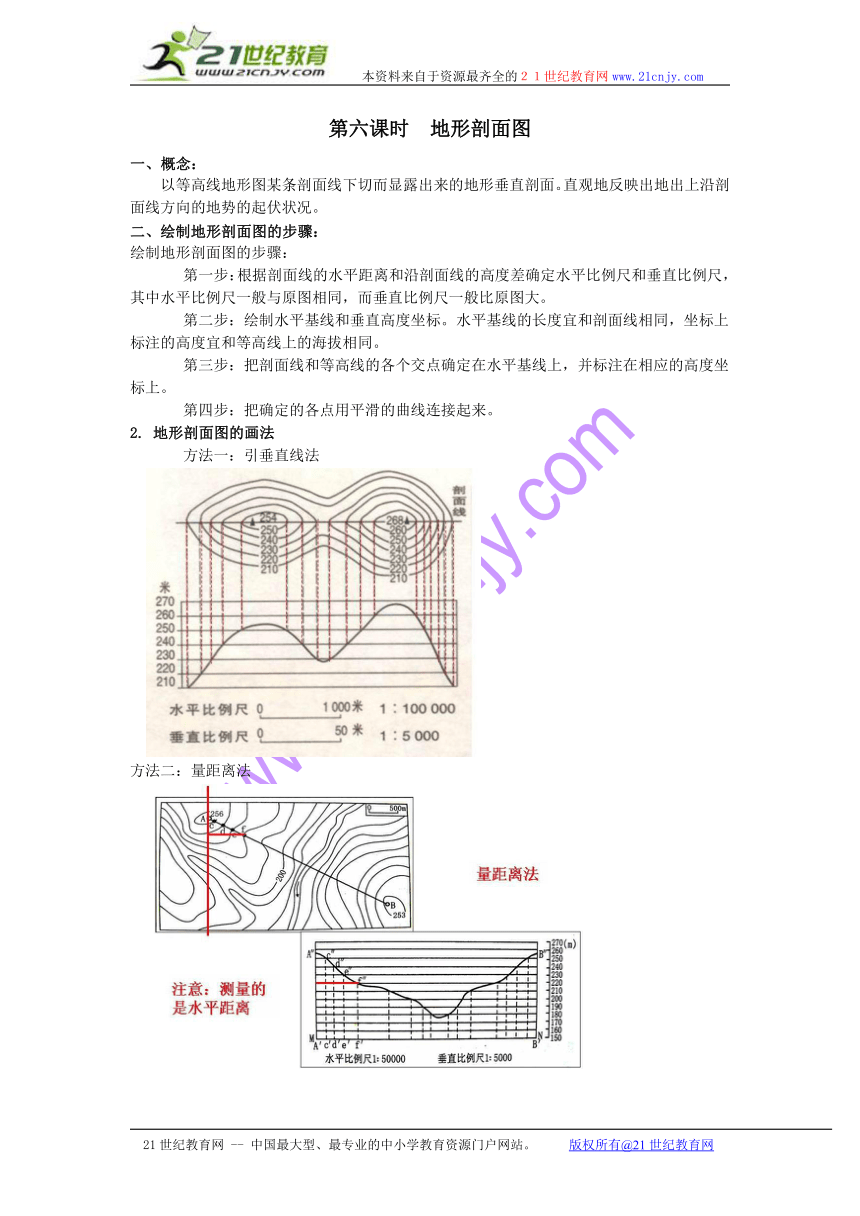

第六课时 地形剖面图
一、概念：
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
二、绘制地形剖面图的步骤：
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
2. 地形剖面图的画法
方法一：引垂直线法
方法二：量距离法
三、五种基本的地形的剖面特征
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
（5）陡崖的剖面特征
