人教版八年级上册物理期末复习之作图专练20题有答案
姓名：__________ 班级：__________
一、作图题（共20题）

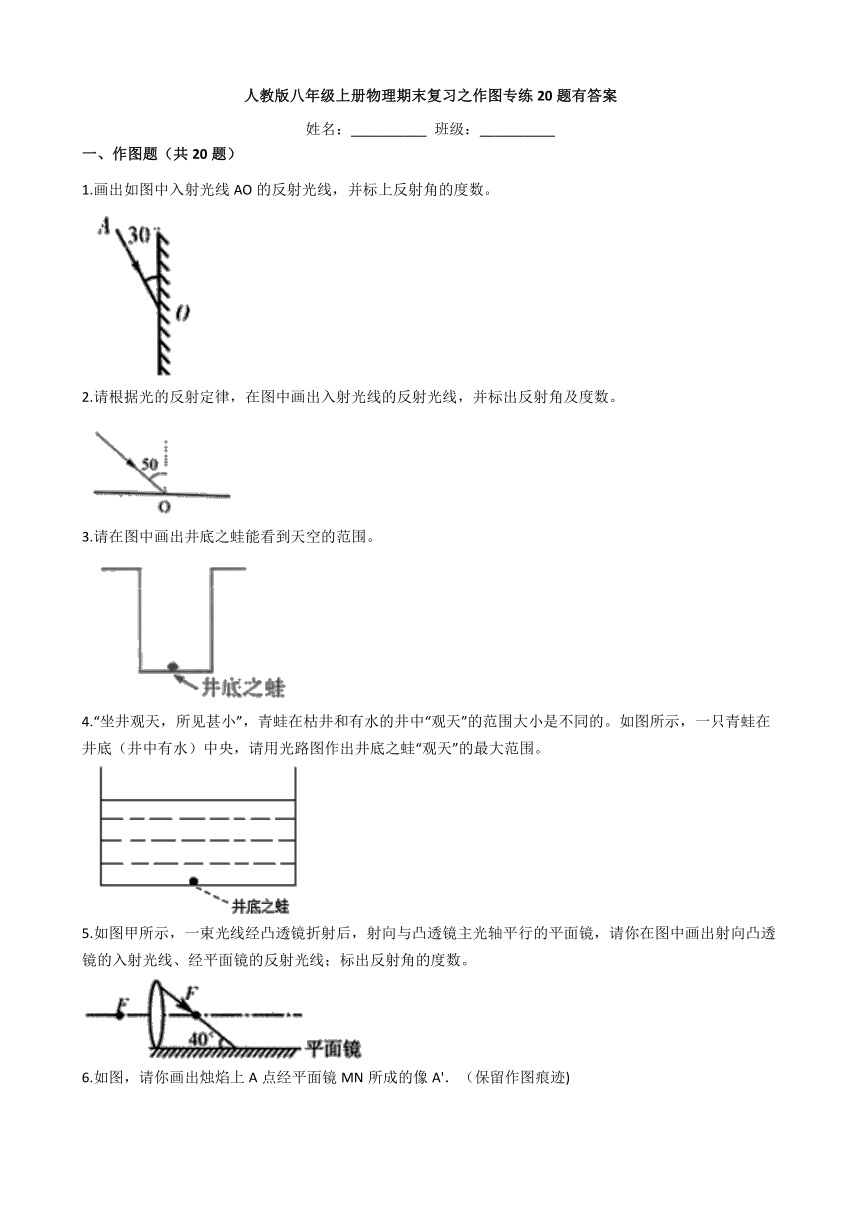

1.画出如图中入射光线AO的反射光线，并标上反射角的度数。

2.请根据光的反射定律，在图中画出入射光线的反射光线，并标出反射角及度数。

3.请在图中画出井底之蛙能看到天空的范围。

4.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

5.如图甲所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出射向凸透镜的入射光线、经平面镜的反射光线；标出反射角的度数。

6.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)

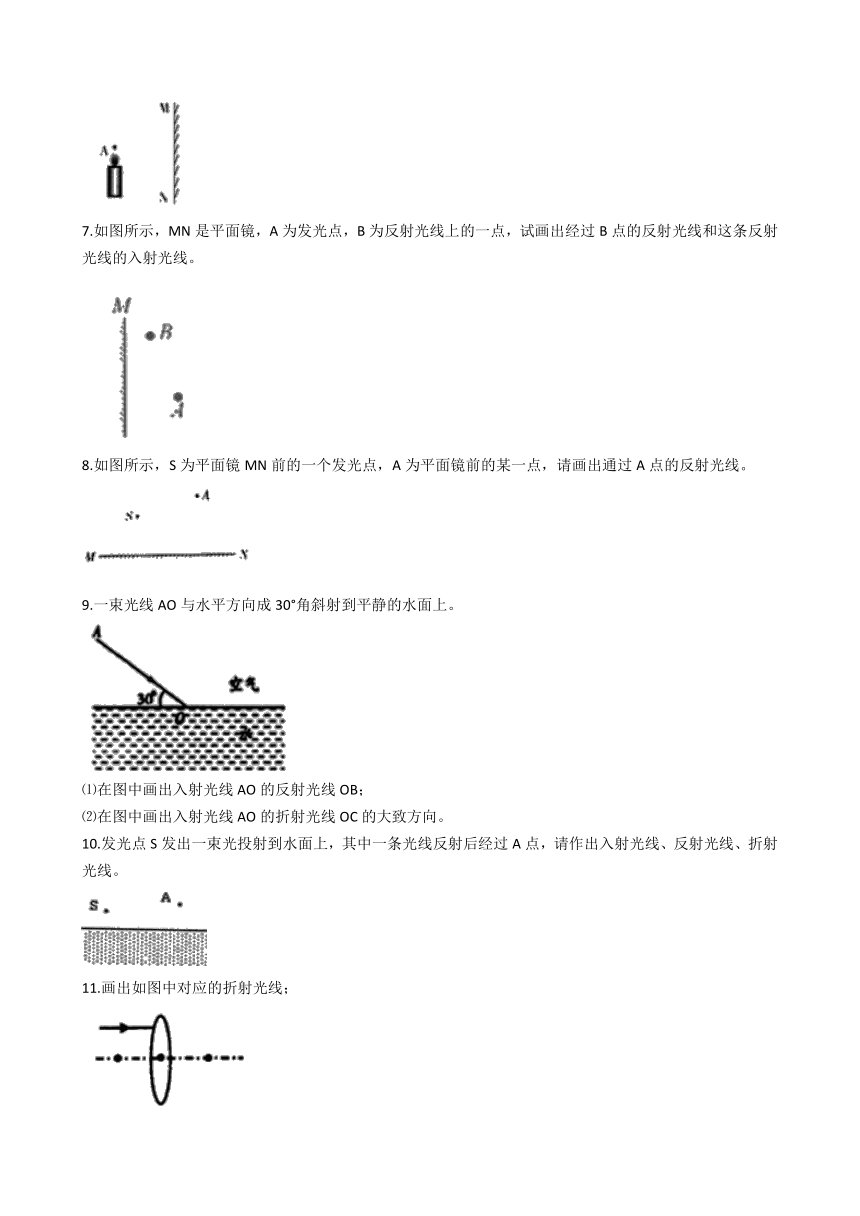

7.如图所示，MN是平面镜，A为发光点，B为反射光线上的一点，试画出经过B点的反射光线和这条反射光线的入射光线。

8.如图所示，S为平面镜MN前的一个发光点，A为平面镜前的某一点，请画出通过A点的反射光线。
9.一束光线AO与水平方向成30°角斜射到平静的水面上。

⑴在图中画出入射光线AO的反射光线OB；
⑵在图中画出入射光线AO的折射光线OC的大致方向。
10.发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线、折射光线。

11.画出如图中对应的折射光线；

12.???????????????????

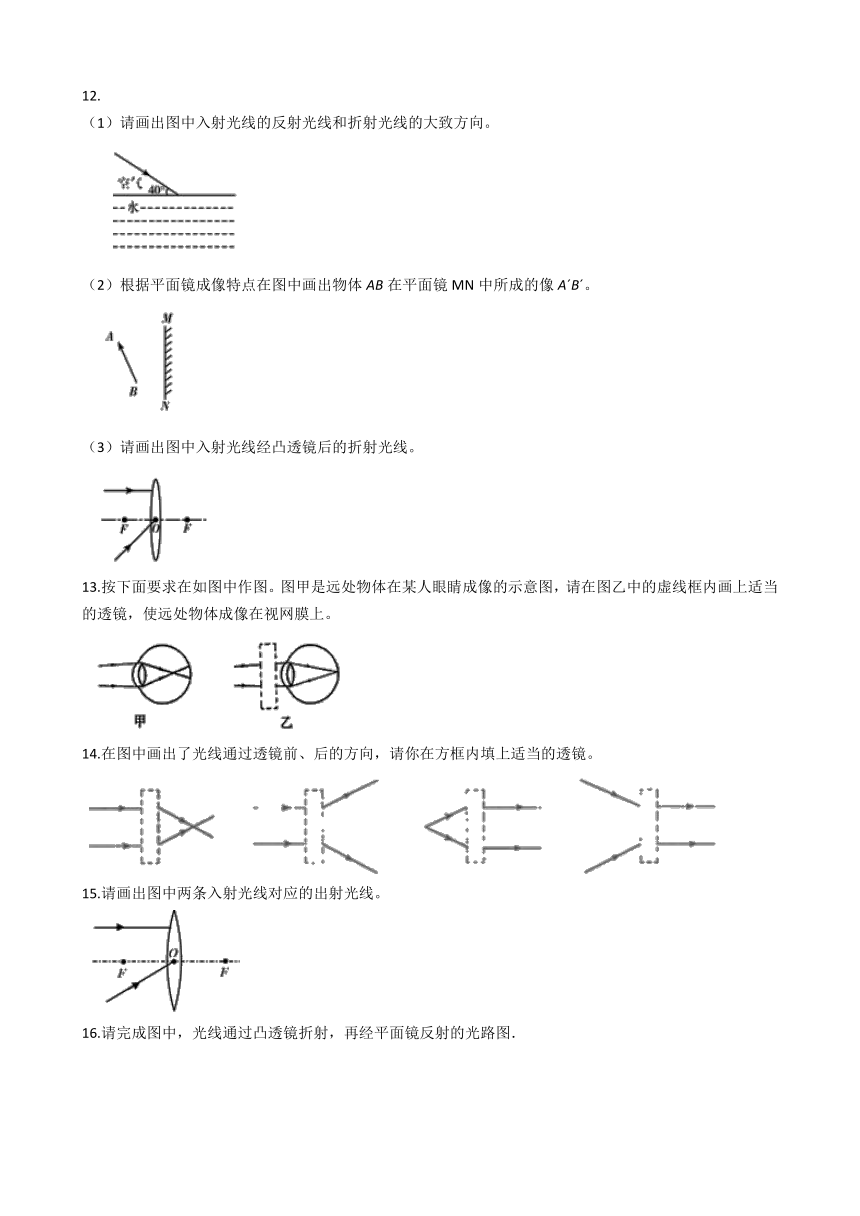

（1）请画出图中入射光线的反射光线和折射光线的大致方向。

（2）根据平面镜成像特点在图中画出物体AB在平面镜MN中所成的像A?B?。

（3）请画出图中入射光线经凸透镜后的折射光线。

13.按下面要求在如图中作图。图甲是远处物体在某人眼睛成像的示意图，请在图乙中的虚线框内画上适当的透镜，使远处物体成像在视网膜上。

14.在图中画出了光线通过透镜前、后的方向，请你在方框内填上适当的透镜。

15.请画出图中两条入射光线对应的出射光线。

16.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图．

17.画出凹透镜的两条特殊光线的出射光线。

18. .如图请在图中画出AO的折射光线和BC的入射光线

19.如图完成光路图

20. .如图所示，水面上方有一发光点A1 ， 水中另有一发光点A2。人在空气中看到A：在水中的像与A，在水中的像的位置重合。请你画出A2发出的光进入人眼的光路图。
?



答案
一、作图题
1.解：如图所示：
2. 解：如图所示：
3. 根据光的直线传播，连接井底之蛙到井沿并延长即井底之蛙看到的天空．如图．

4. 解：如图所示：
5. 解：如图所示：
6.

7.
8. 解：如图所示：
9. 解：如下图所示：
10.
11. 解：如图所示：
12. （1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
13. 解:如图所示:
14.
15. 解：如图所示：
16. 解:如图所示:
17. 解：如图所示：
18. 解：如图所示：
19. 解:如图所示:
20. 解：如图所示：
