(共12张PPT)

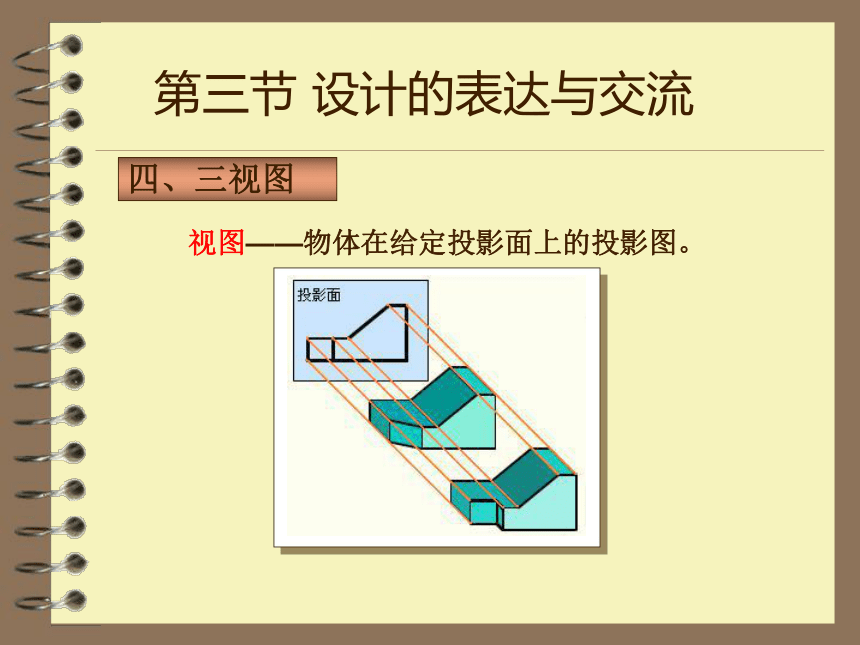

四、三视图
视图——物体在给定投影面上的投影图。
第三节 设计的表达与交流
正面或V面
投影面
水平面或H面
侧面或W面
投影轴
OX轴
OY轴
OZ轴
——V面与H面的交线
——W面与H面的交线
——V面与W面的交线

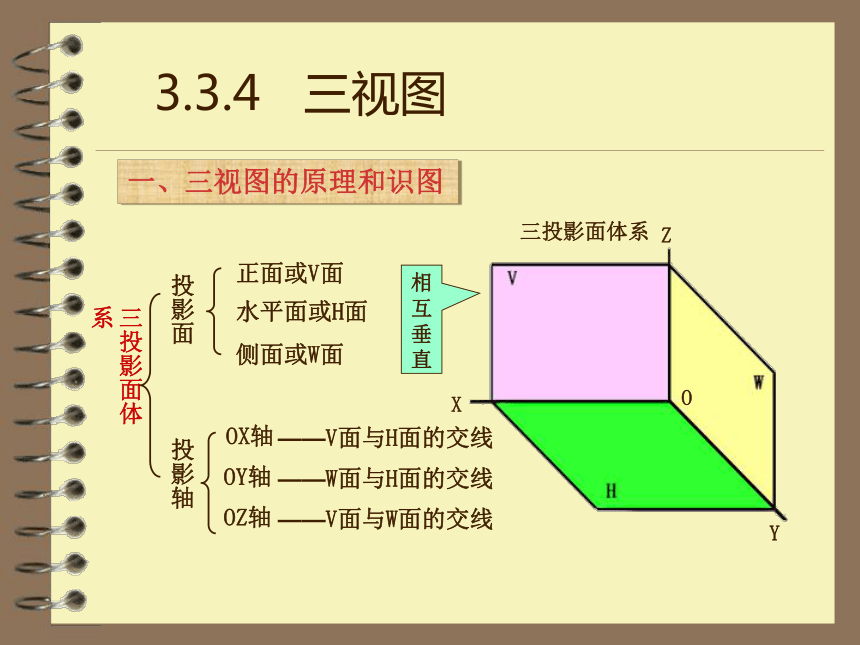

一、三视图的原理和识图
相互垂直
Y
O
X
Z
三投影面体系
三投影面体系
3.3.4 三视图
主视图 ——体的正面投影
（从前向后进行投射）
俯视图 ——体的水平投影
（从上向下进行投射）
左视图 ——体的侧面投影
（从左向右进行投射）

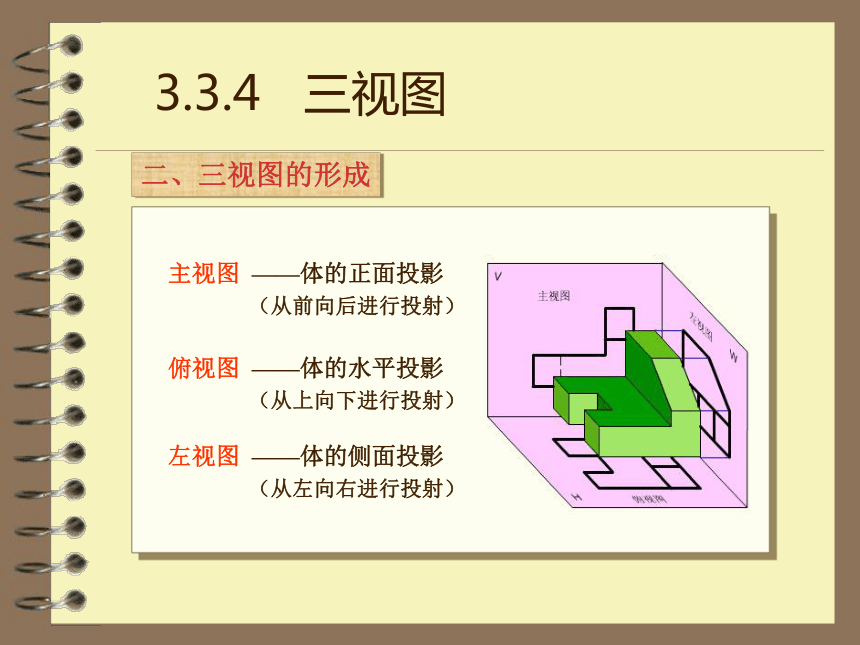

二、三视图的形成
3.3.4 三视图

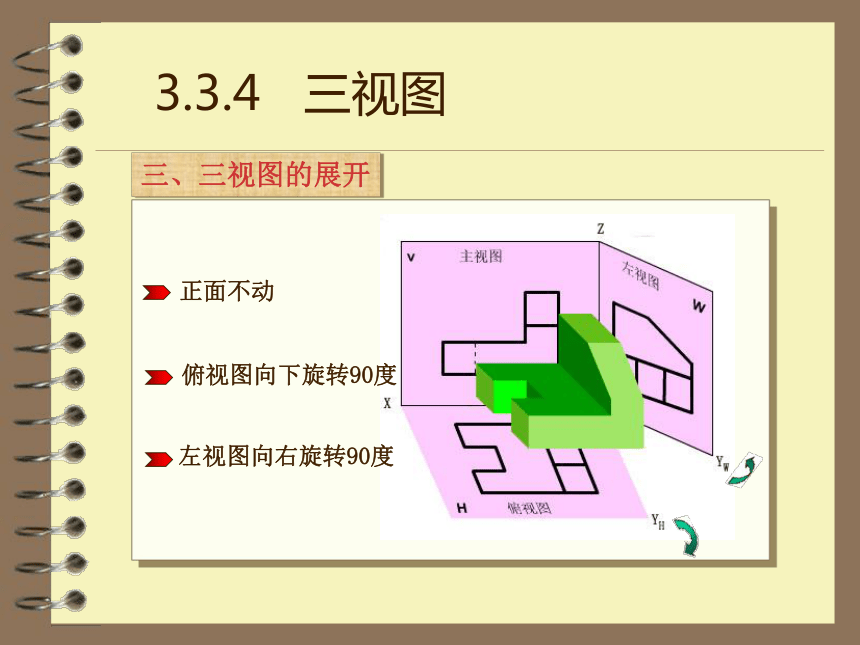

三、三视图的展开
正面不动
俯视图向下旋转90度
左视图向右旋转90度

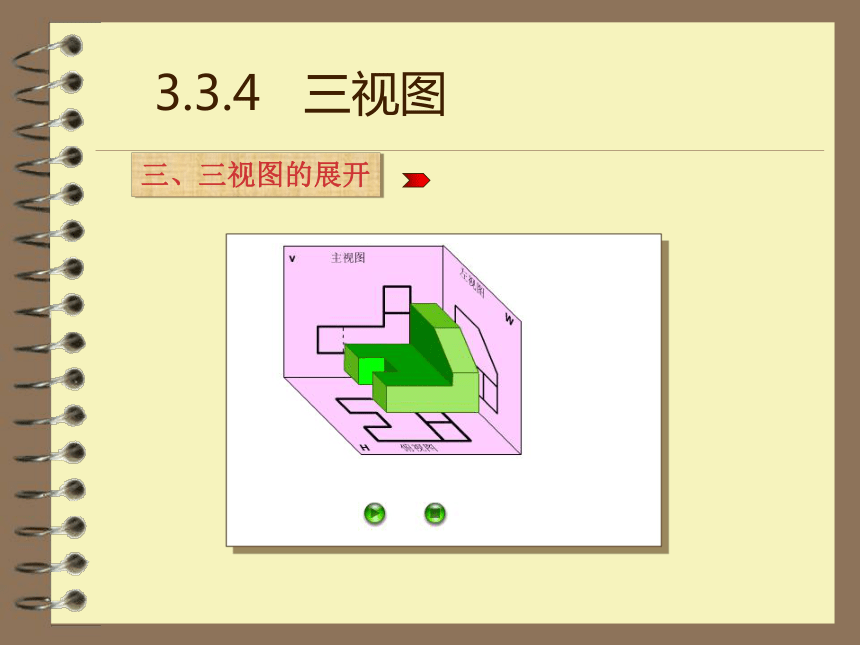

3.3.4 三视图
三、三视图的展开
3.3.4 三视图
三、三视图的展开
三视图
3.3.4 三视图
上
下
左
右
上
下
左
右
前
前
后
后
主视图反映：上、下 、左、右
俯视图反映：前、后 、左、右
左视图反映：上、下 、前、后
前
上
下
左
右
后
四、三个视图之间的投影关系
3.3.4 三视图
长
长对正
高平齐
宽相等
主视左视高相等且平齐
俯视左视宽相等且对应
主视俯视长相等且对正
高
3.3.4 三视图
宽
宽
四、三个视图之间的投影关系
长对正
高平齐
宽相等
主视左视高相等且平齐
俯视左视宽相等且对应
主视俯视长相等且对正
长
高
宽
宽
四、三个视图之间的投影关系
3.3.4 三视图
课堂练习：对号入座
对号入座(2)
