(共77张PPT)
设计和交流中的技术语言

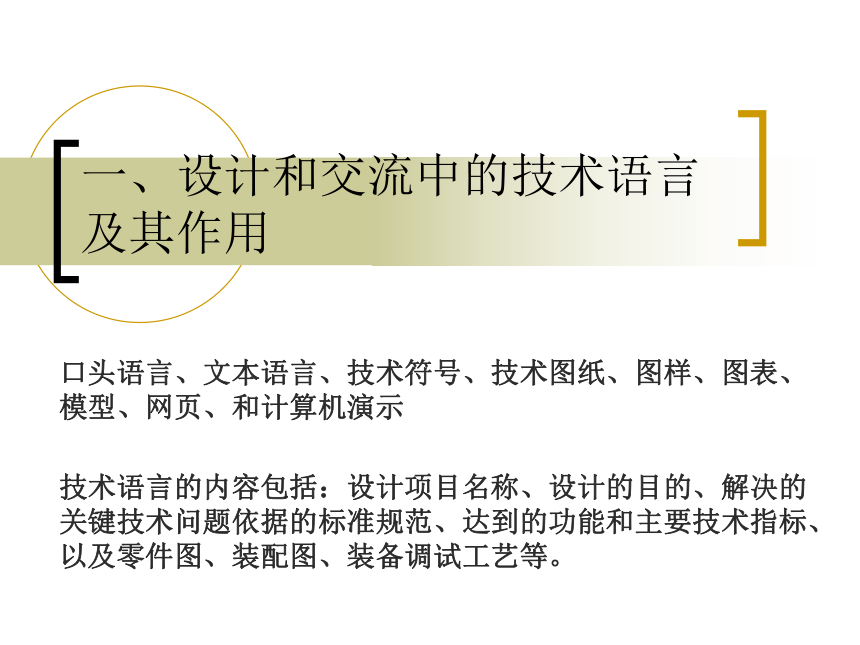

一、设计和交流中的技术语言及其作用
口头语言、文本语言、技术符号、技术图纸、图样、图表、
模型、网页、和计算机演示
技术语言的内容包括:设计项目名称、设计的目的、解决的
关键技术问题依据的标准规范、达到的功能和主要技术指标、
以及零件图、装配图、装备调试工艺等。
技术语言的种类
声音语言
如号音、汽笛、喇叭等在表达某些特殊信息时发出的声音。
技术语言的种类
手语和旗语
在交通、航海方面用于指挥和交流和沟通。哑语也是手势语言,还称为肢体语言。
技术语言的种类

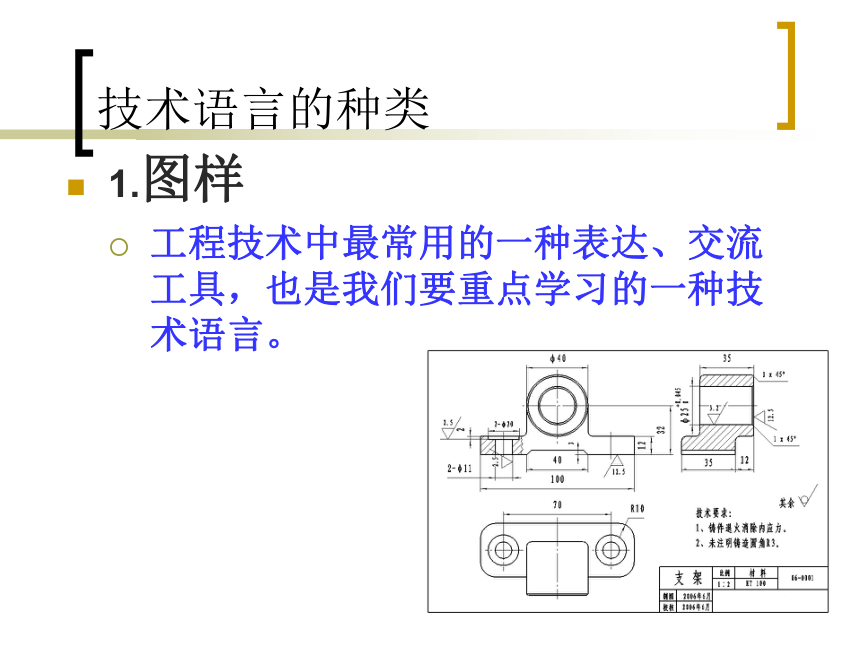

1.图样
工程技术中最常用的一种表达、交流工具,也是我们要重点学习的一种技术语言。
技术语言的种类

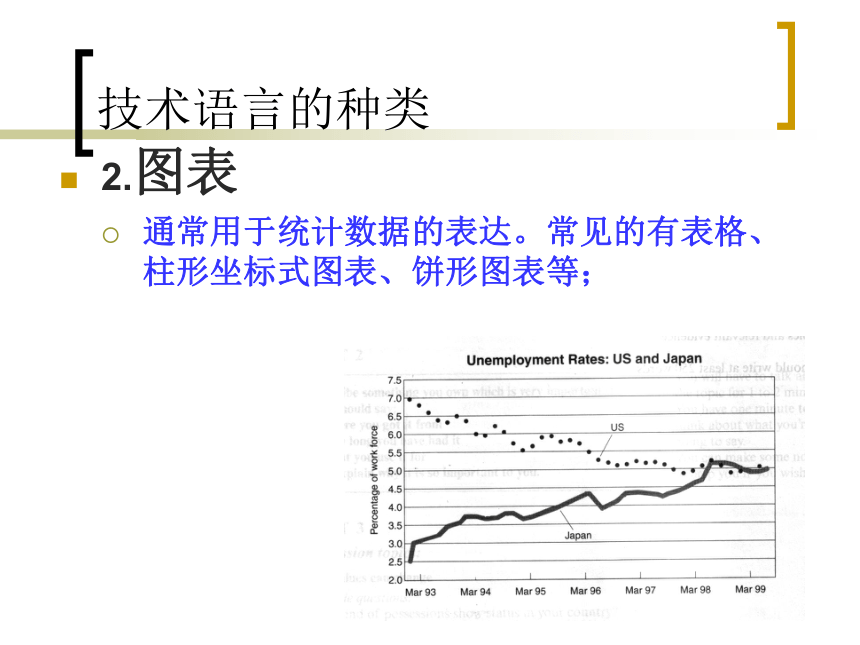

2.图表
通常用于统计数据的表达。常见的有表格、柱形坐标式图表、饼形图表等;
技术语言的种类

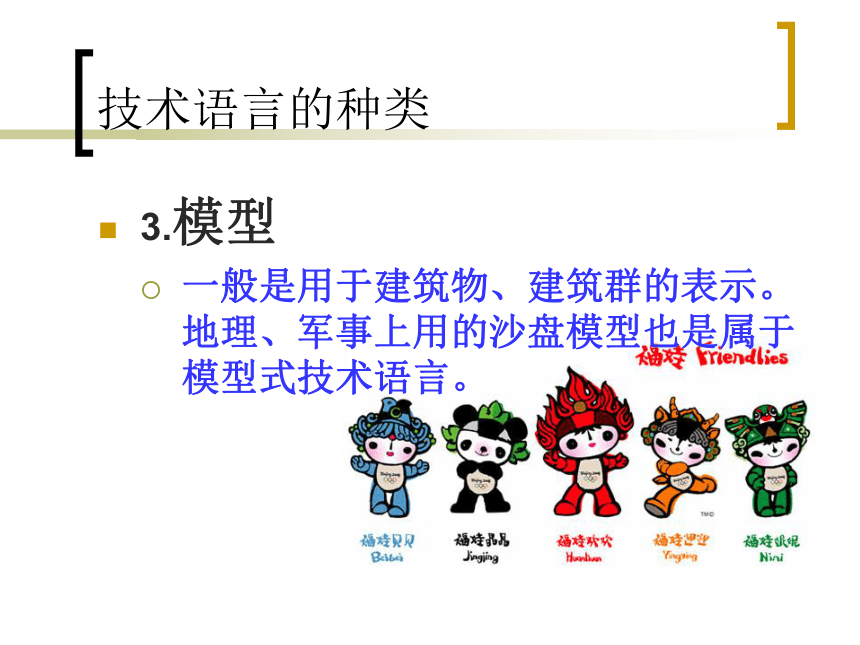

3.模型
一般是用于建筑物、建筑群的表示。地理、军事上用的沙盘模型也是属于模型式技术语言。

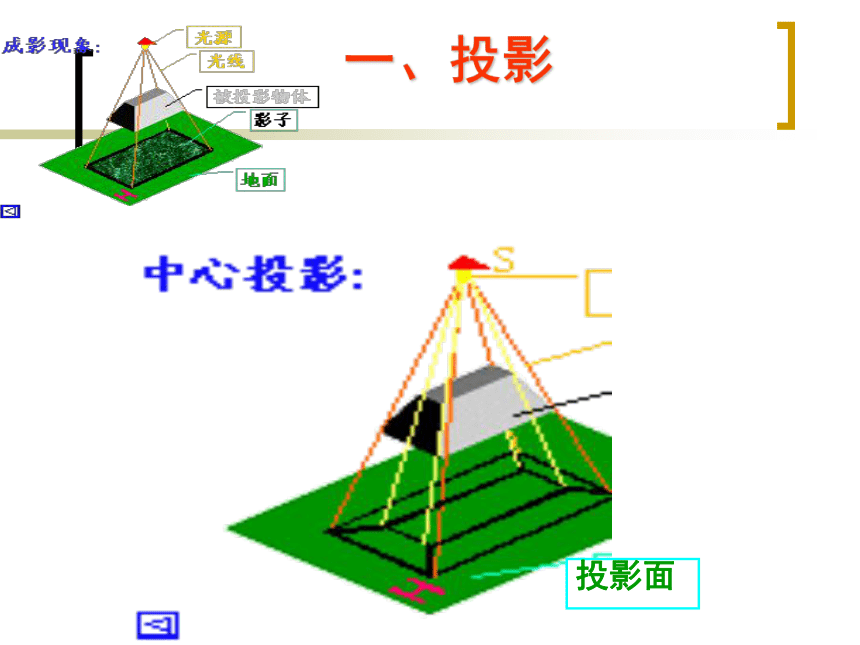

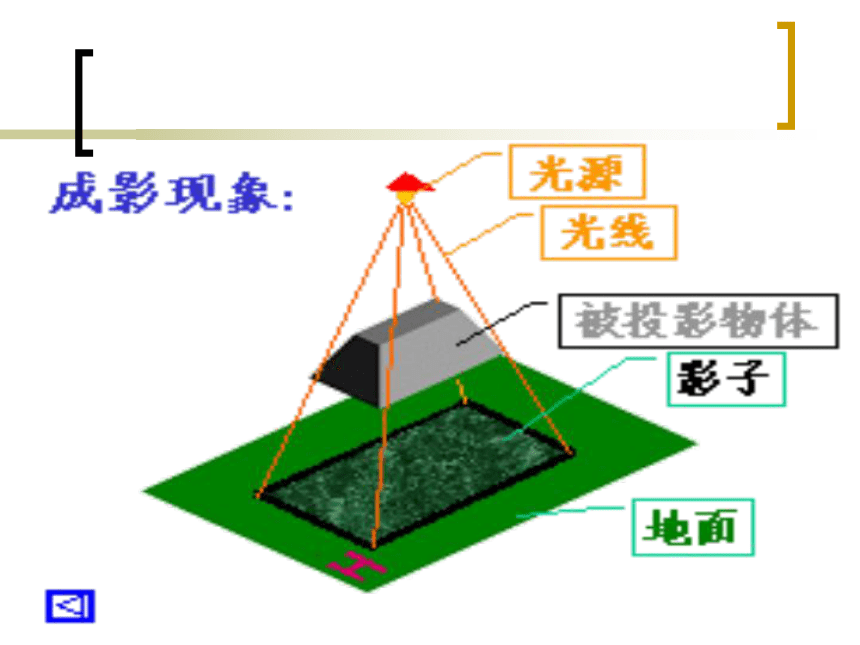

一、投影
投影面

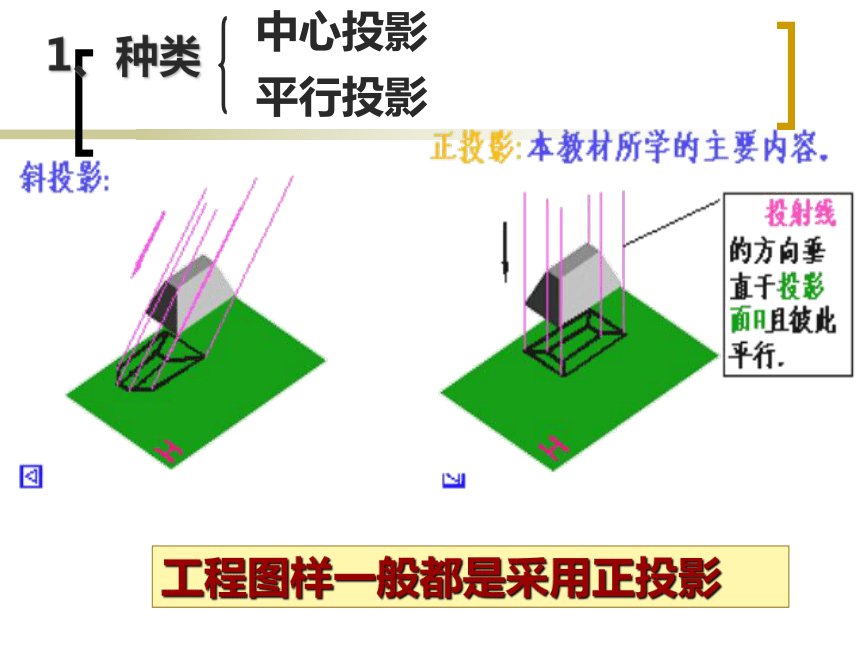

1、种类
工程图样一般都是采用正投影
中心投影
平行投影

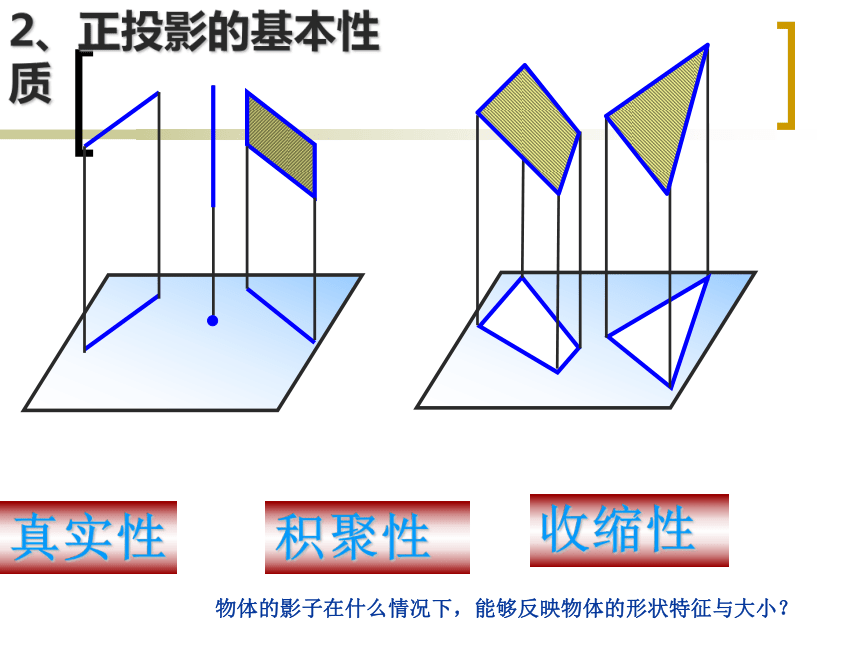

2、正投影的基本性质
真实性
积聚性
收缩性
物体的影子在什么情况下,能够反映物体的形状特征与大小?
要确定物体的空间形状,需要采用多面正投影。
二、三视图
a.正面投影面用“V”标记;
b.侧面投影面用“W”标记;
c.水平投影面用“H”标记;
三投影面之间两两的交线
称为投影轴,分别用OX、OY、OZ表示;
三根轴的交点O
称为原点。
1、三视图的三投影面体系
2、三视图的形成
现将物体放在三面投影体系中,并尽可能使物体的各主要表面平行或垂直与其中的一个投影面,保持物体不动,将物体分别向三个投影面作正投影,就得到物体的三视图。
3、三视图的名称
C、从上向下看,即得在H面上的投影,称为俯视图。
A、从前向后看,即得V面上的投影,称为主视图;
B、从左向右看,即得在W面上的投影,称为侧视图或左视图;
4、物体的三视图在图纸上的位置
左视图
俯视图
主视图
主视图
俯视图
左视图
①、____视图反映物体空间的___度和___度,
  不反映物体的___度。
三视图间的基本投影有什么关系?
主视图反映物体的长度和高度,不反映物体的宽度。
俯视图反映物体的长度和宽度,不反映物体的高度。
左视图反映物体的宽度和高度,不反映物体的长度。
主视图
俯视图
左视图
②、___视图的上下左右对应
    物体的________关系;
6、六向方位关系
主视图的上下左右对应物体的 关系;
上下左右
6、六向方位关系
左视图的上下左右对应物体的 关系。
上下后前
6、六向方位关系
俯视图的上下左右对应物体的 关系;
后前左右
宽相等
5、三视图的投影规律
长对正
高平齐
主视图
左视图
俯视图
错误的三视图
—长未对正1
错误的三视图
—高不平齐1
错误的三视图
—宽不相等1
错误的三视图
错误的三视图
甲、乙、丙、丁四人分别面向桌坐在一张四方形桌子旁边。桌上一张纸上写着数字“9”,甲看到“6”,乙看到“ ”,丙看到“ ”,丁看到“9”,问四人是怎样的座次?
6
6
丁正对着数字“9”;甲坐在丁的对面,
乙在丁的右手边; 丙在丁的左手边。
三、三视图的识读
可视轮廓线用实线,不可视轮廓线用虚线。
同一平面内的形体分割线不是轮廓线。
3、三视图的画法
线:粗实线 可见的轮廓线
虚 线 不可见看的轮廓线
画法说明
1、同一张图样中,同类图线的宽度应基本一致。
2、虚线、点划线相交时,应使两小段相交。
3、两直线相交处要避免间隙或线段出界。
4、两线相切的切点处,应画成一条线粗。
三个视图的位置
选择主视图
画图步骤
a、确定画图比例和图纸幅面
根据所画物体的大小和复杂程度选用
b、布置视图位置
主视图确定之后,其他两个视图也就相应地确定了。
是主要视图。选择表现形态结构最多的面,同时兼顾其他两个视图 虚线尽量少
注意:考虑到尺寸布置的需要,可适当加大各视图之间的距离,
画图时应注意的问题
1、先画主体部分,后画次要部分。
2、几个视图要配合着画。
不要先画完一个视图,再画另一个视图。
3、各部分之间画出分界线
4、描深时先画圆或圆弧,后画直线,不可 见
部分用虚线画出,对称线、轴线和圆的中心
线均用点划线画出。
铅笔:H HB B
三角板 曲线板
圆规:
图板
比例尺
分规
丁字尺
四、三视图的绘制
1、一般画图工具
图板
丁字尺
1、一般画图工具
图板
丁字尺
1、一般画图工具
30
18
30
20
技术图样的绘制应当为表达设计意图服务,并力求体现技术特征。
一、三视图的画法
1、三视图的规律
长对正、高平齐、宽相等
一、三视图的画法
一、三视图的画法
一、三视图的画法
2、三视图的画法
(1)根据与支承块的形状,先画主、俯二视图;
(2)先画长方块,再画出切角,最后长方孔;
(3)根据“高平齐、宽相等”画出左视图;
(4)注意:主视图和左视图的虚线。
一、三视图的画法
3、实践练习--轴承座的三视图
二、草图及其画法
1、绘制草图的概念
不用绘图仪器,而按目测比例徒手画出图样的绘图方法。
2、绘图的要求与方法
要求:画线要稳,图线要清晰;
目测尺寸要准,各部分比例匀称;
绘图速度要快;
标注尺寸无误,字体工整。
三、机械加工图的识读
2、读零件图的作用、方法、步骤
(1)读标题栏;
(2)分析视图,想出零件的形状;
(3)分析尺寸;
(4)了解技术要求;
(5)综合考虑。
三、机械加工图的识读
2、轴承类零件图
三、机械加工图的识读
2、端盖零件图
三、机械加工图的识读
3、电路图的识读
三、机械加工图的识读
3、电路图的识读
三、机械加工图的识读
3、电路图的识读
四、计算机辅助设计
CAD
