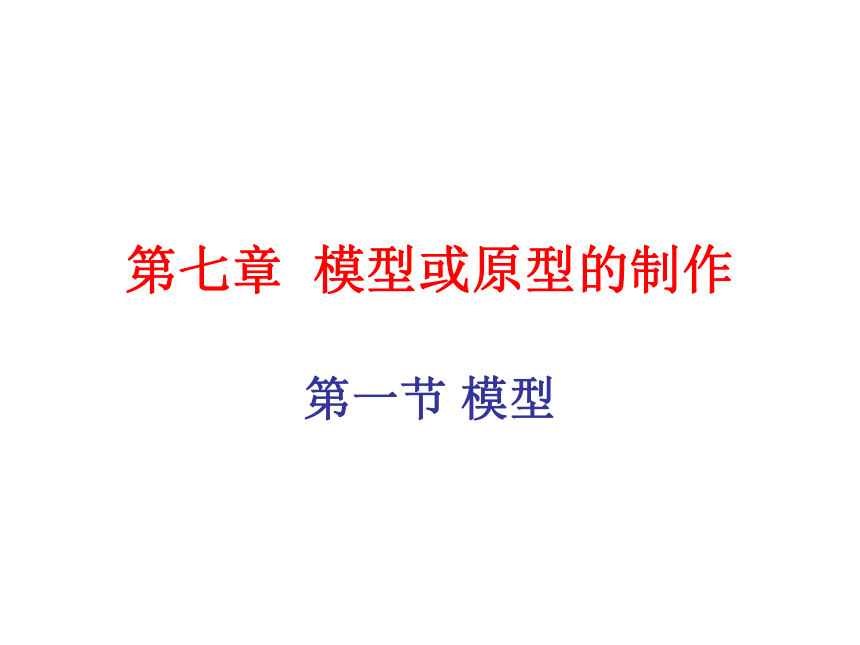

第七章 模型或原型的制作
第一节 模型

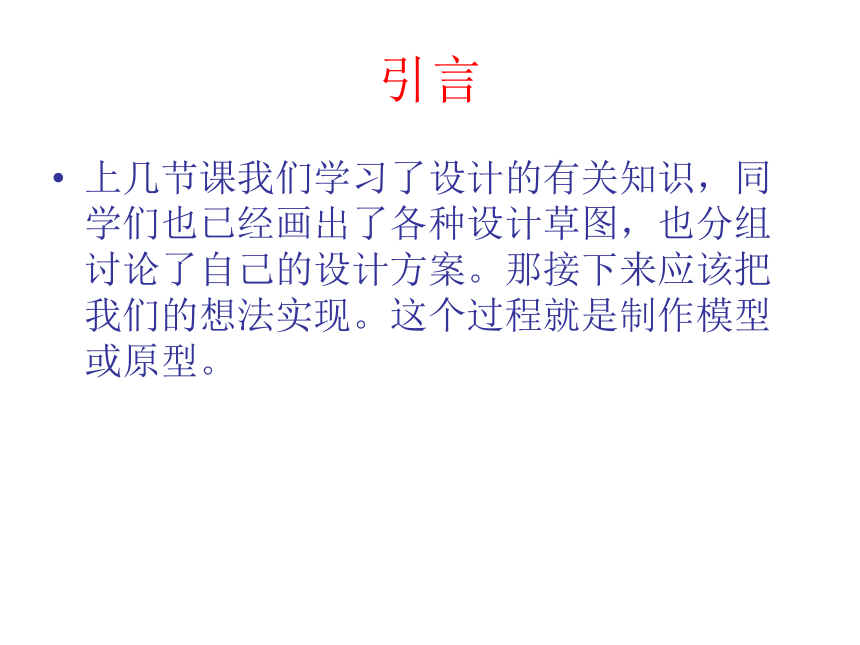

引言
上几节课我们学习了设计的有关知识，同学们也已经画出了各种设计草图，也分组讨论了自己的设计方案。那接下来应该把我们的想法实现。这个过程就是制作模型或原型。

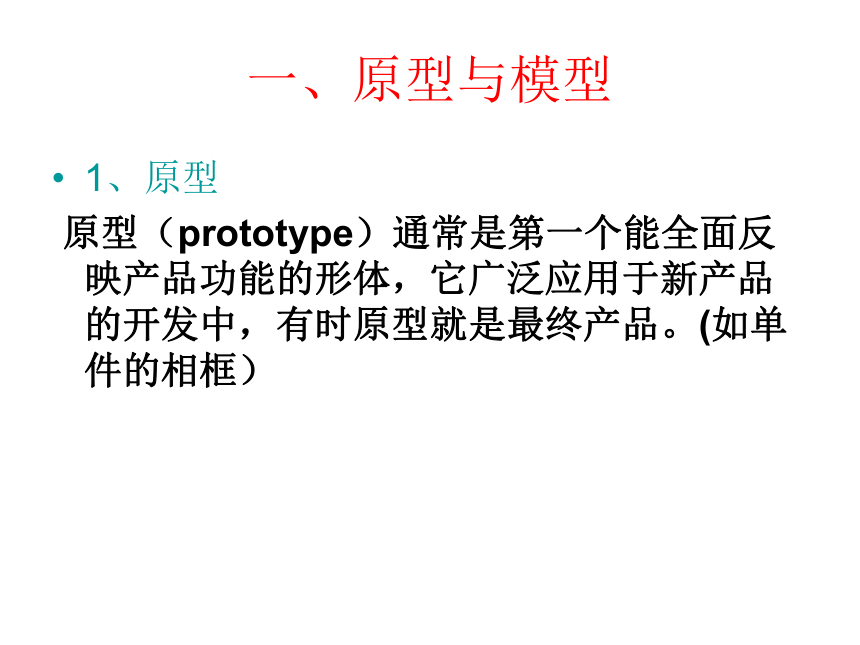

一、原型与模型
1、原型
原型（prototype）通常是第一个能全面反映产品功能的形体，它广泛应用于新产品的开发中，有时原型就是最终产品。(如单件的相框）

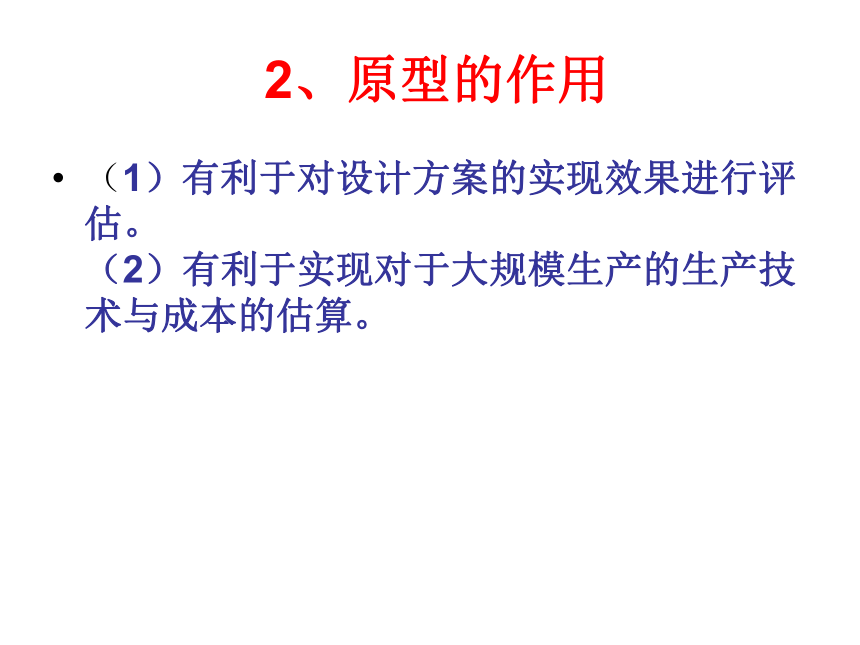

2、原型的作用
（1）有利于对设计方案的实现效果进行评估。 （2）有利于实现对于大规模生产的生产技术与成本的估算。

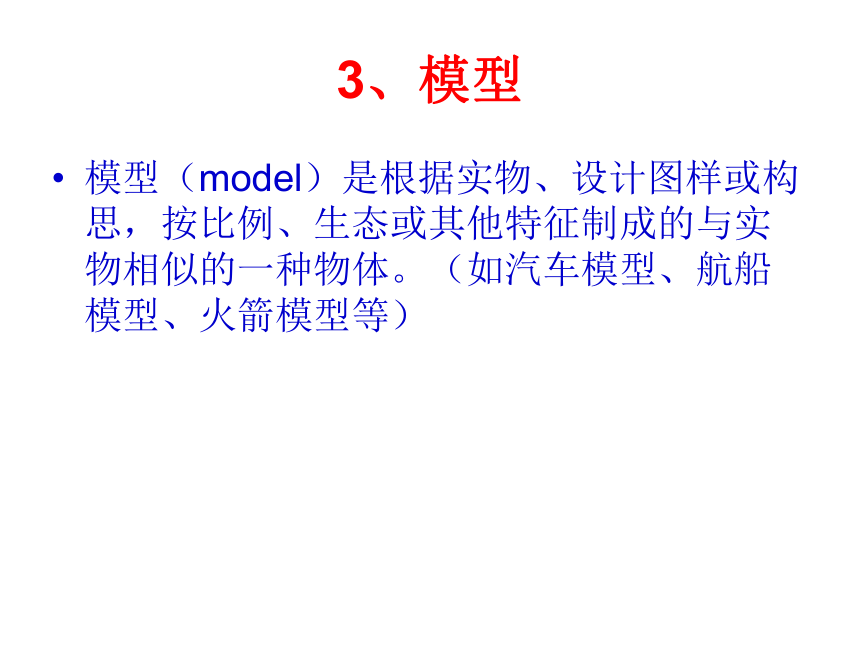

3、模型
模型（model）是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。（如汽车模型、航船模型、火箭模型等）

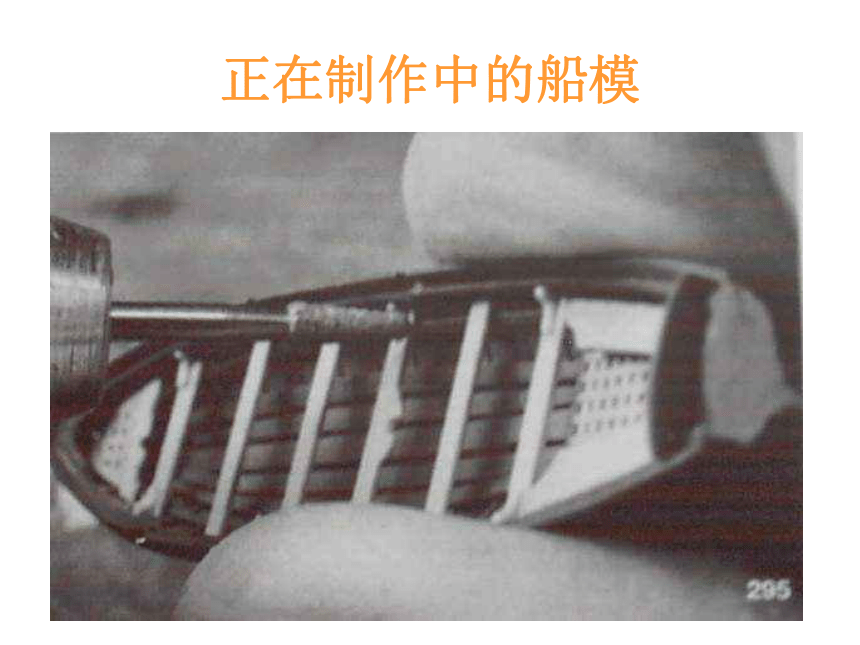

正在制作中的船模

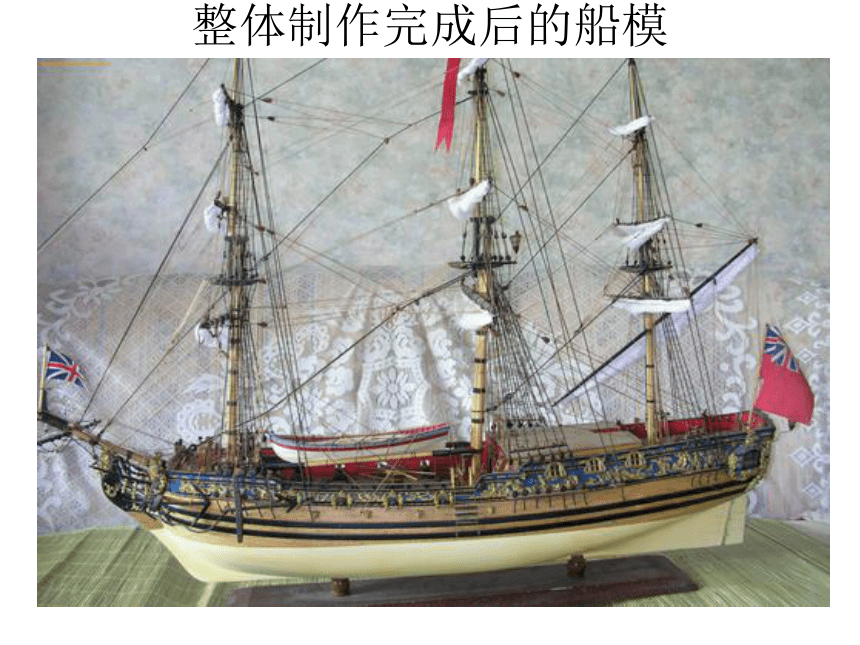

整体制作完成后的船模

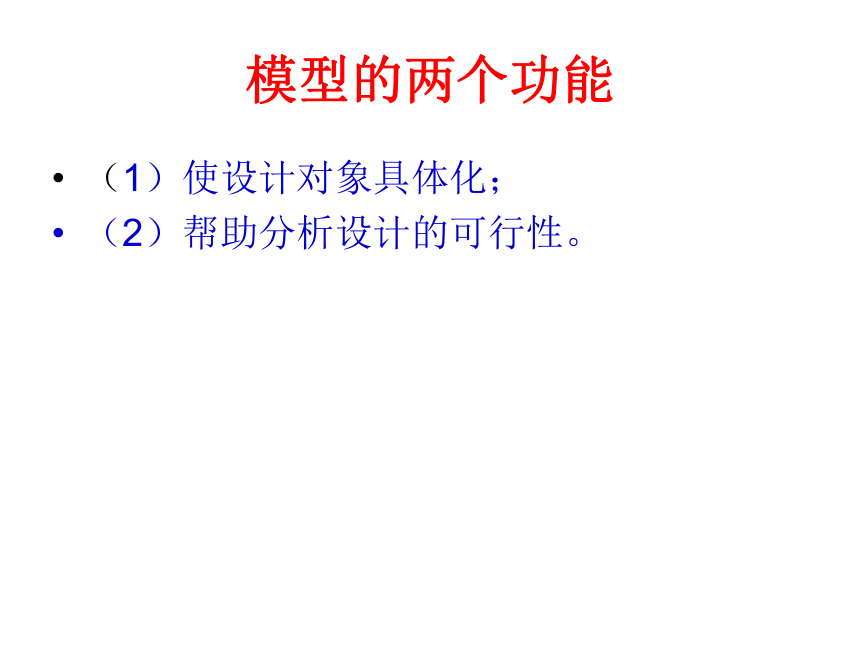

模型的两个功能
（1）使设计对象具体化；
（2）帮助分析设计的可行性。

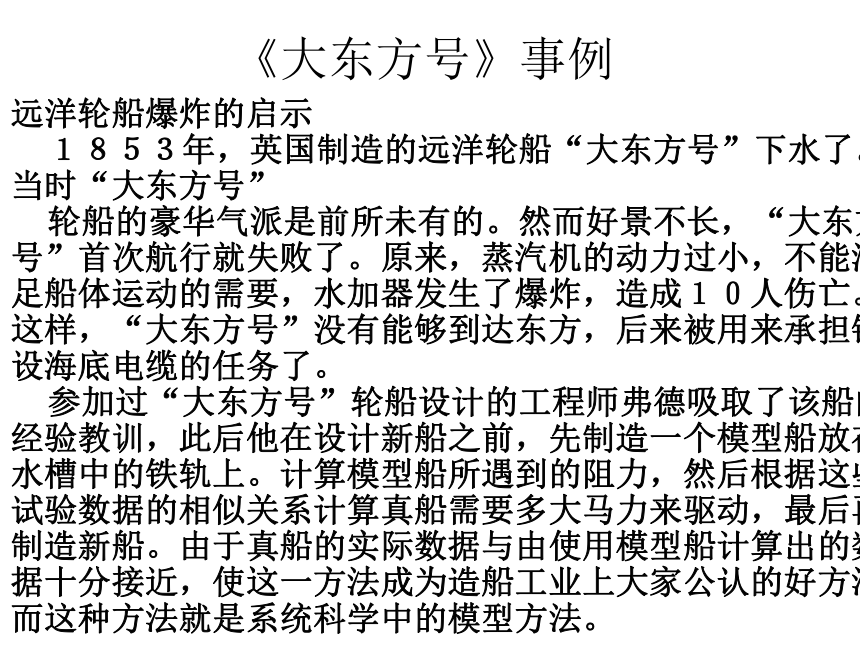

《大东方号》事例
远洋轮船爆炸的启示 １８５３年，英国制造的远洋轮船“大东方号”下水了。当时“大东方号” 轮船的豪华气派是前所未有的。然而好景不长，“大东方号”首次航行就失败了。原来，蒸汽机的动力过小，不能满足船体运动的需要，水加器发生了爆炸，造成１０人伤亡。这样，“大东方号”没有能够到达东方，后来被用来承担铺设海底电缆的任务了。 参加过“大东方号”轮船设计的工程师弗德吸取了该船的经验教训，此后他在设计新船之前，先制造一个模型船放在水槽中的铁轨上。计算模型船所遇到的阻力，然后根据这些试验数据的相似关系计算真船需要多大马力来驱动，最后再制造新船。由于真船的实际数据与由使用模型船计算出的数据十分接近，使这一方法成为造船工业上大家公认的好方法。而这种方法就是系统科学中的模型方法。

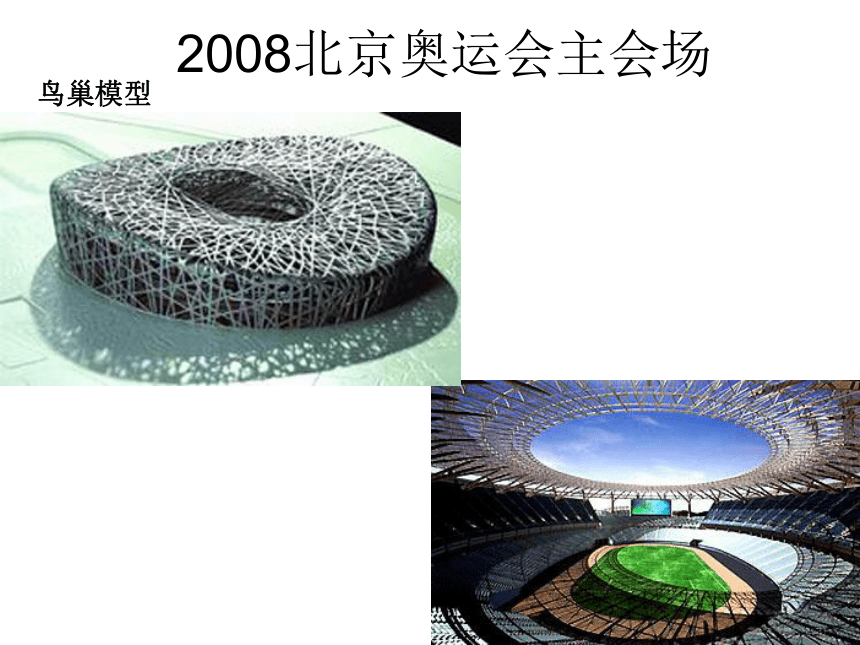

2008北京奥运会主会场
鸟巢模型

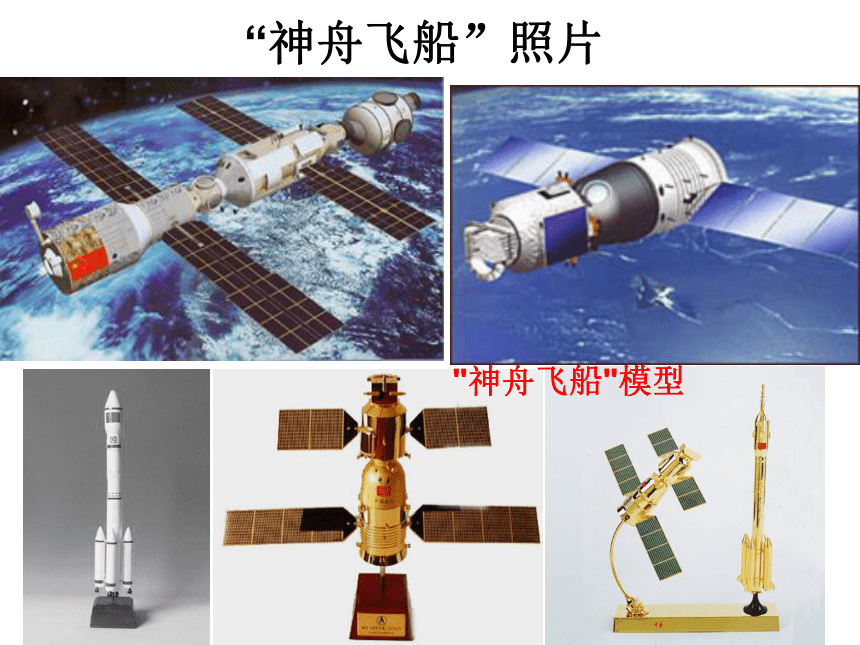

“神舟飞船”照片
"神舟飞船"模型

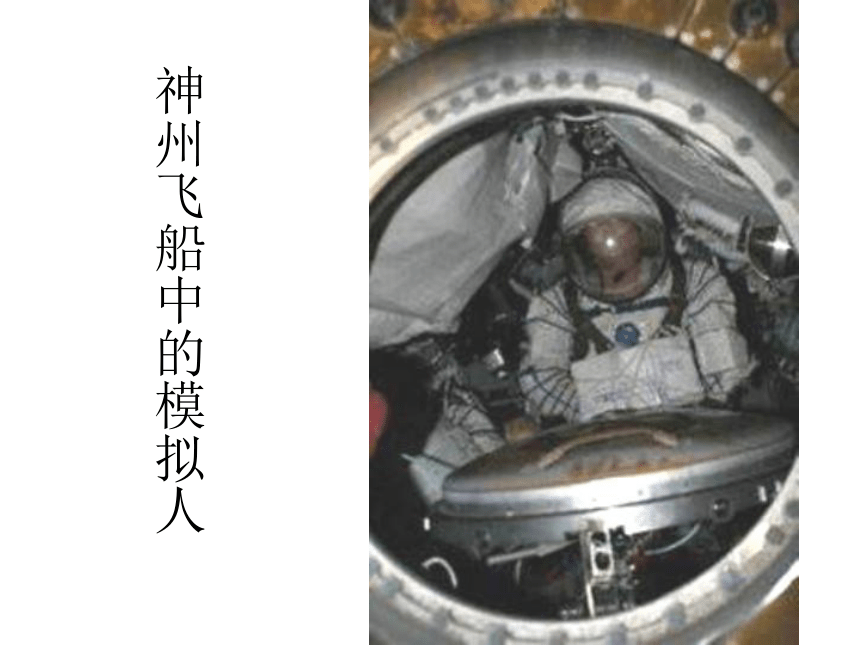

神州飞船中的模拟人
各种汽车
模型
4、模型的功能
（1）、模型使设计对象具体化。 （2）、模型帮助分析设计的可能性。
模型制作是产品设计过程中不可缺少的环节。
模型制作的过程不仅设计思想的体现过程。
也是发展构思的创造性过程
二、模型的分类
1、草模
在设计初期阶段草模可以把设计构思用立体模型简单的表示出来，供设计人员深入探讨时使用。
2、概念模型
概念模型就是在草模的基础上，用概括的手法表示产品的造型风格、布局安排、人机关系等，从整体上表现产品造型的整体概念。
一款汽车的概念模型
各种汽车的概念模型
3、 结构模型
为了研究产品造型与结构的关系，清晰地表达产品的结构尺寸和连接方法，并进行结构强度试验而制作的模型。
汽车的底盘结构模型
4、 功能模型
顾名思义主要用于研究产品的各种性能以及人机关系，同时也用作分析、检查设计对象各部分组件尺寸与机体的相互配合关系等。
汽车的配气系统模型
5、展示模型
采用真实材料，用准确的尺寸，做成与实际产品几乎一致的模型或按一定比例缩放的模型，作为产品的样品进行展示，以便提供实体形象。另外通过展示模型可以直接向设计委托方征求意见，为审核方案提供实物依据。
小结
通过制作各种不同阶段的模型，可以使设计更加合理、更加可靠。
不断改进的美国大力神号火箭
教学目标
1、知道模型及其功能，理解模型制作在产品设计的作用。 2、经历认识模型的过程，理解模型是技术设计中的一个环节和一种重要方法。 3、关注模型方法的广泛应用，感受模型在技术中的价值。
同学们：以上的目标你们达到了吗？
课堂练习
1、 目的用于供给设计人员对产品的设计进行深入探讨时使用的模型是:（ ） 　　 A、概念模B、草模 C、功能模D、结构模
B
2 目的用于研究产品的各种性能以及人机关系，同时也用于分析、检查设计对象各部分组件尺寸的相互配合关系，并在一定的条件下用于试验的模型是:（ ） A、概念模 B、草模 C、功能模 D、结构模
C
3、主要为研究人机关系、结构、制造工艺、外观、市场宣传等提供实体形象的模型是（ ）
A、概念模B、展示模型 C、功能模D、结构模
B
填空题：模型的两个功能是：（1）-----------------------------------------------
（2）--------------------------------------------------------------------------。
本可需要1课时，若时间紧张，P141的练习可以在课外完成。
