系统的结构

资源简介

(共53张PPT)
系 统 的 结 构

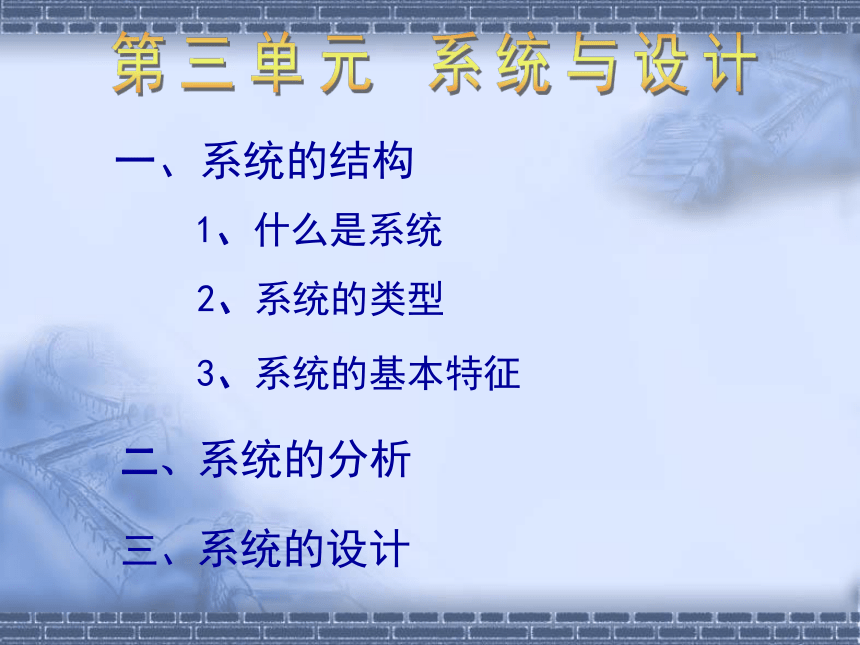

第三单元 系统与设计
一、系统的结构
二、系统的分析
三、系统的设计
3、系统的基本特征
2、系统的类型
1、什么是系统

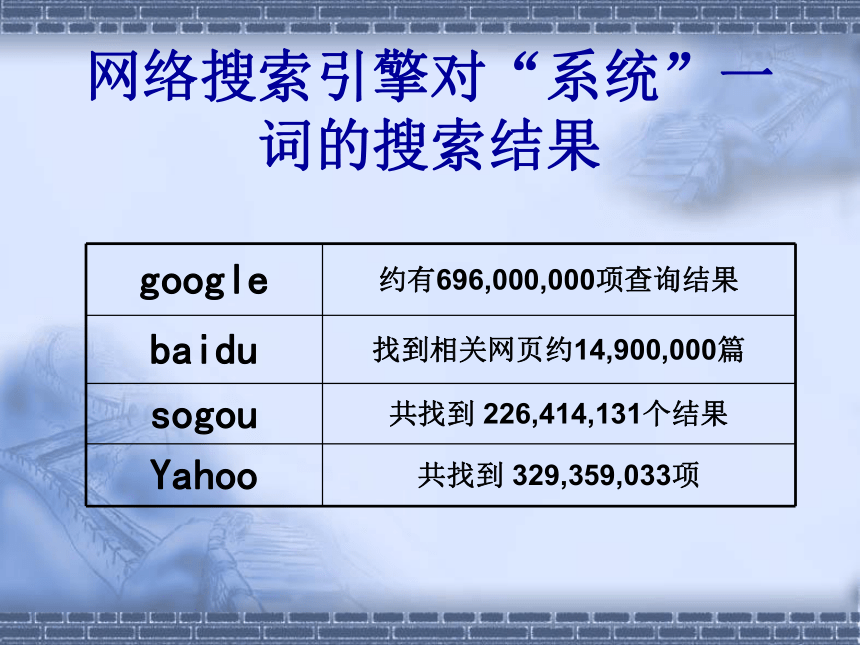

网络搜索引擎对“系统”一词的搜索结果
google 约有696,000,000项查询结果
baidu 找到相关网页约14,900,000篇
sogou 共找到 226,414,131个结果
Yahoo 共找到 329,359,033项
显示器
音箱
键盘
鼠标
主机

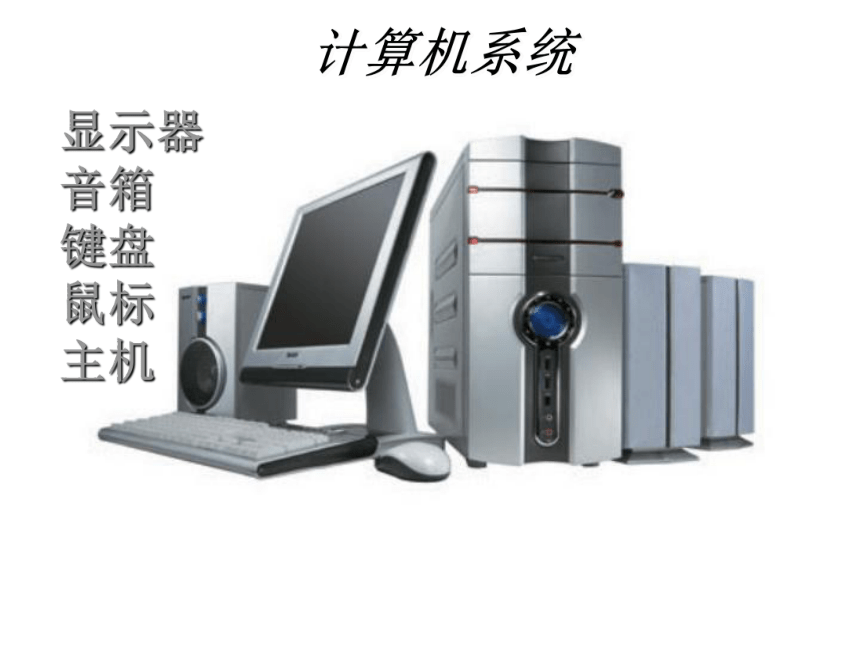

计算机系统

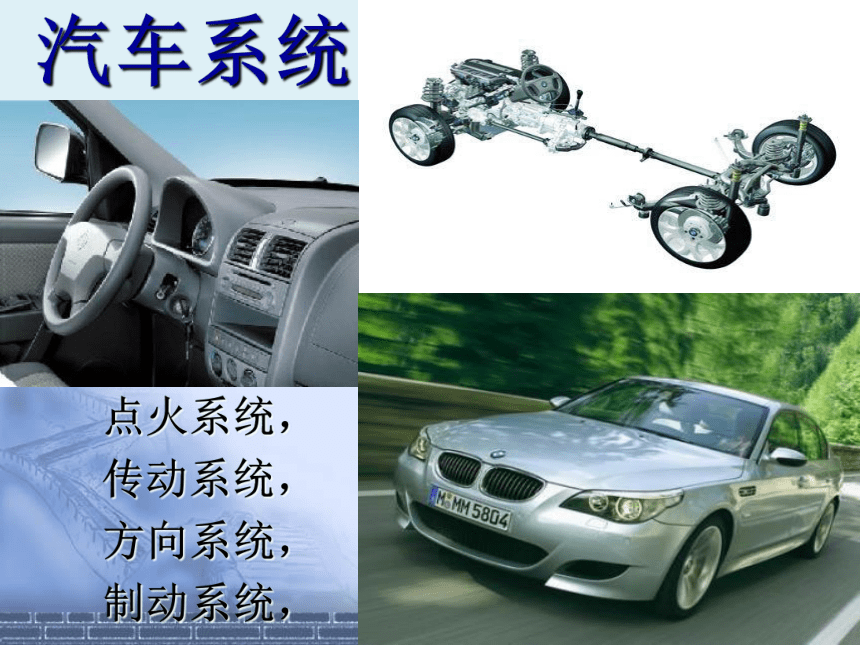

汽车系统
点火系统,
传动系统,
方向系统,
制动系统,
太阳系

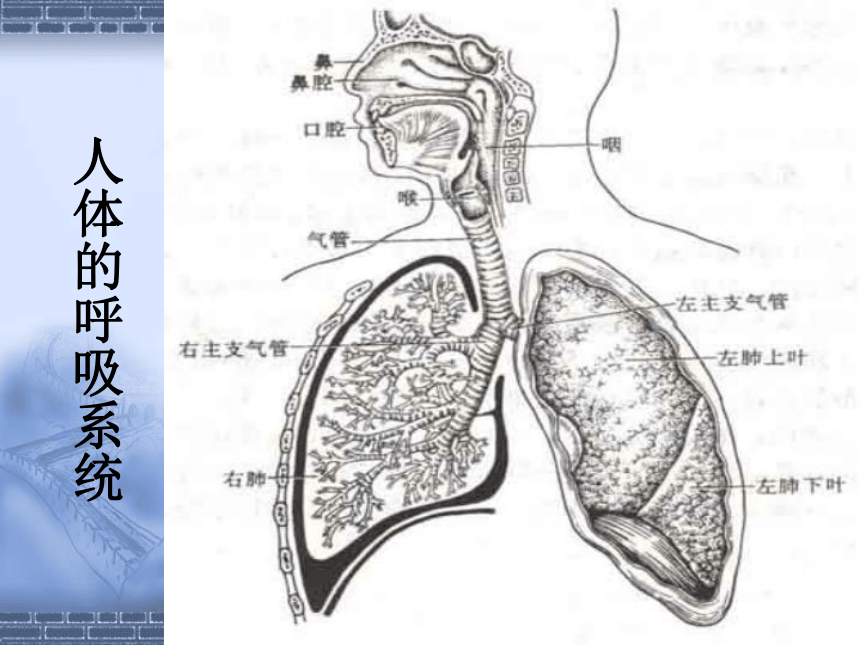

人体的呼吸系统

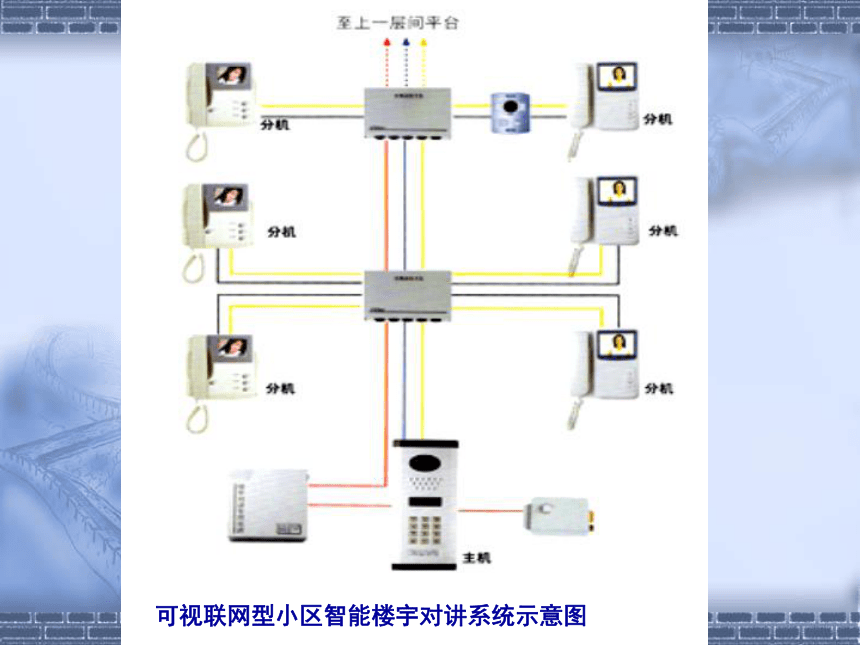

可视联网型小区智能楼宇对讲系统示意图

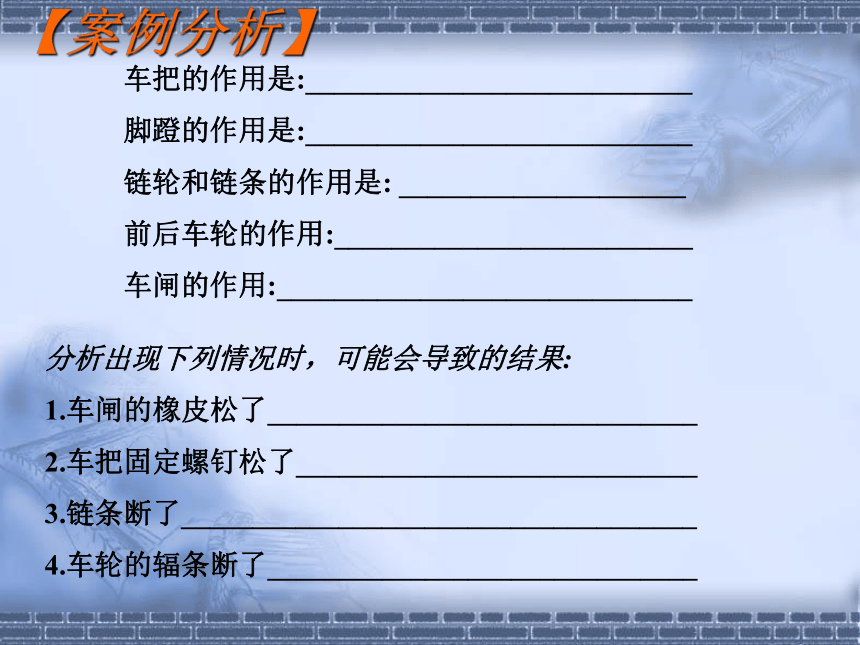

车把的作用是:___________________________
脚蹬的作用是:___________________________
链轮和链条的作用是: ____________________
前后车轮的作用:_________________________
车闸的作用:_____________________________
分析出现下列情况时,可能会导致的结果:
1.车闸的橡皮松了______________________________
2.车把固定螺钉松了____________________________
3.链条断了____________________________________
4.车轮的辐条断了______________________________
【案例分析】
1.车闸的橡皮松了
2.车把固定螺钉松了
3.链条断了
4.车轮的辐条断了
刹车不灵
方向把不准
无法行进
受力不均容易引起车圈变形

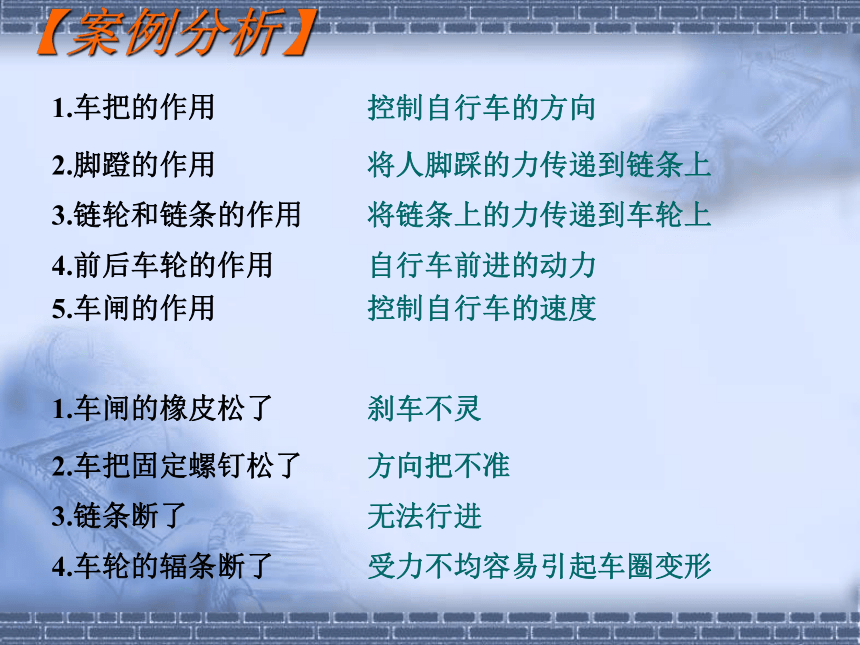

1.车把的作用
2.脚蹬的作用
3.链轮和链条的作用
4.前后车轮的作用
控制自行车的方向
将人脚踩的力传递到链条上
5.车闸的作用
控制自行车的速度
将链条上的力传递到车轮上
自行车前进的动力
【案例分析】

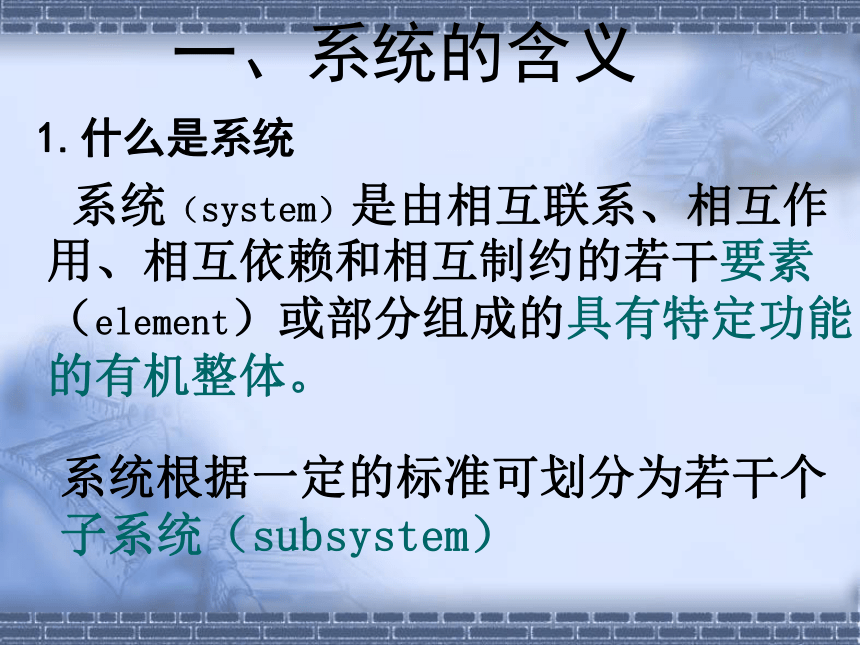

一、系统的含义
1.什么是系统
系统(system)是由相互联系、相互作用、相互依赖和相互制约的若干要素(element)或部分组成的具有特定功能的有机整体。
系统根据一定的标准可划分为若干个子系统(subsystem)
2.构成系统的条件
A.两个或两个以上的要素
B.要素之间相互联系、相互作用,按照一定方式形成一个整体
C. 系统具有各要素所没有的特定功能
系统的名称 组成要素(部分)
台灯 灯罩、灯泡、底座、支撑架、开关
学校的多媒体教室 电脑、投影仪、音响设备、课桌椅
手表 发条、齿轮、表针、表壳
缝纫机 机头、机座、传动、附件
各组成要素之间有什么样的联系?
自行车
传动子系统:脚蹬、链轮、链条等
行动子系统:车轮、车轴、辐条、车圈
安全子系统:车闸、车铃、反射装置
车体子系统:车架、前叉、车把、鞍座
自行车可以分为哪几个子系统,每一个系统还包含哪些零部件。
二、系统的类型
根据需要可以对系统进行不同的分类:
自然系统和人造系统
实体系统和抽象系统
静态系统和动态系统
静态和动态是相对的
系统的分类
(1)自然系统和人造系统
(2)实体系统和抽象系统
(3)静态系统和动态系统
(4)开放系统和封闭系统
(5)简单系统和复杂系统
(6)黑色系统和白色系统
系 统 论
以往研究问题,一般是把事物分解成若干部分,抽象出最简单的因素来,然后再以部分的性质去说明复杂事物。这是笛卡尔奠定理论基础的分析方法。
系统分析方法能高屋建瓴,综观全局,别开生面地为现代复杂问题提供了有效的思维方式。
所以系统论,连同控制论、信息论等其他横断科学一起所提供的新思路和新方法,为人类的思维开拓新路,它们作为现代科学的新潮流,促进着各门科学的发展。
三、系统的基本特性
整体性、相关性、目的性、动态性、环境适应性
1.整体性
悬索桥
系统是一个整体,它不是各个要素(部分)的简单相加,系统的整体功能是各要素(部分)在孤立状态所没有的。
1.整体性
系统的整体功能大于组成系统的各部分的功能之和,这就是我们常说的2﹥1+1.
1、请举例说明“系统的整体功能大于组成系统的各部分的功能之和” 这一论点。
系统名称 系统的整体功能 各部分的功能
篮球队
桥梁
……
日常生活中,常听人说:
1、 “一个和尚挑水吃,二个和尚抬水吃,三个和尚没水吃”
提问:请根据系统的整体性特征,分别解释之。
2、 “三个臭皮匠等于一个诸葛亮”
3、“丢卒保车”
4、 “一着不慎,全盘皆输”
5、“头痛医头脚痛医脚”
不能离开整体去分析系统中的任何一个组成部分。一个系统组织得好不好,就看它的整体功能即系统功能实现得怎样。
例如,20世纪60年代末美国的“阿波罗”登月计划把载人飞船送上了月球,飞船和运载火箭共有700多万个零件,这些零件本身都很一般,没有一个是新研制的,但正是这些一般的零件按照一定的结构构成了能把人送上月球的性能优异的登月飞船,从而体现了整体的功能。
练习:
法国著名雕塑家罗丹在为文学家巴尔扎克做雕塑时大受人们的称赞,特别是对巴尔扎克的一双手更是赞不绝口,罗丹听到人们的议论后,毫不犹豫地从塑像上砍去了这双手。这个故事给我们怎样的启示?
罗丹的作品《巴尔扎克》
要素与系统之间的关系以整体为主进行协调,局部服从整体,使整体效果为最佳。
分组准备:
1、 题目:一个系统中,要素性能与整体性能之间的关系。
正方:一个系统中,如果各个要素性能好,则整体性能一定好。
反方:一个系统中,如果各个要素性能好,整体性能未必好。
2.相关性
系统的相关性是指构成系统的各要素之间是相互联系、相互作用的,是彼此相关的。
区别:
整体性:体现了要素与整体之间的关系。
相关性:体现了系统内部要素与要素之间的
关系。
吴瑾购置了一套新居室,装修接近尾声了。当厨房的地砖和墙砖铺好,水管和电线等也安装完毕后,她根据厨房空间的大小,买了一套集橱柜、抽油烟机、燃气灶具、消毒柜、微波炉、电冰箱、各式挂件、水盆、各式抽屉等于一体的厨房整体用品。可是在安装过程中,却发现了不少让她感到棘手的问题:
1、抽油烟机的出风口与预留的位置相距较远;
2、水盆的位置离水源远,又与下水道不在同一侧;
3、微波炉和电冰箱的放置处没有电源插座;
4、燃气灶具与热水器的位置较远;
5、线路的安装不合理,可能造成安全隐患。
1、请分析吴瑾家的厨房装修与厨具安装出现问题的原因何在?
2、有人把厨房装修看成是家庭装修中技术最密集、设备最集中、设计与施工要求最严密的“重头戏”。如果让你帮吴瑾家做一个厨房的装修与设计的方案,你将如何合理地处理,才不至于出现这类管线打架和有安全隐患现象的问题?
练习1:
李丽购置了一套新居室,装修已经接近尾声。当厨房的地砖和墙砖铺好,水管和电线等也安装完毕后,她根据厨房空间大小买了一套集橱柜、抽油烟机、消毒柜、各式挂件、水盆等于一体的整体厨房设备。可是在安装过程中却发现了以下问题:①抽油烟机的出风口与预备的位置相距较远 ②水盆位置离水源远,又与下水道不在同一侧。这些问题主要体现了系统的基本特性的_______
A.整体性 B. 相关性
练习2:
“一招不慎,全盘皆输”是我们日常生活中的常用语言,它们主要反映了系统基本特性中的_______
A.整体性 B. 相关性
3.目的性
任何系统都具有某种目的,都要实现一定的功能,这也正是区别不同系统的标志。
设计和分析一个系统时,必须先弄清其目的,否则就无法构成一个良好、有序的现实系统。
设计这个钟表的目的是为了满足人们对计时功能的需要
1、人们将发条、游丝、齿轮、表壳等零件组装成钟表,其目的是:_____________________________
2、经营管理系统通过优化和配置企业的人力资源和物力资源而形成,其目的是:_______________________
1999年,我国开始全面着手进行农业生产结构调整。几年来,各地在农业结构调整方面初见成效。
2001年与1998年相比,全国共调减粮田面积1.3亿亩,增加经济作物和饲料作物面积9000多万亩,经济作物和饲料作物种植面积占农作物总播种面积的比重达到30.6%,增加了3.7个百分点。种植业开始形成粮食作物、经济作物和饲料作物协调发展的基本格局,尤其是蔬菜、水果、花卉等发展迅速,成为农民收入新的增长点。
请结合以上材料分析:作为一个系统,我国农业生产结构调整的目的是什么,是通过哪些途径进行农业生产结构调整的?
4.动态性
任何系统都是一个动态的系统,处于运动变化和发展之中。
生病和看病的过程体现了系统的动态性。医生根据病人的症状确诊病症,对症下药,进行治疗。当病人的病症一时难以确定时,医生就要动态地跟踪病人病情的发展,预测并及时判断病因,进行治疗。
“太阳每天都是新的”,这说明任何事物都是不断变化的。任何系统都是一个动态的系统,处在运动变化和发展之中。例如,任何一个机械传动系统的零件之间都会有磨损,为了保持系统的性能,必须定期给零件添加润滑剂或更换零件。又如,防空作战中,敌机起飞时刻、飞机航线均不可知,为应对这种情况,能随时机动灵活地监测敌机路线的变化。
运用系统的动态特点,有助于使我们不仅看到系统的现状,而且看到系统的变化和发展,从而预测系统的将来,掌握系统的发展规律。
请举例生活中类似的事例,说明运用系统的动态性的观点,掌握事物的发展规律取得成效的经验。
5.环境适应性
外界环境的变化会引起系统特性的改变,并相应地引起系统功能和系统内部各部分相互关系的变化。
一个系统与其所处的环境之间通常都有物质、能量和信息的交换,外界环境的变化会引起系统特性的改变,并相应地引起系统功能和系统内各部分相互关系的变化。系统只有具有对环境的适应能力,才能保持和恢复系统原有的特性。
例如,工厂里的机器运行时散发出大量的热量,在炎热的夏天就需要对机器的局部设施采用风冷、水冷、油冷等措施,以保持其良好的工作状态。又如,在寒冷的冬天,拖拉机的发动机常常因低温启动不好,需要对它进行加热、保暖,以适应外界天气。
1、谈谈“春捂秋冻”的道理。
2、家用电冰箱为什么不能紧贴着墙放置,而应该与墙保持一定的间距?
3、飞机在空中飞行时,时常受到大气对流的影响
而产生颠簸,当飞机的检测装置接收到这一信号后,经过控制器的调节,能在很短的时间内调整好飞行状态,克服大气对流对飞机飞行的影响,保持平稳飞行。
4、系统必须适应外部环境的变化。只有能够适应外部环境的变化并保持最优适应状态的系统,才能发挥自身作用,实现可持续发展,否则是没有生命力的。
1、任何企业都需要经常了解同类企业的经营动向、行业发展状态以及市场需求等环境的变化,并在此基础上研究本企业的经营策略,进行新技术开发,以适应环境的变化,从而实现自下而上的发展。
2、请举例根据市场需要进行新技术开发,使企业发挥更大效益的实例,并加以说明。
四、随堂练习
1. 下面关于系统的叙述,错误的是( )
A.系统是一个整体,即具有整体的特性功能、目标和作用的有机整体
B.系统的目的性是指每个系统都具有特殊的功能
C.系统必须适应外部环境的变化
D.在一个系统中,有时各子系统之间往往是互不相干的,甚至是相互对立的。
D
2. 我们使用计算机离不开Windows操作系统,它属于( )
A.自然系统 B.人造系统
C.实体系统 D.抽象系统
BD
3.在大自然中,鹿、兔奔跑速度快,能逃避猛兽追捕;刺猬身上长尖刺,使猛兽无从下口;黄鼬遇敌时突放臭气,扰乱猛兽神智,影响其情绪,在其迟疑间跑掉。这是生态系统基本特性中的( )
A.整体性 B.目的性
C.动态性 D.环境适应性
D
4.“一个和尚挑水吃,两个和尚抬水吃,三个和尚没水吃”这句俗语反映了系统具有( )
A.整体性 B.目的性
C.动态性 D.环境适应性
A
小 结
一、系统的含义:
要素、相互、整体功能
二、系统的类型:
三、系统的特性:
整体性、相关性、目的性、动态性、
环境适应性
