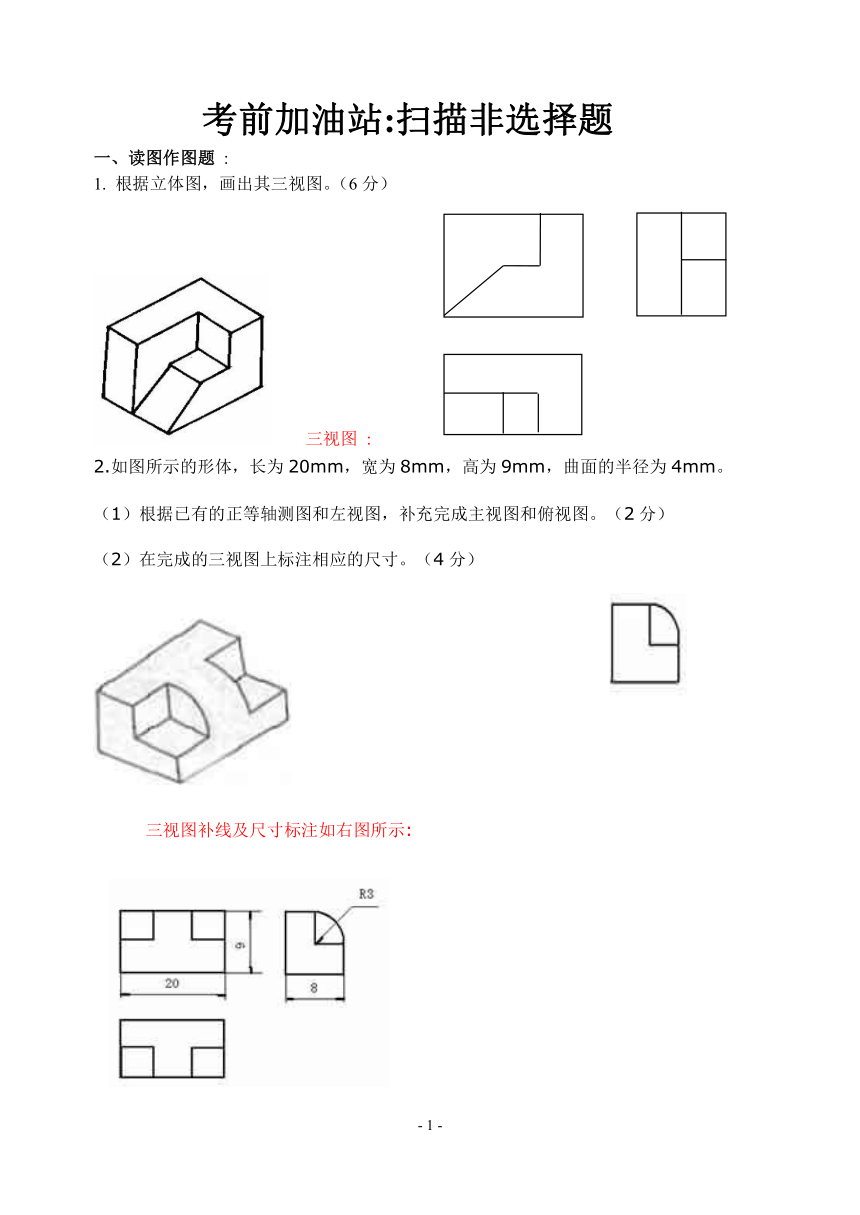

一、读图作图题 :
1. 根据立体图，画出其三视图。（6分）
三视图 :
2.如图所示的形体，长为20mm，宽为8mm，高为9mm，曲面的半径为4mm。
（1）根据已有的正等轴测图和左视图，补充完成主视图和俯视图。（2分）
（2）在完成的三视图上标注相应的尺寸。（4分）
三视图补线及尺寸标注如右图所示:

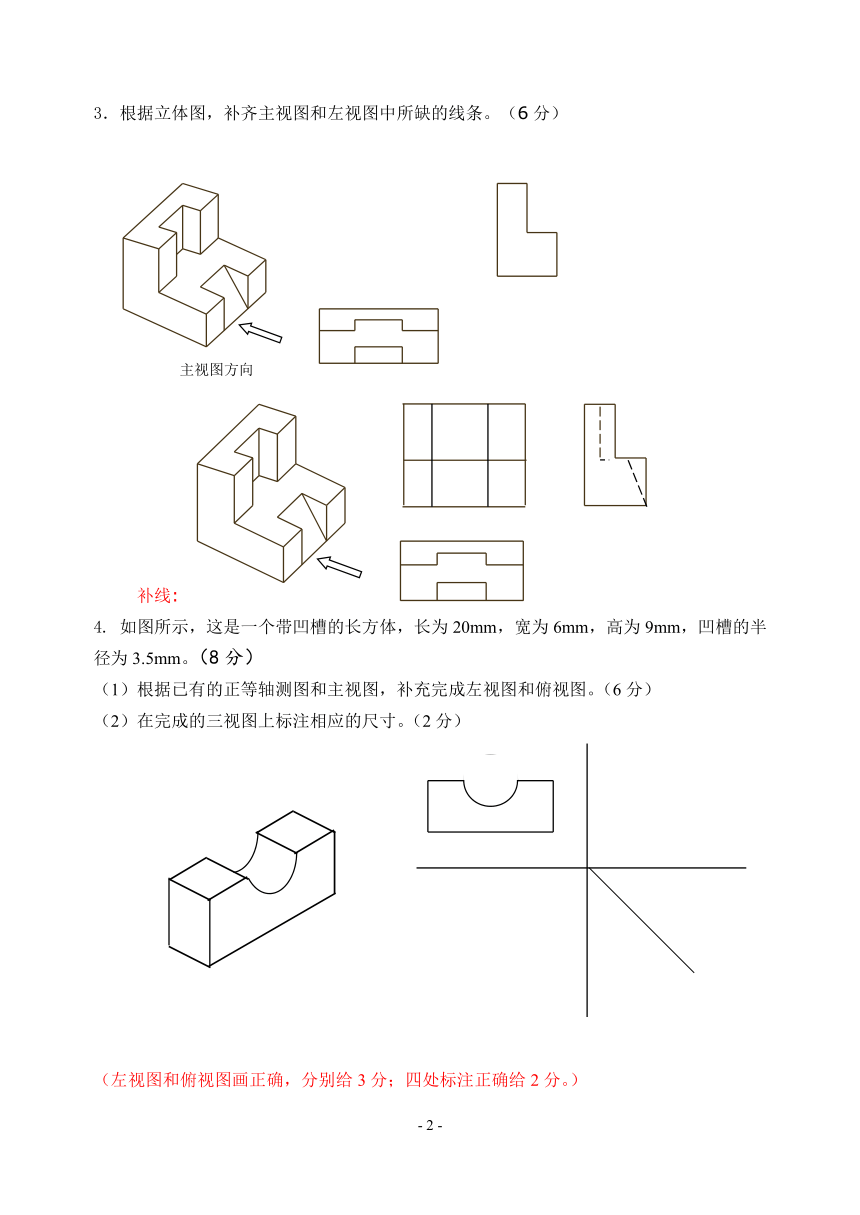

3．根据立体图，补齐主视图和左视图中所缺的线条。（6分）
补线:

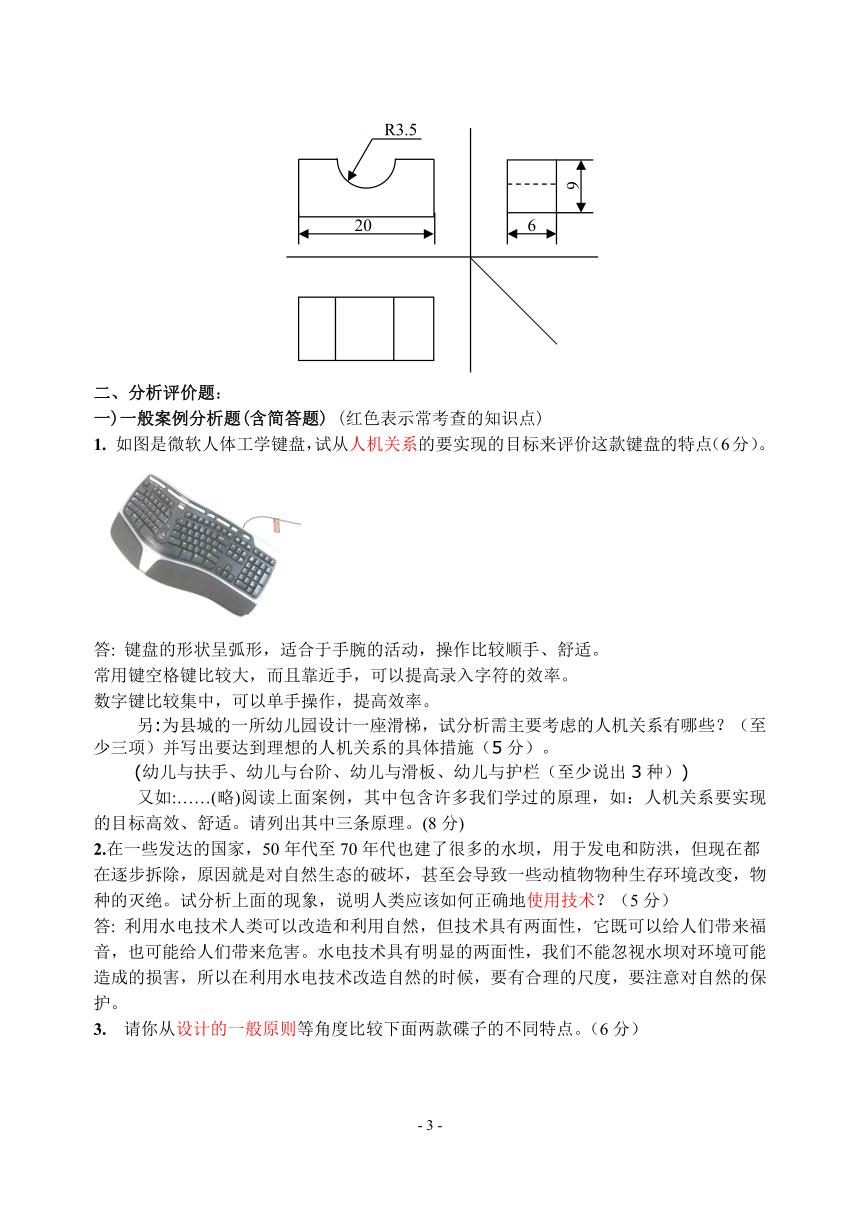

4. 如图所示，这是一个带凹槽的长方体，长为20mm，宽为6mm，高为9mm，凹槽的半径为3.5mm。（8分）
（1）根据已有的正等轴测图和主视图，补充完成左视图和俯视图。（6分）
（2）在完成的三视图上标注相应的尺寸。（2分）
（左视图和俯视图画正确，分别给3分；四处标注正确给2分。）
二、分析评价题：
一)一般案例分析题(含简答题) (红色表示常考查的知识点)
1. 如图是微软人体工学键盘，试从人机关系的要实现的目标来评价这款键盘的特点（6分）。
答: 键盘的形状呈弧形，适合于手腕的活动，操作比较顺手、舒适。
常用键空格键比较大，而且靠近手，可以提高录入字符的效率。
数字键比较集中，可以单手操作，提高效率。
另:为县城的一所幼儿园设计一座滑梯，试分析需主要考虑的人机关系有哪些？（至少三项）并写出要达到理想的人机关系的具体措施（5分）。
(幼儿与扶手、幼儿与台阶、幼儿与滑板、幼儿与护栏（至少说出3种）)
又如:……(略)阅读上面案例，其中包含许多我们学过的原理，如：人机关系要实现的目标高效、舒适。请列出其中三条原理。(8分)
2.在一些发达的国家，50年代至70年代也建了很多的水坝，用于发电和防洪，但现在都在逐步拆除，原因就是对自然生态的破坏，甚至会导致一些动植物物种生存环境改变，物种的灭绝。试分析上面的现象，说明人类应该如何正确地使用技术？（5分）
答: 利用水电技术人类可以改造和利用自然，但技术具有两面性，它既可以给人们带来福音，也可能给人们带来危害。水电技术具有明显的两面性，我们不能忽视水坝对环境可能造成的损害，所以在利用水电技术改造自然的时候，要有合理的尺度，要注意对自然的保护。

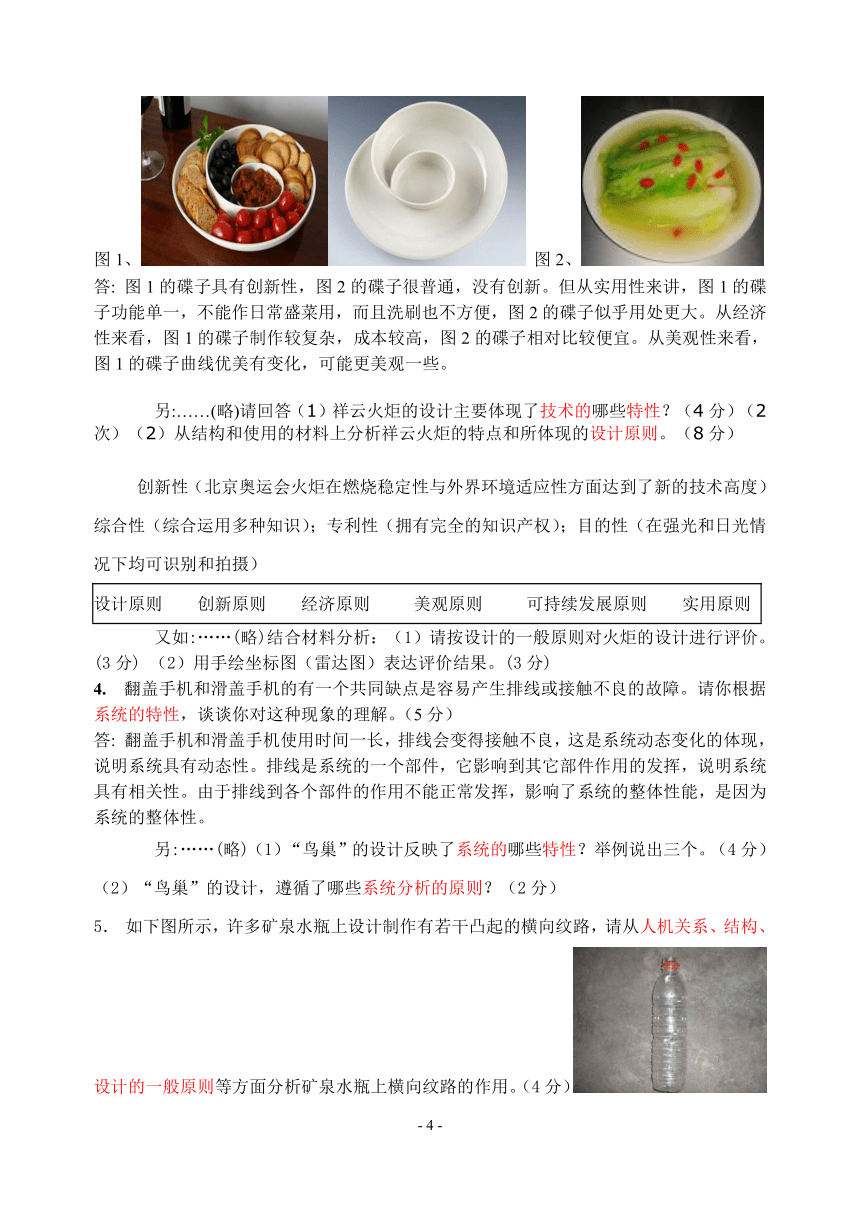

3. 请你从设计的一般原则等角度比较下面两款碟子的不同特点。（6分）
图1、 图2、
答: 图1的碟子具有创新性，图2的碟子很普通，没有创新。但从实用性来讲，图1的碟子功能单一，不能作日常盛菜用，而且洗刷也不方便，图2的碟子似乎用处更大。从经济性来看，图1的碟子制作较复杂，成本较高，图2的碟子相对比较便宜。从美观性来看，图1的碟子曲线优美有变化，可能更美观一些。
另:……(略)请回答（1）祥云火炬的设计主要体现了技术的哪些特性？（4分）（2次）（2）从结构和使用的材料上分析祥云火炬的特点和所体现的设计原则。（8分）
创新性（北京奥运会火炬在燃烧稳定性与外界环境适应性方面达到了新的技术高度）
综合性（综合运用多种知识）；专利性（拥有完全的知识产权）；目的性（在强光和日光情况下均可识别和拍摄）
设计原则 创新原则 经济原则 美观原则 可持续发展原则 实用原则
又如:……(略)结合材料分析：（1）请按设计的一般原则对火炬的设计进行评价。(3分) （2）用手绘坐标图（雷达图）表达评价结果。(3分)
4. 翻盖手机和滑盖手机的有一个共同缺点是容易产生排线或接触不良的故障。请你根据系统的特性，谈谈你对这种现象的理解。（5分）
答: 翻盖手机和滑盖手机使用时间一长，排线会变得接触不良，这是系统动态变化的体现，说明系统具有动态性。排线是系统的一个部件，它影响到其它部件作用的发挥，说明系统具有相关性。由于排线到各个部件的作用不能正常发挥，影响了系统的整体性能，是因为系统的整体性。
另:……(略)（1）“鸟巢”的设计反映了系统的哪些特性？举例说出三个。（4分）（2）“鸟巢”的设计，遵循了哪些系统分析的原则？（2分）
5． 如下图所示，许多矿泉水瓶上设计制作有若干凸起的横向纹路，请从人机关系、结构、设计的一般原则等方面分析矿泉水瓶上横向纹路的作用。（4分）
答: ①用以提高矿泉水瓶的结构强度，使之受外力挤压时不易发生较大形变；
②增大摩擦，更容易被拿住，实现了合理的人机关系；
③可以比平滑的瓶子少装水而显得水很多，体现设计的经济、美观原则。
6.老关镇是某乳品厂的原料乳供应基地，相距100多千米，全镇共有6000头奶牛，日产原料奶10余吨。老关镇的奶牛分散在各家各户．每头奶牛一次可挤奶10千克，每日两次，早晚各一次。由于刚挤出的新鲜牛乳中含有少量微生物，且温度为36℃，是微生物繁殖最适宜的温度，如不及时冷却，微生物就会迅速繁殖，故新挤出的原料乳需冷却到4℃之后再运输。
以前．老关镇的原料乳要经过许多的环节才能送到乳品厂，其运送过程一般为：(1)许多挤奶员肩挑奶桶到镇里的各家各户收集原料乳；(2)挤奶员将原料乳挑到村里进行集中；(3)然后统一用小货车运到镇里固定的一个奶站；(4)奶站将一桶桶原料乳降温，以抑制微生物的繁殖，保证质登(由于奶站的建设和维护需要大笔资金，不宜多建)；(5)乳品厂派大车将一桶桶低温的原料乳运回乳品厂。
1)请画出原料乳的运送流程图。(5分)
2)随着技术的发展，冷藏车(自带制冷功能)的出现，这种流程就有了优化的条件，请你对原有的原料乳运送流程进行优化。(5分)
答:
又:某班同学，在学习流程中的环节时产生了争论，（上午的课程依次安排为：数学、物理、化学、体育）
A同学说：今天上午的课应该划分为2个环节，从中间大休息的地方为界限；B同学说：今天上午的课应该划分为3个环节；你认为哪个同学说的有道理，为什么？（8分）
答: a、两个人的观点都是对的
b、 环节是个相对的概念
7.简答题:安德鲁·戈登发明了“桌子防摇器”。 “桌子防摇器”是8个塑料片制成的小装置，可根据桌子的摇晃程度进行调整，垫平桌脚，也可以用来平衡洗衣机、书柜、花架等器具。安德鲁·戈登说，关于“桌子防摇器”最初的想法纯属偶然。“有一次，我和一个朋友喝啤酒，突然发现酒吧桌子下垫着几张餐巾纸。原来桌子总是摇晃，只好用这种方法把桌子垫平。于是我开始构思一种小装置，用来调整桌腿长度，让桌子平稳。”戈登回忆说，“我找来一个装燕麦片的纸盒，开始用它比画，直至找到合适的形状和厚度。根据案例说说戈登发现问题的途径以及发现问题的重要性。
答: （1）观察日常生活。(3分)
（2）发现问题一方面是可以挑战和拓展我们的能力，另一方面也可能更好的满足人们的需要，推进技术的 创新和发展。(3分)
二)技术评价题
1．下面是三种牛奶包装盒，请从人机关系、成本、稳定性、环保、加工难易等方面进行评价。如从人机关系、成本、稳定性、环保四个方面综合考虑你认为哪种产品好（在表格中的括号中打“√”）？（4分）
A B C
A（ ） B（ ） C（ ）
人机关系 饮用时不方便
成本 成本高
稳定性 稳定性较好
环保 能回收，较环保
加工难易 加工方便
答:
A（ ） B（ ） C（ √ ）
人机关系 饮用时不方便 饮用时方便 饮用时较方便
成本 成本低 成本高 成本较优低
稳定性 稳定性不好 稳定性好 稳定性较好
环保 造成白色污染，不环保 能回收，较环保 能回收，能降解，环保
加工难易 加工方便 加工困难 加工较方便
三)控制类案例分析题
1. 李明制作了方便小动物喝水的自动加水器，结构如图。工作过程是当水龙头打开，水
就流入碗内，碗内的水位逐渐升高，浸没到塑料管管口时，没有空气进入密封的铁桶，水龙头停止出水；当碗内水位降低至塑料管管口以下，空气从塑料管进入铁桶内，水又流出来，使碗内实际水位控制在管口位置。试分析其控制过程，完成下列问题：
（1）该控制系统是开环控制系统还是闭环控制系统？（2分）
（2）请填写完成控制系统方框图中所缺部分。（4分）
（3）假设原来搪瓷碗内的水位控制在5厘米，现在需要把碗内水位控制在8厘米，请问可以采取什么方法？（2分）
参考答案：（1）闭环控制系统
评分标准: 回答出“闭环”或“闭环控制”“闭环系统”的都可以得2分。
（2）
评分标准：执行器：水龙头；输出量：实际水位、碗内水位、碗内实际水位、水位高低等也可得分；学生只要回答出（或画出）任意两项就可得4分。
（3）硬塑料管截断或上升3厘米；铁桶抬高3厘米；搪瓷碗位置下降3厘米等。 评分标准: 回答与参考答案相同含义的说法即可得2分，或其他可实现目的的方法也可给分。
2. 如图是一个蒸汽加热的热水槽，冷水流入到水槽内，通过槽内蛇形盘管进行加热，加热后的热水流出热水槽。如果冷水流量加大，水槽内的温度下降，蒸汽阀开大，加大蒸汽的流量，冷水流量变小，加热槽水温上升，蒸汽阀门关小，蒸汽流量变小。控制加热槽内的温度稳定。（8分）
（1）蒸汽加热水槽控制系统属于 （选填“开环”或“闭环”）控制系统。
（2）请补充完整蒸汽加热水槽自动控制系统方框图。
答:（1）闭环控制系统
（2）控制框图：
另:1.家用燃气减压阀的工作原理闭环控制的方框图:
2.水箱液位控制系统闭环控制的方框图:
3.声光自动控制白炽灯开关的基本工作原理如下：白天或夜晚光线较亮时，光控部分将开关自动关断，声控部分不起作用。当光线较暗时，光控部分将开关自动打开，负载电路的通断受控于声控部分。电路是否接通，取决于声音信号强度。当声强达到一定程度时，电路自动接通，点亮白炽灯，并开始延时，延时时间到，开关自动关断，等待下一次声音信号触发。这样，通过对环境声光信号的检测与处理，完成电路通断的自动开关控制。请根据以上分析，画出声控灯的控制方框图。（10分）
三、应用题：
一)技术试验题
1.为了测试牛皮纸的抗拉强度，请你设计一个试验，说明你准备采用什么样的器材，如何按步骤进行试验，并用流程图表达试验过程。（6分）
答: 器材：牛皮纸、强力夹子、钩码、铁架台、小刀。
试验流程：用小刀把牛皮纸裁成1厘米宽的纸条，纸条两端用强力夹子夹住，上端挂在铁架台上，下端挂钩码直至纸条拉断。计算钩码的重量，求出应力大小。
2． 下图是某位同学设计的人字型梯。（8分）
（1）模型做完后需要对其进行哪些技术试验？（2分）
（2）请为他制定一个检测其强度的试验方案，并写出试验报告。（6分）
答: 试验名称：（1）进行稳定性试验和强度试验（2）人字型梯强度试验
试验目的：通过试验对人字型梯进行强度（承重力）试验
试验准备：人字型梯、细绳重物（钩码）。
试验步骤：①在水平地面上放好人字型梯；
②在人字型梯上的两侧挂重物或钩码，重量要成人体重的二倍以上。
③前后左右的用手摇晃，观察人字梯的结构是否被破坏。
试验记录：在试验记录纸上记录试验情况。
试验总结：人字型梯能承重两个人以上的重量面不被破坏，符合设计要求。
3．王海自己动手测试某型塑料吸管的抗拉、抗压和抗弯性能，试验记录如下：
承受力测试项目 5牛顿 10牛顿 15牛顿 20牛顿
抗拉
抗压
抗弯
（1）参照塑料吸管的抗拉示意图，画出抗压和抗弯性能测试示意图（4分）。
（2）请根据试验记录简述塑料吸管的抗拉、抗压和抗弯性能。（4分）
答:（1）
评分标准：每画对一个得2分，两个都对得4分。示意图方向可以是水平也可以垂直；其它符合测试要求的示意图也可得分；符合要求但不完整表达可酌情给1分。
二)技术制(操)作题
1.李君准备用黄铜加工制作一个简易小铜锤（由锤头和锤柄组成，并用螺纹连接），如图所示（12分）
（铜锤） （锤头） （锤柄）
（1）制作小铜锤需要那些加工工艺？（4分）
（2）这一加工过程需要哪些工具（说出四种）？（4分）
（3）编制单人制作小铜锤加工流程，按时序画出加工流程图（锤头和锤柄分别编制）。（4分）
答: （1）划线、锯割、锉削、钻孔、攻丝、套丝、连接等。
（2）划针、角尺、锯弓、锉刀、样冲、钻头、丝攻、板等。
(3) 加工流程图：
1）锤头的加工流程：
2）锤柄的加工流程：
3）把锤头和锤柄装配起来。
三)技术设计题
1.根据设计的创新性、实用性、经济性、美观性等原则。请为自己家里设计一个放鞋的鞋柜。（14分）
（1）请写出设计要求。（4分）（2）请画出草图，并用文字简要说明。（6分）
（3）针对自己的设计草图，结合设计的一般原则，用坐标图对其评价。（4分）
答:（1）设计要求：
①功能要求：能够在鞋柜的不同位置至少放10双鞋。
②耐用性：鞋柜要有足够的稳定性和强度。
③技术指标：鞋柜的高度不超过150cm.
④安全要求：制作鞋柜的材料必须安全、无毒副作用、不污染寝室的环境。
⑤成本要求：成本低，不超过100元人民币
⑥其它要求：柜体最好做成活动式的，因为女孩有好多靴子，这样的话可以随意更改空间高度。
（2）
（3）建立七维坐标（略）
2. 随着人类社会的不断发展，垃圾的处理问题越来越引起世界各国的高度重视。为了更好地回收垃圾废物，同时又能保护环境卫生，各国都采取一系列的回收措施，垃圾箱的使用便是其中的一种。假设让你设计一种在我校使用的环保垃圾回收箱，你会怎样设计？
（1）你是怎么考虑垃圾箱的功能和结构的？（4分）（2）用草图展示你的设计（8分）
（3）请从实用、创新、美观等角度对你设计的环保垃圾箱的特点进行简要阐述（4分）
答: （1）只要学生能从功能和结构两个角度设计环保垃圾箱均给分，一个角度2分。
（2）画出草图可得分，根据考生所画草图质量酌情给分。
（3）能从实用、创新、美观等角度去分析均可得分。
参考：
3.(20分)为了保护环境减少白色污染，建议禁止或减少一次性塑料袋的使用；因此请你设计一种菜蓝子，代替目前使用的一次性塑料袋。 （2次）
（1）你是怎样设计菜蓝子的功能和结构的？（4分）（2）请你对菜蓝子的筐底、筐架、提手进行设计分析。（4分） （3）用草图展示你的设计。（4分）（4）针对你的设计方案，列出加工所需要的工具和材料（3分） （5）用方框流程图画出具体的加工流程图（5分）
答: （1）竹蓝子的功能：代替一次性袋子，装盛物品（2分）
竹蓝子的结构：以框架结构为主，比较柔性（2分，参考答案之一）
（2）竹蓝子的筐底：（如可折、四方、圆形等2分）
竹蓝子的筐架：（如可拆、刚性、柔性等2分）
竹蓝子的提手：（单提手、双提手、叉提手等2分）
（3）草图（4分）
①篮子的框体和提手都由竹篾编织而成。 ②提手与框体的连接采用嵌入式钩接而成。
（4）结合设计的竹蓝子的具体实际进行说明。（3分）
材料：竹子等。工具：锯子、竹刀、小电钻等。
（5）流程方框图如下：（5分）
4. 晓辉家厨房台面空间比较小，做菜时锅盖常找不到地方放置。请模仿厨房台式菜刀架或壁挂式菜刀架的构思，设计一个能够节省空间的锅盖架。
（1）画出锅盖架设计方案的草图，说明你所选用的材料。（4分）
（2）请从结构是否稳固、使用是否方便这两方面，对你所设计的方案作简要说明。（4分）
（3）比较台式锅盖架与壁挂式锅盖架的使用特点，填写下表。（4分）
比较的方面 使用人群 占用空间 可放置锅盖的种类
台式锅盖架 方便儿童取放
壁挂式锅盖架 不方便儿童取放
答:（1） 参考草图
台式-草图 壁挂式-草图 评分标准
两种挂式的主视图，俯视应有一凹槽，图略。 画出一种草图，无论是台式还是壁挂式，能表现出的放锅盖的凹槽，可得1分。
材料：台式锅盖架的材料：木条、薄木板、钢丝、铝合金等 材料：壁挂式锅盖架的材料：木条、薄木板、钢丝、铝合金等 只要合理可得1分。
（2）
参考答案 评分标准
结构是否稳固 台式设计（挂式设计）：根据学生自己的设计方案，均可答不易翻倒、不易变形，或者答稳定、牢固等 其他答案合理的可得1分
使用是否方便 台式设计：答方便取放、放置稳定等。（挂式设计：答节约空间，但不能放重的锅盖等。学生根据自己的设计方案只答一种。） 答案合理的均可1分
（3）参考答案：
使用人群 空间 可放置锅盖类型
台式 方便儿童取放 占用台面空间 可以放较重的锅盖
壁挂式 不方便儿童取放 节省台面空间 难以承放压力锅盖等较重锅盖
评分标准：从占用空间比较得1分，从放置类型比较得1分。其他类似表述只要合理可得分。
