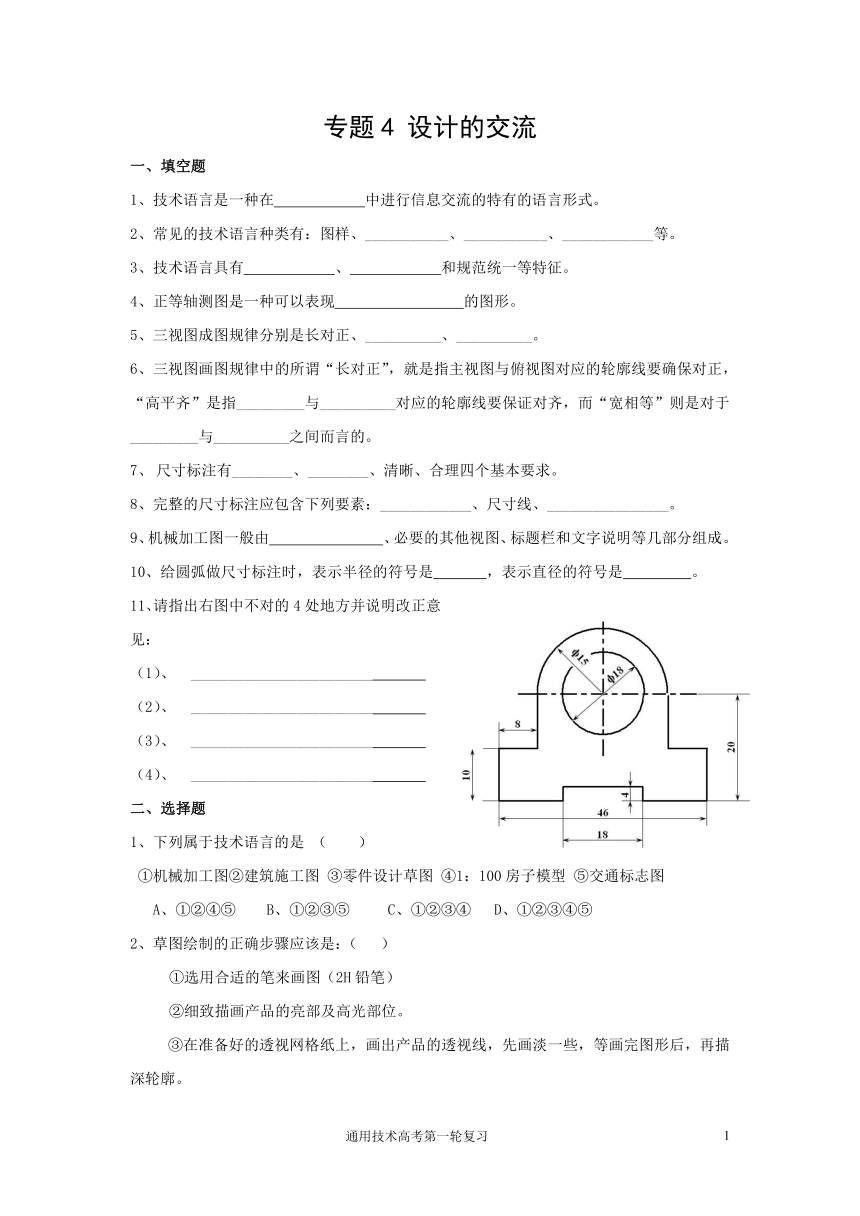

专题4 设计的交流
一、填空题
1、技术语言是一种在 中进行信息交流的特有的语言形式。
2、常见的技术语言种类有：图样、___________、___________、____________等。
3、技术语言具有 、 和规范统一等特征。
4、正等轴测图是一种可以表现 的图形。
5、三视图成图规律分别是长对正、__________、__________。
6、三视图画图规律中的所谓“长对正”，就是指主视图与俯视图对应的轮廓线要确保对正，“高平齐”是指_________与__________对应的轮廓线要保证对齐，而“宽相等”则是对于_________与__________之间而言的。
尺寸标注有________、________、清晰、合理四个基本要求。
8、完整的尺寸标注应包含下列要素：____________、尺寸线、________________。
9、机械加工图一般由 、必要的其他视图、标题栏和文字说明等几部分组成。
10、给圆弧做尺寸标注时，表示半径的符号是 ，表示直径的符号是 。
11、请指出右图中不对的4处地方并说明改正意见：
________________________
________________________
________________________
________________________
二、选择题
1、下列属于技术语言的是 （ ）
①机械加工图②建筑施工图 ③零件设计草图 ④1：100房子模型 ⑤交通标志图
A、①②④⑤ B、①②③⑤ C、①②③④ D、①②③④⑤
2、草图绘制的正确步骤应该是：（ ）
①选用合适的笔来画图（2H铅笔）
②细致描画产品的亮部及高光部位。
③在准备好的透视网格纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。

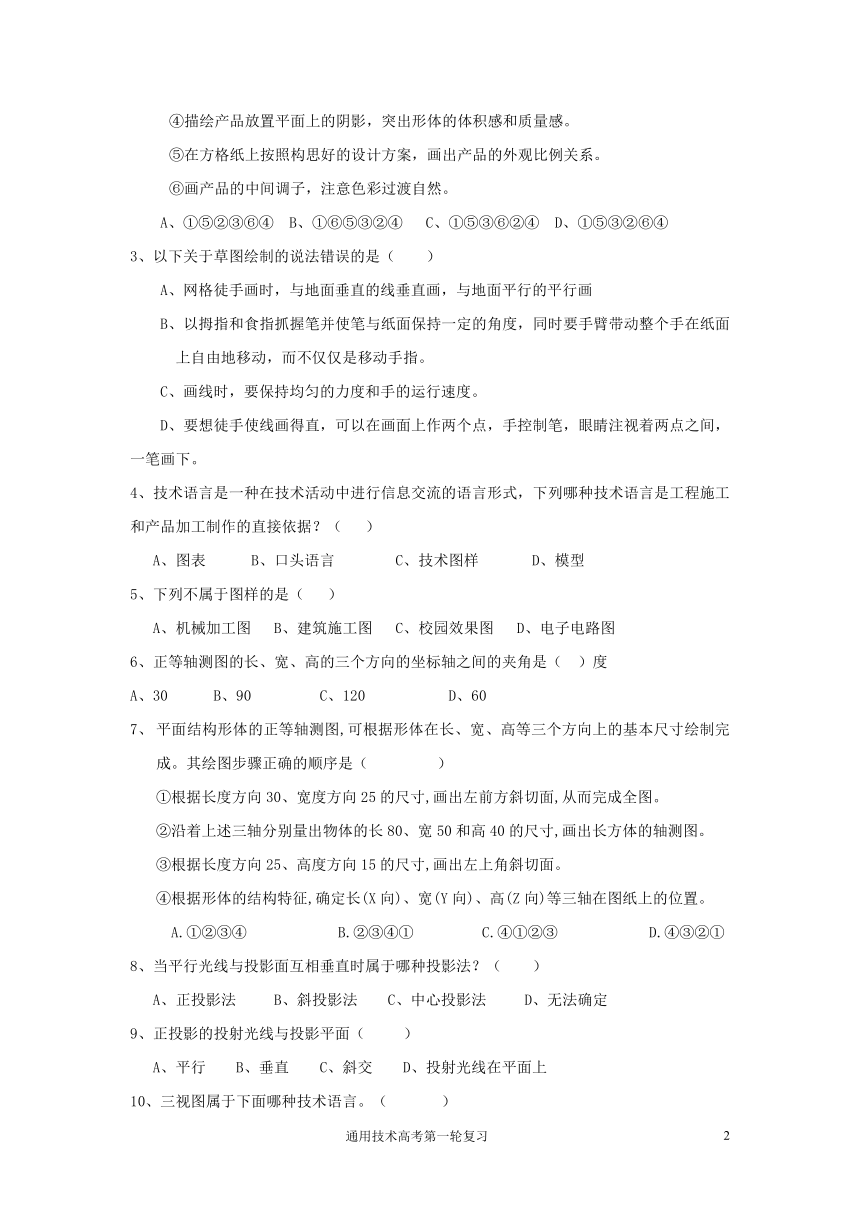

④描绘产品放置平面上的阴影，突出形体的体积感和质量感。
⑤在方格纸上按照构思好的设计方案，画出产品的外观比例关系。
⑥画产品的中间调子，注意色彩过渡自然。
A、①⑤②③⑥④ B、①⑥⑤③②④ C、①⑤③⑥②④ D、①⑤③②⑥④
3、以下关于草图绘制的说法错误的是（ ）
A、网格徒手画时，与地面垂直的线垂直画，与地面平行的平行画
B、以拇指和食指抓握笔并使笔与纸面保持一定的角度，同时要手臂带动整个手在纸面上自由地移动，而不仅仅是移动手指。
C、画线时，要保持均匀的力度和手的运行速度。
D、要想徒手使线画得直，可以在画面上作两个点，手控制笔，眼睛注视着两点之间，一笔画下。
4、技术语言是一种在技术活动中进行信息交流的语言形式，下列哪种技术语言是工程施工和产品加工制作的直接依据？（ ）
A、图表 B、口头语言 C、技术图样 D、模型
5、下列不属于图样的是（ ）
A、机械加工图 B、建筑施工图 C、校园效果图 D、电子电路图
6、正等轴测图的长、宽、高的三个方向的坐标轴之间的夹角是（ ）度
A、30 B、90 C、120 D、60
平面结构形体的正等轴测图,可根据形体在长、宽、高等三个方向上的基本尺寸绘制完成。其绘图步骤正确的顺序是（ ）
①根据长度方向30、宽度方向25的尺寸,画出左前方斜切面,从而完成全图。
②沿着上述三轴分别量出物体的长80、宽50和高40的尺寸,画出长方体的轴测图。
③根据长度方向25、高度方向15的尺寸,画出左上角斜切面。
④根据形体的结构特征,确定长(X向)、宽(Y向)、高(Z向)等三轴在图纸上的位置。
A.①②③④ B.②③④① C.④①②③ D.④③②①
8、当平行光线与投影面互相垂直时属于哪种投影法？（ ）
A、正投影法 B、斜投影法 C、中心投影法 D、无法确定
9、正投影的投射光线与投影平面（ ）
A、平行 B、垂直 C、斜交 D、投射光线在平面上
10、三视图属于下面哪种技术语言。（ ）
A、图表 B、图样 C、标志 D、模型

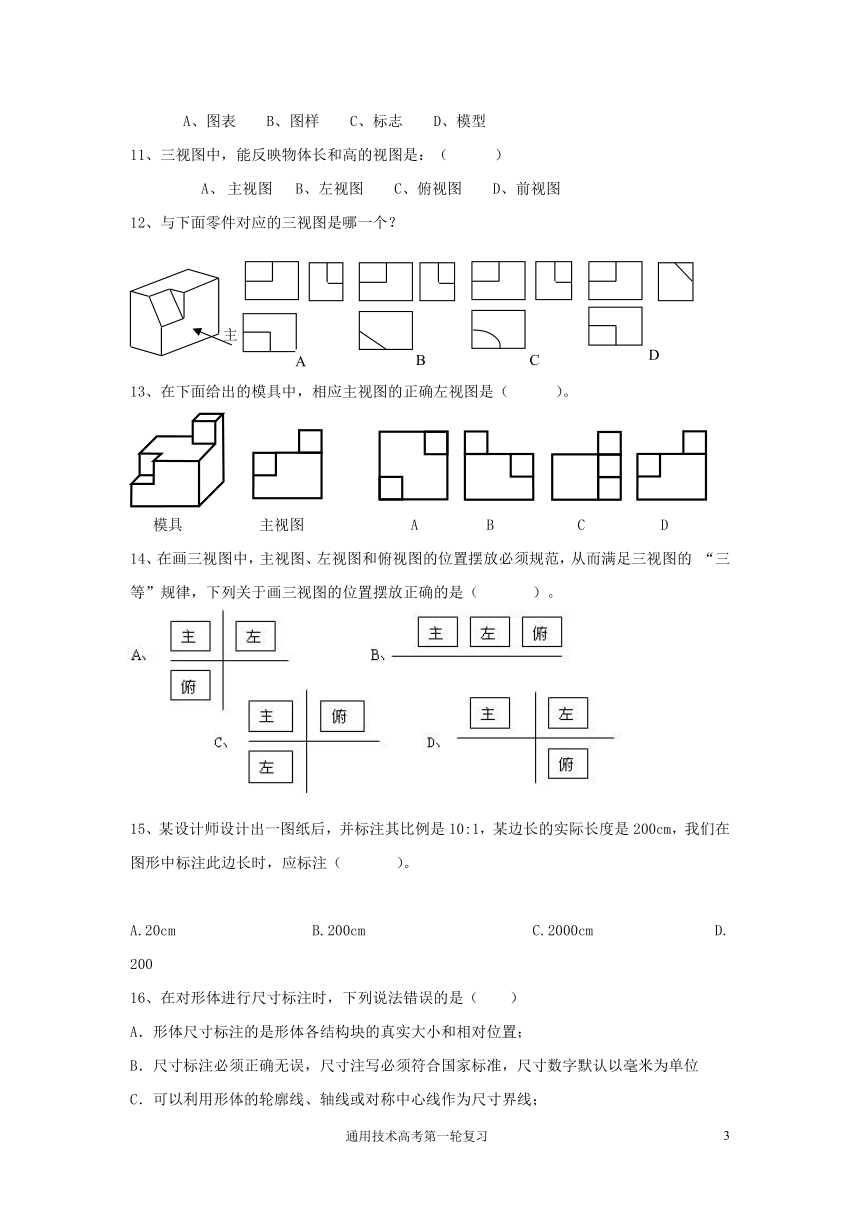

11、三视图中，能反映物体长和高的视图是：（ ）
主视图 B、左视图 C、俯视图 D、前视图
12、与下面零件对应的三视图是哪一个？
13、在下面给出的模具中，相应主视图的正确左视图是（ ）。
模具 主视图 A B C D
14、在画三视图中，主视图、左视图和俯视图的位置摆放必须规范，从而满足三视图的 “三等”规律，下列关于画三视图的位置摆放正确的是（ ）。
三视图是常见的技术图样，下面几种说法中正确的是（ ）
（1）能反映出物体长和宽的是主视图
（2）能反映物体的主要形状特征的是主视图、
15、某设计师设计出一图纸后，并标注其比例是10:1，某边长的实际长度是200cm，我们在图形中标注此边长时，应标注（ ）。
A.20cm B.200cm C.2000cm D.200
16、在对形体进行尺寸标注时，下列说法错误的是（　　）
A．形体尺寸标注的是形体各结构块的真实大小和相对位置；
B．尺寸标注必须正确无误，尺寸注写必须符合国家标准，尺寸数字默认以毫米为单位
C．可以利用形体的轮廓线、轴线或对称中心线作为尺寸界线；
D．尺寸线可以画在形体轮廓线、轴线或对称中心线的延长线上。
17、以下尺寸标注错误的是（ ）
A B C D
18、工作人员完成了一个零件的设计，并绘制了各种图样，下图中符合机械加工要求的是（ ）。
下列不属于尺寸标注的要素是（　　）
A．尺寸线 B．箭头 C．尺寸界线 D．尺寸数字
尺寸标注首先必须正确，以下部分尺寸标注中符合标准的是（　　）
21、倒放的圆锥的三视图是（ ）
A. 主视图和左视图都是三角形，俯视图是一个圆
B. 主视图和左视图都是三角形，俯视图是一个圆和圆心
C. 主视图和俯视图都是三角形，左视图是一个圆
D. 左视图和俯视图都是三角形，主视图是一个圆
22、一个几何体的俯视图是圆，猜一猜，它可能是怎样的几何体？( )
A、长方体 B、圆柱体 C、圆锥体 D、圆台
三、简答题
1、如图是某模型小房子的结构图，请你画出“模型小房子”左视图和俯视图。

画出所给立体图的三视图。
3、请画出下列立体图形的三视图。
4、某个零件的主视图和俯视图如下，请补充左视图。
5、画出如图所示的零件的三视图，并在视图上标注形体的尺寸。（注：上部分圆柱体上、下表面的直径6米，圆柱高10米；下部分圆柱体上、下表面的直径8米，圆柱高4米。）
第37题图
主视
A
B
C
D
Ф20
50
40
C、
B
A
D
A． 　　　　B． C． D．
俯
左
主
PAGE
2
通用技术高考第一轮复习
