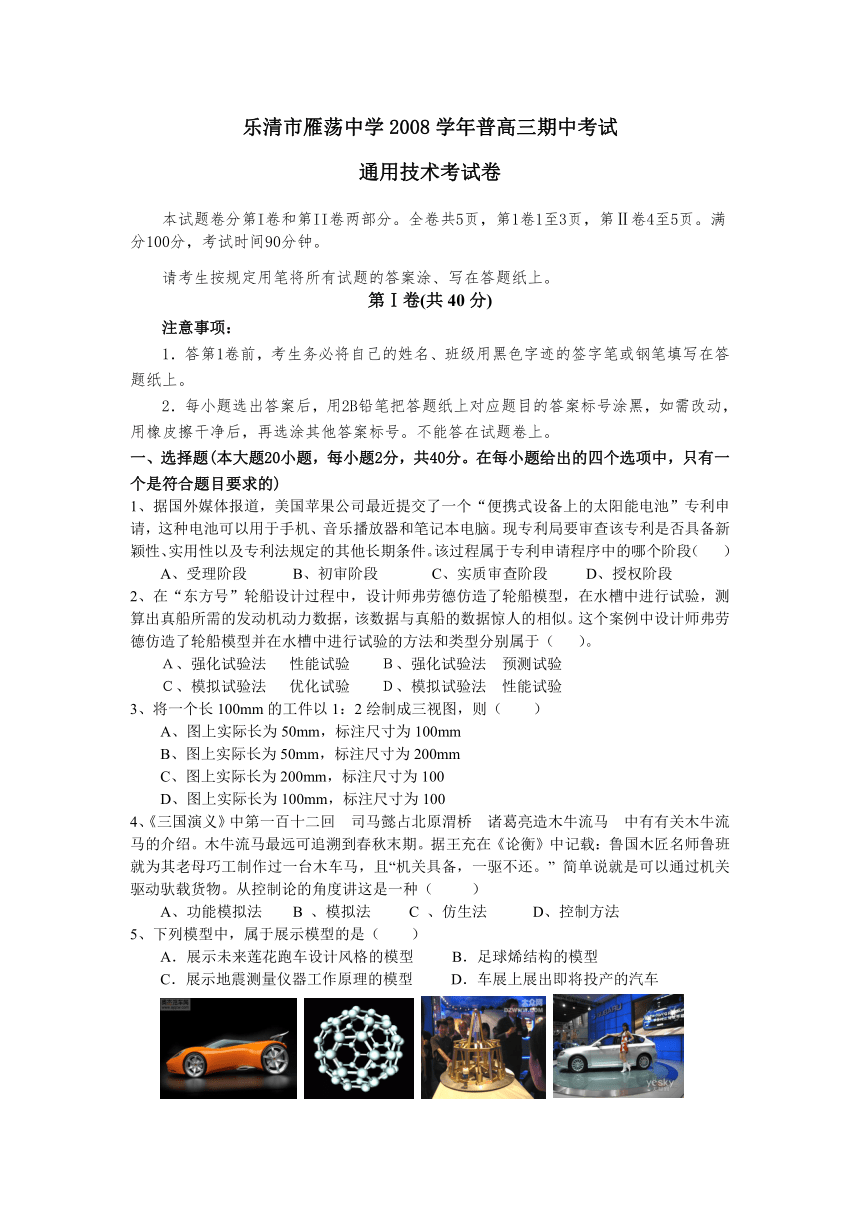

乐清市雁荡中学2008学年普高三期中考试
通用技术考试卷
本试题卷分第I卷和第II卷两部分。全卷共5页，第1卷1至3页，第Ⅱ卷4至5页。满分100分，考试时间90分钟。
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
第Ⅰ卷(共40分)
注意事项：
1．答第1卷前，考生务必将自己的姓名、班级用黑色字迹的签字笔或钢笔填写在答题纸上。
2．每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。
一、选择题(本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的)
1、据国外媒体报道，美国苹果公司最近提交了一个“便携式设备上的太阳能电池”专利申请，这种电池可以用于手机、音乐播放器和笔记本电脑。现专利局要审查该专利是否具备新颖性、实用性以及专利法规定的其他长期条件。该过程属于专利申请程序中的哪个阶段（ ）
A、受理阶段 B、初审阶段 C、实质审查阶段 D、授权阶段
2、在“东方号”轮船设计过程中，设计师弗劳德仿造了轮船模型，在水槽中进行试验，测算出真船所需的发动机动力数据，该数据与真船的数据惊人的相似。这个案例中设计师弗劳德仿造了轮船模型并在水槽中进行试验的方法和类型分别属于（ ）。
Ａ、强化试验法 性能试验 Ｂ、强化试验法 预测试验
Ｃ、模拟试验法 优化试验 Ｄ、模拟试验法 性能试验
3、将一个长100mm的工件以1：2绘制成三视图，则（ ）
A、图上实际长为50mm，标注尺寸为100mm
B、图上实际长为50mm，标注尺寸为200mm
C、图上实际长为200mm，标注尺寸为100
D、图上实际长为100mm，标注尺寸为100
4、《三国演义》中第一百十二回 司马懿占北原渭桥 诸葛亮造木牛流马 中有有关木牛流马的介绍。木牛流马最远可追溯到春秋 ( http: / / baike. / view / 27201.htm" \t "_blank )末期。据王充 ( http: / / baike. / view / 51631.htm" \t "_blank )在《论衡 ( http: / / baike. / view / 42791.htm" \t "_blank )》中记载：鲁国木匠名师鲁班 ( http: / / baike. / view / 17646.htm" \t "_blank )就为其老母巧工制作过一台木车马，且“机关具备，一驱不还。” 简单说就是可以通过机关驱动驮载货物。从控制论的角度讲这是一种（ ）
A、功能模拟法 B 、模拟法 C 、仿生法 D、控制方法
5、下列模型中，属于展示模型的是（ ）
A．展示未来莲花跑车设计风格的模型 B．足球烯结构的模型
C．展示地震测量仪器工作原理的模型 D．车展上展出即将投产的汽车

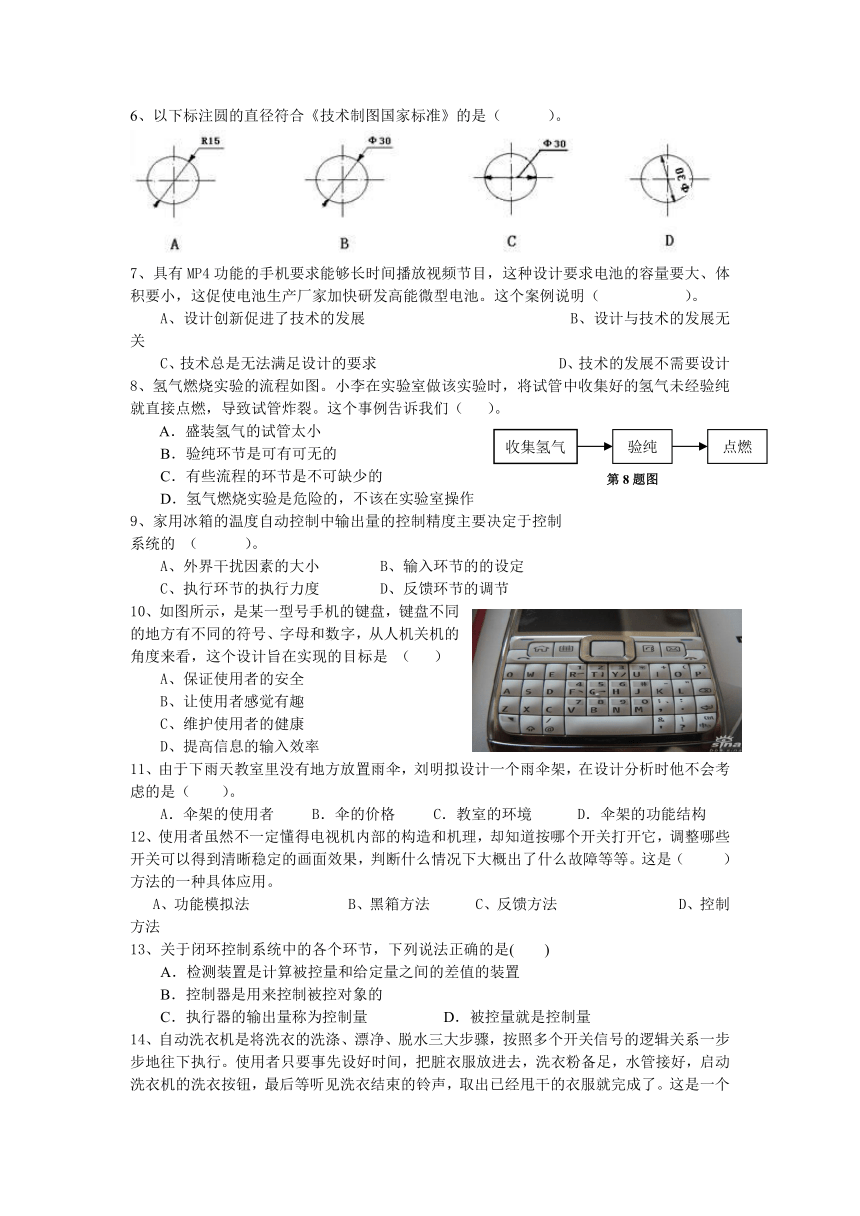

6、以下标注圆的直径符合《技术制图国家标准》的是（ ）。
7、具有MP4功能的手机要求能够长时间播放视频节目，这种设计要求电池的容量要大、体积要小，这促使电池生产厂家加快研发高能微型电池。这个案例说明（ ）。
A、设计创新促进了技术的发展 　 　　 B、设计与技术的发展无关
C、技术总是无法满足设计的要求 　 　 D、技术的发展不需要设计
8、氢气燃烧实验的流程如图。小李在实验室做该实验时，将试管中收集好的氢气未经验纯就直接点燃，导致试管炸裂。这个事例告诉我们（ ）。
A．盛装氢气的试管太小
B．验纯环节是可有可无的
C．有些流程的环节是不可缺少的
D．氢气燃烧实验是危险的，不该在实验室操作
9、家用冰箱的温度自动控制中输出量的控制精度主要决定于控制
系统的 （ ）。
A、外界干扰因素的大小 B、输入环节的的设定
C、执行环节的执行力度 D、反馈环节的调节
10、如图所示，是某一型号手机的键盘，键盘不同的地方有不同的符号、字母和数字，从人机关机的角度来看，这个设计旨在实现的目标是 （ ）
A、保证使用者的安全
B、让使用者感觉有趣
C、维护使用者的健康
D、提高信息的输入效率
11、由于下雨天教室里没有地方放置雨伞，刘明拟设计一个雨伞架，在设计分析时他不会考虑的是（ ）。
A．伞架的使用者 B．伞的价格 C．教室的环境 D．伞架的功能结构
12、使用者虽然不一定懂得电视机内部的构造和机理，却知道按哪个开关打开它，调整哪些开关可以得到清晰稳定的画面效果，判断什么情况下大概出了什么故障等等。这是（ ）方法的一种具体应用。
A、功能模拟法 B、黑箱方法　　　C、反馈方法 D、控制方法
13、关于闭环控制系统中的各个环节，下列说法正确的是( )
A．检测装置是计算被控量和给定量之间的差值的装置
B．控制器是用来控制被控对象的
C．执行器的输出量称为控制量 D．被控量就是控制量
14、自动洗衣机是将洗衣的洗涤、漂净、脱水三大步骤，按照多个开关信号的逻辑关系一步步地往下执行。使用者只要事先设好时间，把脏衣服放进去，洗衣粉备足，水管接好，启动洗衣机的洗衣按钮，最后等听见洗衣结束的铃声，取出已经甩干的衣服就完成了。这是一个
A、手动的开环控制系统 B、自动的开环控制系统
C、手动的闭环控制系统 D、自动的闭环控制系统
15、2006年，武汉某一小区，业主集体投诉物管部门，原因是一些住户家中经常断水，后来经过有关部门的检测发现，断水是因为该小区2期属于高层建筑，由于出口水压过大，导致管道接口破裂。破裂处涉及小区二期整个管道接口，破裂时间和破裂地方是包括水管施工方也无法预见的。以下说法中，解释不合理的（ ）
A、技术试验是技术研究中不可缺少的基本方法和手段
B、该小区的业主小题大做
C、系统要素的变化将引起整体功能的发挥
D、在水管进行质量检测时，往往需要利用注水加压的方法来检测水管的强度
16、肖老师从新加坡买来一款原装的笔记本电脑，想在办公室里使用，可是因三相插头太大，插不进办公室的国产三相插座，这一插头设计违反了的设计原则的是（ ）
　　 A、美观原则 B、经济原则 C、实用原则 D、技术规范性
17、下雨天，妈妈骑车带孩子，小孩子都坐在车子前面，雨衣的下面，不仅闷闷的不舒服，还看不到雨衣外面的情况，回家后，孩子在翻看自己的画册的时候，看到了袋鼠图片，要和妈妈一起学袋鼠的样子跳来跳去，妈妈受此启发，把雨衣前面剪了个大洞，既能让孩子的头钻出来，又刚好有剪下来的布遮住头部不被雨淋湿。 后来这种雨衣进行了大批量的生产。这位妈妈所使用的方案构思方法是（ ）
A、草图法 B、模仿法 C、联想法 D、奇特性构思法
18、2007年，某系新生入学欢迎会上，李强同学相继表演了踩鸡蛋和在灯泡上行走的节目，
同学们都以为他肯定是出自武术世家，有轻功的底子，回宿舍后，李强向要好的同学揭开了谜底,根据所学通用技术知识 ,你认为最合理的解释应该是（ ）
A、所使用的鸡蛋和灯泡都是假的，只是道具
B、因为鸡蛋壳是壳体结构，所以能承受较大的外力作用
C、只要认真努力的训练，普通人也能具有轻功
D、技术的发展离不开设计
19、下列各图中，属于线路图的是
A、
B C D
20、小强用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制。经检查，恒温箱的控制器没有故障。参照右图，下列故障判断正确的是
A．只可能是热敏电阻出现故障
B．只可能是温度设定装置出现故障
C．热敏电阻和温度设定装置都可能出现故障
D．可能是加热器出现故障
第Ⅱ卷(共60分)
注意事项：
1．用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试卷上。
2．作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
二、非选择题（本大题共7小题，共60分）
21．根据立体图，补全俯视图和左视图。
22、如图所示，儿童餐桌的基本尺寸介绍：
（1）组合座位距地面高57CM，组合餐板距地面高76CM，座位宽32CM，深32CM，靠背高40CM，是超大、加宽型座位，宝宝坐了更舒服！椅子凳面高23CM，餐板高44CM。
（2）塑料大餐板左右宽50CM，前后宽23CM，厚度2.5CM，餐盘面积比较大，且有比较深的凹面，放置餐具不容易掉下来，有一个圆凹槽，可以放置杯子、奶瓶之类的物品。塑料餐盘的特点是便于清洗，光滑无毛刺,表面无图案贴纸。
（3）桌子长51CM，宽38CM，高48CM。结实耐用，表面处理光滑细腻，美观大方。
（4）坐垫厚2.5CM，布套可以脱卸、清洗。 坐垫颜色随机，基本是浅色调。
请从人机关系要实现的目标的角度对该餐桌进行评价，并分析它是如何体现设计的创新、实用和可持续发展原则的。
23、根据技术试验课制作纸桥的的过程，补全下列流程图。
24、国家体育场——“鸟巢”是一个复杂的系统，它的许多细节都体现了设计者的智慧：整个体育场结构的组件相互支撑，形成网格状的构架，外观看上去就仿若树枝织成的“鸟巢”，“鸟巢”把整个体育场室外地形微微隆起，将很多附属设施置于地形下面，这样既避免了下挖土方所耗的巨大投资，而隆起的坡地在室外广场的边缘缓缓降落，依势筑成热身场地的2000个露天座席，与周围环境有机融合，并节省了投资。“鸟巢”在设计建设中，还在场地和空间的多功能上下了很大功夫，运动员通道的长度、运动员休息室的衣柜，观众厕所坑位的男女比例，媒体工作间里的引水点分布等等问题也都经过相关部门的仔细研究和计算。此外，设计中将“鸟巢”的功能与周围地区日后定位乃至整个城市的中长远发展规划结合起来考虑。根据已确定的规划方案，“鸟巢”所在的奥林匹克公园中心区赛后将成为一个集体育竞赛、会议展览、文化娱乐、商务和休闲购物于一体的市民公共活动中心。
结合材料分析：（1）“鸟巢”的设计反映了系统的哪些特性？举例说出三个。
（2）“鸟巢”的设计，遵循了哪些系统分析的原则？
25、五一期间，小王买了一辆汽车，过了磨合期，他想把汽车开上高速公路去拉一把，在高速公路上驾驶汽车，小王想使运行中的汽车保持80km/h的速度不变，则需要目视速度表，通过调节变速器或自动器（即踩油门或踩刹车）来增减车速。
请问：（1）补全以上过程的控制系统框图。
（2）这一过程的干扰因素有哪些？
26、人字型梯是人们常用的工具，左图是某位同学设计的人字型梯。
请为他制定一个检测其强度的试验方案。
27、为更好好宣传学校的有关活动和制度，需要设计一个室外宣传告示栏，请同学们结合学过的知识进行加工、制作和安装。具体设计要求如下：A.稳定性好，强度高； B.多功能： C.安全； D.防腐； E.防雨； F.易于更换宣传的内容。
（1）用草图表达你的设计思想，并写出必要的说明。
（2）根据草图，说出设计的宣传告示栏的三个特点。
（3）针对你的设计方案，列出加工所需要的工具和材料
（4）画出具体的加工流程
姓名：
班级：
收集氢气
验纯
点燃
第8题图
……
准备材料及工具
成型
控制量
（热量）
比较器
被控量
（ ④ ）
执行器（传动轴后桥箱）
给定量
（ ① ）
被控对象
（车轮）
控制器
（ ② ）
⑶
（速度表）
