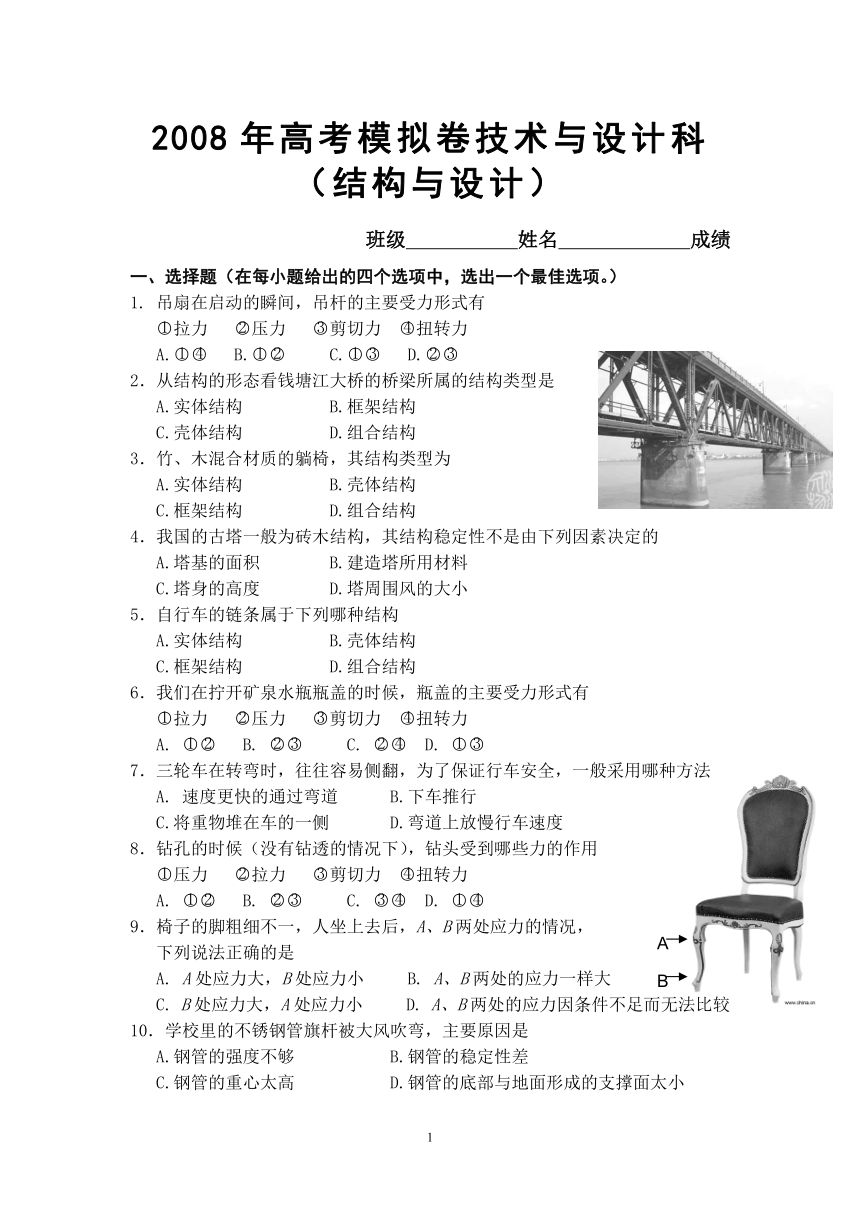

2008年高考模拟卷技术与设计科（结构与设计）
班级 姓名 成绩
一、选择题（在每小题给出的四个选项中，选出一个最佳选项。）
吊扇在启动的瞬间，吊杆的主要受力形式有
拉力 压力 剪切力 扭转力
A. B. C. D.
2．从结构的形态看钱塘江大桥的桥梁所属的结构类型是
A.实体结构 B.框架结构
C.壳体结构 D.组合结构
3．竹、木混合材质的躺椅，其结构类型为
A.实体结构 B.壳体结构
C.框架结构 D.组合结构
4．我国的古塔一般为砖木结构，其结构稳定性不是由下列因素决定的
A.塔基的面积 B.建造塔所用材料
C.塔身的高度 D.塔周围风的大小
5．自行车的链条属于下列哪种结构
A.实体结构 B.壳体结构
C.框架结构 D.组合结构
6．我们在拧开矿泉水瓶瓶盖的时候，瓶盖的主要受力形式有
拉力 压力 剪切力 扭转力
A. B. C. D.
7．三轮车在转弯时，往往容易侧翻，为了保证行车安全，一般采用哪种方法
A. 速度更快的通过弯道 B.下车推行
C.将重物堆在车的一侧 D.弯道上放慢行车速度
8．钻孔的时候（没有钻透的情况下），钻头受到哪些力的作用
压力 拉力 剪切力 扭转力
A. B. C. D.
9．椅子的脚粗细不一，人坐上去后，A、B两处应力的情况，
下列说法正确的是
A. A处应力大，B处应力小 B. A、B两处的应力一样大
C. B处应力大，A处应力小 D. A、B两处的应力因条件不足而无法比较
10．学校里的不锈钢管旗杆被大风吹弯，主要原因是
A.钢管的强度不够 B.钢管的稳定性差
C.钢管的重心太高 D.钢管的底部与地面形成的支撑面太小

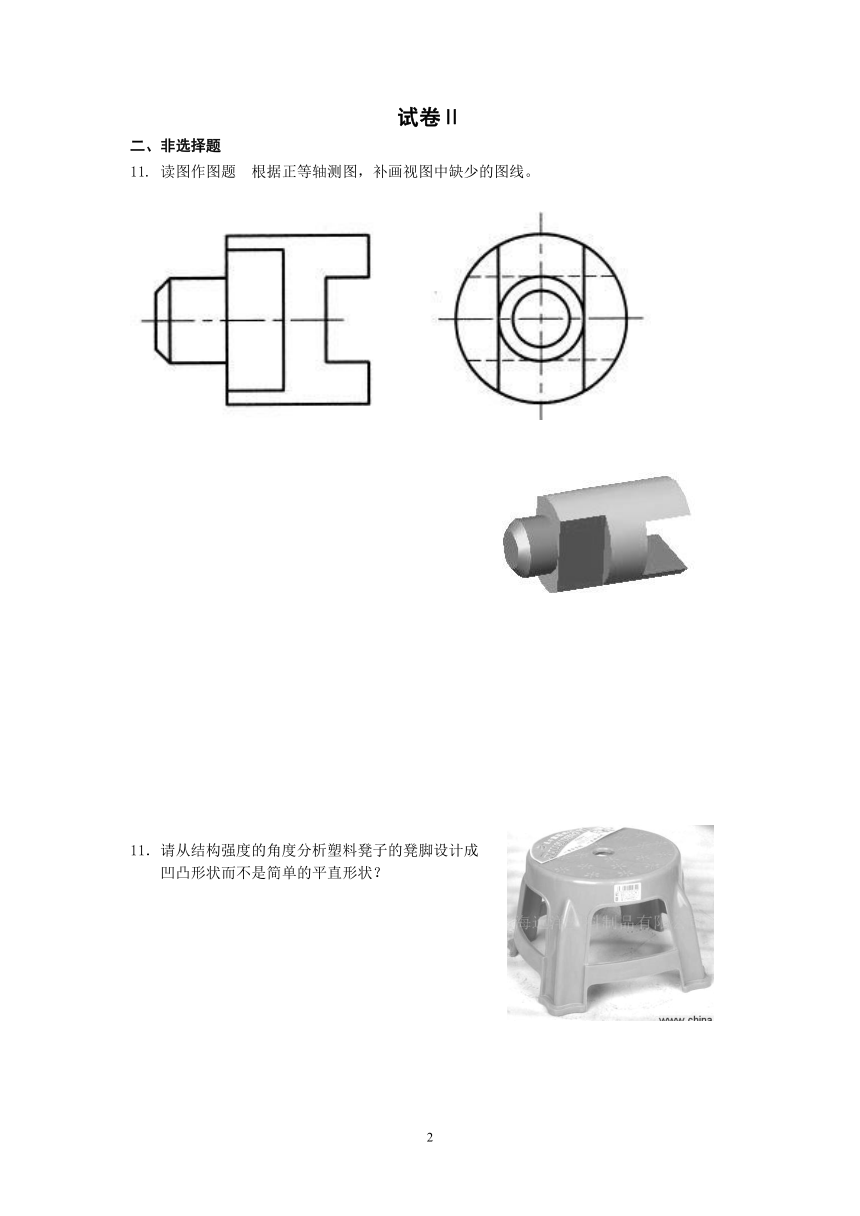

试卷Ⅱ
二、非选择题
11. 读图作图题 根据正等轴测图，补画视图中缺少的图线。
11．请从结构强度的角度分析塑料凳子的凳脚设计成
凹凸形状而不是简单的平直形状？
12．小明家由于房间层高较高，为了安装方便，他采用悬吊方
案，如图所示，只用一个挂钩，再通过尼龙绳与日光灯架
连接。请指处该设计的不足之处，并提出改进方案，画出草图。
13．人们用木质水桶在深井打水，通常在水桶口的边缘绑上一个小重物，水桶降到水面时能自动侧翻，方便水桶进水。请根据所学知识从结构的稳定性分析这一做法。
14．一个厂家生产的铁质轴承座的模型，该产品在工作时，轴承座上方圆柱孔受力较小，而且空的内壁各处受力最大值相近。由于钢材价格猛涨，为降低原材料成本，请你对轴承座的结构进行优化，并将优化的方案用草图表达。
15．请你帮老师设计一个能存放13只刚锉的木盒，方便存取。刚锉长约300mm，材料如图的密度板。请画出草图，标注相关尺寸，并说明你的设计特点。
16．小明从超市买的方便木凳，发现其强度不够好，而且组装不方便，请你帮他对方便木凳进行优化，画出草图。
A
B
