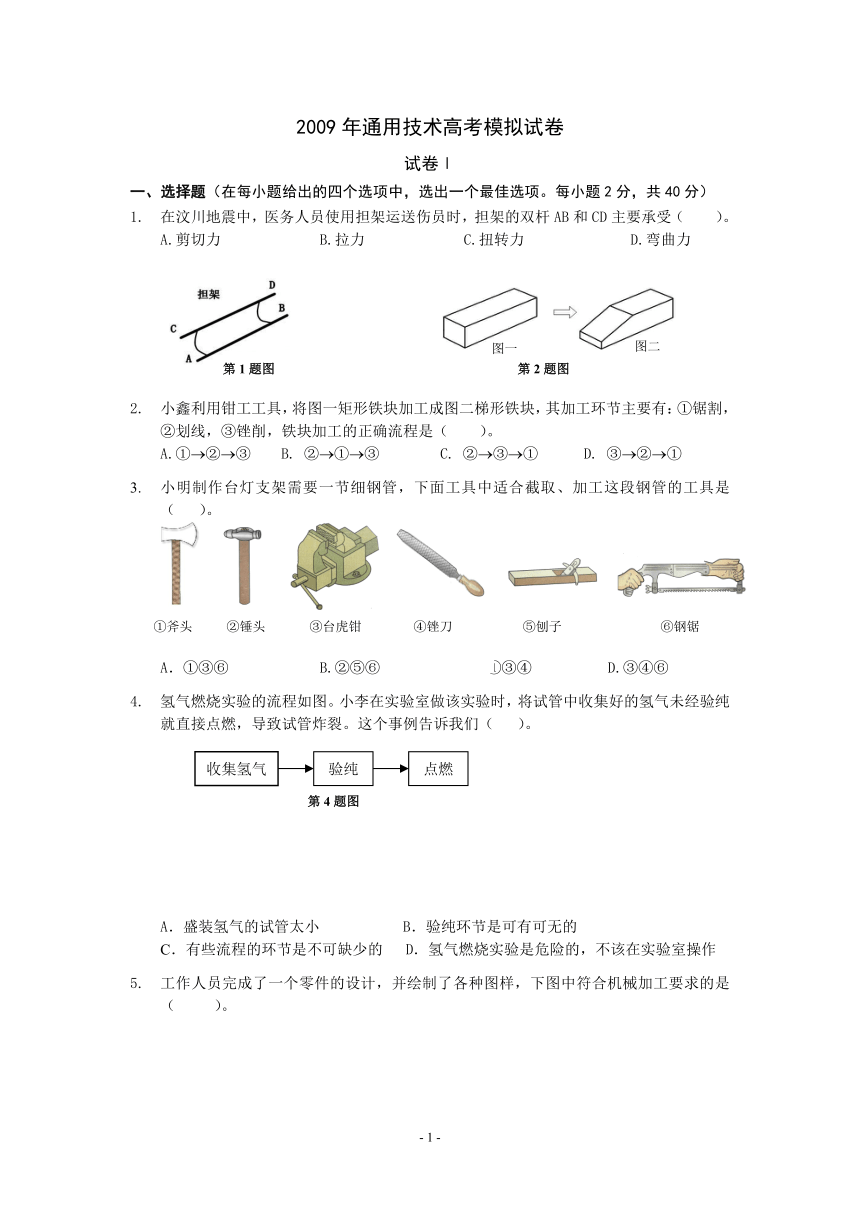

2009年通用技术高考模拟试卷
试卷Ⅰ
一、选择题（在每小题给出的四个选项中，选出一个最佳选项。每小题2分，共40分）
在汶川地震中，医务人员使用担架运送伤员时，担架的双杆AB和CD主要承受（ ）。
A.剪切力 B.拉力 C.扭转力 D.弯曲力
小鑫利用钳工工具，将图一矩形铁块加工成图二梯形铁块，其加工环节主要有：①锯割，②划线，③锉削，铁块加工的正确流程是（ ）。
A.①②③ B. ②①③ C. ②③① D. ③②①
小明制作台灯支架需要一节细钢管，下面工具中适合截取、加工这段钢管的工具是（ ）。
A．①③⑥ B.②⑤⑥ C. ①③④ D.③④⑥
氢气燃烧实验的流程如图。小李在实验室做该实验时，将试管中收集好的氢气未经验纯就直接点燃，导致试管炸裂。这个事例告诉我们（ ）。
A．盛装氢气的试管太小 B．验纯环节是可有可无的
C．有些流程的环节是不可缺少的 D．氢气燃烧实验是危险的，不该在实验室操作

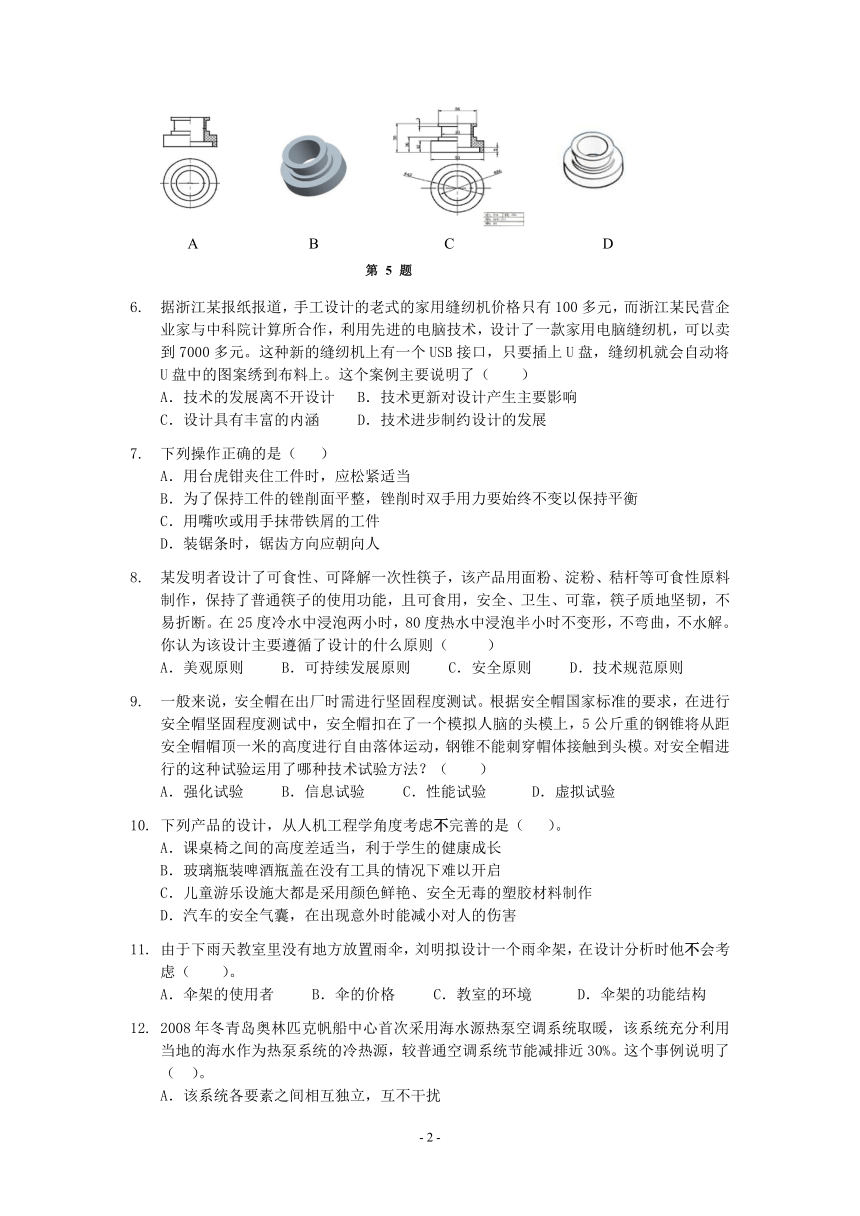

工作人员完成了一个零件的设计，并绘制了各种图样，下图中符合机械加工要求的是（ ）。
据浙江某报纸报道，手工设计的老式的家用缝纫机价格只有100多元，而浙江某民营企业家与中科院计算所合作，利用先进的电脑技术，设计了一款家用电脑缝纫机，可以卖到7000多元。这种新的缝纫机上有一个USB接口，只要插上U盘，缝纫机就会自动将U盘中的图案绣到布料上。这个案例主要说明了（ ）
A．技术的发展离不开设计 B．技术更新对设计产生主要影响
C．设计具有丰富的内涵 D．技术进步制约设计的发展
下列操作正确的是（ ）
A．用台虎钳夹住工件时，应松紧适当
B．为了保持工件的锉削面平整，锉削时双手用力要始终不变以保持平衡
C．用嘴吹或用手抹带铁屑的工件
D．装锯条时，锯齿方向应朝向人
某发明者设计了可食性、可降解一次性筷子，该产品用面粉、淀粉、秸杆等可食性原料制作，保持了普通筷子的使用功能，且可食用，安全、卫生、可靠，筷子质地坚韧，不易折断。在25度冷水中浸泡两小时，80度热水中浸泡半小时不变形，不弯曲，不水解。你认为该设计主要遵循了设计的什么原则（ ）
A．美观原则 B．可持续发展原则 C．安全原则 D．技术规范原则
一般来说，安全帽在出厂时需进行坚固程度测试。根据安全帽国家标准的要求，在进行安全帽坚固程度测试中，安全帽扣在了一个模拟人脑的头模上，5公斤重的钢锥将从距安全帽帽顶一米的高度进行自由落体运动，钢锥不能刺穿帽体接触到头模。对安全帽进行的这种试验运用了哪种技术试验方法？（ ）
A．强化试验 B．信息试验 C．性能试验 D．虚拟试验
下列产品的设计，从人机工程学角度考虑不完善的是（ ）。
A．课桌椅之间的高度差适当，利于学生的健康成长
B．玻璃瓶装啤酒瓶盖在没有工具的情况下难以开启
C．儿童游乐设施大都是采用颜色鲜艳、安全无毒的塑胶材料制作
D．汽车的安全气囊，在出现意外时能减小对人的伤害
由于下雨天教室里没有地方放置雨伞，刘明拟设计一个雨伞架，在设计分析时他不会考虑（ ）。
A．伞架的使用者 B．伞的价格 C．教室的环境 D．伞架的功能结构
2008年冬青岛奥林匹克帆船中心首次采用海水源热泵空调系统取暖，该系统充分利用当地的海水作为热泵系统的冷热源，较普通空调系统节能减排近30%。这个事例说明了（ ）。
A．该系统各要素之间相互独立，互不干扰
B．该系统的设计综合考虑当地资源的有效利用和环境保护
C．该系统的设计应主要考虑海水源这个局部要素，对全局可以不考虑
D．只要有充足的海水源，该系统就可以正常运行

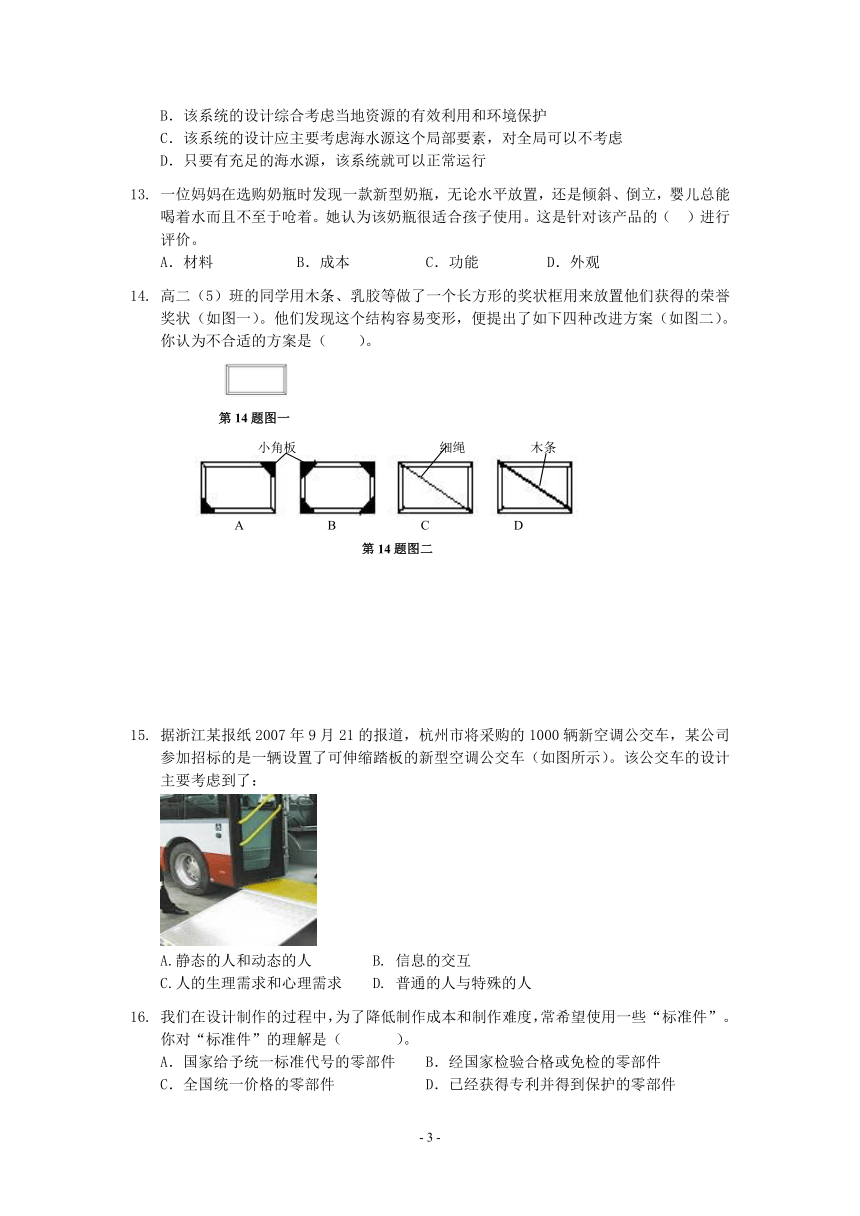

一位妈妈在选购奶瓶时发现一款新型奶瓶，无论水平放置，还是倾斜、倒立，婴儿总能喝着水而且不至于呛着。她认为该奶瓶很适合孩子使用。这是针对该产品的（ ）进行评价。
A．材料 B．成本 C．功能 D．外观
高二（5）班的同学用木条、乳胶等做了一个长方形的奖状框用来放置他们获得的荣誉奖状（如图一）。他们发现这个结构容易变形，便提出了如下四种改进方案（如图二）。你认为不合适的方案是（　　）。
据浙江某报纸2007年9月21的报道，杭州市将采购的1000辆新空调公交车，某公司参加招标的是一辆设置了可伸缩踏板的新型空调公交车（如图所示）。该公交车的设计主要考虑到了：
A.静态的人和动态的人 B. 信息的交互
C.人的生理需求和心理需求 D. 普通的人与特殊的人
我们在设计制作的过程中，为了降低制作成本和制作难度，常希望使用一些“标准件”。你对“标准件”的理解是（ ）。
A．国家给予统一标准代号的零部件 B．经国家检验合格或免检的零部件
C．全国统一价格的零部件 D．已经获得专利并得到保护的零部件

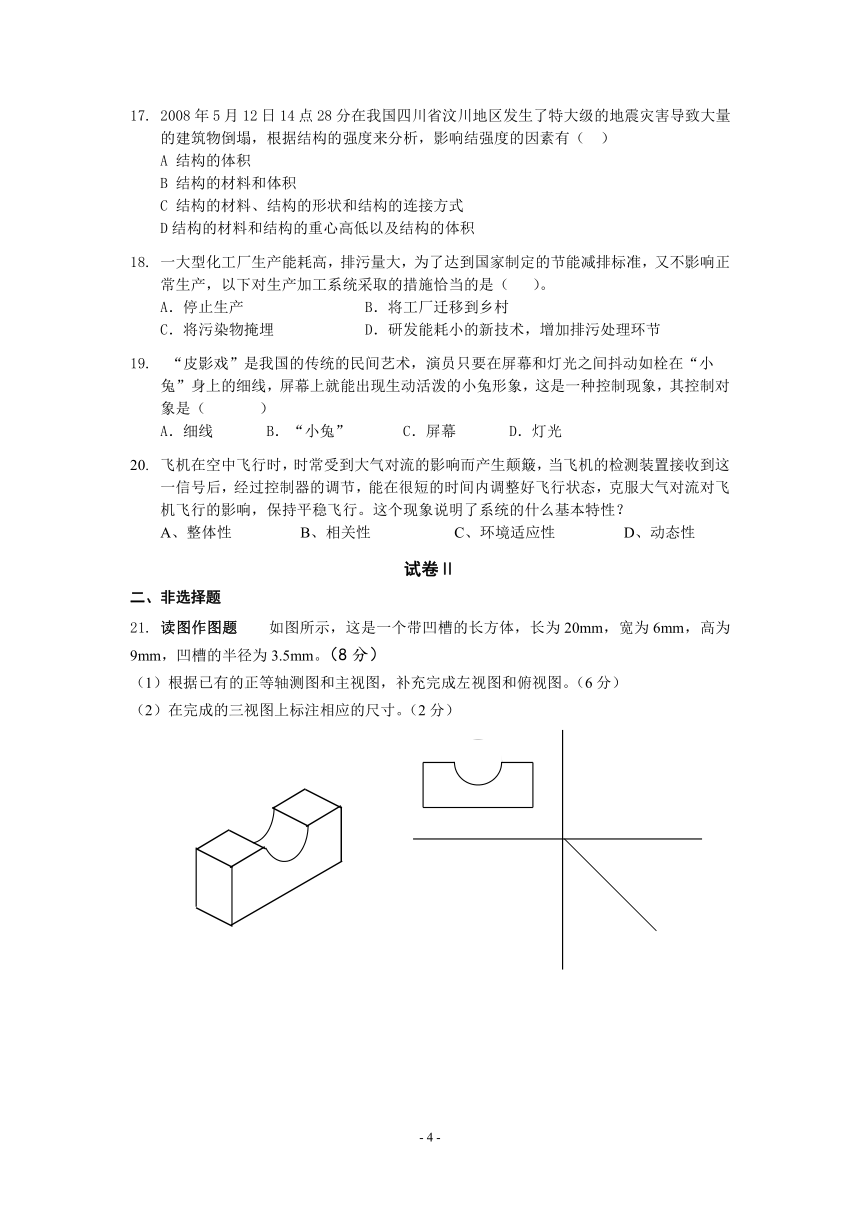

2008年5月12日14点28分在我国四川省汶川地区发生了特大级的地震灾害导致大量的建筑物倒塌，根据结构的强度来分析，影响结强度的因素有（ ）
A 结构的体积
B 结构的材料和体积
C 结构的材料、结构的形状和结构的连接方式
D结构的材料和结构的重心高低以及结构的体积
一大型化工厂生产能耗高，排污量大，为了达到国家制定的节能减排标准，又不影响正常生产，以下对生产加工系统采取的措施恰当的是（ ）。
A．停止生产 B．将工厂迁移到乡村
C．将污染物掩埋 D．研发能耗小的新技术，增加排污处理环节
“皮影戏”是我国的传统的民间艺术，演员只要在屏幕和灯光之间抖动如栓在“小兔”身上的细线，屏幕上就能出现生动活泼的小兔形象，这是一种控制现象，其控制对象是（ ）
A．细线 B．“小兔” C．屏幕 D．灯光
飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性？
A、整体性 B、相关性 C、环境适应性 D、动态性
试卷Ⅱ
二、非选择题
21. 读图作图题 如图所示，这是一个带凹槽的长方体，长为20mm，宽为6mm，高为9mm，凹槽的半径为3.5mm。（8分）
（1）根据已有的正等轴测图和主视图，补充完成左视图和俯视图。（6分）
（2）在完成的三视图上标注相应的尺寸。（2分）

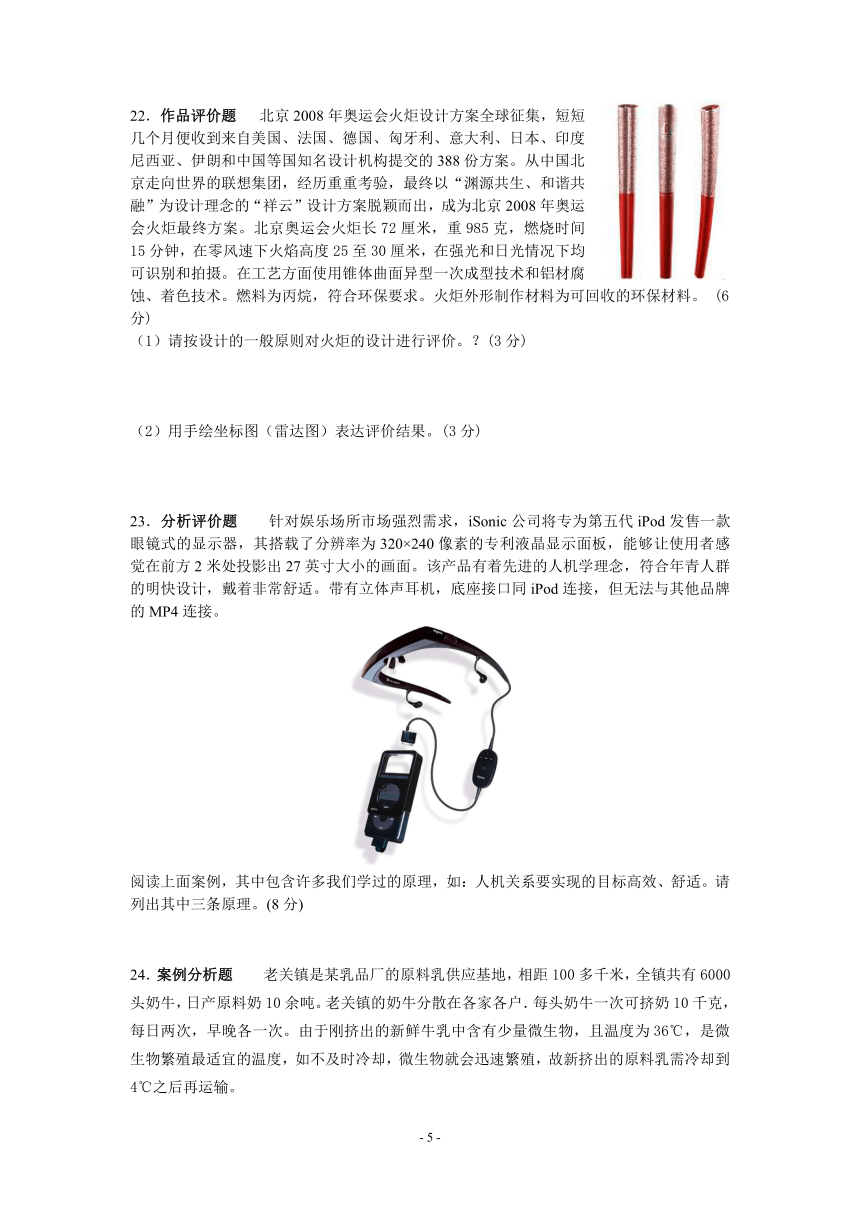

22．作品评价题 北京2008年奥运会火炬设计方案全球征集，短短几个月便收到来自美国、法国、德国、匈牙利、意大利、日本、印度尼西亚、伊朗和中国等国知名设计机构提交的388份方案。从中国北京走向世界的联想集团，经历重重考验，最终以“渊源共生、和谐共融”为设计理念的“祥云”设计方案脱颖而出，成为北京2008年奥运会火炬最终方案。北京奥运会火炬长72厘米，重985克，燃烧时间15分钟，在零风速下火焰高度25至30厘米，在强光和日光情况下均可识别和拍摄。在工艺方面使用锥体曲面异型一次成型技术和铝材腐蚀、着色技术。燃料为丙烷，符合环保要求。火炬外形制作材料为可回收的环保材料。 (6分)
（1）请按设计的一般原则对火炬的设计进行评价。？(3分)
（2）用手绘坐标图（雷达图）表达评价结果。(3分)
23．分析评价题 针对娱乐场所市场强烈需求，iSonic公司将专为第五代iPod发售一款眼镜式的显示器，其搭载了分辨率为320×240像素的专利液晶显示面板，能够让使用者感觉在前方2米处投影出27英寸大小的画面。该产品有着先进的人机学理念，符合年青人群的明快设计，戴着非常舒适。带有立体声耳机，底座接口同iPod连接，但无法与其他品牌的MP4连接。
阅读上面案例，其中包含许多我们学过的原理，如：人机关系要实现的目标高效、舒适。请列出其中三条原理。(8分)
24．案例分析题 老关镇是某乳品厂的原料乳供应基地，相距100多千米，全镇共有6000头奶牛，日产原料奶10余吨。老关镇的奶牛分散在各家各户．每头奶牛一次可挤奶10千克，每日两次，早晚各一次。由于刚挤出的新鲜牛乳中含有少量微生物，且温度为36℃，是微生物繁殖最适宜的温度，如不及时冷却，微生物就会迅速繁殖，故新挤出的原料乳需冷却到4℃之后再运输。
以前．老关镇的原料乳要经过许多的环节才能送到乳品厂，其运送过程一般为：(1)许多挤奶员肩挑奶桶到镇里的各家各户收集原料乳；(2)挤奶员将原料乳挑到村里进行集中；(3)然后统一用小货车运到镇里固定的一个奶站；(4)奶站将一桶桶原料乳降温，以抑制微生物的繁殖，保证质登(由于奶站的建设和维护需要大笔资金，不宜多建)；(5)乳品厂派大车将一桶桶低温的原料乳运回乳品厂。
1．请画出原料乳的运送流程图。(5分)
2．随着技术的发展，冷藏车(自带制冷功能)的出现，这种流程就有了优化的条件，请你对原有的原料乳运送流程进行优化。(5分)
25．案例分析题 李明制作了方便小动物喝水的自动加水器，结构如图。工作过程是当水龙头打开，水就流入碗内，碗内的水位逐渐升高，浸没到塑料管管口时，没有空气进入密封的铁桶，水龙头停止出水；当碗内水位降低至塑料管管口以下，空气从塑料管进入铁桶内，水又流出来，使碗内实际水位控制在管口位置。试分析其控制过程，完成下列问题：
（1）该控制系统是开环控制系统还是闭环控制系统？（2分）
（2）请填写完成控制系统方框图中所缺部分。（4分）
（3）假设原来搪瓷碗内的水位控制在5厘米，现在需要把碗内水位控制在8厘米，请问可以采取什么方法？（2分）
26．技术试验题 王海自己动手测试某型塑料吸管的抗拉、抗压和抗弯性能，试验记录如下：
承受力测试项目 5牛顿 10牛顿 15牛顿 20牛顿
抗拉
抗压
抗弯
（1）参照塑料吸管的抗拉示意图，画出抗压和抗弯性能测试示意图（4分）。
（2）请根据试验记录简述塑料吸管的抗拉、抗压和抗弯性能。（4分）
27．技术设计题 晓辉家厨房台面空间比较小，做菜时锅盖常找不到地方放置。请模仿厨房台式菜刀架或壁挂式菜刀架的构思，设计一个能够节省空间的锅盖架。
（1）画出锅盖架设计方案的草图，说明你所选用的材料。（4分）
（2）请从结构是否稳固、使用是否方便这两方面，对你所设计的方案作简要说明。（4分）
（3）比较台式锅盖架与壁挂式锅盖架的使用特点，填写下表。（4分）
比较的方面 使用人群 占用空间 可放置锅盖的种类
台式锅盖架 方便儿童取放
壁挂式锅盖架 不方便儿童取放
．
参考答案
试卷Ⅰ
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B D C C B A B A B
题号 11 12 13 14 15 16 17 18 19 20
答案 B B C C D A C D A C
试卷Ⅱ
二、非选择题
21. （左视图和俯视图画正确，分别给3分；四处标注正确分别给2分。）
22．北京奥运会火炬创意灵感来自“渊源共生，和谐共融”的“祥云”图案。祥云的文化概念在中国具有上千年的时间跨度，是具有代表性的中国文化符号。火炬造型的设计灵感来自中国传统的纸卷轴。纸是中国四大发明之一，通过丝绸之路传到西方。人类文明随着纸的出现得以传播。源于汉代的漆红色在火炬上的运用使之明显区别于往届奥运会火炬设计，红银对比的色彩产生醒目的视觉效果，有利于各种形式的媒体传播。火炬上下比例均匀分割，祥云图案和立体浮雕式的工艺设计使整个火炬高雅华丽、内涵厚重。
北京奥运会火炬在燃烧稳定性与外界环境适应性方面达到了新的技术高度，能在每小时65公里的强风和每小时50毫米的大雨情况下保持燃烧。在工艺上采用轻薄高品质铝合金和中空塑件设计，十分轻盈。下半部喷涂高触感塑胶漆，手感舒适不易滑落。北京奥运会火炬是我国自主设计研发的产物，拥有完全的知识产权。
北京奥运会火炬使用燃料为丙烷，这是一种价格低廉的常用燃料。其主要成分是碳和氢，燃烧后只有二氧化碳和水，没有其他物质，不会对环境造成污染。
23【参考答案】
（1）贯彻了设计的创新原则，通过对现有产品的革新来创造具有相当社会价值的事物。
（2）包含实现合理的人机关系，设计时考虑到人群的特点和需要。
（3）包含技术的目的性，眼镜式的显示器是为了满足人们娱乐的需要而发展起来的。
（4）技术的专利性，在技术实现价值的过程中发明者享受一定的权利。
（5）系统的整体性，整体功能是各要素（眼镜式的显示器、iPod）在孤立状态下是没有的。
（6）不符合技术规范原则，如果接口可以与其他MP4通用，那么应用更加广泛。
24．
25.
（1）参考答案：闭环控制系统
评分标准: 回答出“闭环”或“闭环控制”“闭环系统”的都可以得2分。
（2）参考答案：
评分标准：执行器：水龙头；输出量：实际水位、碗内水位、碗内实际水位、水位高低等也可得分；学生只要回答出（或画出）任意两项就可得4分。
（3）参考答案：硬塑料管截断或上升3厘米；铁桶抬高3厘米；搪瓷碗位置下降3厘米等。
评分标准: 回答与参考答案相同含义的说法即可得2分，或其他可实现目的的方法也可给分。
26． 28．（1）：
评分标准：每画对一个得2分，两个都对得4分。示意图方向可以是水平也可以垂直；其它符合测试要求的示意图也可得分；符合要求但不完整表达可酌情给1分。
27．
（1） 参考草图，评分标准
台式-草图 壁挂式-草图 评分标准
两种挂式的主视图，俯视应有一凹槽，图略。 画出一种草图，无论是台式还是壁挂式，能表现出的放锅盖的凹槽，可得1分。
材料：台式锅盖架的材料：木条、薄木板、钢丝、铝合金等 材料：壁挂式锅盖架的材料：木条、薄木板、钢丝、铝合金等 只要合理可得1分。
（2）
参考答案 评分标准
结构是否稳固 台式设计（挂式设计）：根据学生自己的设计方案，均可答不易翻倒、不易变形，或者答稳定、牢固等 其他答案合理的可得1分
使用是否方便 台式设计：答方便取放、放置稳定等。（挂式设计：答节约空间，但不能放重的锅盖等。学生根据自己的设计方案只答一种。） 答案合理的均可1分
（3）参考答案：
使用人群 空间 可放置锅盖类型
台式 方便儿童取放 占用台面空间 可以放较重的锅盖
壁挂式 不方便儿童取放 节省台面空间 难以承放压力锅盖等较重锅盖
评分标准：从占用空间比较得1分，从放置类型比较得1分。其他类似表述只要合理可得分。
第2题图
图一
图二
第1题图
①斧头
③台虎钳
⑤刨子
②锤头
⑥钢锯
④锉刀
①斧头
收集氢气
验纯
点燃
第4题图
第5题图
C、
B
A
D
第14题图一
A B C D
细绳
木条
小角板
第14题图二
铁桶
第31题图
圆木塞
铁桶
硬塑料管
搪瓷碗
水龙头
5cm
F
F
抗拉测试
抗压测试
抗弯测试
台式菜刀架
壁挂式菜刀架架
锅盖
第27题图
20
6
6
R3.5
硬塑料管
水龙头
搪瓷碗
硬塑料管
设定水位
+
-+
实际水位位) )
F
或
F
抗弯测试
F
F
抗压测试
或
F
