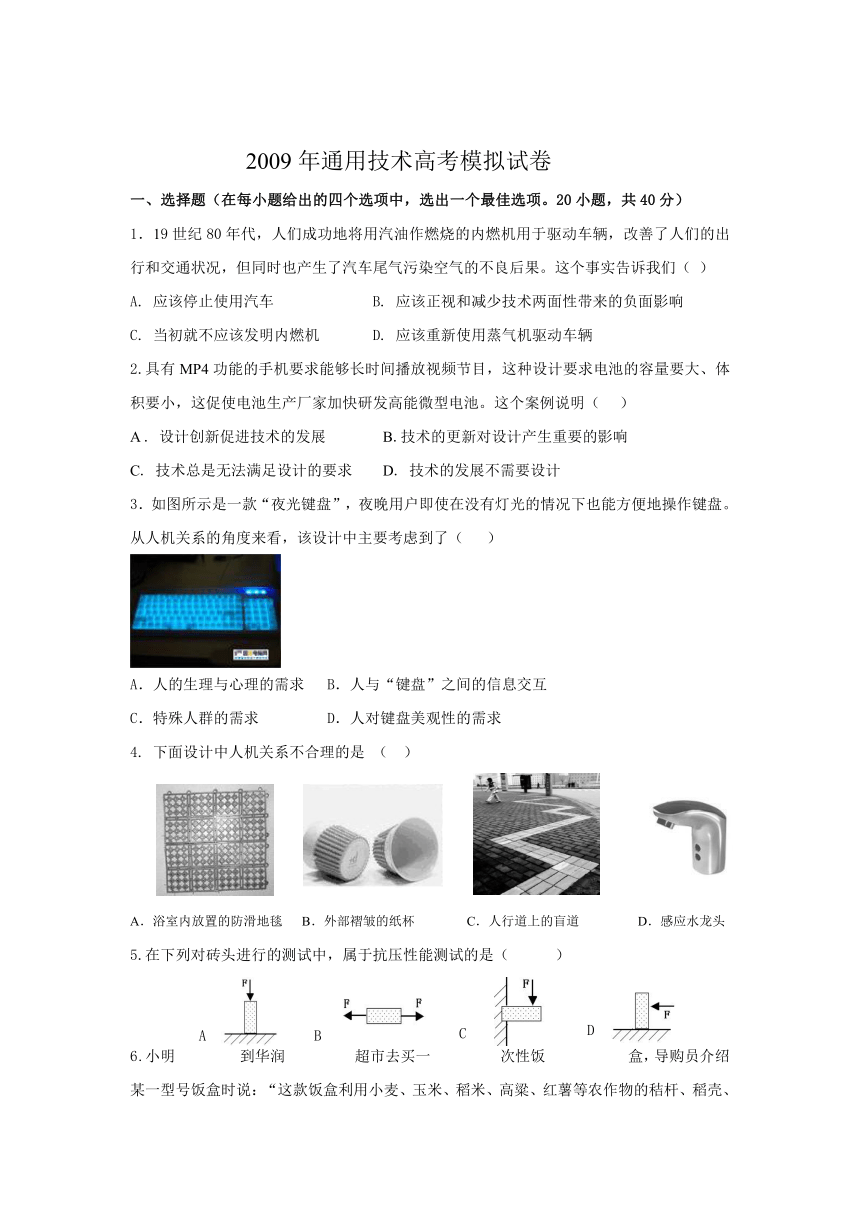

2009年通用技术高考模拟试卷
一、选择题（在每小题给出的四个选项中，选出一个最佳选项。20小题，共40分）
1．19世纪80年代，人们成功地将用汽油作燃烧的内燃机用于驱动车辆，改善了人们的出行和交通状况，但同时也产生了汽车尾气污染空气的不良后果。这个事实告诉我们（ ）
A. 应该停止使用汽车 B. 应该正视和减少技术两面性带来的负面影响
C. 当初就不应该发明内燃机 D. 应该重新使用蒸气机驱动车辆
2.具有MP4功能的手机要求能够长时间播放视频节目，这种设计要求电池的容量要大、体积要小，这促使电池生产厂家加快研发高能微型电池。这个案例说明（ ）
A . 设计创新促进技术的发展 B.技术的更新对设计产生重要的影响
C. 技术总是无法满足设计的要求 D. 技术的发展不需要设计
3．如图所示是一款“夜光键盘”，夜晚用户即使在没有灯光的情况下也能方便地操作键盘。从人机关系的角度来看，该设计中主要考虑到了（ ）
( http: / / www. / uploads / 08 / 1219624756mH5xTYJy.jpg" \o "点击查看原图" \t "_blank )
A．人的生理与心理的需求 B．人与“键盘”之间的信息交互
C．特殊人群的需求 D．人对键盘美观性的需求
4. 下面设计中人机关系不合理的是 （ ）
A．浴室内放置的防滑地毯　 B．外部褶皱的纸杯　 C．人行道上的盲道 D．感应水龙头
5.在下列对砖头进行的测试中，属于抗压性能测试的是（ ）

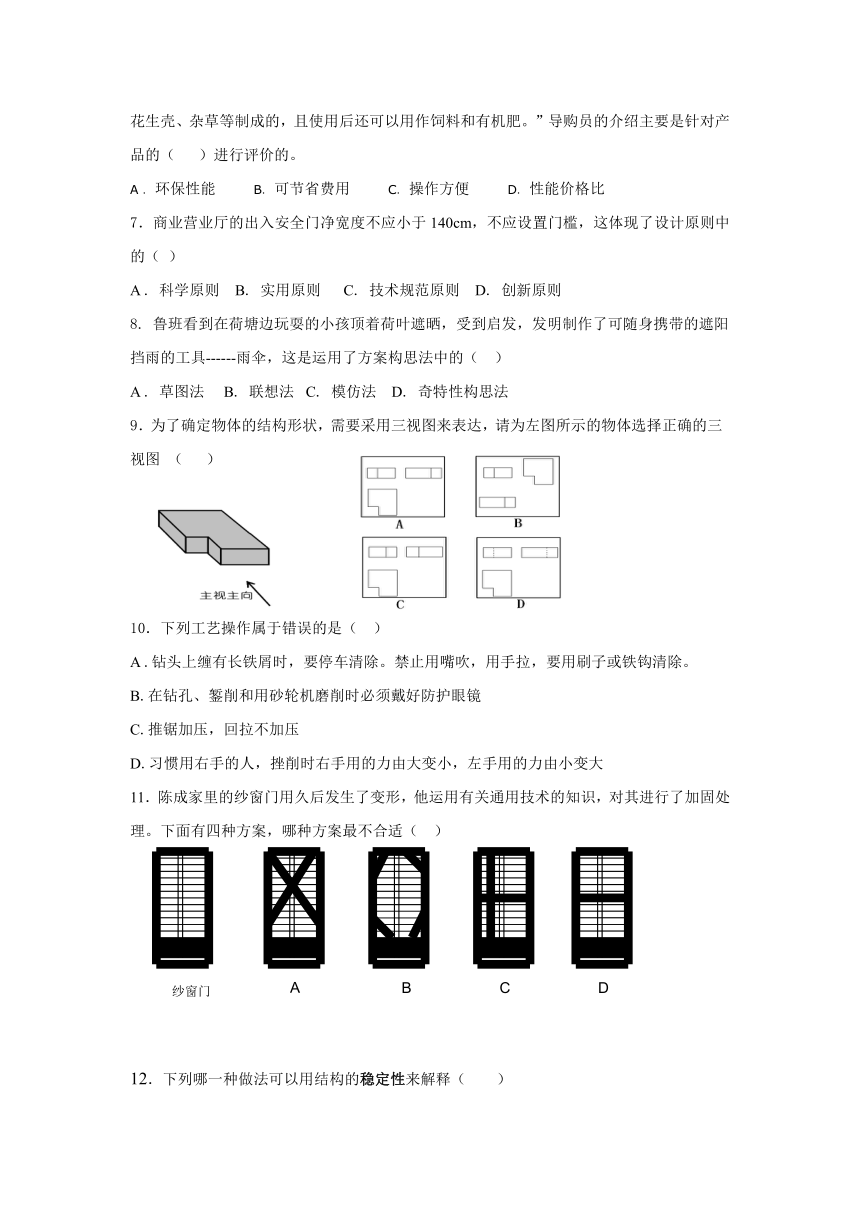

6．小明到华润超市去买一次性饭盒，导购员介绍某一型号饭盒时说：“这款饭盒利用小麦、玉米、稻米、高粱、红薯等农作物的秸杆、稻壳、花生壳、杂草等制成的，且使用后还可以用作饲料和有机肥。”导购员的介绍主要是针对产品的（ ）进行评价的。
A . 环保性能 B. 可节省费用 C. 操作方便 D. 性能价格比
7．商业营业厅的出入安全门净宽度不应小于140cm，不应设置门槛，这体现了设计原则中的（ ）
A . 科学原则 B. 实用原则 C. 技术规范原则 D. 创新原则
8. 鲁班看到在荷塘边玩耍的小孩顶着荷叶遮晒，受到启发，发明制作了可随身携带的遮阳挡雨的工具------雨伞，这是运用了方案构思法中的（ ）
A . 草图法 B. 联想法 C. 模仿法 D. 奇特性构思法
9．为了确定物体的结构形状，需要采用三视图来表达，请为左图所示的物体选择正确的三视图 （ ）
10．下列工艺操作属于错误的是（ ）
A .钻头上缠有长铁屑时，要停车清除。禁止用嘴吹，用手拉，要用刷子或铁钩清除。
B.在钻孔、錾削和用砂轮机磨削时必须戴好防护眼镜
C.推锯加压，回拉不加压
D.习惯用右手的人，挫削时右手用的力由大变小，左手用的力由小变大
11．陈成家里的纱窗门用久后发生了变形，他运用有关通用技术的知识，对其进行了加固处理。下面有四种方案，哪种方案最不合适（ ）
12．下列哪一种做法可以用结构的稳定性来解释（ ）

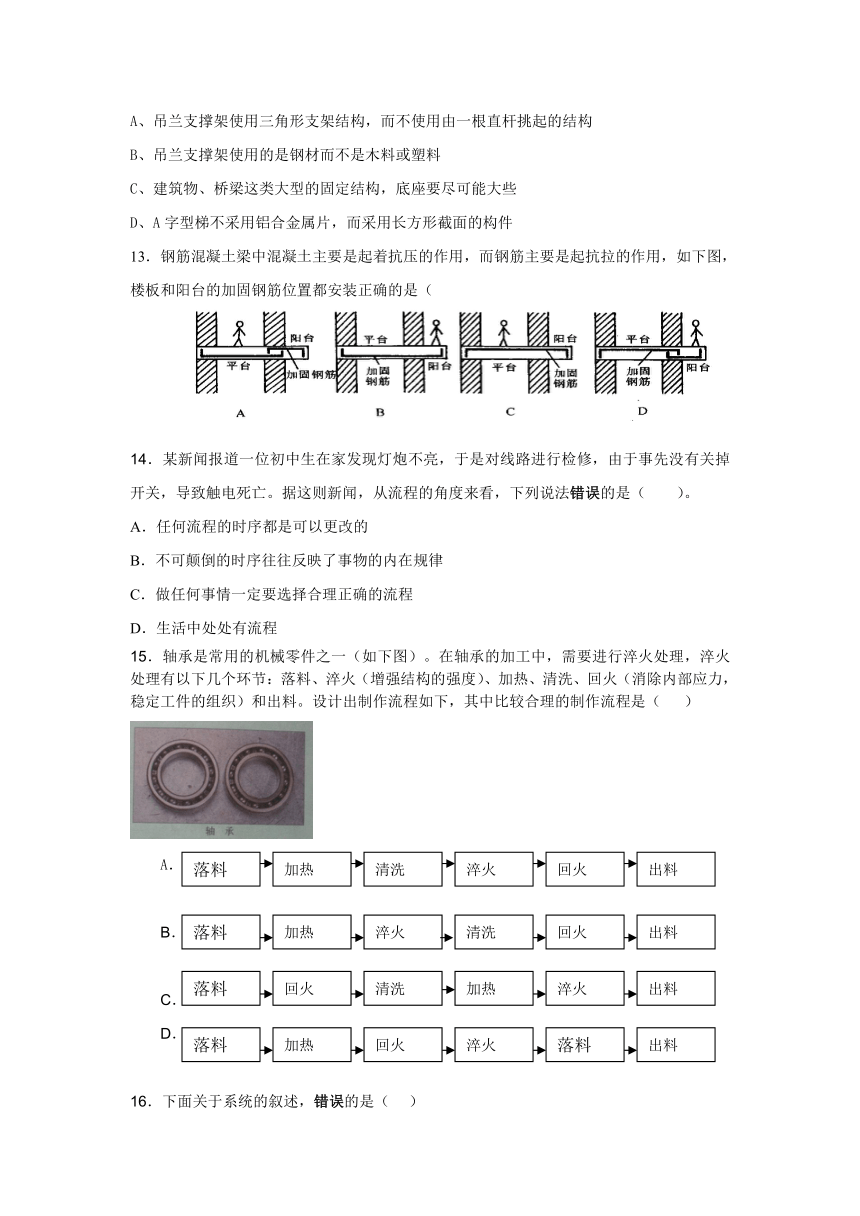

A、吊兰支撑架使用三角形支架结构，而不使用由一根直杆挑起的结构
B、吊兰支撑架使用的是钢材而不是木料或塑料
C、建筑物、桥梁这类大型的固定结构，底座要尽可能大些
D、A字型梯不采用铝合金属片，而采用长方形截面的构件
13．钢筋混凝土梁中混凝土主要是起着抗压的作用，而钢筋主要是起抗拉的作用，如下图，楼板和阳台的加固钢筋位置都安装正确的是（
14．某新闻报道一位初中生在家发现灯炮不亮，于是对线路进行检修，由于事先没有关掉开关，导致触电死亡。据这则新闻，从流程的角度来看，下列说法错误的是（ ）。
A．任何流程的时序都是可以更改的
B．不可颠倒的时序往往反映了事物的内在规律
C．做任何事情一定要选择合理正确的流程
D．生活中处处有流程
15．轴承是常用的机械零件之一（如下图）。在轴承的加工中，需要进行淬火处理，淬火处理有以下几个环节：落料、淬火（增强结构的强度）、加热、清洗、回火（消除内部应力，稳定工件的组织）和出料。设计出制作流程如下，其中比较合理的制作流程是（ ）
A．
B．
C．
D．
16．下面关于系统的叙述，错误的是（ ）

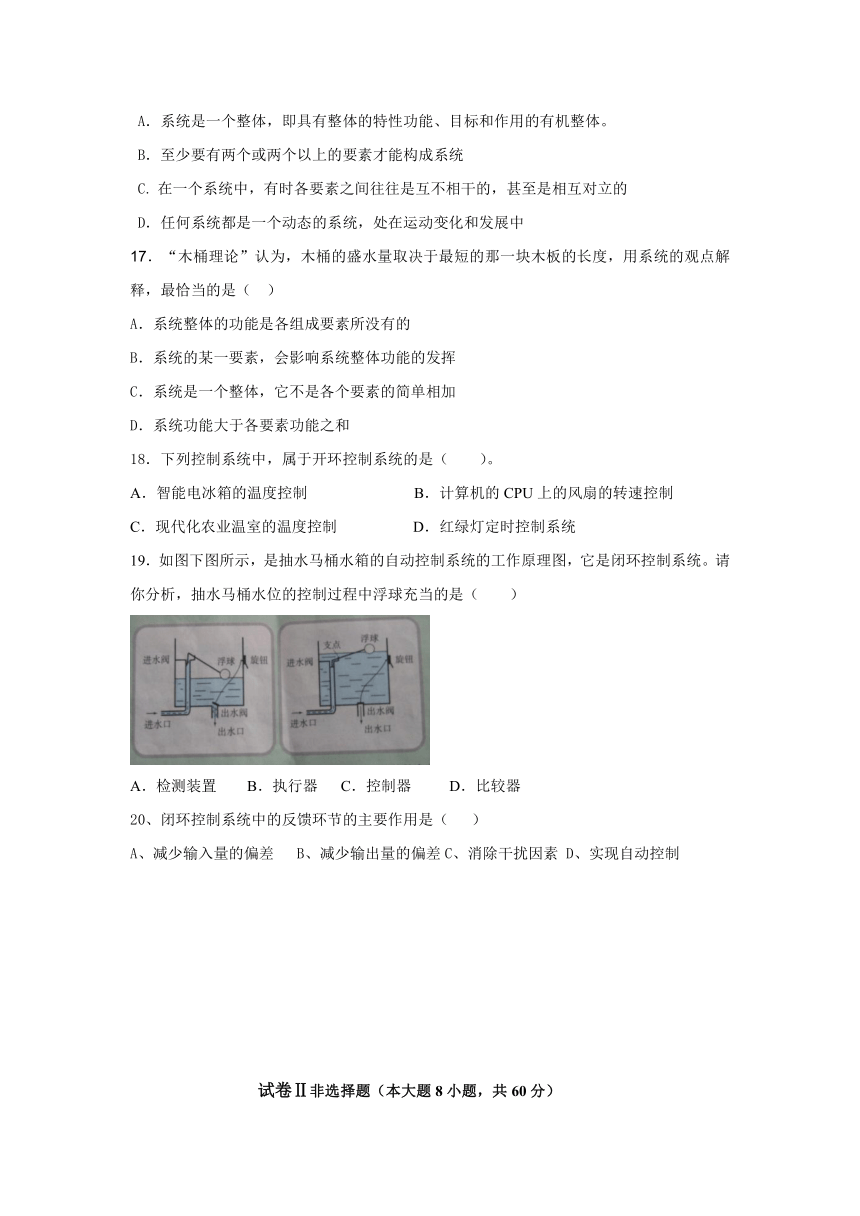

A．系统是一个整体，即具有整体的特性功能、目标和作用的有机整体。
B．至少要有两个或两个以上的要素才能构成系统
C．在一个系统中，有时各要素之间往往是互不相干的，甚至是相互对立的
D．任何系统都是一个动态的系统，处在运动变化和发展中
17．“木桶理论”认为，木桶的盛水量取决于最短的那一块木板的长度，用系统的观点解释，最恰当的是（ ）
A．系统整体的功能是各组成要素所没有的
B．系统的某一要素，会影响系统整体功能的发挥
C．系统是一个整体，它不是各个要素的简单相加
D．系统功能大于各要素功能之和
18．下列控制系统中，属于开环控制系统的是（ ）。
A．智能电冰箱的温度控制 B．计算机的CPU上的风扇的转速控制
C．现代化农业温室的温度控制 D．红绿灯定时控制系统
19．如图下图所示，是抽水马桶水箱的自动控制系统的工作原理图，它是闭环控制系统。请你分析，抽水马桶水位的控制过程中浮球充当的是（ ）
A．检测装置 B．执行器 C．控制器 D．比较器
20、闭环控制系统中的反馈环节的主要作用是（ ）
A、减少输入量的偏差 B、减少输出量的偏差C、消除干扰因素 D、实现自动控制
试卷Ⅱ非选择题（本大题8小题，共60分）

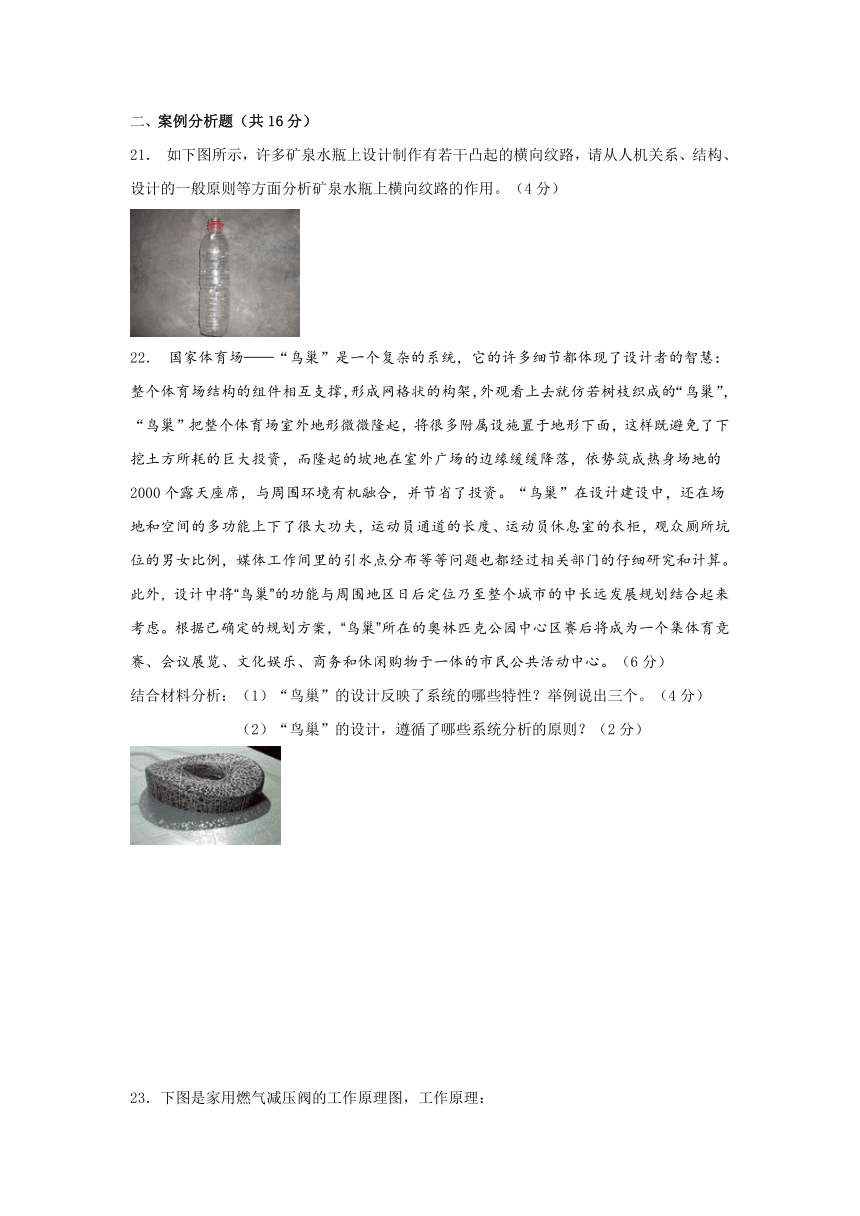

二、案例分析题（共16分）
21． 如下图所示，许多矿泉水瓶上设计制作有若干凸起的横向纹路，请从人机关系、结构、设计的一般原则等方面分析矿泉水瓶上横向纹路的作用。（4分）
22． 国家体育场——“鸟巢”是一个复杂的系统，它的许多细节都体现了设计者的智慧：整个体育场结构的组件相互支撑，形成网格状的构架，外观看上去就仿若树枝织成的“鸟巢”，“鸟巢”把整个体育场室外地形微微隆起，将很多附属设施置于地形下面，这样既避免了下挖土方所耗的巨大投资，而隆起的坡地在室外广场的边缘缓缓降落，依势筑成热身场地的2000个露天座席，与周围环境有机融合，并节省了投资。“鸟巢”在设计建设中，还在场地和空间的多功能上下了很大功夫，运动员通道的长度、运动员休息室的衣柜，观众厕所坑位的男女比例，媒体工作间里的引水点分布等等问题也都经过相关部门的仔细研究和计算。此外，设计中将“鸟巢”的功能与周围地区日后定位乃至整个城市的中长远发展规划结合起来考虑。根据已确定的规划方案，“鸟巢”所在的奥林匹克公园中心区赛后将成为一个集体育竞赛、会议展览、文化娱乐、商务和休闲购物于一体的市民公共活动中心。（6分）
结合材料分析：（1）“鸟巢”的设计反映了系统的哪些特性？举例说出三个。（4分）
（2）“鸟巢”的设计，遵循了哪些系统分析的原则？（2分）
23．下图是家用燃气减压阀的工作原理图，工作原理：
当钢瓶开关打开后，石油气经过进气嘴到减压室，内部压力渐渐身高，导致由弹簧压着的橡胶薄膜向上凸起，杠杆右端随之向上移动，左端则向下利用阀垫压紧进气嘴，控制进气量，使减压室气压不再升高，同时上气室中的空气由呼吸孔迅速排除。
当打开燃气灶具开关后，石油气从出气口流出。减压室气压下降，橡胶薄膜下凹带动杠杆右端下移，左端带动阀垫上移，使进气嘴变大，进气量增加，压力回升，同时外部气体迅速进入上气室。
这样反复调节过程使减压室的压力总是恒定的，即不论进气压力偏大还是小，出口压力总是稳定的，从而起到降压和稳压的作用。（6分）
（1）减压阀的控制过程是______________(填开环或闭环)（1分）
（2）减压阀在工作过程中存在那些干扰因素？（说三点）（2分）
（3）画出此闭环控制的方框图？（ 3分）
三、读图作图题（共6分）
24．根据立体图，补齐主视图和左视图中所缺的线条。（6分）
四、 技术评价题（共4分）
25．下面是三种牛奶包装盒，请从人机关系、成本、稳定性、环保、加工难易等方面进行评价。如从人机关系、成本、稳定性、环保四个方面综合考虑你认为哪种产品好（在表格中的括号中打“√”）？（4分）
A B C
A（ ） B（ ） C（ ）
人机关系 饮用时不方便
成本 成本高
稳定性 稳定性较好
环保 能回收，较环保
加工难易 加工方便
五、应用题（共34分）
26．技术试验题 下图是某位同学设计的人字型梯。（8分）
（1）模型做完后需要对其进行哪些技术试验？（2分）
（2）请为他制定一个检测其强度的试验方案，并写出试验报告。（6分）
27.技术设计题 根据设计的创新性、实用性、经济性、美观性等原则。请为自己家里设计一个放鞋的鞋柜。（14分）
（1）请写出设计要求。（4分）
（2）请画出草图，并用文字简要说明。（6分）
（3）针对自己的设计草图，结合设计的一般原则，用坐标图对其评价。（4分）
28．技术制作题 李君准备用黄铜加工制作一个简易小铜锤（由锤头和锤柄组成，并用螺纹连接），如图所示（12分）
（铜锤） （锤头） （锤柄）
（1）制作小铜锤需要那些加工工艺？（4分）
（2）这一加工过程需要哪些工具（说出四种）？（4分）
（3）编制单人制作小铜锤加工流程，按时序画出加工流程图（锤头和锤柄分别编制）。（4分）

参考答案
试卷Ⅰ
一、选择题（在每小题给出的四个选项中，选出一个最佳选项。20小题，共40分）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
B A B C A A C B A D D C A A B C B D A B
二、二、案例分析题（共16分）
21.①用以提高矿泉水瓶的结构强度，使之受外力挤压时不易发生较大形变；
②增大摩擦，更容易被拿住，实现了合理的人机关系；
③可以比平滑的瓶子少装水而显得水很多，体现设计的经济、美观原则。
22．（1）体现的特性有：
整体性：“统筹规划体育场场外地形与附属设施和露天座席，使体育场与环境有机融合，并节省了投资。”
相关性：“整个体育场结构的组件相互支撑，形成网格状的构架，外观看上去就仿若树枝织成的鸟巢
目的性：作为“国家体育场”。“鸟巢所在的奥林匹克公园中心区赛后将成为一个集体育竞赛、会议展览、文化娱乐、商务和休闲购物于一体的市民公共活动中心。”
（2）运用了：整体性原则、科学性原则、综合性原则
23．（1）闭环
（2）干扰因素：
燃气灶具的出气量，当燃气灶具的旋钮调到高挡时，出气量就多；当燃气灶具的旋钮调到低挡时，出气量就少，这是主要干扰因素。
减压阀的呼吸孔，当减压阀的呼吸孔阻塞或不畅通时会对减压阀工作产生干扰因素。
液化气瓶内的压力，当瓶内的气体不足时压力减小，会对减压阀工作产生干扰因素。
（3）画出此闭环控制的方框图
24．
25．
A（ ） B（ ） C（ √ ）
人机关系 饮用时不方便 饮用时方便 饮用时较方便
成本 成本低 成本高 成本较优低
稳定性 稳定性不好 稳定性好 稳定性较好
环保 造成白色污染，不环保 能回收，较环保 能回收，能降解，环保
加工难易 加工方便 加工困难 加工较方便
26．试验名称：
（1）进行稳定性试验和强度试验
（2）人字型梯强度试验
试验目的：通过试验对人字型梯进行强度（承重力）试验
试验准备：人字型梯、细绳重物（钩码）。
试验步骤：①在水平地面上放好人字型梯；
②在人字型梯上的两侧挂重物或钩码，重量要成人体重的二倍
以上。
③前后左右的用手摇晃，观察人字梯的结构是否被破坏。
试验记录：在试验记录纸上记录试验情况。
试验总结：人字型梯能承重两个人以上的重量面不被破坏，符合设计要求。
27．（1）设计要求：
①功能要求：能够在鞋柜的不同位置至少放10双鞋。
②耐用性：鞋柜要有足够的稳定性和强度。
③技术指标：鞋柜的高度不超过150cm.
④安全要求：制作鞋柜的材料必须安全、无毒副作用、不污染寝室的环境。
⑤成本要求：成本低，不超过100元人民币
⑥其它要求：柜体最好做成活动式的，因为女孩有好多靴子，这样的话可以随意更改空间高度。
（2）
（3）建立七维坐标（略）
28． （1）划线、锯割、锉削、钻孔、攻丝、套丝、连接等。
（2）划针、角尺、锯弓、锉刀、样冲、钻头、丝攻、板等。
(3) 加工流程图：
1）锤头的加工流程：
2）锤柄的加工流程：
3）把锤头和锤柄装配起来。
D
C
B
A
A
B
C
D
纱窗门
出料
回火
淬火
清洗
加热
落料
出料
回火
清洗
淬火
加热
落料
落料
回火
清洗
加热
淬火
出料
落料
加热
回火
淬火
落料
出料
主视图方向
品
种
评
价
角
度
杠杆系统
阀垫
减压室
弹簧
比较器
干扰
预设压力
减压室的气压
品
种
评
价
角
度
下料料事如神
划线
锯削
锉削
钻孔
攻丝
下料
锯削
锉削
套丝
