流程与设计专题
一、知识回顾
1、流程
流程是一系列连续有规律的活动，这些活动以确定的方式发生或执行，导致特定的结果的实现，即可理解为为了一定的目的去做事情的顺序。
从这个概念当中，我们不难看出任何流程都包含两个组成部分，那就是，环节和时序。
环节：流程当中的每一个步骤
时序：各个环节之间的先后顺序关系
例1：写出北京2008年吉祥物产生流程。
答案：筹划 征集 评审 修改 定稿
思考：找出各个环节；时序能颠倒吗？
如洗衣的流程安排：
生产流程设计一般由材料准备环节、加工环节、组装环节、质量检查环节组成。如锤头的加工流程：
流程在生活中的意义：节省时间、提高生活质量、提高工作效率、使我们的生活变得有序、合理。
流程在生产中的意义：有效地组织生产、提高生产效率、保证产品质量、保证生产安全。
2、流程的设计

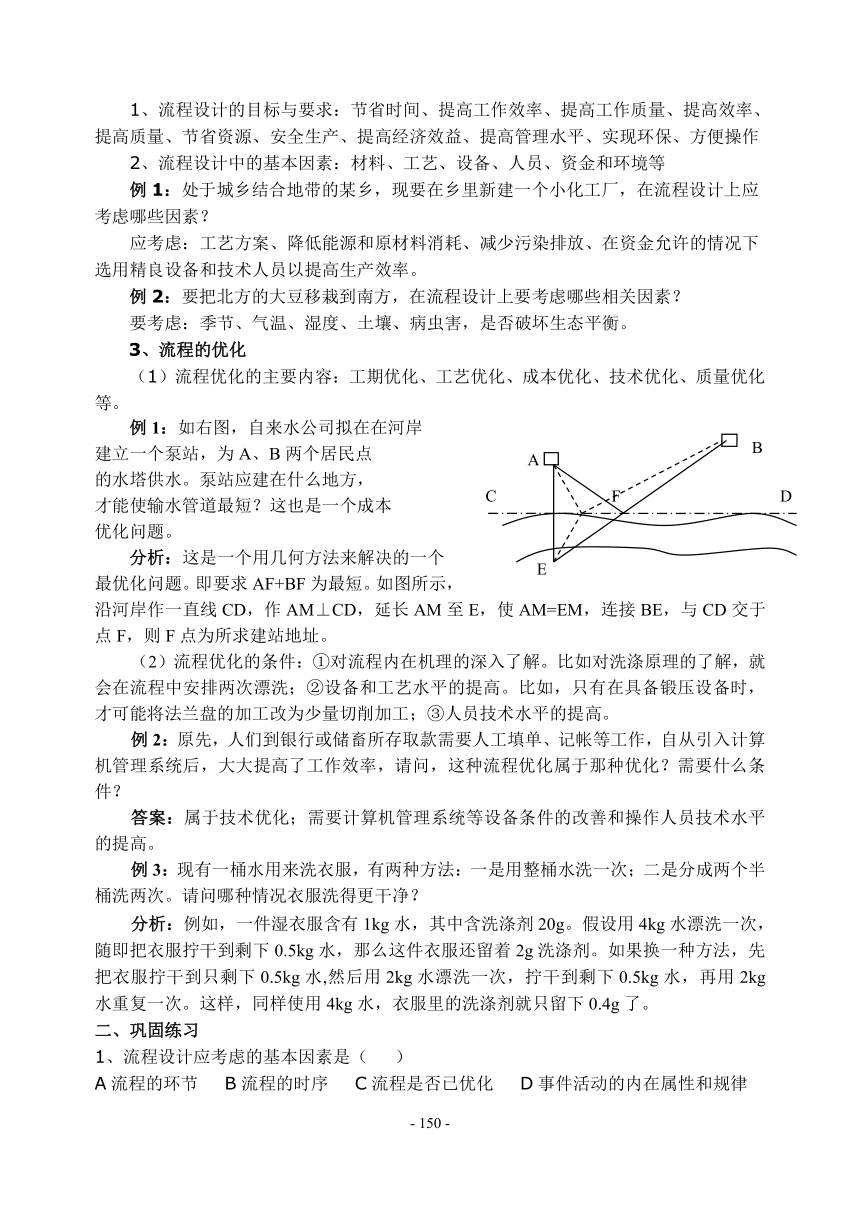

1、流程设计的目标与要求：节省时间、提高工作效率、提高工作质量、提高效率、提高质量、节省资源、安全生产、提高经济效益、提高管理水平、实现环保、方便操作
2、流程设计中的基本因素：材料、工艺、设备、人员、资金和环境等
例1：处于城乡结合地带的某乡，现要在乡里新建一个小化工厂，在流程设计上应考虑哪些因素？
应考虑：工艺方案、降低能源和原材料消耗、减少污染排放、在资金允许的情况下选用精良设备和技术人员以提高生产效率。
例2：要把北方的大豆移栽到南方，在流程设计上要考虑哪些相关因素？
要考虑：季节、气温、湿度、土壤、病虫害，是否破坏生态平衡。
3、流程的优化
（1）流程优化的主要内容：工期优化、工艺优化、成本优化、技术优化、质量优化等。
例1：如右图，自来水公司拟在在河岸
建立一个泵站，为A、B两个居民点
的水塔供水。泵站应建在什么地方，
才能使输水管道最短？这也是一个成本
优化问题。
分析：这是一个用几何方法来解决的一个
最优化问题。即要求AF+BF为最短。如图所示，沿河岸作一直线CD，作AM⊥CD，延长AM至E，使AM=EM，连接BE，与CD交于点F，则F点为所求建站地址。
（2）流程优化的条件：①对流程内在机理的深入了解。比如对洗涤原理的了解，就会在流程中安排两次漂洗；②设备和工艺水平的提高。比如，只有在具备锻压设备时，才可能将法兰盘的加工改为少量切削加工；③人员技术水平的提高。
例2：原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于那种优化？需要什么条件？
答案：属于技术优化；需要计算机管理系统等设备条件的改善和操作人员技术水平的提高。
例3：现有一桶水用来洗衣服，有两种方法：一是用整桶水洗一次；二是分成两个半桶洗两次。请问哪种情况衣服洗得更干净？
分析：例如，一件湿衣服含有1kg水，其中含洗涤剂20g。假设用4kg水漂洗一次，随即把衣服拧干到剩下0.5kg水，那么这件衣服还留着2g洗涤剂。如果换一种方法，先把衣服拧干到只剩下0.5kg水,然后用2kg水漂洗一次，拧干到剩下0.5kg水，再用2kg水重复一次。这样，同样使用4kg水，衣服里的洗涤剂就只留下0.4g了。
二、巩固练习
1、流程设计应考虑的基本因素是（ ）
A流程的环节 B流程的时序 C流程是否已优化 D事件活动的内在属性和规律
2、下列有可能属于流程优化目的的是（ ）
①提高工作效率②提高产品质量③保护环境④节约成本
A ①② B ①③ C ④② D ①②③④
3、画出设计一般过程的流程图。
三、拓展联系
1、学习方法指导
在学习过程中，学习方法是至关重要的，很多时候学习的成败在于学习方法的好坏。而根据各人的特点都有属于各人自己的学习方法。以下的八点是学习当中的重要环节：
解决疑难、及时复习、课前自学(预习)、独立作业、专心上课、系统小结、制定计划、课外学习。请画出流程图。
2、网上购物
人们已经熟悉了专卖店、连锁店、超市、仓储商场等购物场所，然而，网上购物您可少听说过吧！可在国外，网上购物已经代替了不少人逛超市的习惯，取而代之的是：在电脑上敲几个键，所需的东西就会送到家里。什么是网上购物？网上购物，就是通过互联网检索商品信息，并通过电子订购单发出购物请求，然后填上私人支票帐号或信用卡的号码，厂商通过邮购的方式发货，或是通过快递公司送货上门。网上购物的好处网上购物跨越了时空的限制，给商业流通领域带来了非同寻常的变革。网上购物的真正受益者是消费者。网上购物的感觉好极了，你什么都不用烦，敲几个键确认一下，很快就会送货上门，小到一付眼镜，大到一台洗衣机。另外还有两个好处，一是开阔了视野，可以货比三家。逛商店只能一个一个地逛，你即使拿出一天的时间也只能跑自己附近的几个店。而在互联网上情况就大不一样了，你调出一类商品，就可以浏览成百上千个网上商店的商品。二是价格便宜，因为网上商店把商家与消费者直接沟通起来，省去了中间环节，也省去了商场和销售人员的费用。
画出网上购物的流程图。
3、环保问题
下图是济南市区某宾馆以生物转盘为主体的生化处理污水的工艺流程图，综合分析回答以下问题：
（1）问什么采用以生物转盘为主体的处理方法？
（2）从环保角度对以上流程进行优化，提出改进措施或提出流程中存在的问题。
4、高压送电
下图是远距离输电的流程图，回答以下问题：
（1）写出输电流程的各个环节。
（2）问什么要高压输电？
（3）今年我国的南方因大面积的暴雪成灾，许多供电线路因结冰过厚，塔倒、线断，给灾区人民带来了生活不便，也给抢险救灾带来巨大的阻力。在抢修电网过程中，有的维修人员还献出了宝贵的生命！这次抢修电网使用的是最落后的人工除冰的方法，这个方法耗时长，而且非常危险。你对除冰有什么好建议？
5、奥运会
（1）2007年09月30日，北京奥组委确定了2008年奥运会开幕式的流程。请列举开幕式的有关环节。
（2）“单脚跳----跨步跳----跨步跳”是 （填运动项目）的流程。
巩固练习
1、D 2、D 3、
发现问题与明确问题 　　　制定设计方案 　制作模型与原型 　　　　测试评估优化
编写产品说明书
拓展联系
1、 制定计划 　　课前自学(预习) 　专心上课 　　及时复习独立作业
解决疑难 　　系统小结 　 课外学习
2、 　 选购商品 　　核对购物清单 　 注册登陆 　 添写收货信息
选择送货方式 　选择付款方式 　　提交提单
3、（1）答案提示：（1）宾馆污水不同于工业污水，属于低污染污染；（2）维护管理简便、动力消耗小、运行费用低；（3）转盘运行时卫生条件好，产生的噪音低；（4）污泥量少等。
（2）答案提示：污泥怎样处理？可用于沼气池进一步分解，用作肥料；二沉池要及时排泥等。
4、（1）发电厂发电、变压器升压、变压器降压、到达用户
（2）答案提示：高压输电可降低中途损失电能。
（3）比如可以关掉高压供电，向输电线路输送低电压，高电流，电线就会迅速发热，电线升温到一定程度时，电线上的凝冰自然就会融化。待冰融化后，即可恢复高压送电。在还在下雪的低温情况下，恢复高压供电一定时间后，电线重新结冰，当结冰达到一定限度后，重新用这个方法融冰。
5、（1）奥运会组委会主席宣布开幕式开始、运动员入场、奥运会组委会主席讲话、国际奥委会主席讲话、点燃圣火、放飞和平鸽、运动员代表宣誓、裁判员代表宣誓、文艺演出等环节。
（2）三级跳远
进水
脱水（先放水，后甩干）
漂洗
脱水
进水
漂洗
脱水
漂洗
进水
下料
划线
锉削
锯削
划螺孔中心线
钻孔
电镀
淬火
倒角
攻丝
A
B
C
D
E
F
D1 r D2
用户
~
