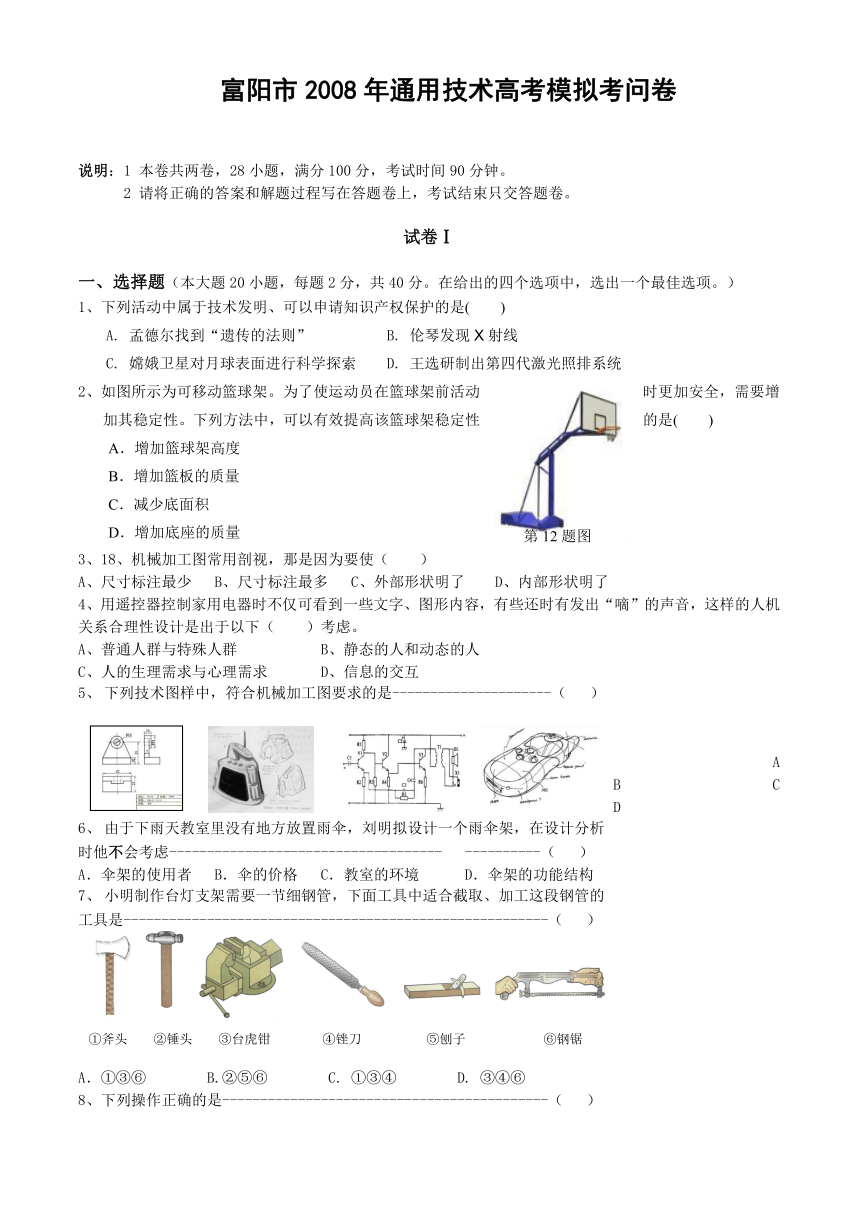

富阳市2008年通用技术高考模拟考问卷
说明：1 本卷共两卷，28小题，满分100分，考试时间90分钟。
2 请将正确的答案和解题过程写在答题卷上，考试结束只交答题卷。
试卷Ⅰ
一、选择题（本大题20小题，每题2分，共40分。在给出的四个选项中，选出一个最佳选项。）
1、下列活动中属于技术发明、可以申请知识产权保护的是( )
A. 孟德尔找到“遗传的法则” B. 伦琴发现X射线
C. 嫦娥卫星对月球表面进行科学探索 D. 王选研制出第四代激光照排系统
2、如图所示为可移动篮球架。为了使运动员在篮球架前活动时更加安全，需要增加其稳定性。下列方法中，可以有效提高该篮球架稳定性的是( )
A．增加篮球架高度
B．增加篮板的质量
C．减少底面积
D．增加底座的质量
3、18、机械加工图常用剖视，那是因为要使（ ）
A、尺寸标注最少 B、尺寸标注最多 C、外部形状明了 D、内部形状明了
4、用遥控器控制家用电器时不仅可看到一些文字、图形内容，有些还时有发出“嘀”的声音，这样的人机关系合理性设计是出于以下（　　）考虑。
A、普通人群与特殊人群 B、静态的人和动态的人
C、人的生理需求与心理需求 D、信息的交互
下列技术图样中，符合机械加工图要求的是---------------------（ ）
A B C D
由于下雨天教室里没有地方放置雨伞，刘明拟设计一个雨伞架，在设计分析
时他不会考虑------------------------------------ ----------（ ）
A．伞架的使用者 B．伞的价格 C．教室的环境 D．伞架的功能结构
小明制作台灯支架需要一节细钢管，下面工具中适合截取、加工这段钢管的
工具是--------------------------------------------------------（ ）
A．①③⑥ B.②⑤⑥ C. ①③④ D. ③④⑥

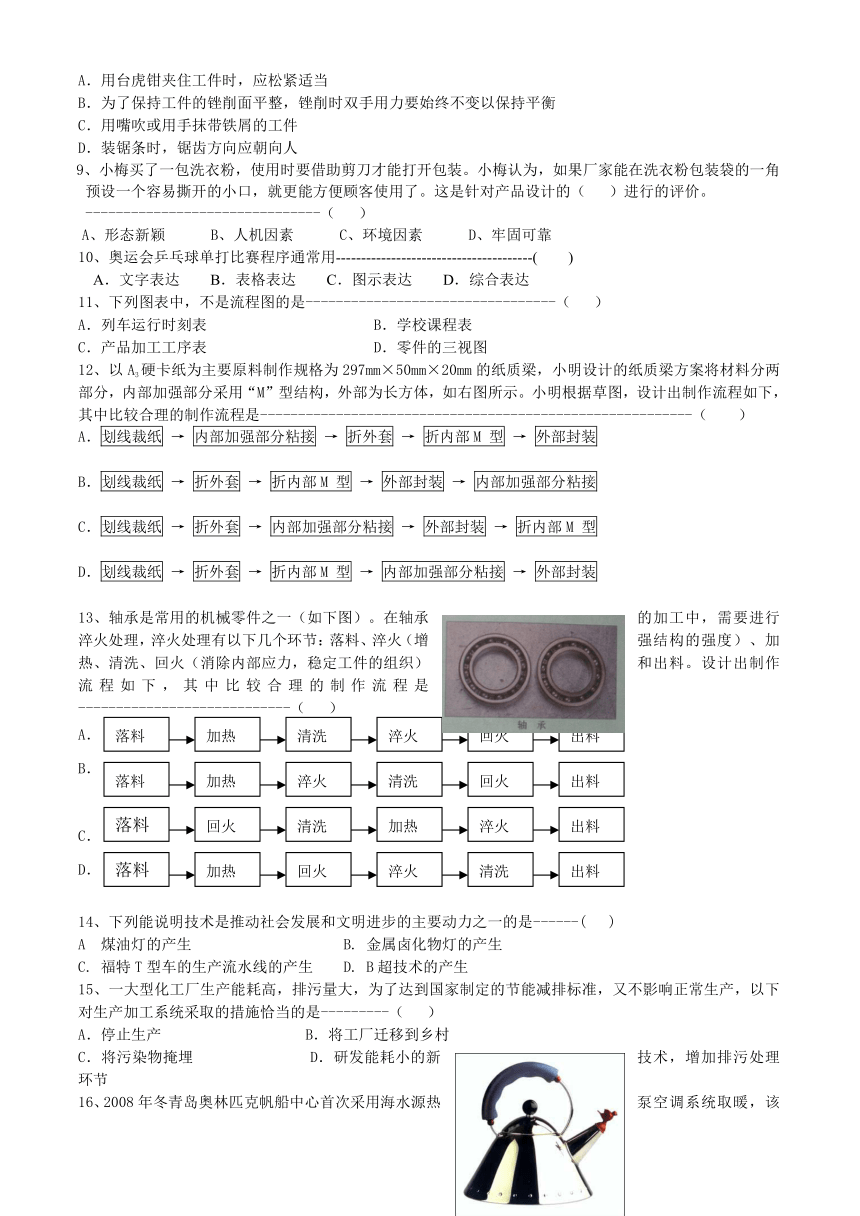

8、下列操作正确的是-------------------------------------------（ ）
A．用台虎钳夹住工件时，应松紧适当
B．为了保持工件的锉削面平整，锉削时双手用力要始终不变以保持平衡
C．用嘴吹或用手抹带铁屑的工件
D．装锯条时，锯齿方向应朝向人
9、小梅买了一包洗衣粉，使用时要借助剪刀才能打开包装。小梅认为，如果厂家能在洗衣粉包装袋的一角预设一个容易撕开的小口，就更能方便顾客使用了。这是针对产品设计的（ ）进行的评价。-------------------------------（ ）
A、形态新颖　 B、人机因素　 C、环境因素 　 D、牢固可靠
10、奥运会乒乓球单打比赛程序通常用---------------------------------------( )
A．文字表达 B．表格表达 C．图示表达 D．综合表达
11、下列图表中，不是流程图的是---------------------------------（ ）
A．列车运行时刻表 B．学校课程表
C．产品加工工序表 D．零件的三视图
12、以A3硬卡纸为主要原料制作规格为297mm×50mm×20mm的纸质梁，小明设计的纸质梁方案将材料分两部分，内部加强部分采用“M”型结构，外部为长方体，如右图所示。小明根据草图，设计出制作流程如下，其中比较合理的制作流程是---------------------------------------------------------（ ）
A．划线裁纸 → 内部加强部分粘接 → 折外套 → 折内部M 型 → 外部封装
B．划线裁纸 → 折外套 → 折内部M 型 → 外部封装 → 内部加强部分粘接
C．划线裁纸 → 折外套 → 内部加强部分粘接 → 外部封装 → 折内部M 型
D．划线裁纸 → 折外套 → 折内部M 型 → 内部加强部分粘接 → 外部封装
13、轴承是常用的机械零件之一（如下图）。在轴承的加工中，需要进行淬火处理，淬火处理有以下几个环节：落料、淬火（增强结构的强度）、加热、清洗、回火（消除内部应力，稳定工件的组织）和出料。设计出制作流程如下，其中比较合理的制作流程是----------------------------（ ）
A．
B．
C．
D．
14、下列能说明技术是推动社会发展和文明进步的主要动力之一的是------( )
A 煤油灯的产生 B. 金属卤化物灯的产生
C. 福特T型车的生产流水线的产生 D. B超技术的产生
15、一大型化工厂生产能耗高，排污量大，为了达到国家制定的节能减排标准，又不影响正常生产，以下对生产加工系统采取的措施恰当的是---------（ ）
A．停止生产 B．将工厂迁移到乡村
C．将污染物掩埋 D．研发能耗小的新技术，增加排污处理环节

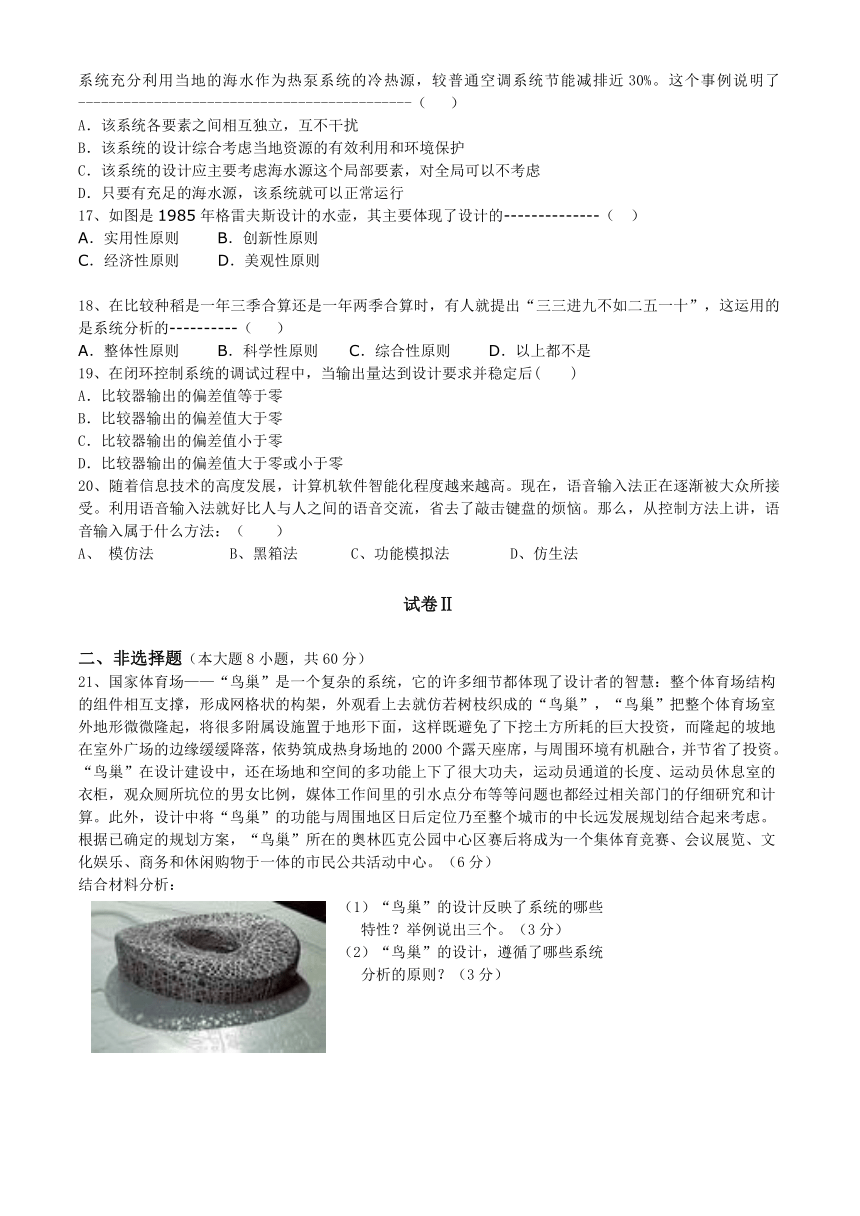

16、2008年冬青岛奥林匹克帆船中心首次采用海水源热泵空调系统取暖，该系统充分利用当地的海水作为热泵系统的冷热源，较普通空调系统节能减排近30%。这个事例说明了--------------------------------------------（ ）
A．该系统各要素之间相互独立，互不干扰
B．该系统的设计综合考虑当地资源的有效利用和环境保护
C．该系统的设计应主要考虑海水源这个局部要素，对全局可以不考虑
D．只要有充足的海水源，该系统就可以正常运行
17、如图是1985年格雷夫斯设计的水壶，其主要体现了设计的--------------（ ）
A．实用性原则 B．创新性原则
C．经济性原则 D．美观性原则
18、在比较种稻是一年三季合算还是一年两季合算时，有人就提出“三三进九不如二五一十”，这运用的是系统分析的----------（ ）
A．整体性原则 　 B．科学性原则　 C．综合性原则　　 D．以上都不是
19、在闭环控制系统的调试过程中，当输出量达到设计要求并稳定后( )
A．比较器输出的偏差值等于零
B．比较器输出的偏差值大于零
C．比较器输出的偏差值小于零
D．比较器输出的偏差值大于零或小于零
20、随着信息技术的高度发展，计算机软件智能化程度越来越高。现在，语音输入法正在逐渐被大众所接受。利用语音输入法就好比人与人之间的语音交流，省去了敲击键盘的烦恼。那么，从控制方法上讲，语音输入属于什么方法：（ ）
A、 模仿法 B、黑箱法 C、功能模拟法 D、仿生法
试卷Ⅱ
二、非选择题（本大题8小题，共60分）
21、国家体育场——“鸟巢”是一个复杂的系统，它的许多细节都体现了设计者的智慧：整个体育场结构的组件相互支撑，形成网格状的构架，外观看上去就仿若树枝织成的“鸟巢”，“鸟巢”把整个体育场室外地形微微隆起，将很多附属设施置于地形下面，这样既避免了下挖土方所耗的巨大投资，而隆起的坡地在室外广场的边缘缓缓降落，依势筑成热身场地的2000个露天座席，与周围环境有机融合，并节省了投资。“鸟巢”在设计建设中，还在场地和空间的多功能上下了很大功夫，运动员通道的长度、运动员休息室的衣柜，观众厕所坑位的男女比例，媒体工作间里的引水点分布等等问题也都经过相关部门的仔细研究和计算。此外，设计中将“鸟巢”的功能与周围地区日后定位乃至整个城市的中长远发展规划结合起来考虑。根据已确定的规划方案，“鸟巢”所在的奥林匹克公园中心区赛后将成为一个集体育竞赛、会议展览、文化娱乐、商务和休闲购物于一体的市民公共活动中心。（6分）
结合材料分析：
（1）“鸟巢”的设计反映了系统的哪些
特性？举例说出三个。（3分）
（2）“鸟巢”的设计，遵循了哪些系统
分析的原则？（3分）

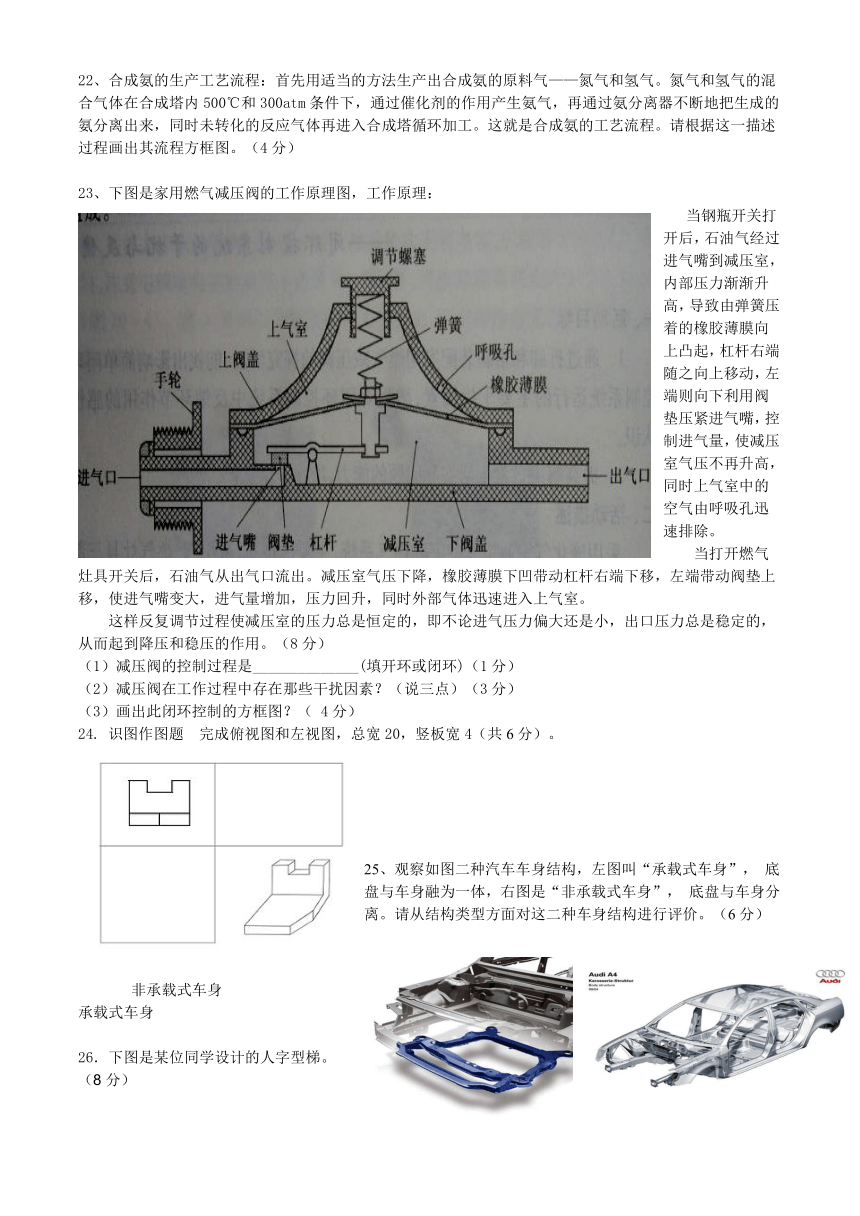

22、合成氨的生产工艺流程：首先用适当的方法生产出合成氨的原料气——氮气和氢气。氮气和氢气的混合气体在合成塔内500℃和300atm条件下，通过催化剂的作用产生氨气，再通过氨分离器不断地把生成的氨分离出来，同时未转化的反应气体再进入合成塔循环加工。这就是合成氨的工艺流程。请根据这一描述过程画出其流程方框图。（4分）
23、下图是家用燃气减压阀的工作原理图，工作原理：
当钢瓶开关打开后，石油气经过进气嘴到减压室，内部压力渐渐升高，导致由弹簧压着的橡胶薄膜向上凸起，杠杆右端随之向上移动，左端则向下利用阀垫压紧进气嘴，控制进气量，使减压室气压不再升高，同时上气室中的空气由呼吸孔迅速排除。
当打开燃气灶具开关后，石油气从出气口流出。减压室气压下降，橡胶薄膜下凹带动杠杆右端下移，左端带动阀垫上移，使进气嘴变大，进气量增加，压力回升，同时外部气体迅速进入上气室。
这样反复调节过程使减压室的压力总是恒定的，即不论进气压力偏大还是小，出口压力总是稳定的，从而起到降压和稳压的作用。（8分）
（1）减压阀的控制过程是______________(填开环或闭环)（1分）
（2）减压阀在工作过程中存在那些干扰因素？（说三点）（3分）
（3）画出此闭环控制的方框图？（ 4分）
24. 识图作图题 完成俯视图和左视图，总宽20，竖板宽4（共6分）。
25、观察如图二种汽车车身结构，左图叫“承载式车身”， 底盘与车身融为一体，右图是“非承载式车身”， 底盘与车身分离。请从结构类型方面对这二种车身结构进行评价。（6分）
非承载式车身 承载式车身
26．下图是某位同学设计的人字型梯。（8分）
据图请回答以下下问题：
（1）模型做完后需要对其进行哪些技术试
验？（2分）
（2）请为他制定一个检测其强度的试验方
案，并写出试验报告。（6分）
27、晓辉家厨房台面空间比较小，做菜时锅盖常找不到地方放置。请模仿厨房台式菜刀架或壁挂式菜刀架的构思，设计一个能够节省空间的锅盖架。
（1）画出锅盖架设计方案的草图，说明你所选用的材料。（4分）
（2）请从结构是否稳固、使用是否方便这两方面，对你所设计的方案作简要说明。（4分）
（3）比较台式锅盖架与壁挂式锅盖架的使用特点，填写下表。（4分）
比较的方面 使用人群 占用空间 可放置锅盖的种类
台式锅盖架 方便儿童取放
壁挂式锅盖架 不方便儿童取放
28、三角架在日常生活中随处可见，如在浴室、书房中。用一段等边角钢，锯割弯曲成90度，在加上一根斜支撑木条，就可以做成一个简易的三角架。（如图）
这一加工过程需要用到哪些工具（答出四种）？（4分）
2、请用方框图表示出三角架的加工流程。（4分）
3、有哪些安全操作要求（答出四条）？（4分）
一、选择题答案
1~5 DDDDA 6~10 BDABC
11~15 DDBCD 16~20 BABAC
21 、（1）
答：“鸟巢”的设计反映了系统的相关性、环境适应性、动态性、目的性。 整个体育场结构的组件相互支撑，形成网格状的构架,这体现了相关性。隆起的坡地在室外广场的边缘缓缓降落，依势筑成热身场地的2000个露天座席，与周围环境有机融合，这体现了环境适应性。“鸟巢”在设计建设中，还在场地和空间的多功能上下了很大功夫，这体现了目的性。“鸟巢”所在的奥林匹克公园中心区赛后将成为一个集体育竞赛、会议展览、文化娱乐、商务和休闲购物于一体的市民公共活动中心，这体现了系统的动态性。
（2）答：“鸟巢”的设计，遵循了系统分析的整体性原则、科学性原则和综合性原则。
22、
23、（1） 闭环控制
（2）答：减压阀在工作过程中存在的干扰因素有：
1．外界大气压的变化。
2．阀垫漏气。
3．弹簧弹性的变化。
4．调节螺塞的松动。
（3）
24、
25、答：
1．右图承载式车身的汽车属壳体结构，没有刚性车架，只是加强了车头，侧围，车尾，底板等部位；车身和底架2共同组成了车身本体的刚性空间结构。承载式车身除了其固有的乘载功能外，还要直接承受各种负荷力的作用。它具有质量小、高度低、装配容易等优点，大部分轿车采用这种车身结构。
2．左图非承载式车身的汽车属框架结构，有刚性车架，又称底盘大梁架。车身本体悬置于车架上，用弹性元件联接。车架的振动通过弹性元件传到车身上，大部分振动被减弱或消除，发生碰撞时车架能吸收大部分冲击力，在坏路行驶时对车身起到保护作用，因此车厢变形小，平稳性和安全性好，而且厢内噪音低。但这种非承载式车身比较笨重，质量大，汽车质心高，高速行驶稳定性较差。
26、
（1）答:模型做完后要进行稳定性试验和强度试验.
（2）答:检测强度的试验报告如下：
①试验名称：人字形梯的强度测试试验报告
②试验目的：测试人字形梯的强度
③试验准备：待测试的人字形梯、不同重量的重物若干、试验记录纸、试验报告书。④试验过程：
把待测人字形梯张开到最大角度并在水平地面上放置平稳。
分别在人字形梯的一侧挂重物，观察并记录人字形梯的破坏情况。
同时在人字形梯的二侧均匀的挂重物，观察并记录人字形梯的破坏情况。
⑤试验总结：人字形梯的强度是多少，达到设计的要求。（或没有达到设计的要求）
27、
（1）答：我选用的设计材料是不锈刚。
（2）答：
1.设计采用刚连接(焊接),锅盖架和墙体之间采用螺钉连接,结构稳固。
2.锅盖只要插入锅盖架即可,使用起来很方便。
（3）
比较的方面 使用人群 占用空间 可放置锅盖的种类
台式锅盖架 方便儿童取放 占用空间较大 少
壁挂式锅盖架 不方便儿童取放 占用空间很小 多
28、（1）
答：这一加工过程需要用到的工具有锯弓（钢锯）、锉刀、钢直尺、划针、台钻、木工锯、台虎钳、样冲、角尺等。
（2）
答：三角架的加工流程图如下：
角刚部分的加工流程图：
支撑木条部分的加工流程：
3．角刚部分和支撑木条部分连接(或组装)起来。
（3）答：安全操作要求有：
1．不准带手套操作。
2．操作时注意力要集中。
3．不能用嘴吹铁屑或用手去抹铁屑。
4．钻床操作时要戴防护眼镜，以防铁屑飞出伤害眼睛；不能用手直接扶持小工件、薄工件，以免造成事故。
5．用台虎钳夹工件时，应松紧适宜，防止损坏工件或夹伤手。
6．锯条安装时松紧适宜，防止崩裂伤到人。
7．禁止用锉刀敲击或撬物易断裂。
第12题图
①斧头
②锤头
⑥钢锯
⑤刨子
④锉刀
③台虎钳
①斧头
出料
回火
淬火
清洗
加热
落料
出料
回火
清洗
淬火
加热
落料
出料
淬火
加热
清洗
回火
落料
出料
清洗
淬火
回火
加热
落料
台式菜刀架
壁挂式菜刀架架
锅盖
原料气体（氮气、氢气）的制取
原料气体（氮气、氢气）送入合成塔合成
条件：500℃和300atm及催化剂
分 离 器
分 离
液 氨
未转化的氮气和氢气
返回到合成塔
调节螺塞、弹簧、杠杆系统
阀 垫
减压室
减压室内的实际气压
设定
气压
弹 簧
进气量
比较器
下料
划线
锉削
钻孔
锯割
弯曲成型
下料
划线
锯割
