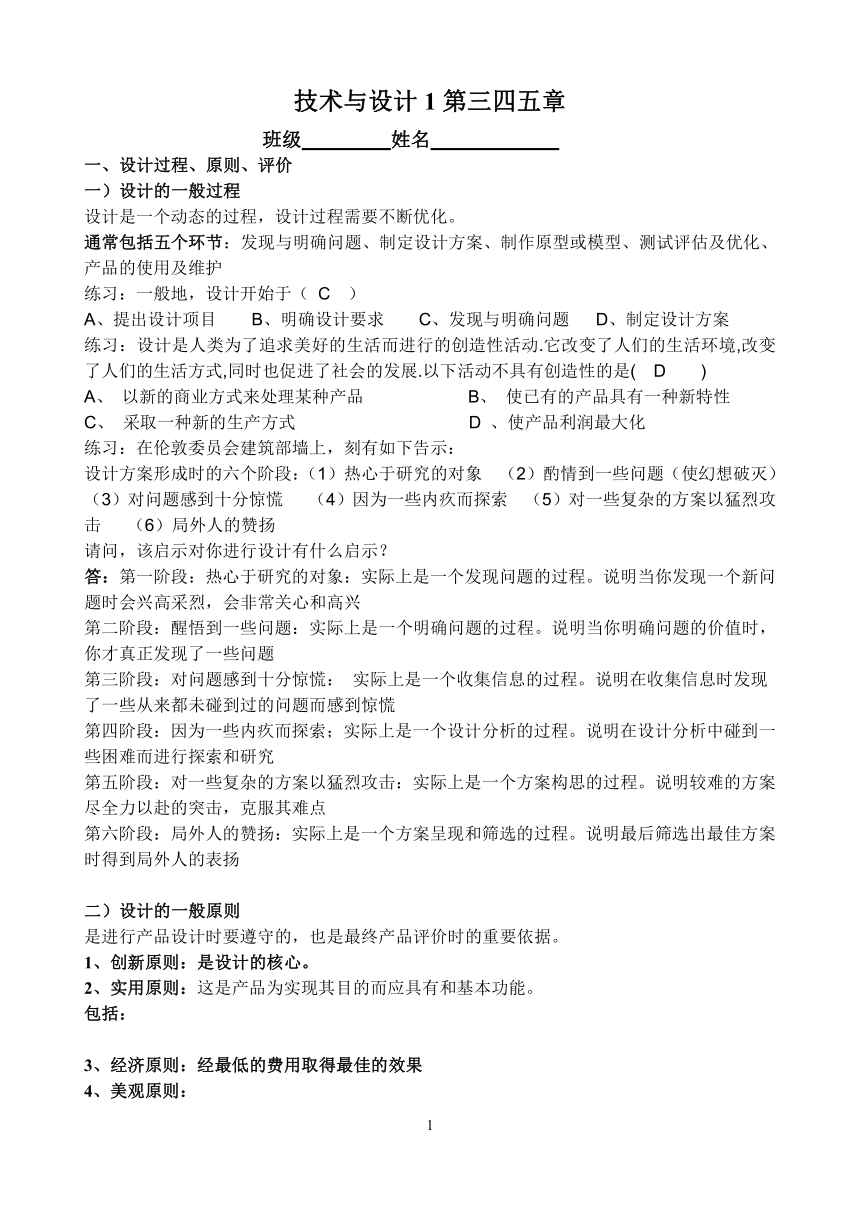

技术与设计1第三四五章
班级 姓名
一、设计过程、原则、评价
一）设计的一般过程
设计是一个动态的过程，设计过程需要不断优化。
通常包括五个环节：发现与明确问题、制定设计方案、制作原型或模型、测试评估及优化、产品的使用及维护
练习：一般地，设计开始于（ C ）
A、提出设计项目 B、明确设计要求 C、发现与明确问题 D、制定设计方案
练习：设计是人类为了追求美好的生活而进行的创造性活动.它改变了人们的生活环境,改变了人们的生活方式,同时也促进了社会的发展.以下活动不具有创造性的是( D )
A、 以新的商业方式来处理某种产品 B、 使已有的产品具有一种新特性
C、 采取一种新的生产方式 D 、使产品利润最大化
练习：在伦敦委员会建筑部墙上，刻有如下告示：
设计方案形成时的六个阶段：（1）热心于研究的对象 （2）酌情到一些问题（使幻想破灭） （3）对问题感到十分惊慌 （4）因为一些内疚而探索 （5）对一些复杂的方案以猛烈攻击 （6）局外人的赞扬
请问，该启示对你进行设计有什么启示？
答：第一阶段：热心于研究的对象：实际上是一个发现问题的过程。说明当你发现一个新问题时会兴高采烈，会非常关心和高兴
第二阶段：醒悟到一些问题：实际上是一个明确问题的过程。说明当你明确问题的价值时，你才真正发现了一些问题
第三阶段：对问题感到十分惊慌： 实际上是一个收集信息的过程。说明在收集信息时发现了一些从来都未碰到过的问题而感到惊慌
第四阶段：因为一些内疚而探索；实际上是一个设计分析的过程。说明在设计分析中碰到一些困难而进行探索和研究
第五阶段：对一些复杂的方案以猛烈攻击：实际上是一个方案构思的过程。说明较难的方案尽全力以赴的突击，克服其难点
第六阶段：局外人的赞扬：实际上是一个方案呈现和筛选的过程。说明最后筛选出最佳方案时得到局外人的表扬
二）设计的一般原则
是进行产品设计时要遵守的，也是最终产品评价时的重要依据。
1、创新原则：是设计的核心。
2、实用原则：这是产品为实现其目的而应具有和基本功能。
包括：
3、经济原则：经最低的费用取得最佳的效果
4、美观原则：

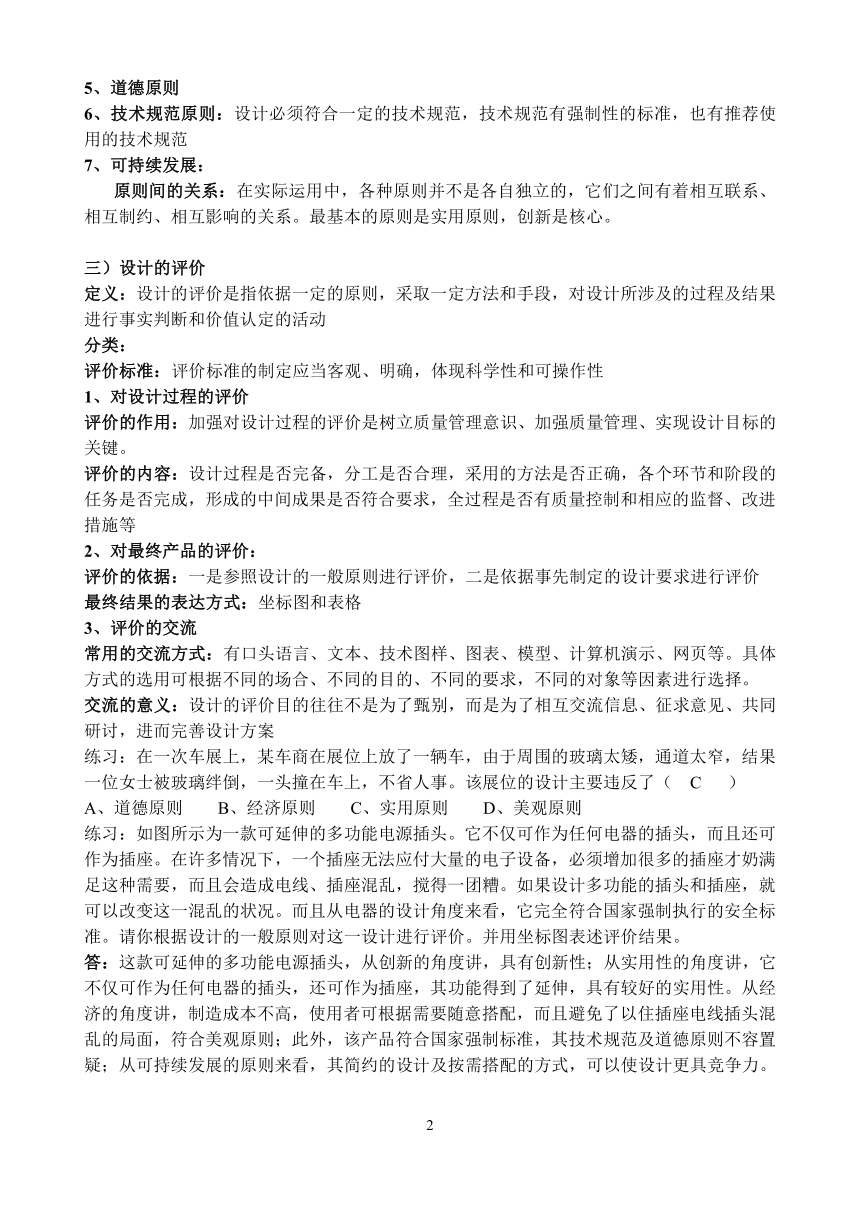

5、道德原则
6、技术规范原则：设计必须符合一定的技术规范，技术规范有强制性的标准，也有推荐使用的技术规范
7、可持续发展：
原则间的关系：在实际运用中，各种原则并不是各自独立的，它们之间有着相互联系、相互制约、相互影响的关系。最基本的原则是实用原则，创新是核心。
三）设计的评价
定义：设计的评价是指依据一定的原则，采取一定方法和手段，对设计所涉及的过程及结果进行事实判断和价值认定的活动
分类：
评价标准：评价标准的制定应当客观、明确，体现科学性和可操作性
1、对设计过程的评价
评价的作用：加强对设计过程的评价是树立质量管理意识、加强质量管理、实现设计目标的关键。
评价的内容：设计过程是否完备，分工是否合理，采用的方法是否正确，各个环节和阶段的任务是否完成，形成的中间成果是否符合要求，全过程是否有质量控制和相应的监督、改进措施等
2、对最终产品的评价：
评价的依据：一是参照设计的一般原则进行评价，二是依据事先制定的设计要求进行评价
最终结果的表达方式：坐标图和表格
3、评价的交流
常用的交流方式：有口头语言、文本、技术图样、图表、模型、计算机演示、网页等。具体方式的选用可根据不同的场合、不同的目的、不同的要求，不同的对象等因素进行选择。
交流的意义：设计的评价目的往往不是为了甄别，而是为了相互交流信息、征求意见、共同研讨，进而完善设计方案
练习：在一次车展上，某车商在展位上放了一辆车，由于周围的玻璃太矮，通道太窄，结果一位女士被玻璃绊倒，一头撞在车上，不省人事。该展位的设计主要违反了（ C ）
A、道德原则 B、经济原则 C、实用原则 D、美观原则
练习：如图所示为一款可延伸的多功能电源插头。它不仅可作为任何电器的插头，而且还可作为插座。在许多情况下，一个插座无法应付大量的电子设备，必须增加很多的插座才奶满足这种需要，而且会造成电线、插座混乱，搅得一团糟。如果设计多功能的插头和插座，就可以改变这一混乱的状况。而且从电器的设计角度来看，它完全符合国家强制执行的安全标准。请你根据设计的一般原则对这一设计进行评价。并用坐标图表述评价结果。
答：这款可延伸的多功能电源插头，从创新的角度讲，具有创新性；从实用性的角度讲，它不仅可作为任何电器的插头，还可作为插座，其功能得到了延伸，具有较好的实用性。从经济的角度讲，制造成本不高，使用者可根据需要随意搭配，而且避免了以住插座电线插头混乱的局面，符合美观原则；此外，该产品符合国家强制标准，其技术规范及道德原则不容置疑；从可持续发展的原则来看，其简约的设计及按需搭配的方式，可以使设计更具竞争力。
HYPERLINK "http://image./i ct=503316480&z=0&tn=baiduimagedetail&word=%B6%E0%B9%A6%C4%DC%B5%E7%D4%B4%B2%E5%CD%B7&in=31438&cl=2&cm=1&sc=0&lm=-1&pn=20&rn=1&di=2686292772&ln=29" \t "_blank"
二、发现与明确问题
一）发现问题
发现问题的重要性：
问题的来源：第一种：人类生存活动中必然会遇到的问题。
第二种：由别人给出问题，设计者必须针对问题寻求解决方案。
第三种：基于一定的目的由设计者自己主动发现问题，并试图解决它。
发现问题的途径的方法：（1）观察日常生活（2）通过文献、问卷调查、询问等方法搜集和分析信息（3）技术研究和技术试验
练习：两年前，当安德鲁．戈登介绍自己的小发明“桌子防摇器”时，在电视节目中做嘉宾的商业专家们捧腹大笑，说他的想法是“最荒诞”。但现在“桌子防摇器”在网上热卖，已经赚到了50万英镑。戈登的“桌子防摇器”是8个塑料片制成的小装置，可根据桌子的摇晃程度进行调整，垫平桌脚，也可以用来平衡洗衣机、书柜、花架等。安德鲁说，关于“防摇器”的想法纯属偶然。“有一次，我和一个朋友喝啤酒，突然发现酒吧桌子下垫着几张餐巾纸。原来桌子总是摇晃，只好用这种方法把桌子垫平。于是我开始构思一种小装置。”戈登回忆说。
根据案例，谈谈戈登的设计针对的是什么问题？这个问题从何而来？除了这种发现问题的途径外，还有哪些常用的发现问题的方法？
答：戈登的设计针对的是：发现酒吧桌子下垫着几张餐巾纸，原来桌子总是摇晃
：主动观察日常生活
其他发现问题的途径：收集和分析信息 ， 技术研究与技术试验
二）明确问题
明确问题的内容：问题本身的表述，问题产生的原因，提出问题的目的等
明确问题的价值：其价值的判断主要取决于问题的科学性、先进性、普遍性、重要性、可能性及能效性等。
明确限制条件：一是设计对象的特点和问题解决的标准；二是设计者的技术能力与条件
制定设计要求：P88
设计计划书和时间进度计划表：包括五个基本的环节或步骤
练习：黄明是一个汽车模型的爱好者，他收集了很多车模，但是如何把它们展示出来成了一个问题，因此黄明想制作一个展示柜，用来摆放车模。
（1）收集有关“展示柜”设计所需要信息，你主要通过哪些渠道、采取哪些方法获得？
（2）请帮黄明列出展示柜的设计要求。
（3）如果请你来设计制作，你认为在具体过程中受到哪些方面的限制。
（4）根据上题所述，明确问题所受到的限制后，请为你设计的展示柜制定一份设计计划书。
答：（1）可以通过用户调查、专家咨询、查阅图书资料、收听收看广播电视、浏览互联网等渠道收集有关的信息。采取文献法、问卷调查法、询问法等方法获得信息。
（2）功能要求：能够存放他收藏的汽车模型，并且得到展示
结构要求：类似于橱窗式，有玻璃门可以打开
外观要求：美观，具有一定装饰效果
材料要求：以木质和玻璃为主
体积要求：尽量不要占太大空间
（3）从设计对象和设计者两方面考虑
就设计对象而言，受到功能、耐用性、成本、环境等限制，如要考虑到是在学校里使用就不能做得太花俏，（简单举例）
就设计者而言，作为中学生我们在设计这方面的知识和技能还不足，另外还受到材料工具等的限制
（4）略
三、方案的构思及其方法
什么是方案构思：案的构思是指人们在一定的调查研究和设计分析的基础上，通过思考将客观存在的各要素按照一定的规律架构起来，形成一个完成的抽象物，并采用图、模型、语言、文字等方式呈现思维过程。
五个小环节：
设计分析的基本思路：首先要抓住设计需要考虑的主要因素（即“人”、“物”、“环境”三方面的分析）
其实对设计对象本身，必须了解它的各个组成的作用以及它们之间的关系，在此基础上，对产品的各个组成部分进行分析。
产品设计的三要素：
标准件：经过优选、简化、统一并给以标准代号的零件或部件。包括紧固件、连接件、
密封件、滚动轴承、滚针轴承、螺孔和型材7大类。
使用标准件的好处：采购方便；直接使用，简化制作过程；相对便宜，从而降低产品成本；实现通用通换，易维护。
常用的方案构思方法：草图法、模仿法、联想法、奇特性构思法
方案的比较和筛选：抓住设计的核心与关键是权衡设计方案的必要条件。
方案比较常用实用、美观、创新、稳定性、安全性、环保性、加工难易程度、经济成本作为权衡指标。
练习：设计一把离家较远的水库钓鱼用的小凳子，从设计分析的三要素考虑，设计这一凳子需要明确的主要问题是（ D ）
A、价格低廉 B、易于制作 C、美观大方 D、携带方便
练习：以下是设计分析所要考虑的因素，也是设计的要求是（ B ）
A、美观、实用、经济 B、结构、功能、安全性
C、人、物、环境 D、高效、健康、舒适
练习：构思过程中产生的设计想法，即想法必须具体化，通常的表达方式是（C ）
A、模型 B、文字 C、图表 D、草图
练习：迪斯尼乐园的路径设计在1971年获得世界最佳设计奖。你知道这个设计方案是怎样形成的吗？世界著名的建筑大师格罗培斯在修改了50多次设计方案后仍不满意，于是他驱车在法国乡间公路上奔驰。这一带是法国的葡萄产区，不少葡萄园主把葡萄摘下来在路边叫卖，但却很少有人问津。而一位老太太因年迈无法照料葡萄园，采用了让人们自行投钱，自行摘葡萄的方法叫卖，这样反而招来了大量的客人，每年都是最先将葡萄卖完。格罗培斯突然找到了设计的灵感：立即给遇斯尼乐园的工程部发去电报“撒上草籽，提前开放”。在乐园提前开放的半年中，草地被踩出许多小道，有宽有窄，优雅自然。格罗培斯以这些踩出来的小道为蓝本，就形成了这个世界最佳设计。请分析格罗培斯迪斯尼乐园路径设计方案的构思方式。(联想法)
练习：在台风天,撑伞走在路上,伞很容易被风吹翻顶,李女士就想出来用一条铝质的链条一端固定在伞尖上,另一勾在伞柄上,用手握住,这样刮风的时候,由于链条固定住了伞面,雨乎不容易被吹翻.万一雨伞被吹翻,可以调整链条的位置,快速把吹翻的伞面翻转过来,很方便.除了这个方法,还可以在伞内靠近伞边缘的伞骨上缝上一段绳子,撑开雨伞时用手握住这根垂下来的绳子，这样也能起到防风的作用．请问，这里李女士所使用的方案构思方法是（　B　）
A、模仿法 B、联想法 C、草图法 D、奇特性构思法
