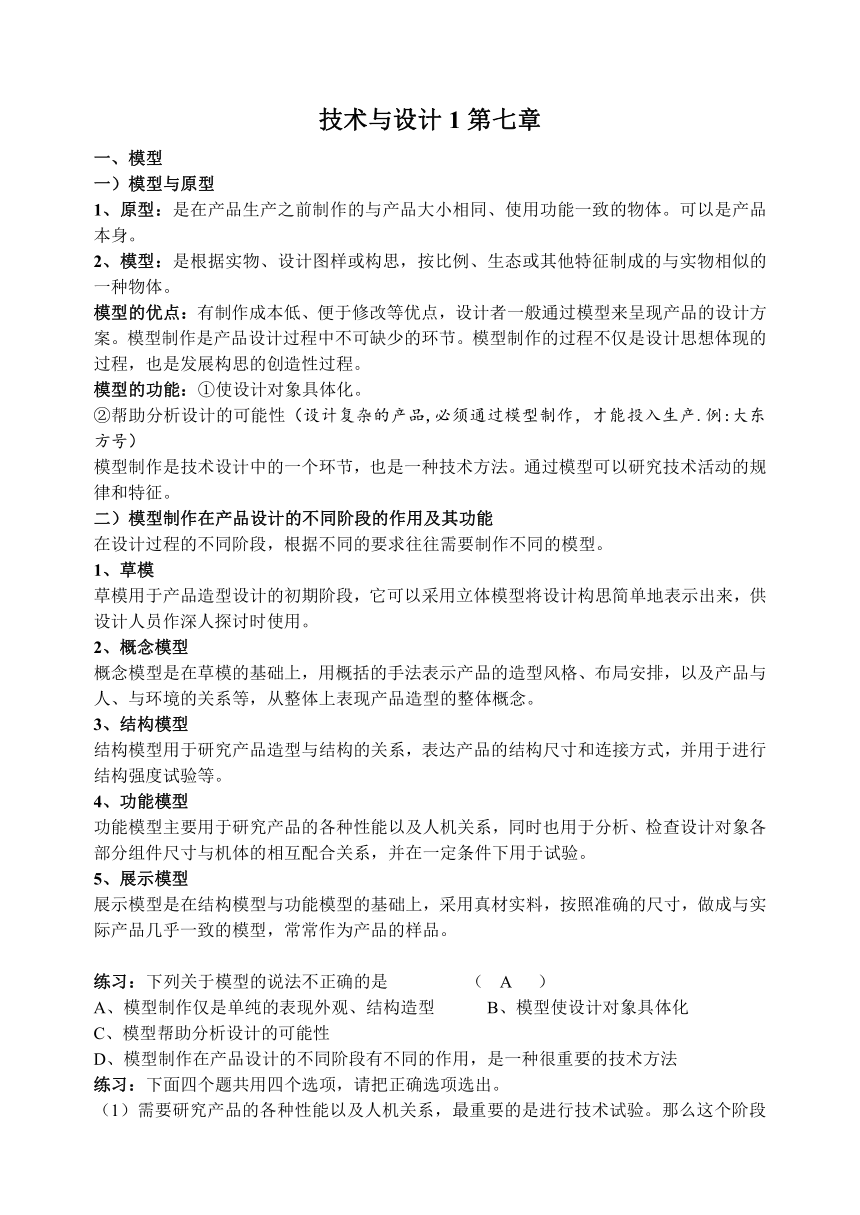

技术与设计1第七章
一、模型
一）模型与原型
1、原型：是在产品生产之前制作的与产品大小相同、使用功能一致的物体。可以是产品本身。
2、模型：是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。
模型的优点：有制作成本低、便于修改等优点，设计者一般通过模型来呈现产品的设计方案。模型制作是产品设计过程中不可缺少的环节。模型制作的过程不仅是设计思想体现的过程，也是发展构思的创造性过程。
模型的功能：①使设计对象具体化。
②帮助分析设计的可能性（设计复杂的产品,必须通过模型制作，才能投入生产.例:大东方号）
模型制作是技术设计中的一个环节，也是一种技术方法。通过模型可以研究技术活动的规律和特征。
二）模型制作在产品设计的不同阶段的作用及其功能
在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型。
1、草模
草模用于产品造型设计的初期阶段，它可以采用立体模型将设计构思简单地表示出来，供设计人员作深人探讨时使用。
2、概念模型
概念模型是在草模的基础上，用概括的手法表示产品的造型风格、布局安排，以及产品与人、与环境的关系等，从整体上表现产品造型的整体概念。
3、结构模型
结构模型用于研究产品造型与结构的关系，表达产品的结构尺寸和连接方式，并用于进行结构强度试验等。
4、功能模型
功能模型主要用于研究产品的各种性能以及人机关系，同时也用于分析、检查设计对象各部分组件尺寸与机体的相互配合关系，并在一定条件下用于试验。
5、展示模型
展示模型是在结构模型与功能模型的基础上，采用真材实料，按照准确的尺寸，做成与实际产品几乎一致的模型，常常作为产品的样品。
练习：下列关于模型的说法不正确的是 （ A ）
A、模型制作仅是单纯的表现外观、结构造型 B、模型使设计对象具体化
C、模型帮助分析设计的可能性
D、模型制作在产品设计的不同阶段有不同的作用，是一种很重要的技术方法
练习：下面四个题共用四个选项，请把正确选项选出。
（1）需要研究产品的各种性能以及人机关系，最重要的是进行技术试验。那么这个阶段的模型应该是（ D ）。
（2）张晓红构思了一个婴儿摇篮，现想进一步分析产品的结构和连接方法，他应制作出（ C ）。
（3）能清晰地表达产品的结构尺寸和连接方法，并用于进行结构强度试验的模型属于（ C ）。
（4）在造型设计的初期阶段，采用（A ）模型将设计构思简单的表达出来，供设计人员深入探讨时使用。
A、草模 B、概念模型 C、结构模型 D、功能模型
练习：模型制作是技术设计中的一个环节，也是一种技术方法。制作原形或模型是进行产品设计一般过程中的 （ C ）
A、第一环节 B、第二环节 C、第三环节 D、第四环节
练习：指出下图哪个是结构模型 （ D ）
练习：下列说法不正确的是（ A ）
A、产品设计的过程一定要经历了这五个模型制作的过程
B、草模用于技术产品造型设计的初期阶段，它的作用主要是帮设计者发展构思
C、原型广泛应用于新产品的开发中，有时就是最终产品
D、模型（model）是一种实体设计语言
二、工艺
一）艺的含义和常用工艺的种类
1、工艺：是利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。
2、工艺的种类：有加工工艺、装配工艺、检测工艺、 铸造工艺、表面处理工艺等。
3、工艺的作用：保证产品质量，提高生产效率；影响产品的功能、强度、外观
二）金工常用的工具和设备：
金工工艺：包括划线、锯割、锉削、钻孔、连接和表面处理等等。
1、划线：就是在待加工的材料上用相应的工具划出加工部件的轮廓线或基准点或基准线。
一般步骤：①划出基准②划尺寸线③划轮廓线④冲眼。
划线工具一般有：划针、钢直尺、角尺、划规和样冲等。各类工具的操作要领详见P144
2、锯割
锯条的选择与安装：软、厚材料选用粗齿锯条；硬、厚材料选用细齿锯条；安装时锯齿朝前。
起锯方法：起锯时用左手大拇指贴住锯条，起锯角要小，防止锯齿崩裂。行程要短，压力要小，当陷入工件2—3毫米时，才能逐渐正常锯割。
操作要领：1、站位和握锯姿势要正确，2、推锯加压，回拉不加压，3、锯程要长，4、推拉要有节奏 （P145）
3、锉削
操作要领：1、锉削时要注意身体和手臂动作的协调，2、在推锉过程中，左手的施压要由大变小，右手的施压要由小变大，使锉刀平衡而不上下摆动。
4、钻孔：
钻孔的操作步骤：①划线定位 ②装夹工件③装夹钻头④钻孔。
安全操作警示：二要（操作时要集中注意力；要戴防护眼睛；）二不（不准带手套操作；不能用手直接扶持小工件、薄工件，以免造成伤害事故。）
5、连接：通过固定连接和半固定连接的方法可以实现金属件之间的连接。详见P148
螺纹加工方法及工具：内螺纹（攻丝，丝锥及丝锥扳手） 外螺纹（套丝，板牙和扳手）
6、表面处理：为防止金属制品表面生锈腐蚀，提高产品的美观程度，通常需要对金属表面进行处理。
常见的金属表面处理方法有：表面刷光、喷涂油漆、镀层等。
[表面刷光工序]：准备（清除毛刺和铁屑）→粗处理（用细锉锉平金属表面）→细处理（用精细级金刚砂纸打磨）
[喷涂油漆]：一般先检验所选用的油漆对金属表面的适用性，然后涂防锈漆，再油漆喷涂。
[镀层]：可以在金属表面涂上一层塑料，也可以采用电镀的方面
练习：下列有关工艺的一般过程的描述中，正确的是( D )
A、所有产品的工艺过程都一样
B、总装配是工艺过程的最后一个环节
C、工艺过程各环节中，只有零件加工环节一般包含检测工艺
D、完成工艺过程各环节都需要一定操作技能
练习：小明把坏了的电脑拿到电脑公司，经检查发现，是由于显卡上的一个电子元件松脱了，这时最好进行操作是 （ C ）
A、黏结 B、气焊 C、锡焊 D、电焊
练习：在进行锯割和锉削操作时，工件通常用台虎钳固定，在使用台虎钳的过程中，不正确的注意事项是 （ A ）
A、为了夹紧工件时，一般用手锤敲击手柄或套上长管子来扳手柄
B、工件尽量夹在钳口中部，以使钳口受力均匀
C、不要在活动钳身的光滑表面进行敲击作业，以免降低配合性能
D、强力作业时，应使作用力朝向固定钳身
练习：锉削运动是（ D ）
A、向前和向下推产生切削 B、向前向后都在切削
C、向后退回时进行切削 D、向前时进行切削
练习：锯割时，首先是要注意起锯，起锯要领的掌握关系到锯割的质量。要领1：定
位；要领2：起锯。常言道：“定位是关键，拉锯要稳健。”锯割的基本操作流程为 ( D )
A、左手握住工件一右手持锯，快速锯割
B、右手持锯，缓慢拉锯一锯条在锯割线边的适当位置一左手握住工件
C、锯条在锯割线边的适当位置一左右手持锯一启动锯割
D、右手持锯一锯条在锯割线边的适当位置一左手拇指甲挡住锯条定位一右手持
锯，缓慢拉锯
练习：下面有关钳工的描述不正确的是( D )
A、钳工基本操作有画线、锯割、锉削、攻丝、套丝等
B、钳工画圆前要用样冲在材料上冲出圆心
C、锯割时，推力和压力主要由右手控制，左手主要配合右手扶正锯弓。
D、锯割时，锯割软材料要慢些，锯割硬材料要快些。
练习：通过固定连接和半固定连接可以实现金属件之间的连接，采用什么连接方法应有连接材料和使用场合决定，以下连接方法不是很恰当的是（ C ）。
A、王囡用气焊方法连接自行车车架
B、王丽勤用平头螺丝把电风扇扇头固定到轴上
C、有间隙存在的铝板间王昊用铆接固定
D、自行车的座垫高度经常需要调整，刘国良用螺栓螺母进行固定
练习：锯条是锯割操作中比较易损坏的消耗品，请你分析造成锯条折断的三种可能的原因。
答：①锯条安装不当 ②工作装夹不正确 ③锯割时压力过大或突然加压 ④强行纠正歪斜的锯缝 ⑤调换新锯条后，仍在原锯缝过猛地锯下，受卡后被拉断 ⑥锯条中间成局部磨损或中途停止使用后，手锯未从工件中取出而碰断。
三、制作模型
制作模型时，需要根据设计方案和已有条件选择加工工艺，并能正确、安全操作设备。好的设计方案，还需要有好的工艺和正确、安全实施工艺作为保证。
模型制作的一般步骤：
①选择合适的材料 ②准备适当的工具和加工设备。 ③按设计图样划线 ④对材料进行加工 ⑤装配 ⑥进行表面处理 ⑦对产品进行评价 ⑧对设计方案进行修改，做成展示模型。
在模型或原型制作完成之后，根据审美的需要，一般要对产品的外观加以一定的润色，以使产品更美观，更符合人们的心理需求。
练习：如右图所示为挂在床边的床头柜。
（1）若由你制作该床头柜，则需要哪些材料与工具？
（2）请写出制作的具体步骤。
答：（1）材料：木板、铁丝、钉子、木胶等
工具：木锯、木工尺、刨、铅笔、羊角锤、老虎钳等
（2）①下料划线
②锯割并刨平，用铁灯、胶水连接木板完成托盘的制作。
③用老虎氏完成两个挂钩的制作，并将其转入木块中。
④连接托盘和两个挂钩部分。
⑤进行表面的装饰的改进。
例3教室的课桌椅是木制的，用了一段时间后，发现其中一张小方凳会摇动。技术
课代表分析了凳子摇动的原因，其中是一个榫头有松动，技术课代表确定用三角板固定
方案，一名同学找来一块长方形铝板，但这块长方形铝板大很多。通过取材下料，加工成
符合要求的三角板，用螺丝固定，经过测试，非常牢固。
A、
B、
C、
D、
