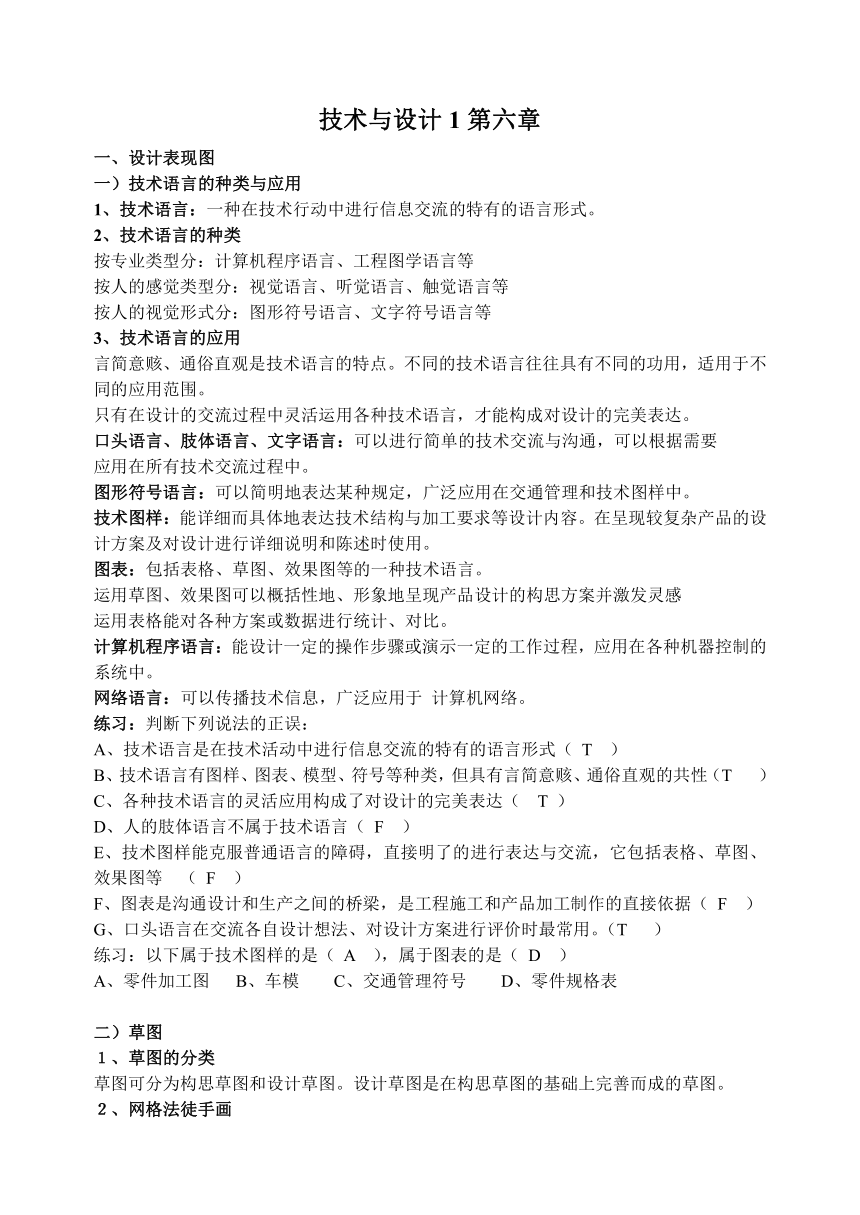

技术与设计1第六章
一、设计表现图
一）技术语言的种类与应用
1、技术语言：一种在技术行动中进行信息交流的特有的语言形式。
2、技术语言的种类
按专业类型分：计算机程序语言、工程图学语言等
按人的感觉类型分：视觉语言、听觉语言、触觉语言等
按人的视觉形式分：图形符号语言、文字符号语言等
3、技术语言的应用
言简意赅、通俗直观是技术语言的特点。不同的技术语言往往具有不同的功用，适用于不同的应用范围。
只有在设计的交流过程中灵活运用各种技术语言，才能构成对设计的完美表达。
口头语言、肢体语言、文字语言：可以进行简单的技术交流与沟通，可以根据需要
应用在所有技术交流过程中。
图形符号语言：可以简明地表达某种规定，广泛应用在交通管理和技术图样中。
技术图样：能详细而具体地表达技术结构与加工要求等设计内容。在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时使用。
图表：包括表格、草图、效果图等的一种技术语言。
运用草图、效果图可以概括性地、形象地呈现产品设计的构思方案并激发灵感
运用表格能对各种方案或数据进行统计、对比。
计算机程序语言：能设计一定的操作步骤或演示一定的工作过程，应用在各种机器控制的系统中。
网络语言：可以传播技术信息，广泛应用于 计算机网络。
练习：判断下列说法的正误：
A、技术语言是在技术活动中进行信息交流的特有的语言形式（ T ）
B、技术语言有图样、图表、模型、符号等种类，但具有言简意赅、通俗直观的共性（T ）
C、各种技术语言的灵活应用构成了对设计的完美表达（ T ）
D、人的肢体语言不属于技术语言（ F ）
E、技术图样能克服普通语言的障碍，直接明了的进行表达与交流，它包括表格、草图、效果图等 （ F ）
F、图表是沟通设计和生产之间的桥梁，是工程施工和产品加工制作的直接依据（ F ）
G、口头语言在交流各自设计想法、对设计方案进行评价时最常用。（T ）
练习：以下属于技术图样的是（ A ），属于图表的是（ D ）
A、零件加工图 B、车模 C、交通管理符号 D、零件规格表
二）草图
１、草图的分类
草图可分为构思草图和设计草图。设计草图是在构思草图的基础上完善而成的草图。
２、网格法徒手画

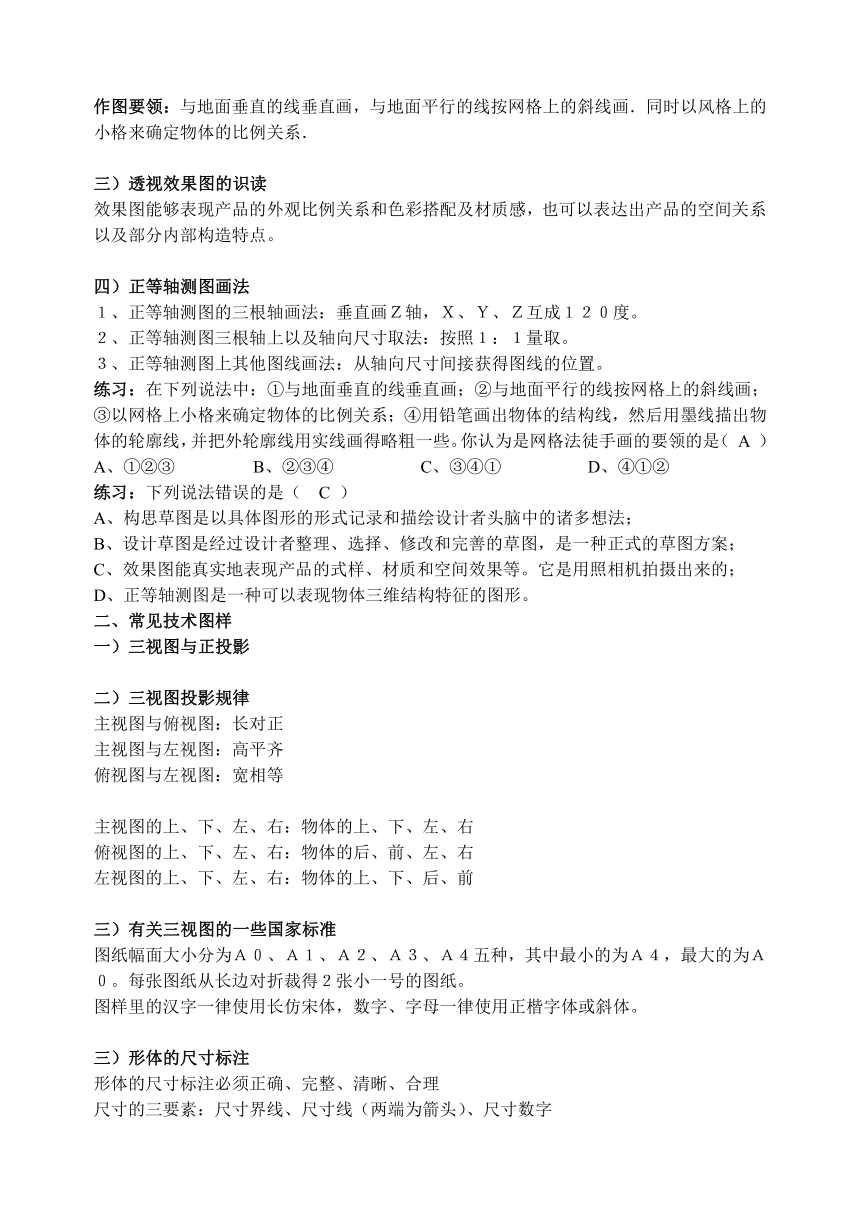

作图要领：与地面垂直的线垂直画，与地面平行的线按网格上的斜线画．同时以风格上的小格来确定物体的比例关系．
三）透视效果图的识读
效果图能够表现产品的外观比例关系和色彩搭配及材质感，也可以表达出产品的空间关系以及部分内部构造特点。
四）正等轴测图画法
１、正等轴测图的三根轴画法：垂直画Ｚ轴，Ｘ、Ｙ、Ｚ互成１２０度。
２、正等轴测图三根轴上以及轴向尺寸取法：按照１：１量取。
３、正等轴测图上其他图线画法：从轴向尺寸间接获得图线的位置。
练习：在下列说法中：①与地面垂直的线垂直画；②与地面平行的线按网格上的斜线画；③以网格上小格来确定物体的比例关系；④用铅笔画出物体的结构线，然后用墨线描出物体的轮廓线，并把外轮廓线用实线画得略粗一些。你认为是网格法徒手画的要领的是（ A ）A、①②③　 B、②③④　 C、③④①　 D、④①②
练习：下列说法错误的是（ C ）
A、构思草图是以具体图形的形式记录和描绘设计者头脑中的诸多想法；
B、设计草图是经过设计者整理、选择、修改和完善的草图，是一种正式的草图方案；
C、效果图能真实地表现产品的式样、材质和空间效果等。它是用照相机拍摄出来的；
D、正等轴测图是一种可以表现物体三维结构特征的图形。
二、常见技术图样
一）三视图与正投影
二）三视图投影规律
主视图与俯视图：长对正
主视图与左视图：高平齐
俯视图与左视图：宽相等
主视图的上、下、左、右：物体的上、下、左、右
俯视图的上、下、左、右：物体的后、前、左、右
左视图的上、下、左、右：物体的上、下、后、前
三）有关三视图的一些国家标准
图纸幅面大小分为Ａ０、Ａ１、Ａ２、Ａ３、Ａ４五种，其中最小的为Ａ４，最大的为Ａ０。每张图纸从长边对折裁得２张小一号的图纸。
图样里的汉字一律使用长仿宋体，数字、字母一律使用正楷字体或斜体。
三）形体的尺寸标注
形体的尺寸标注必须正确、完整、清晰、合理
尺寸的三要素：尺寸界线、尺寸线（两端为箭头）、尺寸数字
尺寸单位：以毫米（mm）为单位时，一律不注写单位，否则必须注明
尺寸数字书写
圆的半径或直径的标注
练习：将下列表格填写完整：
图线型式 图线名称 图线的主要用途
细实线 尺寸界线和尺寸线
虚线 不可见轮廓线
粗实线 可见轮廓线
点画线 对称轴线
练习：在对形体进行尺寸标注时，下列说法错误的是：（ D ）
A、形体尺寸标注的是形体各结构块的真实大小和相对位置；
B、尺寸标注必须正确无误，尺寸注写必须符合国家标准，尺寸数字默认以毫米为单位；
C、可以利用形体的轮廓线、轴线或对称中心线作为尺寸界线；
D、尺寸线可以画在形体轮廓线、轴线或对称中心线的延长线上。
练习：根据立体图画出对应的三视图
练习：在图纸上标注尺寸时，水平方向的尺寸数字字头朝上，垂直尺寸数字写在尺寸线的左侧且字头向（ A ）A、左 B、右 C、上 D、下
练习：请看下右实物图，在俯视图和左视图中把应该画成虚线的线条上作上小“×”标记，并根据已有的两个视图画出主视图；并标注长（50mm）、宽（26mm）、高（32mm）。
三）常见技术行业图样
一）机械加工图
机械加工图是机械加工的主要依据，除了符合正投影、投影规律等一般原则外，还应符合标准的图框格式、标题栏、技术要求等。
组成：
练习：金属材料的零件画剖视图时，下列理解不正确的是（ C　）
A、物体被剖开后，用粗实线画出物体的剖面轮廓及剖切平面后的可见轮廓。
B、剖面线与水平线成45度角。 C、剖面线采用粗实线画。
D、剖切平面是假象的，在一个视图上取剖视，不影响其它视图的投影。
二）电子线路图：
电子线路图是指用图形符号和线段组成的电子工程图，主要用于表达电子元件及设备的线路原理或安装要求等。
练习：学校新建教学楼由于走廊较长，楼梯口又在楼的一头，需在临时使用的一楼上安装照明灯。为了节约能源及时关灯，向设计者提出了如下要求：在楼中间只安一个灯泡；学生或老师无论从楼的那一端开或关都可以接通和断开开关；这样可以在这头开灯，走到另一头关灯。请你帮助设计一下，将电路图画在下面。
50
50
35
R12.5
