常见结构的认识
科罗拉多大峡谷

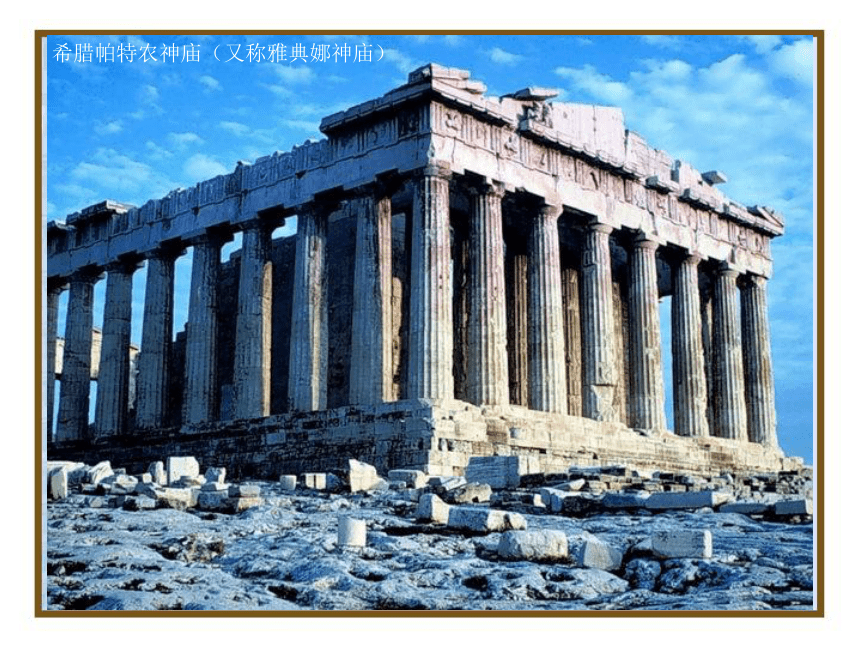

希腊帕特农神庙（又称雅典娜神庙）

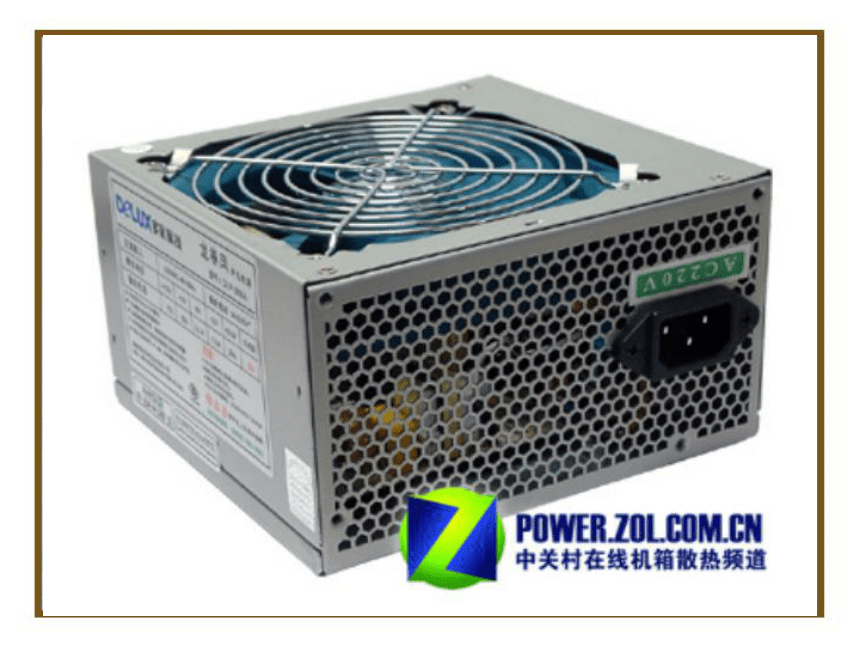

世界上任何事物都存在结构,结构多种多样且决定着事物存在的性质。
结构（structure)：是指事物的各个组成部分之间的有序搭配和排列。
案例分析
苍耳子与尼龙搭扣
鸟与飞机
鹰眼与导弹跟踪系统
【思考】
1、为什么要研究结构？
2、生产生活中还有哪些产品的结构是受到自然界事物结构的启发而产生的？
3、我们人类好多地方不如动物,不能象鸟一样在空中自由飞翔,不能象鱼一样在水中欢快游荡,奔跑速度不如狗，打斗力气不如虎。人类凭什么能成为动物界的统治者呢
结构与力
从力学角度来说, 结构是指可承受一定力的架构形态, 它可以抵抗能引起形状和大小改变的力。
每个物体都有它的特定的架构形态，这种架构形态体现着它的结构。
物理学与通用技术研究力的角度不同,物理学往往研究外力,把物体当质点,哪怕是地球,在研究它绕太阳转动时,仍把它当作质点。
而技术学则关注一个物体内部受力情况。
当一个结构受到外力作用时,内部各质点之间的相互作用会发生改变, 产生一种抵抗的力 , 称为内力。
应力是构件的单位横截面上所产生的内力。
当应力达到某一极限值时, 结构就会遭到破坏。用公式表示应力为：σ =F/s, 其中 ,F 是内力 ,S 是受力面积 , σ是应力。
拉 力 物体所承受的拉拽力
压 力 挤压物体的力
剪切力 两个距离很近 ,大小相等,方向相反,且作用于同一物体上的平行力
扭转力 反方向向物体两端均匀施力 ,使物体发生扭转形变的力
弯曲力 作用于物体 ,使它产生弯曲的力
构件的基本受力形式：拉力、压力、剪切力、扭转力和弯曲力。
小实验：
比较不同形状的纸板承受压力的大小
回答问题：
1、哪种情况下纸板的抗压能力最强
2、举例说明这一结论在实际应用中有什么意义。
3、如果把纸板折成瓦楞状,试验结果会发生什么变化？
３.结构的类型
实体结构、框架结构、壳体结构
实体结构：结构体本身是实心的，它的受力特点是：外力分布在整个体积中，如实心墙，大坝。
框架结构：结构体由细长的构件组成的结构。受力特点：支撑空间而不充满空间。如铁架塔，建筑用脚手架，厂房的框架。

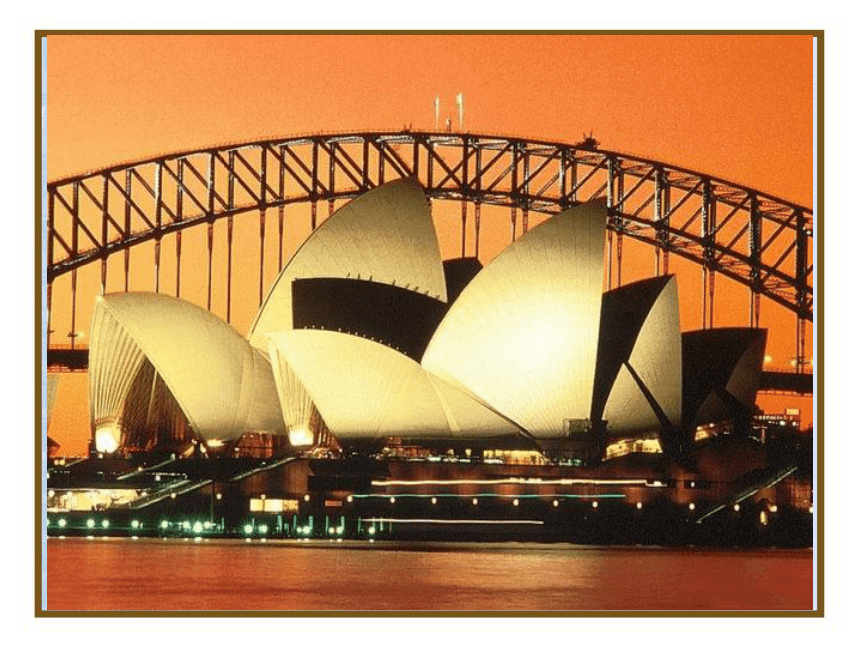

壳体结构：通常是指层状的结构。受力特点是：外力作用在结构体的表面上，如摩托车手的头盔，飞机的外壳，贝壳。
实体结构：结构体本身是实心的
受力特点：外力分布在整个体积中，如实心墙，大坝。
框架结构：结构体由细长的构件组成的结构
受力特点：支撑空间而不充满空间。如铁架塔，建筑用脚手架，厂房的框架。
壳体结构：通常是指层状的结构
受力特点：外力作用在结构体的表面上，如摩托车手的头盔，飞机的外壳，贝壳。
作业：
Ｐ11.3
