三视图的尺寸标注

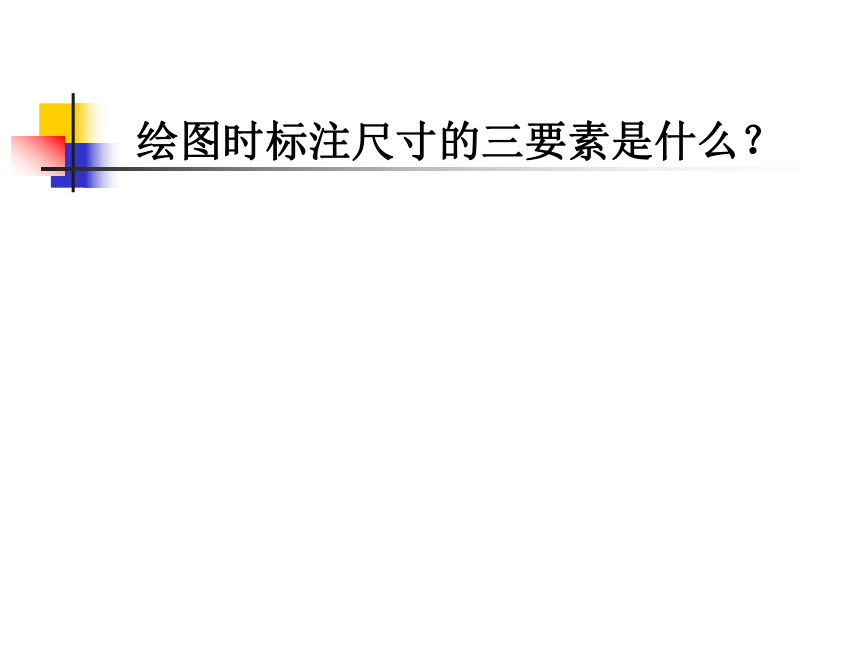

绘图时标注尺寸的三要素是什么？
绘图时标注尺寸的三要素是什么？

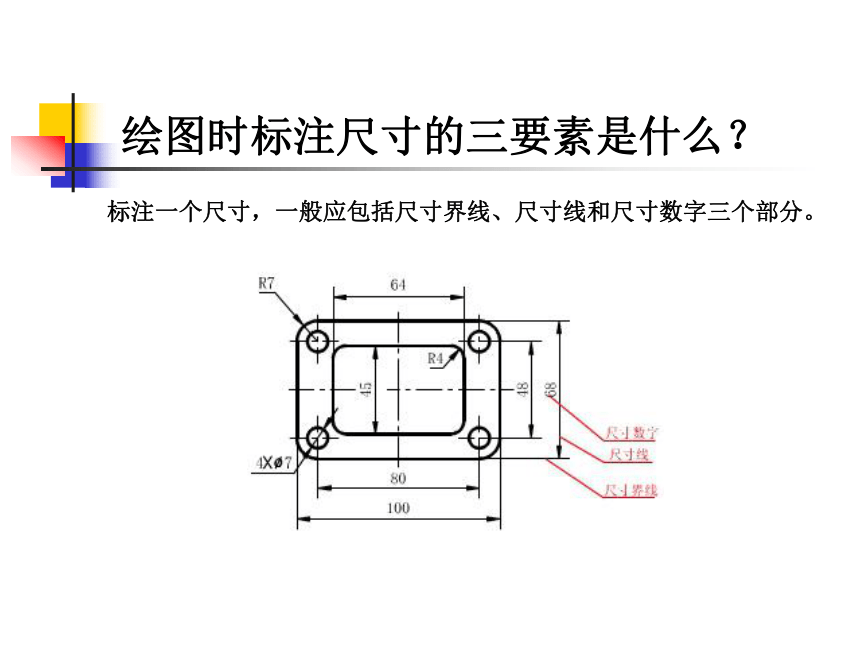

　标注一个尺寸，一般应包括尺寸界线、尺寸线和尺寸数字三个部分。
标注一个尺寸，一般应包括尺寸界线、尺寸线和尺寸数字三个部分。

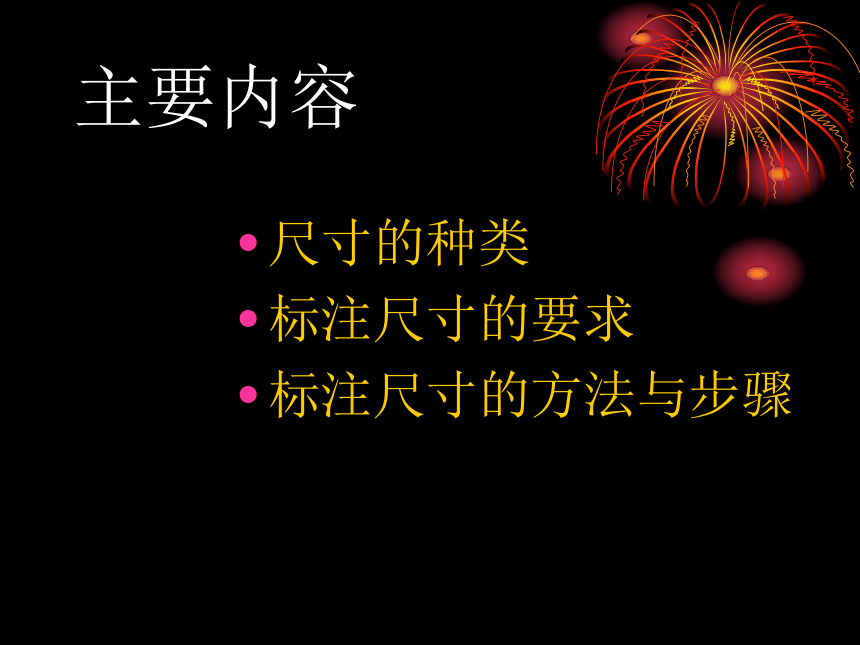

主要内容
尺寸的种类
标注尺寸的要求
标注尺寸的方法与步骤

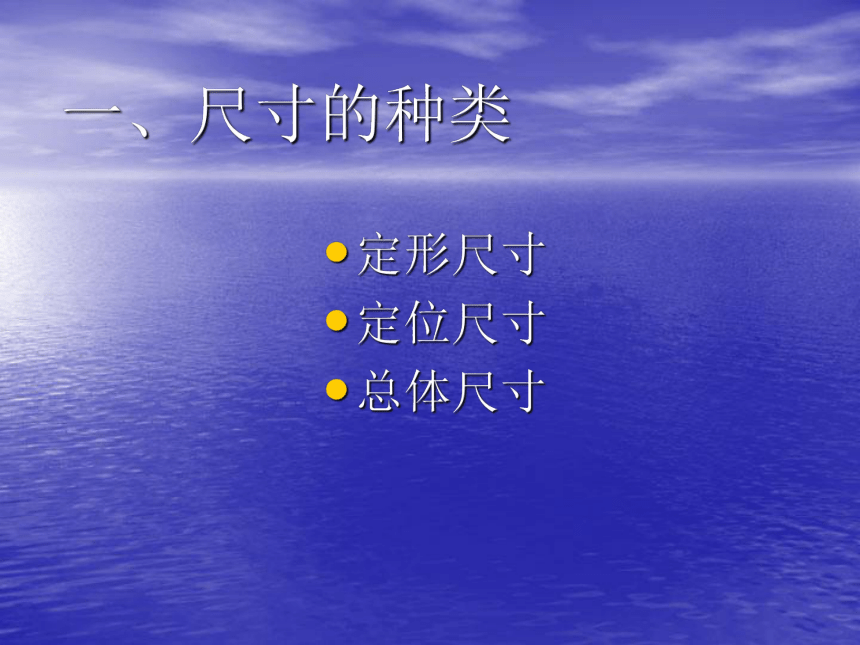

一、尺寸的种类
定形尺寸
定位尺寸
总体尺寸

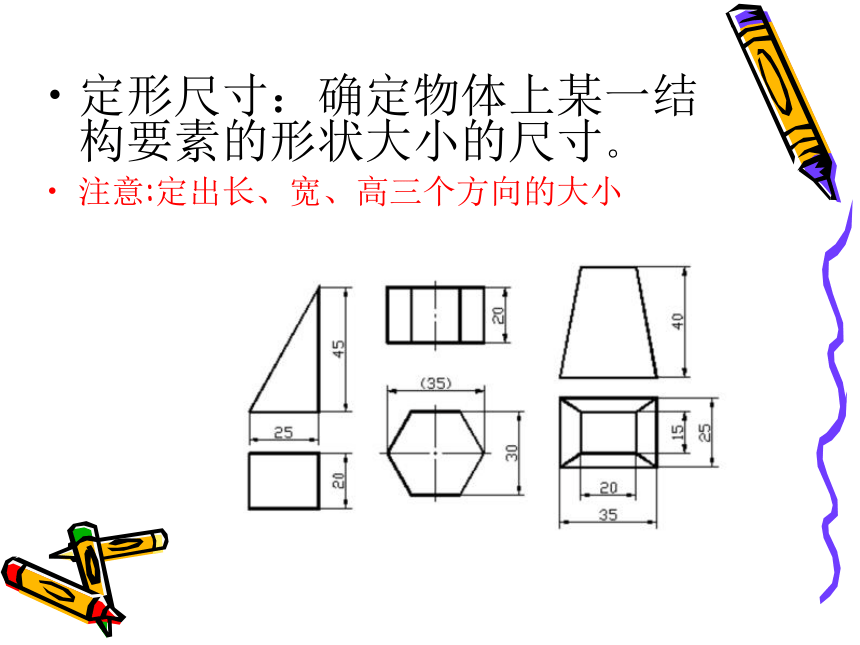

定形尺寸：确定物体上某一结构要素的形状大小的尺寸。
注意:定出长、宽、高三个方向的大小

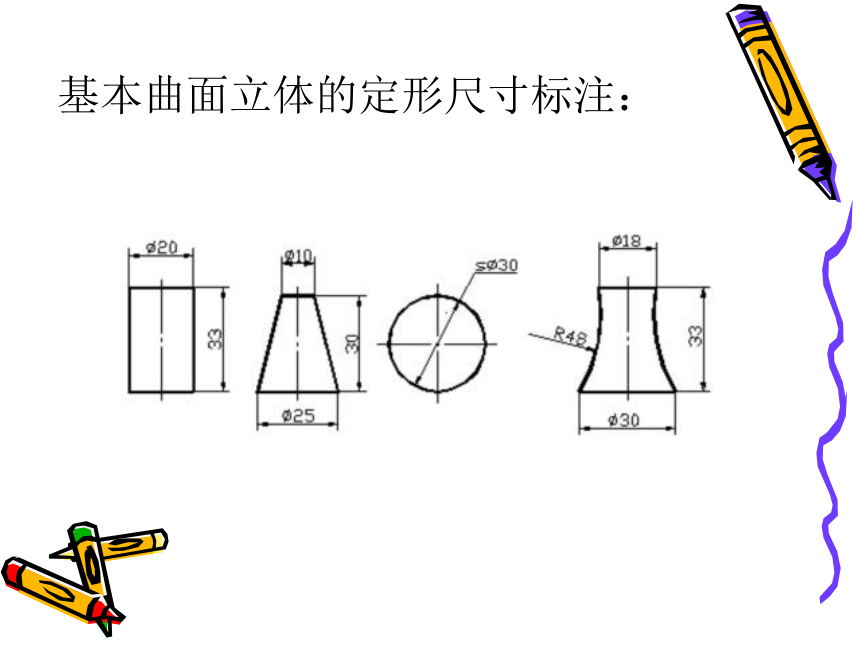

基本曲面立体的定形尺寸标注：
定位尺寸：确定物体上两个形体或结构要素之间相对位置的尺寸。
一般情况下，确定组合体中两部分之间的相对位置，需要长、宽、高三个方向的定位尺寸。而当两部分在某个方向处于对称、平齐等情况 , 或由视图明显地反映出来时，则可省去某个方向的定位尺寸。如下页图示：　　
　　1 、标注尺寸的基本要求
　　1) 正确──尺寸数值正确没有错误。尺寸注法正确，符合机械制图国标规定。
　　2) 完全──尺寸必须注全，不能遗漏或重复。
　　3) 清晰──尺寸布置整齐清晰，便于读图。
　　4) 合理──所注尺寸既能保证设计要求，又能满足加工、装配、测量等生产工艺的要求 (这一要求，将在零件图、装配图两章讲述)。
　　2 、尺寸基准的选定
　　标注尺寸的起点，称为尺寸基准。 　　组合体是一个空间形体，它具有长、宽、高三个方向的尺寸，每个方向至少有一个尺寸基准，如果同一方向有几个尺寸基准，则其中有一个为主要基准，其余辅助基准。辅助基准与主要基准之间必须有尺寸联系。 　　组合体的基准，常取底面、端面、对称平面、回转体的轴线以及圆的中心线等作为尺寸基准。如下图所示。
　　3 、尺寸分类
　　组合体的尺寸较多，按它们的作用可分为三类： 　　1) 定形尺寸──确定组合体组成部分的形状和大小的尺寸，如下图所示，其尺寸为定形尺寸。
　2) 定位尺寸──确定组合体各组成部分之间相对位置的尺寸，如下图所示，其尺寸为定位尺寸。
　　一般情况下，确定组合体中两部分之间的相对位置，需要长、宽、高三个方向的定位尺寸。而当两部分在某个方向处于对称、平齐等情况 , 或由视图明显地反映出来时，则可省去某个方向的定位尺寸
　
尺寸基准：

标注定位尺寸的起点称为尺寸基准。在组合体长、宽、高三个方向上至少各有一个基准，标注定位尺寸时，首先要考虑基准问题，通常以对称平面、回转曲面的轴线或物体上较大的底面、端面等为尺寸基准，同一方向上的定位尺寸基准尽量统一，这一原则称为“基准统一原则”。


观察尺寸基准 ：
你能说出下图中哪些是定位尺寸吗？
总体尺寸：确定组合体总长、总宽、总高的外形尺寸。
　　注意： 以上三类尺寸必须注全，标注尺寸时，一般按“先定形尺寸，后定位尺寸，最后总体尺寸”的顺序标注。不要遗漏，也不要重复，以免影响图面清晰或造成矛盾。
二、标注尺寸的基本要求
　　1) 正确──尺寸数值正确没有错误。尺寸注法正确，符合制图国标规定。
　　2) 完整──尺寸必须标注齐全，不能遗漏或重复。
　　3) 清晰──尺寸布置整齐清晰，便于读图。
　　4) 合理──所注尺寸既能保证设计要求，又能满足加工、装配、测量等生产工艺的要求。
三、标注尺寸的方法和步骤
1.形体分析
2.选定尺寸基准
3.逐一标注每个形体的定形尺寸、定位尺寸
4.标注总体尺寸 5.检查、校核
　　四、标注尺寸的注意点 　　
1.尺寸应尽量注在视图之外，同一形体的尺寸应尽量集中标注。 　　2.尺寸应尽量标注在反映形体特征最明显的视图上。定形尺寸应尽量注在反映形体特征明显的视图上，定位尺寸应尽量注在反映形体间位置特征明显的视图上，并尽量与定形尺寸集中注在一起。
　
　　3.尽量避免在虚线上标注尺寸。 　　4.对于同方向的并联尺寸，应使小尺寸在内，大尺寸在外；串联尺寸应首尾相接，箭头对齐。 　　5.回转体的直径尺寸一般注在非圆的视图上，而表示圆弧半径的尺寸应注在投影为圆弧的视图上。
