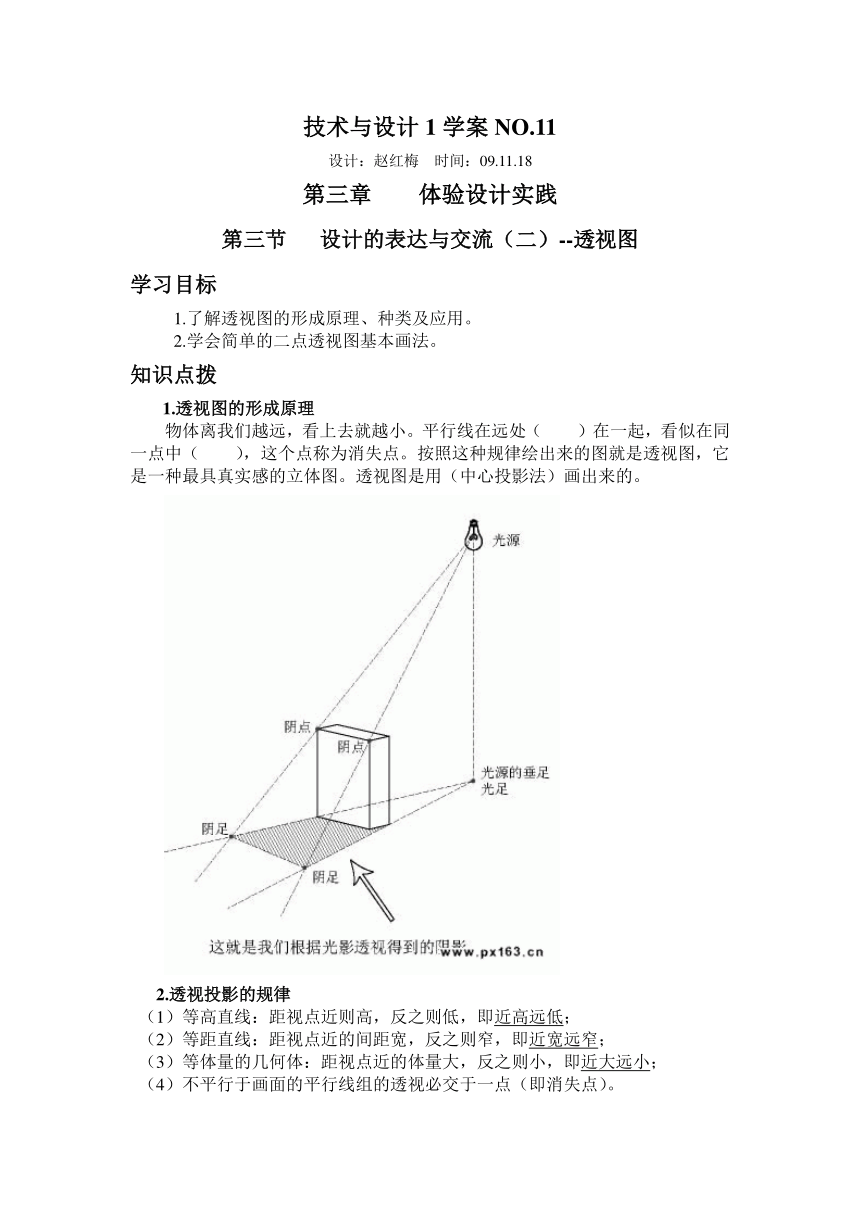

技术与设计1学案NO.11
设计：赵红梅 时间：09.11.18
第三章 体验设计实践
第三节 设计的表达与交流（二）--透视图
学习目标
1.了解透视图的形成原理、种类及应用。
2.学会简单的二点透视图基本画法。
知识点拨
1.透视图的形成原理
物体离我们越远，看上去就越小。平行线在远处（ ）在一起，看似在同一点中（ ），这个点称为消失点。按照这种规律绘出来的图就是透视图，它是一种最具真实感的立体图。透视图是用（中心投影法）画出来的。
2.透视投影的规律
（1）等高直线：距视点近则高，反之则低，即近高远低；
（2）等距直线：距视点近的间距宽，反之则窄，即近宽远窄；
（3）等体量的几何体：距视点近的体量大，反之则小，即近大远小；
（4）不平行于画面的平行线组的透视必交于一点（即消失点）。

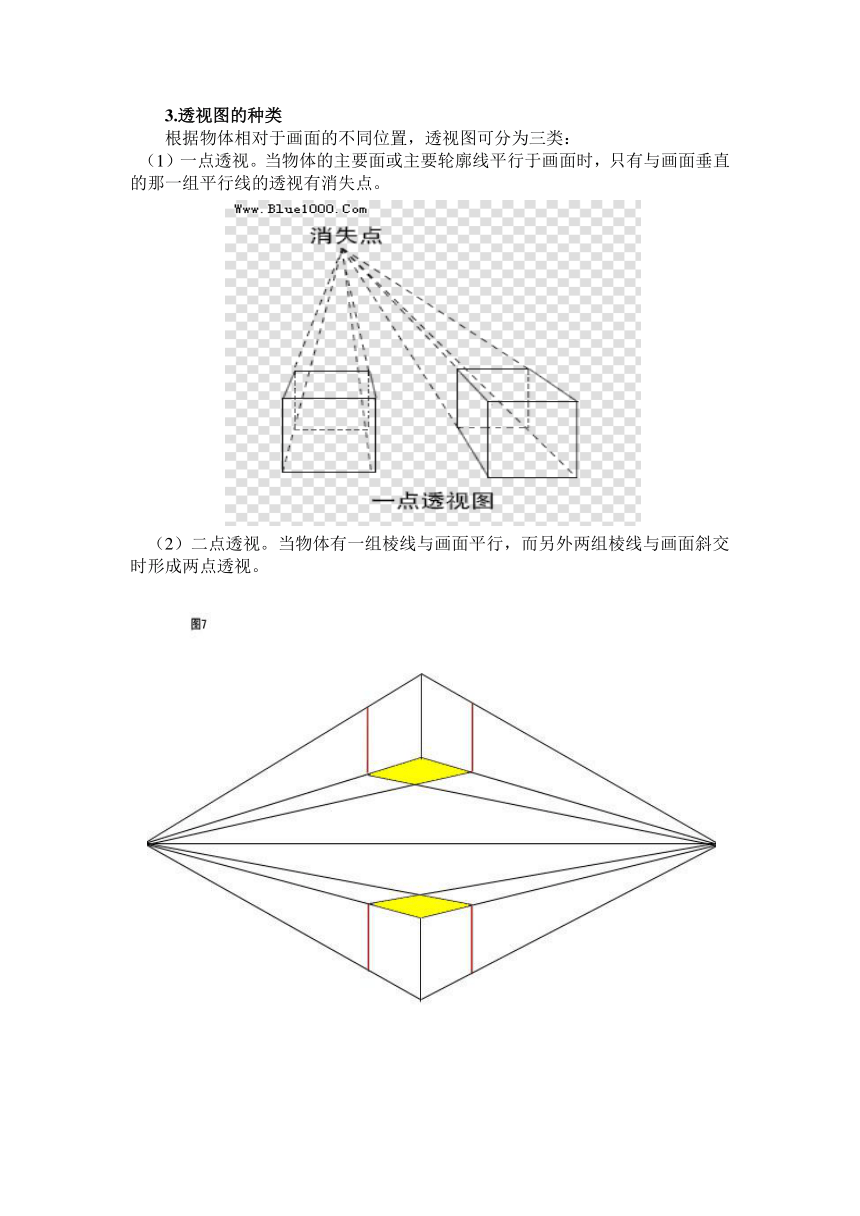

3.透视图的种类
根据物体相对于画面的不同位置，透视图可分为三类：
（1）一点透视。当物体的主要面或主要轮廓线平行于画面时，只有与画面垂直的那一组平行线的透视有消失点。
（2）二点透视。当物体有一组棱线与画面平行，而另外两组棱线与画面斜交时形成两点透视。
注意观察：
（3）三点透视。当物体的三组棱线均与画面斜交时，三组棱线的透视形成三个消失点。
4.透视图的应用
透视图具有很真实的（ ），故常用于画表现方案设计的效果图。一点透视图常用于画（ ）、庭院、街景和主要表达物体正面形象的透视图，两点透视图常用于画（ ），三点透视图常用于画（ ）。
5.两点透视图的画法
阅读课本74页图3-21.
