(共21张PPT)

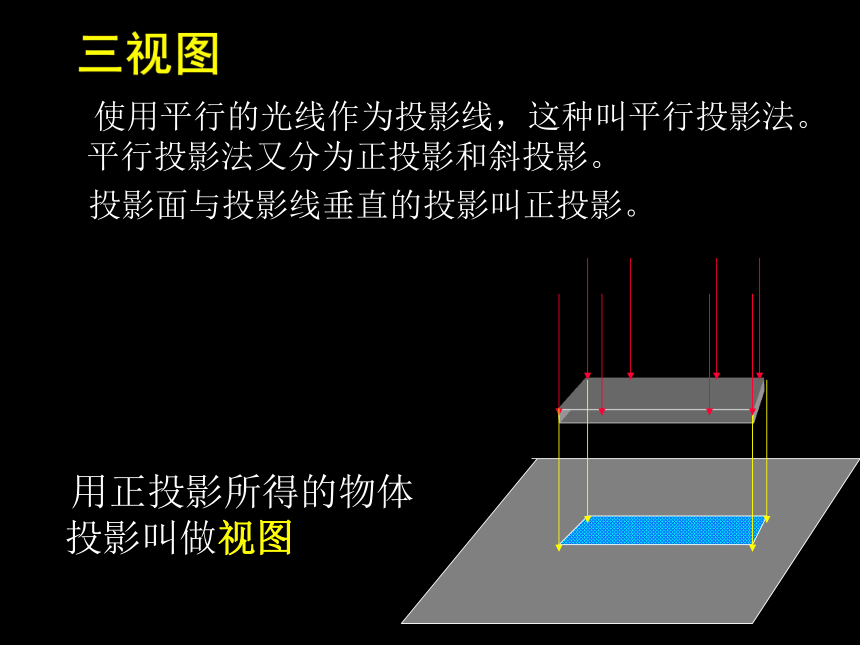

三视图
用正投影所得的物体投影叫做视图
使用平行的光线作为投影线，这种叫平行投影法。平行投影法又分为正投影和斜投影。
投影面与投影线垂直的投影叫正投影。

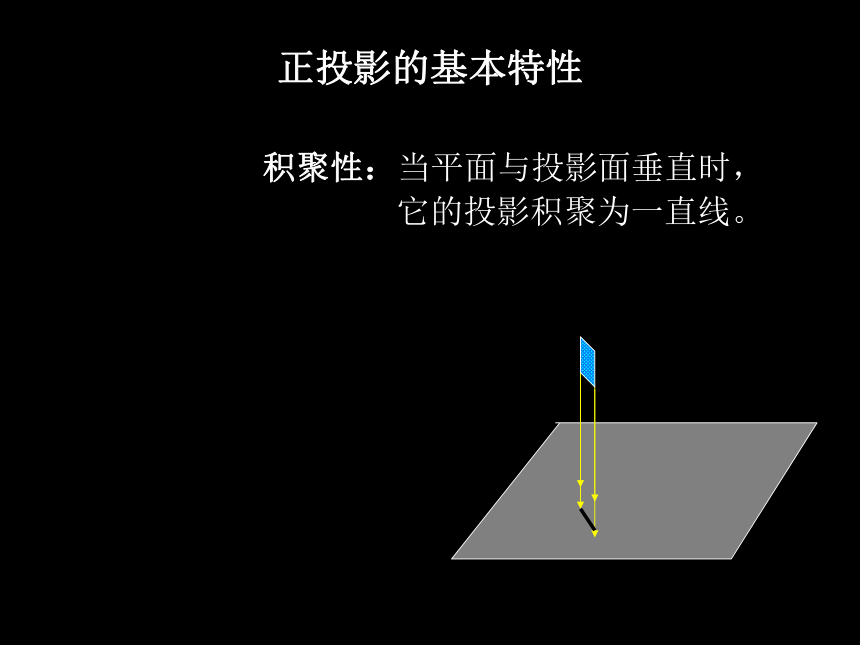

正投影的基本特性
积聚性：当平面与投影面垂直时，
它的投影积聚为一直线。

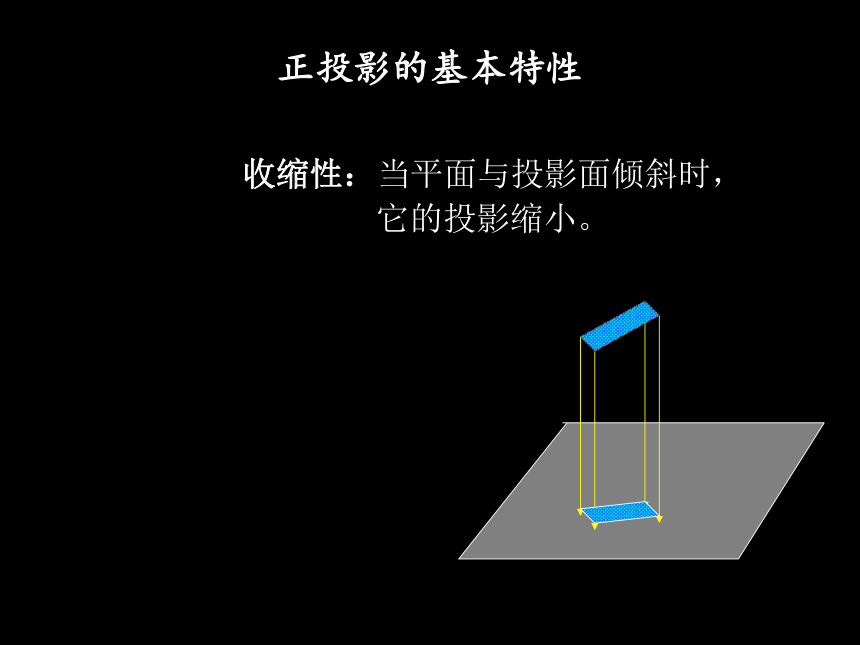

正投影的基本特性
收缩性：当平面与投影面倾斜时，
它的投影缩小。

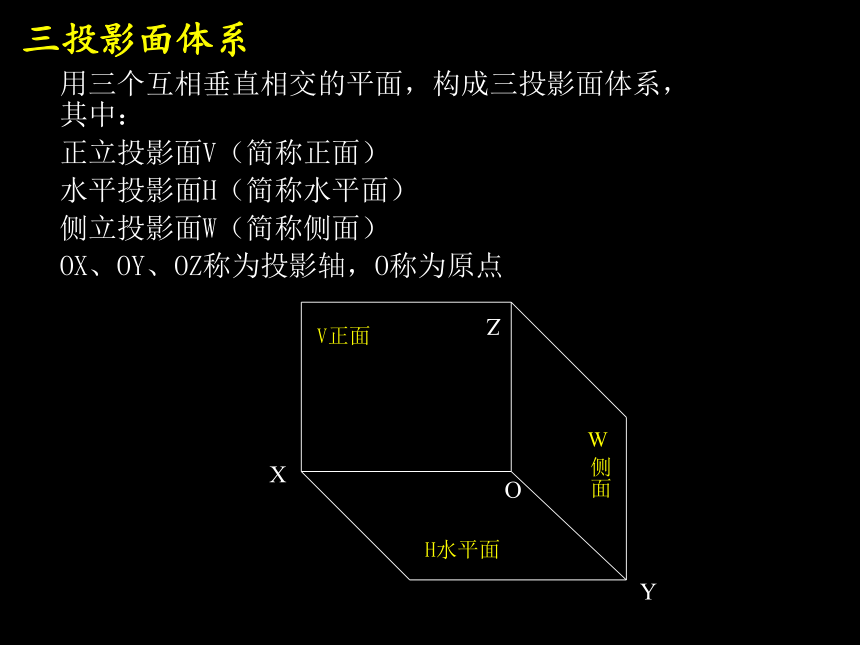

三投影面体系
用三个互相垂直相交的平面，构成三投影面体系，其中：
正立投影面V（简称正面）
水平投影面H（简称水平面）
侧立投影面W（简称侧面）
OX、OY、OZ称为投影轴，O称为原点
V正面
H水平面
侧面
W
O
X
Y
Z

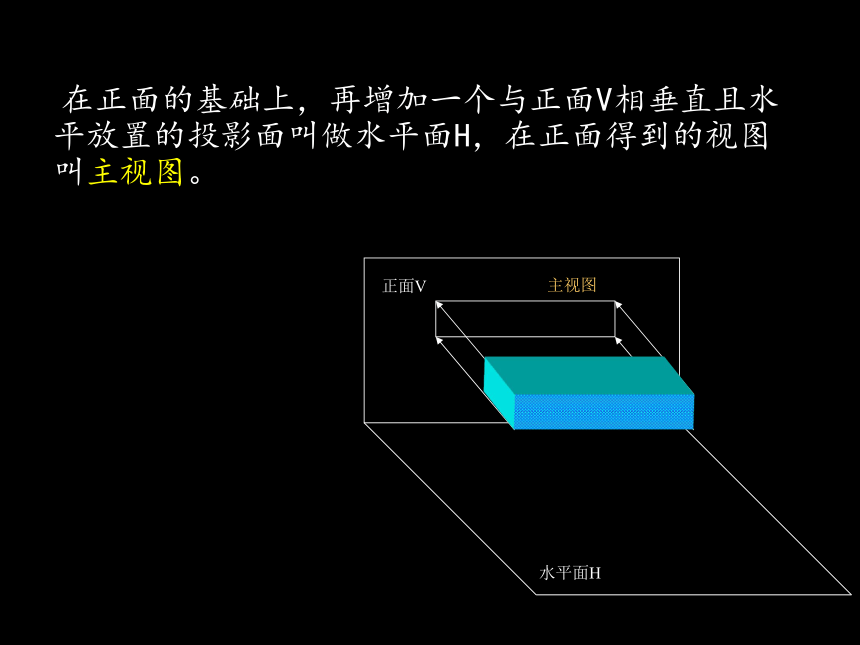

在正面的基础上，再增加一个与正面V相垂直且水平放置的投影面叫做水平面H，在正面得到的视图叫主视图。
正面V
水平面H
主视图

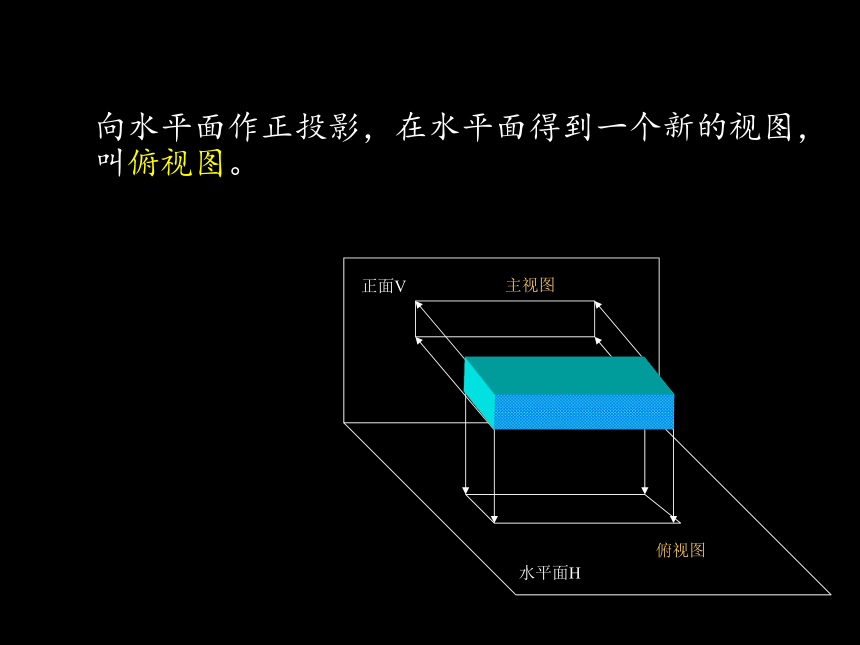

向水平面作正投影，在水平面得到一个新的视图，叫俯视图。
正面V
水平面H
主视图
俯视图
三视图

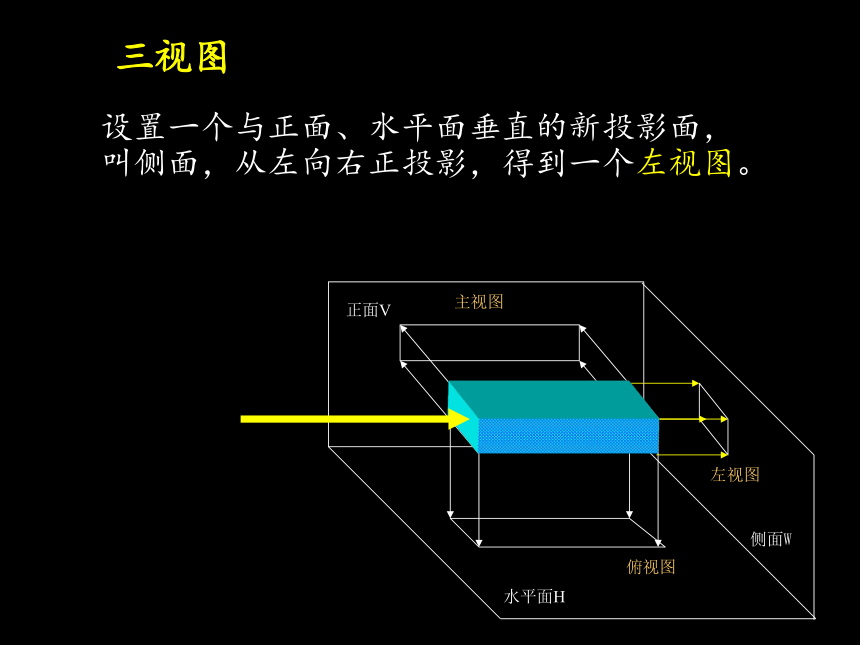

设置一个与正面、水平面垂直的新投影面，叫侧面，从左向右正投影，得到一个左视图。
侧面W
左视图
正面V
水平面H
主视图
俯视图
三视图
侧面W
左视图
正面V
水平面H
主视图
俯视图

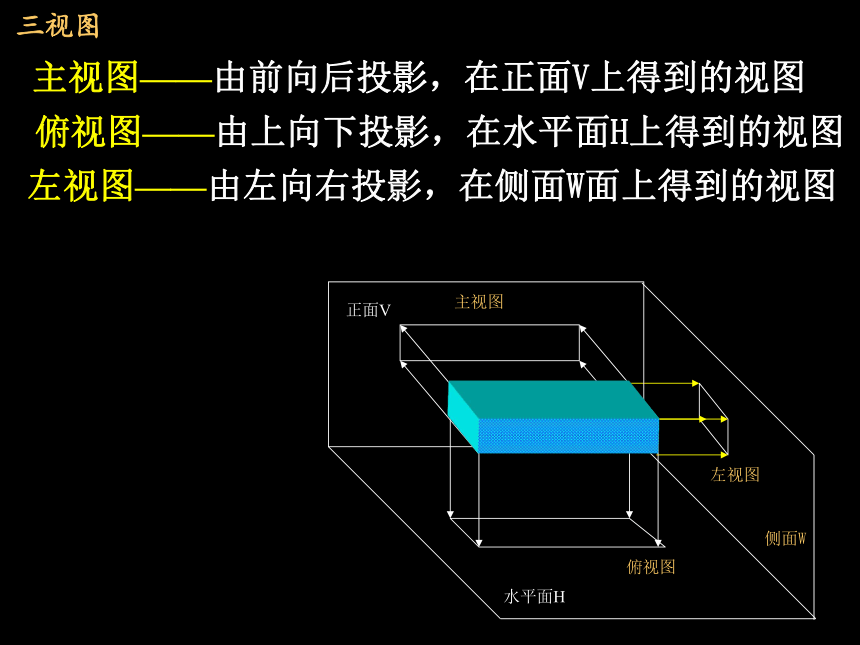

主视图——由前向后投影，在正面V上得到的视图
俯视图——由上向下投影，在水平面H上得到的视图
左视图——由左向右投影，在侧面W面上得到的视图
主视图
水平面H
正面V
俯视图
侧面W
左视图

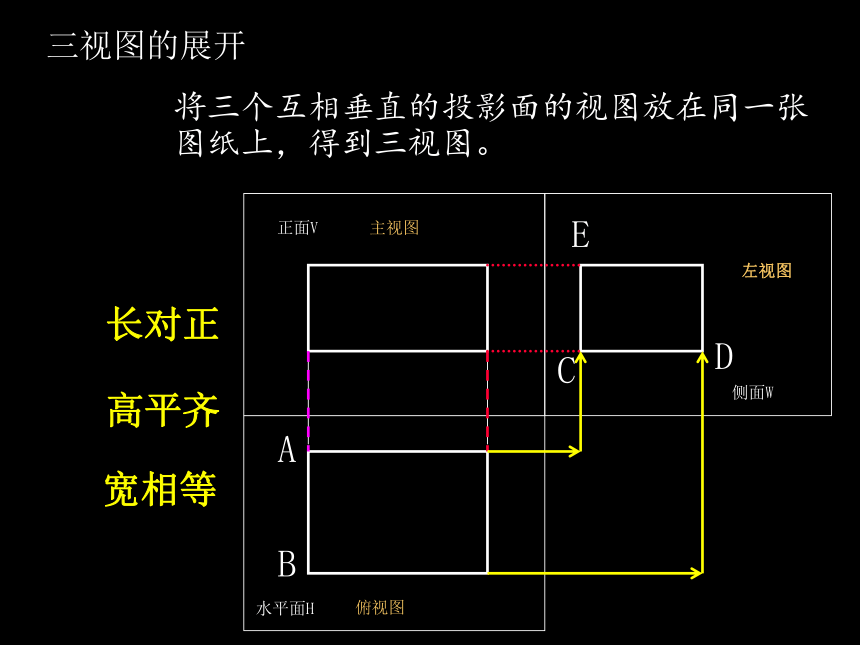

将三个互相垂直的投影面的视图放在同一张图纸上，得到三视图。
长对正
高平齐
宽相等
A
B
C
D
E
三视图的展开
去掉多余的辅助线及平面，得到标准三视图。
长
V 主视图
W 左视图
H 俯视图
宽
长
高
高
宽
长对正
高平齐
宽相等
三视图的展开
主视图反映物体的长度和高度，不反映物体的宽度。
俯视图反映物体的长度和宽度，不反映物体的高度。
侧视图反映物体的宽度和高度，不反映物体的长度。
三视图反映的形体尺寸
长
长
宽
宽
高
高
宽相等
7）三视图的投影规律
长对正
高平齐
主视图
侧视图
俯视图
单面投影不能完整地反映形体全部特征:
两形体相邻表面不平齐画出分界线，
两形体相邻表面平齐不画分界线
形体有对称的切槽,画视图时为了表达对称性
一般画出中心线(点划线)
例题
补画俯视图和侧视图中所缺漏的线条
A
B
C
D
E
F
A
F
C
根据轴测图，补全主视图和侧视图中所缺漏的线条，并补画俯视图
根据轴测图，补全主视图和侧视图中所缺漏的线条，并补画俯视图
