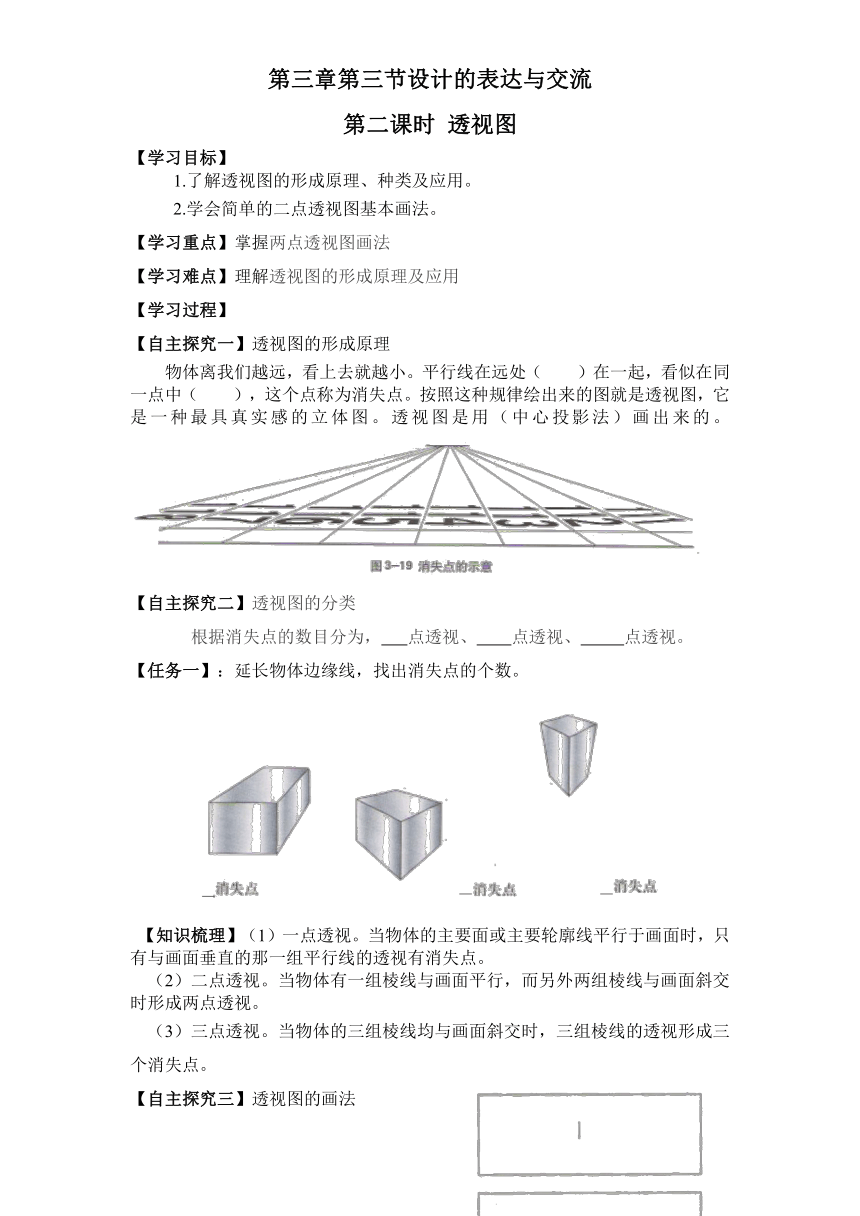

第三章第三节设计的表达与交流
第二课时 透视图
【学习目标】
1.了解透视图的形成原理、种类及应用。
2.学会简单的二点透视图基本画法。
【学习重点】掌握两点透视图画法
【学习难点】理解透视图的形成原理及应用
【学习过程】
【自主探究一】透视图的形成原理
物体离我们越远，看上去就越小。平行线在远处（ ）在一起，看似在同一点中（ ），这个点称为消失点。按照这种规律绘出来的图就是透视图，它是一种最具真实感的立体图。透视图是用（中心投影法）画出来的。
【自主探究二】透视图的分类
根据消失点的数目分为， 点透视、 点透视、 点透视。
【任务一】：延长物体边缘线，找出消失点的个数。
【知识梳理】（1）一点透视。当物体的主要面或主要轮廓线平行于画面时，只有与画面垂直的那一组平行线的透视有消失点。
（2）二点透视。当物体有一组棱线与画面平行，而另外两组棱线与画面斜交时形成两点透视。
（3）三点透视。当物体的三组棱线均与画面斜交时，三组棱线的透视形成三个消失点。
【自主探究三】透视图的画法

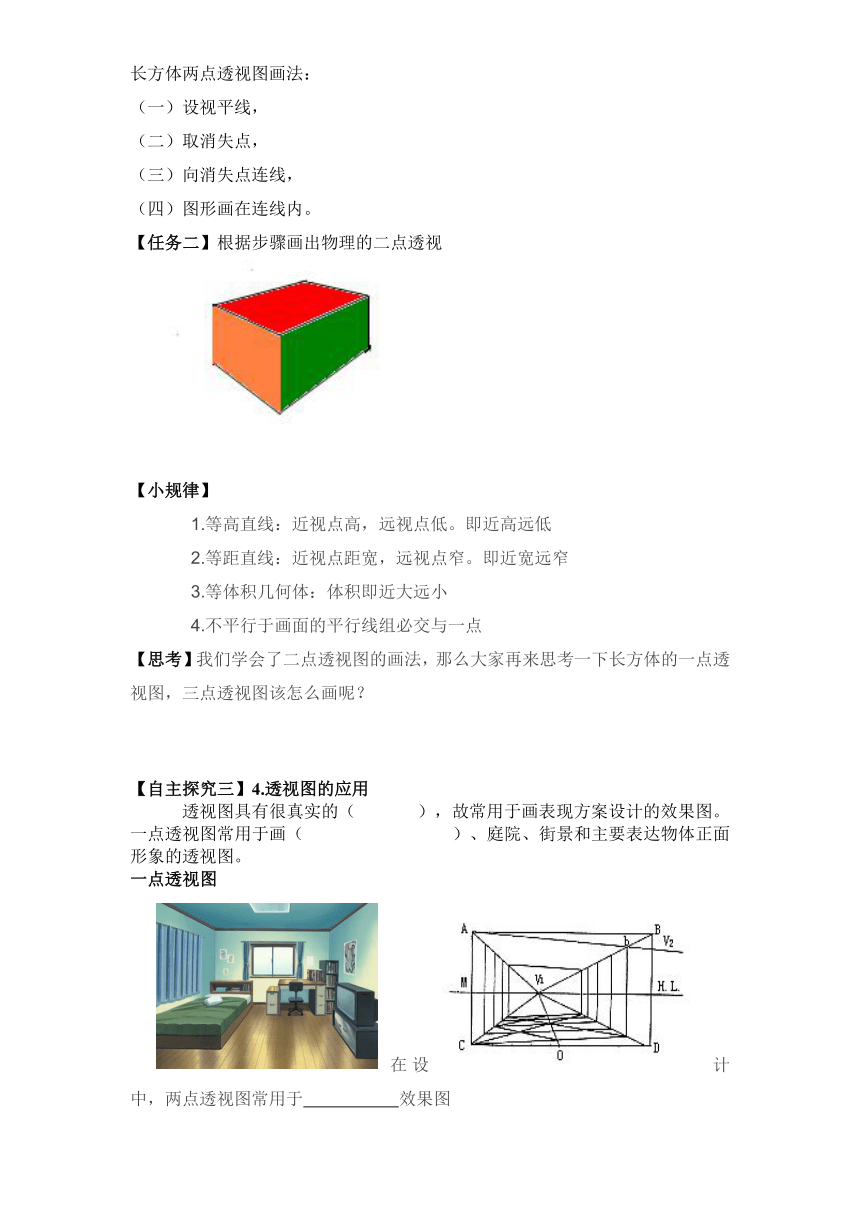

长方体两点透视图画法：
（一）设视平线，
（二）取消失点，
（三）向消失点连线，
（四）图形画在连线内。
【任务二】根据步骤画出物理的二点透视
【小规律】
1.等高直线：近视点高，远视点低。即近高远低
2.等距直线：近视点距宽，远视点窄。即近宽远窄
3.等体积几何体：体积即近大远小
4.不平行于画面的平行线组必交与一点
【思考】我们学会了二点透视图的画法，那么大家再来思考一下长方体的一点透视图，三点透视图该怎么画呢？
【自主探究三】4.透视图的应用
透视图具有很真实的（ ），故常用于画表现方案设计的效果图。一点透视图常用于画（ ）、庭院、街景和主要表达物体正面形象的透视图。
一点透视图
在设计中，两点透视图常用于 效果图
三点透视图常用于 的效果图
【归纳总结】
1、透视图的形成原理
2、透视图的分类 ：根据消失点的数目分为， 点透视、 点透视、 透视。
3、透视图的画法：
（一） （二） ，（三） （四）
4.透视图的应用
【知识链接】中心投影法
中心投影法：是投影法的一类。投射线汇交一点—投射中心。
中心投影法特点：如平行移动物体（投影元素），即
改变元素与投射中心或投影面之间的距离、位置，
则其投影的大小也随之改变。度量性较差。在投射
中心确定的情况下，空间的一个点在投影面上只存在唯一一个投影。
【拓展】三条同样的线，我们如何画成正方体？
【技术实习】：
将你构思的多功能学习用品盒（架）用两点透视图画出来
【课后作业】
预习三视图学案
