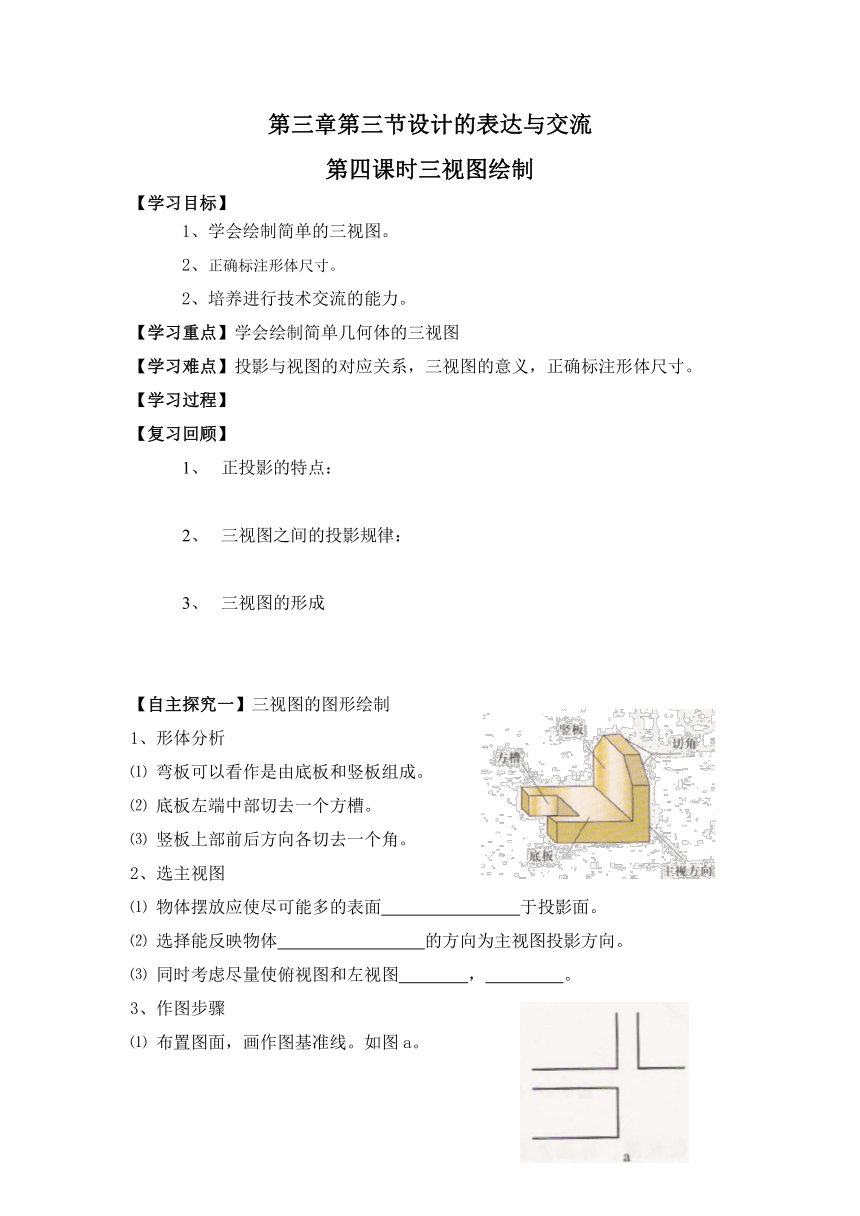

第三章第三节设计的表达与交流
第四课时三视图绘制
【学习目标】
1、学会绘制简单的三视图。
2、正确标注形体尺寸。
2、培养进行技术交流的能力。
【学习重点】学会绘制简单几何体的三视图
【学习难点】投影与视图的对应关系，三视图的意义，正确标注形体尺寸。
【学习过程】
【复习回顾】
正投影的特点：
三视图之间的投影规律：
三视图的形成
【自主探究一】三视图的图形绘制
1、形体分析
⑴ 弯板可以看作是由底板和竖板组成。
⑵ 底板左端中部切去一个方槽。
⑶ 竖板上部前后方向各切去一个角。
2、选主视图
⑴ 物体摆放应使尽可能多的表面 于投影面。
⑵ 选择能反映物体 的方向为主视图投影方向。
⑶ 同时考虑尽量使俯视图和左视图 ， 。
3、作图步骤
⑴ 布置图面，画作图基准线。如图a。
⑵ 先不考虑开槽与切角，画出弯板三视图，如图b。
⑶ 画方槽的三面投影，如图3-30c。
⑷ 画两个切角的三面投影，如图d。
⑸ 检查，确认无误，擦去多余图线，按规定用粗实线描深，三视图完成，如图e。
【试一试】下面是些日常生活中常见的物体，各图中物体形状分别可以看成什么样的几何体
圆柱 圆锥 球
从正面,侧面,上面看这些几何体,它们的形状各是什么样的
正面看:
侧面看:
上面看:
【试一试】你能画出各物体的三视图吗
【注意】画三视图时一定要注意：三视图之间的投影关系
【自主探究二】尺寸标准
1、按尺寸的作用可将其分为 类：
⑴ ：确定物体上某一结构要素的形状大小的尺寸。
⑵ ：确定物体上两个形体或结构要素之间相对位置的尺寸。
⑶ ：表示物体总长、总宽、总高的尺寸。
2、标注尺寸的要求：
⑴ ：尺寸标注的方法要符合国家标准的有关规定。
⑵ ：标注尺寸要齐全，既不遗漏，也不重复。
⑶ ：尺寸布置要整齐，以便于阅读和查找。
⑷ ：；尺寸标注要符合设计和工艺要求。
3、以下面轴承座三视图为例，标注尺寸的方法和步骤是：
⑴ 形体分析：轴承座由 、 和 三部分组成
⑵ 选择尺寸基准：选择长、宽、高三个方向的尺寸基准。
⑶ 逐个注出各部分的定形和定位尺寸（主视图中R24、φ32、φ20、φ68等）。
⑷ 标注各部分之间的定位尺寸（主视图中的尺寸60）。
⑸ 标注所需的总体尺寸（标注总长的尺寸100、标在总宽的尺寸66）。
⑹ 检查尺寸有无多余或遗漏，完成全部标注。
【技术实习】
1、画出下面几何体的主视图、左视图与俯视图。
2、画出下列几何体的三种视图
3、根据立体图和主俯视图，补画左视圈
【课后作业】
预习三视图绘制学案
