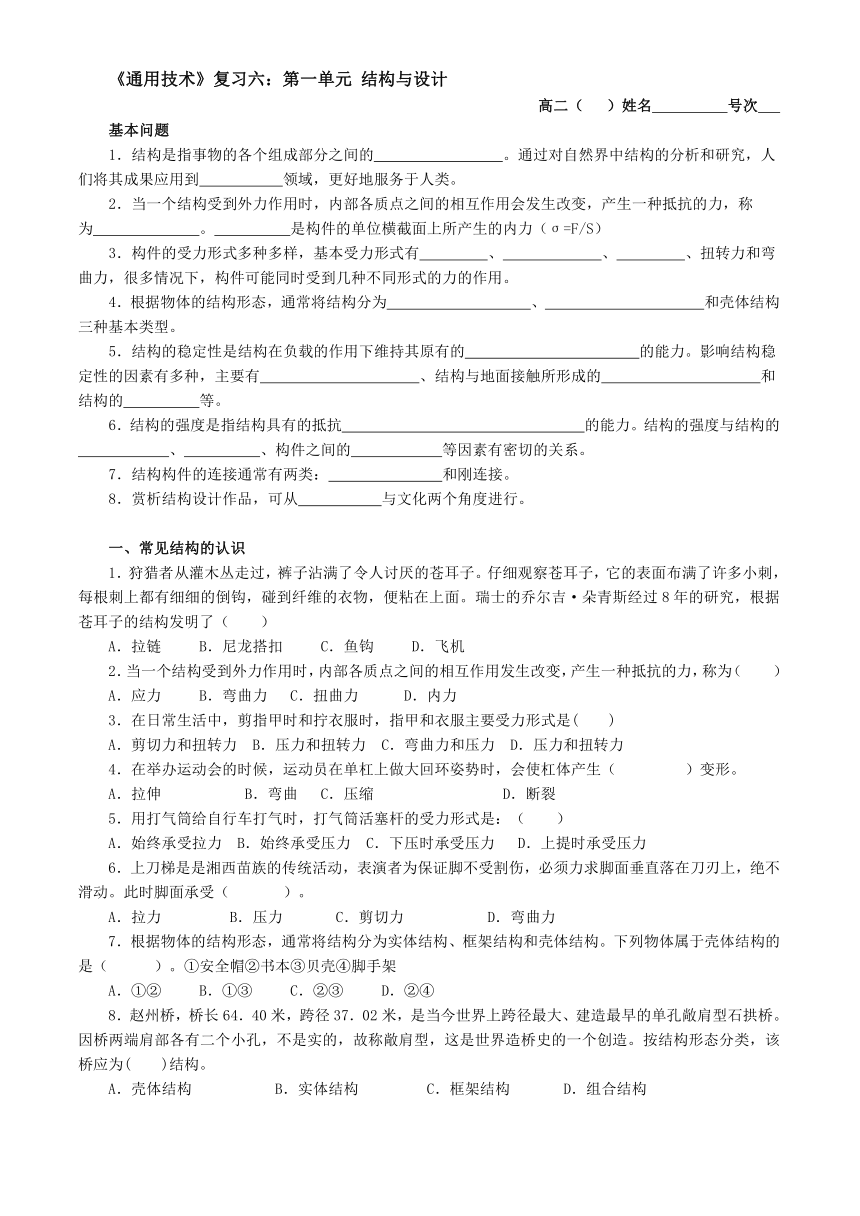

《通用技术》复习六：第一单元 结构与设计
高二（ ）姓名 号次
基本问题
1．结构是指事物的各个组成部分之间的 。通过对自然界中结构的分析和研究，人们将其成果应用到 领域，更好地服务于人类。
2．当一个结构受到外力作用时，内部各质点之间的相互作用会发生改变，产生一种抵抗的力，称为 。 是构件的单位横截面上所产生的内力（σ=F/S）
3．构件的受力形式多种多样，基本受力形式有 、 、 、扭转力和弯曲力，很多情况下，构件可能同时受到几种不同形式的力的作用。
4．根据物体的结构形态，通常将结构分为 、 和壳体结构三种基本类型。
5．结构的稳定性是结构在负载的作用下维持其原有的 的能力。影响结构稳定性的因素有多种，主要有 、结构与地面接触所形成的 和结构的 等。
6．结构的强度是指结构具有的抵抗 的能力。结构的强度与结构的 、 、构件之间的 等因素有密切的关系。
7．结构构件的连接通常有两类： 和刚连接。
8．赏析结构设计作品，可从 与文化两个角度进行。
一、常见结构的认识
1．狩猎者从灌木丛走过，裤子沾满了令人讨厌的苍耳子。仔细观察苍耳子，它的表面布满了许多小刺，每根刺上都有细细的倒钩，碰到纤维的衣物，便粘在上面。瑞士的乔尔吉·朵青斯经过8年的研究，根据苍耳子的结构发明了（　　）
A．拉链 B．尼龙搭扣 C．鱼钩 D．飞机
2．当一个结构受到外力作用时，内部各质点之间的相互作用发生改变，产生一种抵抗的力，称为（ ）
A．应力 B．弯曲力 C．扭曲力 D．内力
3．在日常生活中，剪指甲时和拧衣服时，指甲和衣服主要受力形式是(　　)
A．剪切力和扭转力　B．压力和扭转力　C．弯曲力和压力 D．压力和扭转力
4．在举办运动会的时候，运动员在单杠上做大回环姿势时，会使杠体产生（ 　）变形。 A．拉伸 B．弯曲 C．压缩 D．断裂
5．用打气筒给自行车打气时，打气筒活塞杆的受力形式是：（　　）
A．始终承受拉力 B．始终承受压力 C．下压时承受压力 D．上提时承受压力
6．上刀梯是是湘西苗族的传统活动，表演者为保证脚不受割伤，必须力求脚面垂直落在刀刃上，绝不滑动。此时脚面承受（ ）。
A．拉力 B．压力 C．剪切力 D．弯曲力
7．根据物体的结构形态，通常将结构分为实体结构、框架结构和壳体结构。下列物体属于壳体结构的是（ ）。①安全帽②书本③贝壳④脚手架
A．①② B．①③ C．②③ D．②④
8．赵州桥，桥长64．40米，跨径37．02米，是当今世界上跨径最大、建造最早的单孔敞肩型石拱桥。因桥两端肩部各有二个小孔，不是实的，故称敞肩型，这是世界造桥史的一个创造。按结构形态分类，该桥应为(　　)结构。
A．壳体结构 B．实体结构 C．框架结构 D．组合结构

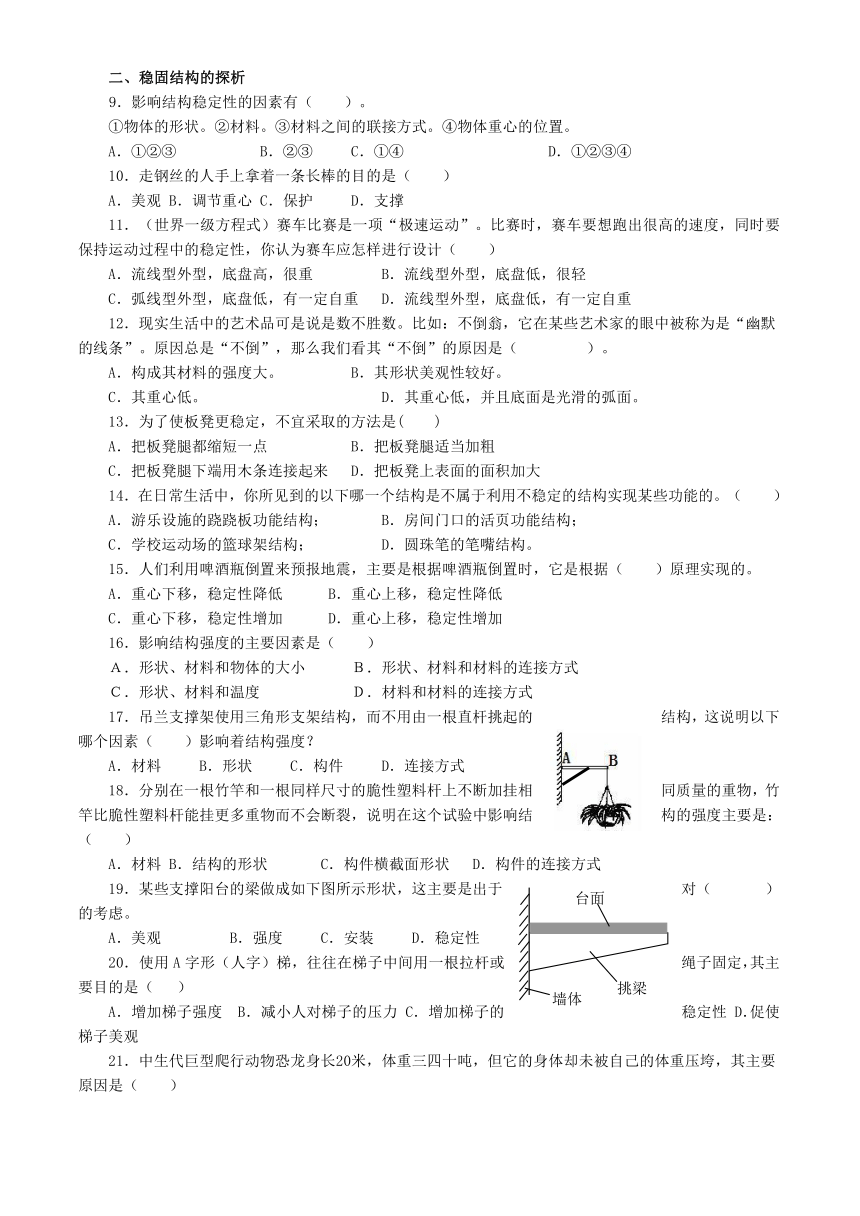

二、稳固结构的探析
9．影响结构稳定性的因素有（　　）。
①物体的形状。②材料。③材料之间的联接方式。④物体重心的位置。
A．①②③ B．②③ C．①④ D．①②③④
10．走钢丝的人手上拿着一条长棒的目的是（ ）
A．美观 B．调节重心 C．保护 D．支撑
11．（世界一级方程式）赛车比赛是一项“极速运动”。比赛时，赛车要想跑出很高的速度，同时要保持运动过程中的稳定性，你认为赛车应怎样进行设计（ ）
A．流线型外型，底盘高，很重 B．流线型外型，底盘低，很轻
C．弧线型外型，底盘低，有一定自重 D．流线型外型，底盘低，有一定自重
12．现实生活中的艺术品可是说是数不胜数。比如：不倒翁，它在某些艺术家的眼中被称为是“幽默的线条”。原因总是“不倒”，那么我们看其“不倒”的原因是（ 　）。
A．构成其材料的强度大。 B．其形状美观性较好。
C．其重心低。 D．其重心低，并且底面是光滑的弧面。
13．为了使板凳更稳定，不宜采取的方法是(　　)
A．把板凳腿都缩短一点 B．把板凳腿适当加粗
C．把板凳腿下端用木条连接起来　 D．把板凳上表面的面积加大
14．在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（ ）
A．游乐设施的跷跷板功能结构； B．房间门口的活页功能结构；
C．学校运动场的篮球架结构； D．圆珠笔的笔嘴结构。
15．人们利用啤酒瓶倒置来预报地震，主要是根据啤酒瓶倒置时，它是根据（　　）原理实现的。
A．重心下移，稳定性降低 B．重心上移，稳定性降低
C．重心下移，稳定性增加 D．重心上移，稳定性增加
16．影响结构强度的主要因素是（　　）
Ａ．形状、材料和物体的大小 Ｂ．形状、材料和材料的连接方式
Ｃ．形状、材料和温度 Ｄ．材料和材料的连接方式
17．吊兰支撑架使用三角形支架结构，而不用由一根直杆挑起的结构，这说明以下哪个因素（ ）影响着结构强度？
A．材料 B．形状 C．构件 D．连接方式
18．分别在一根竹竿和一根同样尺寸的脆性塑料杆上不断加挂相同质量的重物，竹竿比脆性塑料杆能挂更多重物而不会断裂，说明在这个试验中影响结构的强度主要是：（ ）
A．材料 B．结构的形状 C．构件横截面形状 D．构件的连接方式
19．某些支撑阳台的梁做成如下图所示形状，这主要是出于对（ 　）的考虑。
A．美观 B．强度 C．安装 D．稳定性
20．使用A字形（人字）梯，往往在梯子中间用一根拉杆或绳子固定，其主要目的是（ ）
A．增加梯子强度 B．减小人对梯子的压力 C．增加梯子的稳定性 D．促使梯子美观
21．中生代巨型爬行动物恐龙身长20米，体重三四十吨，但它的身体却未被自己的体重压垮，其主要原因是（ ）
A．恐龙的骨骼粗大 B．恐龙的肌肉发达
C．恐龙身体成拱形结构 D．恐龙很少运动
22．钢筋混凝土梁中混凝土主要是起着抗压的作用，而钢筋主要是起抗拉的作用，如右图，楼板和阳台的加固钢筋位置都安装正确的是（ ）
三、简单结构的设计
23．在自行车家族中，有性能各异的不同车型。如装有辅助小轮的童车、双梁载重车、弯梁女式车、双坐双蹬的双人车等，这些特殊功能的实现，是因为设计者改变了（ 　　）
A．车的自重 B．车的材料 C．车的结构 D．车的大小
24．某同学发现自己大量的照片无处可放，于是想自己设计一个木质镜框来保存好照片，你建议他选用下列选项中的（ 　）。
A．木质矩形框架 B．木质矩形框架,对角处用细线连接
C．木质矩形框架对角处用一根长度适当的木条连接.
D．木质矩形框架对角处用钉子固定在墙面上.
四、经典结构的欣赏
25．范仲淹的“先天下之忧而忧，后天下之乐而乐”使岳阳楼闻名天下。它是一座三层的纯木结构建筑，斗拱、飞檐的结构复杂，工艺精美，令人惊叹。斗拱使屋面凹曲，飞檐使沉重的建筑增添了轻快欲飞的美感，体现了高贵华美的风韵，丰富了中国古代建筑文化。可以从那两个角度来欣赏评价经典结构（ ）①技术 ②工艺 ③民俗 ④文化
A．①② B．③④ C．①④ D．②③
26．赵州桥是一座单拱桥，桥洞不是普通半圆形，而是一张弓，桥面平坦宽阔，成为“坦拱”，兼顾了水陆交通，方便了车马通行。这是从桥的（ ）方面进行评价欣赏的。
A．功能 B．结构设计 Ｃ．技术施工 D．文化
27．赵州桥的弧形平拱和敞肩小拱给人以巨身轻灵、跃跃欲飞的动感。这是从（ ）赏析结构设计作品的。
A．实用功能上 B．形式上 C．技术的角度 D．文化的角度
28．从技术的角度欣赏古代皇帝的专座龙椅,主要欣赏其:( )
A.稳固耐用 B.民族特征
C.工艺制造的精湛程度 D.使用材料的合理性
简答、分析、设计题
29．有的矿泉水瓶上有若干凸起的横向纹路，它的作用是什么？
30．如图所示梁架桥的桥面和桥墩各受什么力？
桥面受力：
桥墩受力：
如果要使桥面的承载能力加大，你认为桥的结构应如何改进，说出你的设想。
31．有一次，兰兰同学家来了几个客人，兰兰同学用一次性塑料杯给客人倒了热茶水，过了一会儿兰兰发现了两个问题：一是塑料杯受热变软不好拿，二是客人走动后杯子容易混淆。过后兰兰作了认真思考，并写信给塑料杯厂家，提出了对杯子的改进方案。如果你是兰兰，你会向厂家提出怎么样的改进方案？
32．张郁同学想用一个大鸡蛋和一个鹌鹑蛋制作一个不倒翁玩具，并找来了雪糕棒和万能胶等材料把大鸡蛋和鹌鹑蛋连接在一起，如图所示。但制作起来的“不倒翁”却倒而不立。
（1）请你分析张郁同学制作起来的“不倒翁”倒而不立的原因？
（2）请你帮助张郁同学解决“不倒翁”倒而不立的困惑，提出设计方案。
墙体
台面
挑梁
