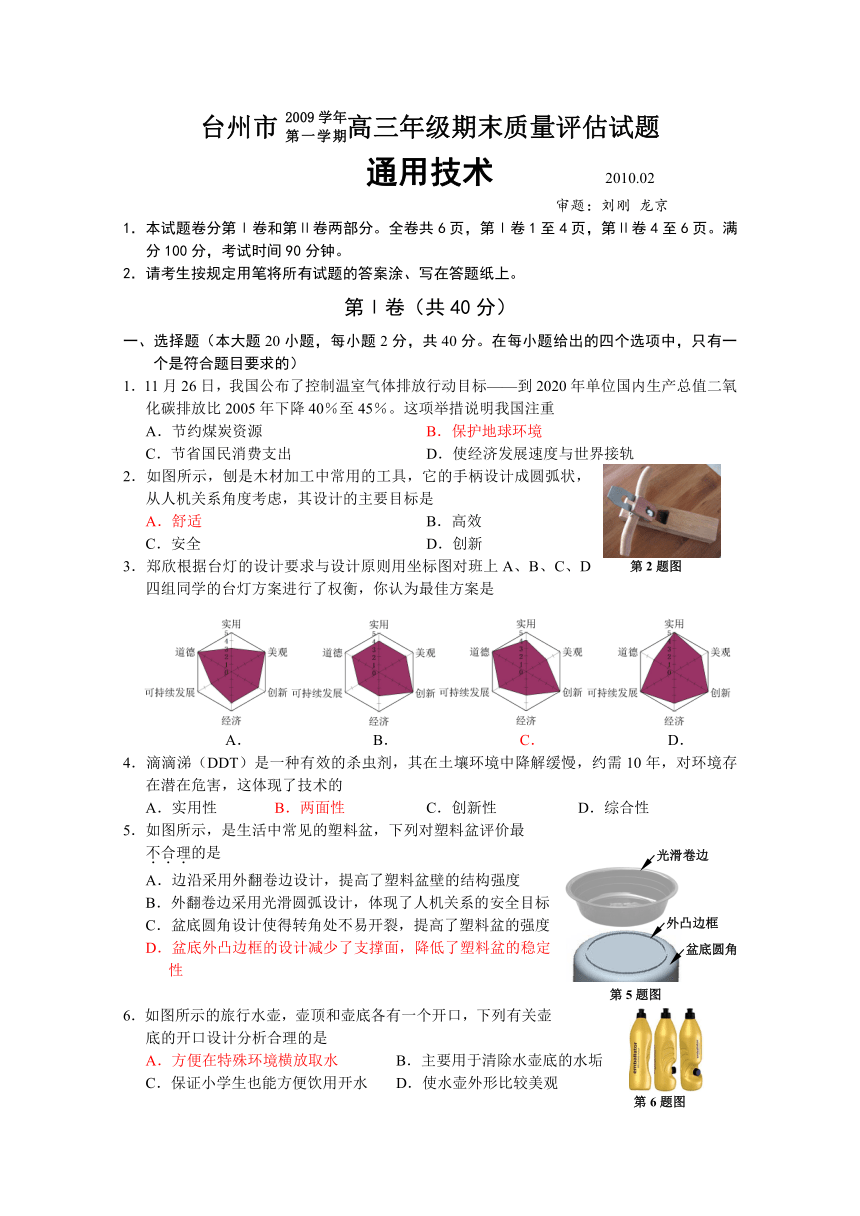

台州市2009学年第一学期高三年级期末质量评估试题
通用技术 2010.02
审题：刘刚 龙京
1．本试题卷分第Ⅰ卷和第Ⅱ卷两部分。全卷共6页，第Ⅰ卷1至4页，第Ⅱ卷4至6页。满分100分，考试时间90分钟。
2．请考生按规定用笔将所有试题的答案涂、写在答题纸上。
第Ⅰ卷（共40分）
一、选择题（本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的）
1．11月26日，我国公布了控制温室气体排放行动目标——到2020年单位国内生产总值二氧化碳排放比2005年下降40％至45％。这项举措说明我国注重
A．节约煤炭资源 B．保护地球环境
C．节省国民消费支出 D．使经济发展速度与世界接轨
2．如图所示，刨是木材加工中常用的工具，它的手柄设计成圆弧状，从人机关系角度考虑，其设计的主要目标是
A．舒适 B．高效
C．安全 D．创新
3．郑欣根据台灯的设计要求与设计原则用坐标图对班上A、B、C、D四组同学的台灯方案进行了权衡，你认为最佳方案是
4．滴滴涕（DDT）是一种有效的杀虫剂，其在土壤环境中降解缓慢，约需10年，对环境存在潜在危害，这体现了技术的
A．实用性 B．两面性 C．创新性 D．综合性
5．如图所示，是生活中常见的塑料盆，下列对塑料盆评价最
不合理的是
A．边沿采用外翻卷边设计，提高了塑料盆壁的结构强度
B．外翻卷边采用光滑圆弧设计，体现了人机关系的安全目标
C．盆底圆角设计使得转角处不易开裂，提高了塑料盆的强度
D．盆底外凸边框的设计减少了支撑面，降低了塑料盆的稳定
性
6．如图所示的旅行水壶，壶顶和壶底各有一个开口，下列有关壶底的开口设计分析合理的是
A．方便在特殊环境横放取水 B．主要用于清除水壶底的水垢
C．保证小学生也能方便饮用开水 D．使水壶外形比较美观

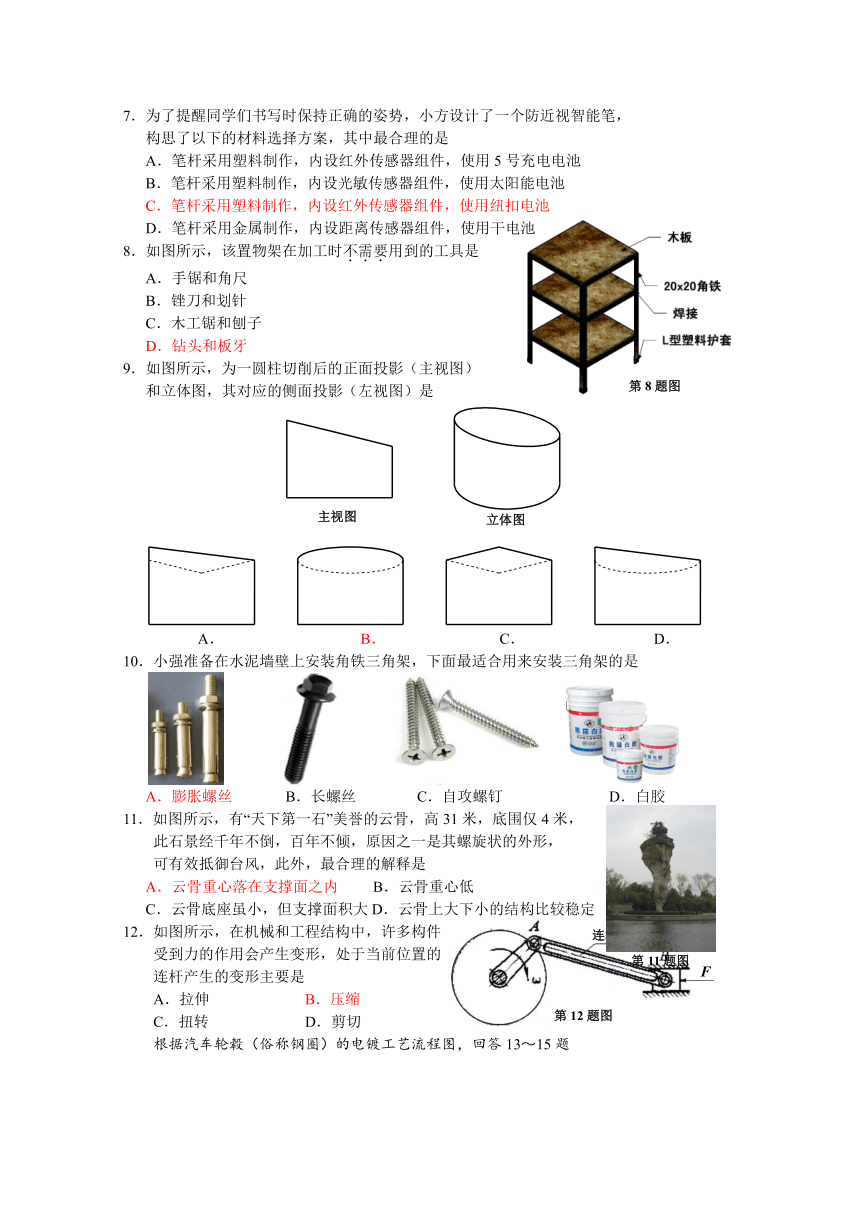

7．为了提醒同学们书写时保持正确的姿势，小方设计了一个防近视智能笔，
构思了以下的材料选择方案，其中最合理的是
A．笔杆采用塑料制作，内设红外传感器组件，使用5号充电电池
B．笔杆采用塑料制作，内设光敏传感器组件，使用太阳能电池
C．笔杆采用塑料制作，内设红外传感器组件，使用纽扣电池
D．笔杆采用金属制作，内设距离传感器组件，使用干电池
8．如图所示，该置物架在加工时不需要用到的工具是
A．手锯和角尺
B．锉刀和划针
C．木工锯和刨子
D．钻头和板牙
9．如图所示，为一圆柱切削后的正面投影（主视图）
和立体图，其对应的侧面投影（左视图）是
A． B． C． D．
10．小强准备在水泥墙壁上安装角铁三角架，下面最适合用来安装三角架的是
A．膨胀螺丝 B．长螺丝 C．自攻螺钉 D．白胶
11．如图所示，有“天下第一石”美誉的云骨，高31米，底围仅4米，
此石景经千年不倒，百年不倾，原因之一是其螺旋状的外形，
可有效抵御台风，此外，最合理的解释是
A．云骨重心落在支撑面之内 B．云骨重心低
C．云骨底座虽小，但支撑面积大D．云骨上大下小的结构比较稳定
12．如图所示，在机械和工程结构中，许多构件
受到力的作用会产生变形，处于当前位置的
连杆产生的变形主要是
A．拉伸 B．压缩
C．扭转 D．剪切

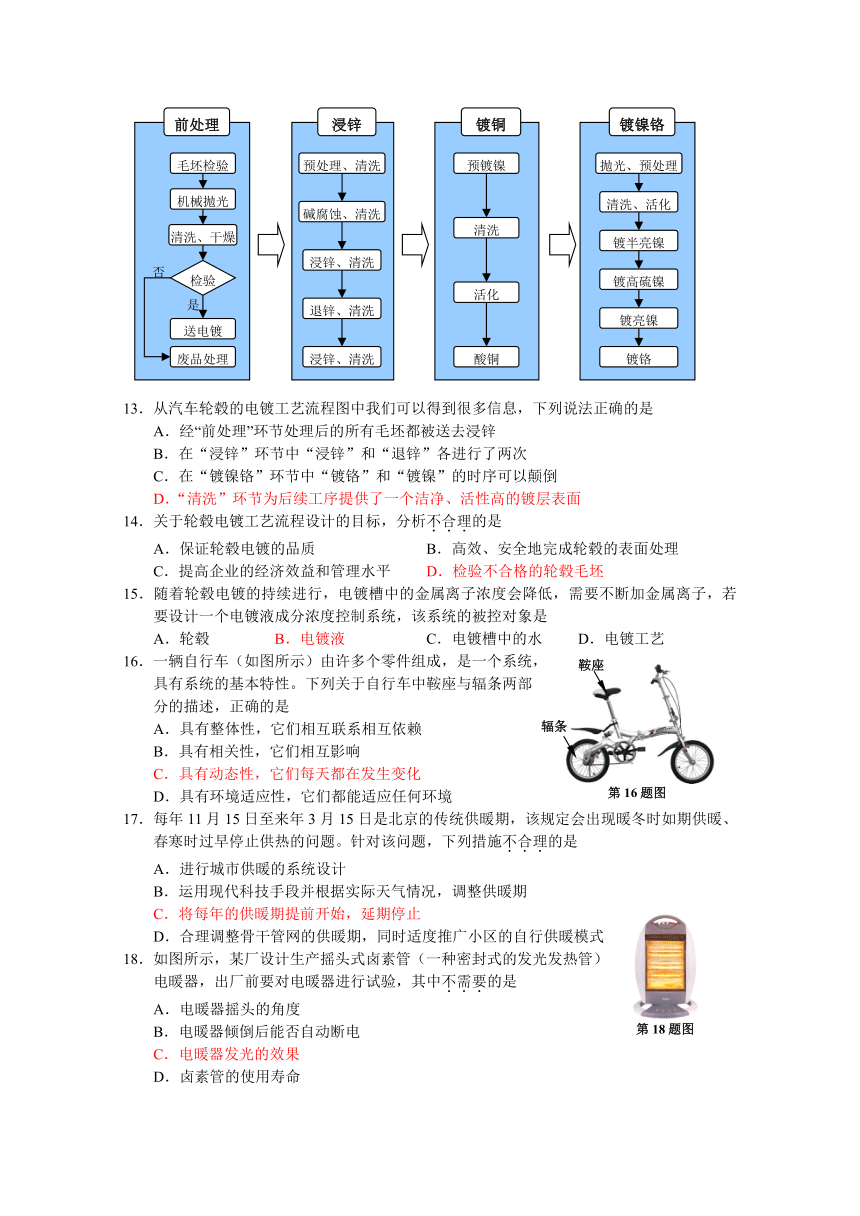

根据汽车轮毂（俗称钢圈）的电镀工艺流程图，回答13～15题
13．从汽车轮毂的电镀工艺流程图中我们可以得到很多信息，下列说法正确的是
A．经“前处理”环节处理后的所有毛坯都被送去浸锌
B．在“浸锌”环节中“浸锌”和“退锌”各进行了两次
C．在“镀镍铬”环节中“镀铬”和“镀镍”的时序可以颠倒
D．“清洗”环节为后续工序提供了一个洁净、活性高的镀层表面
14．关于轮毂电镀工艺流程设计的目标，分析不合理的是
A．保证轮毂电镀的品质 B．高效、安全地完成轮毂的表面处理
C．提高企业的经济效益和管理水平 D．检验不合格的轮毂毛坯
15．随着轮毂电镀的持续进行，电镀槽中的金属离子浓度会降低，需要不断加金属离子，若要设计一个电镀液成分浓度控制系统，该系统的被控对象是
A．轮毂 B．电镀液 C．电镀槽中的水 D．电镀工艺
16．一辆自行车（如图所示）由许多个零件组成，是一个系统，
具有系统的基本特性。下列关于自行车中鞍座与辐条两部
分的描述，正确的是
A．具有整体性，它们相互联系相互依赖
B．具有相关性，它们相互影响
C．具有动态性，它们每天都在发生变化
D．具有环境适应性，它们都能适应任何环境
17．每年11月15日至来年3月15日是北京的传统供暖期，该规定会出现暖冬时如期供暖、春寒时过早停止供热的问题。针对该问题，下列措施不合理的是
A．进行城市供暖的系统设计
B．运用现代科技手段并根据实际天气情况，调整供暖期
C．将每年的供暖期提前开始，延期停止
D．合理调整骨干管网的供暖期，同时适度推广小区的自行供暖模式
18．如图所示，某厂设计生产摇头式卤素管（一种密封式的发光发热管）
电暖器，出厂前要对电暖器进行试验，其中不需要的是
A．电暖器摇头的角度
B．电暖器倾倒后能否自动断电
C．电暖器发光的效果
D．卤素管的使用寿命

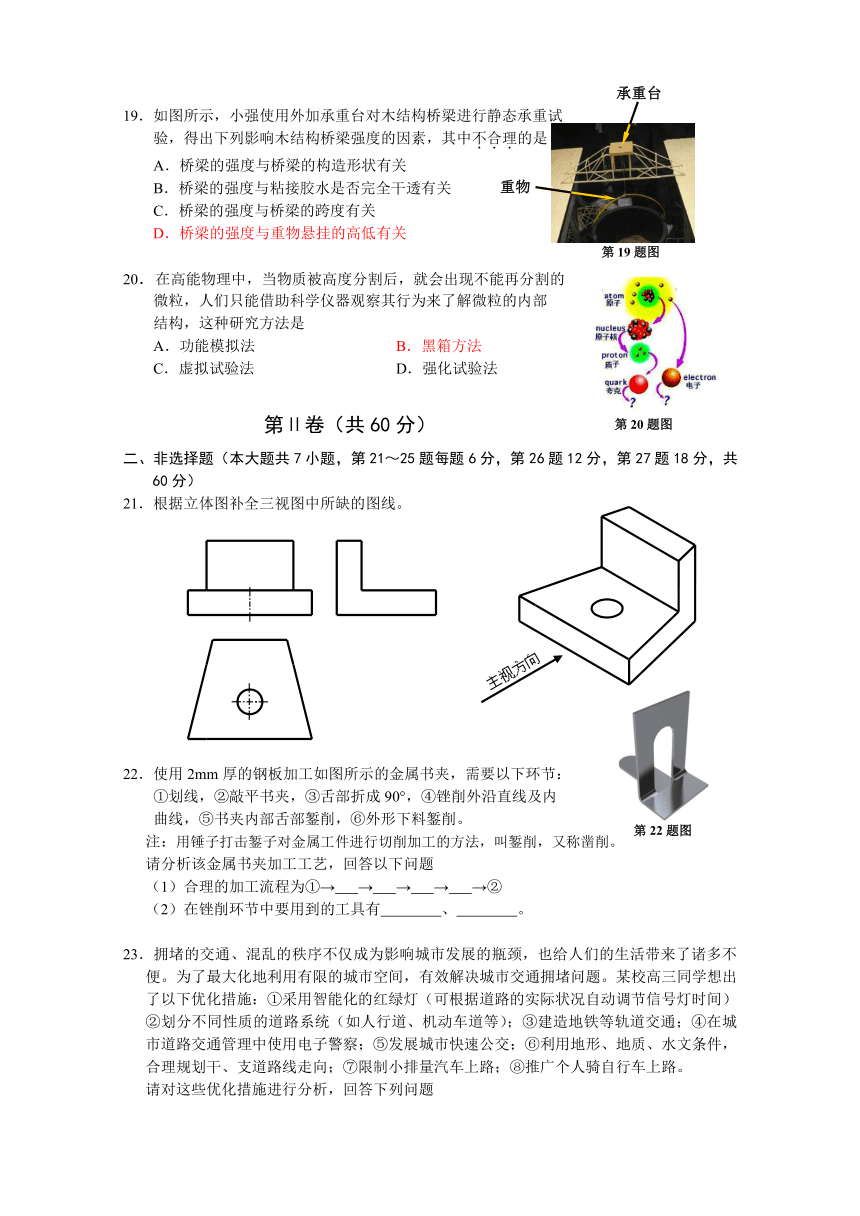

19．如图所示，小强使用外加承重台对木结构桥梁进行静态承重试
验，得出下列影响木结构桥梁强度的因素，其中不合理的是
A．桥梁的强度与桥梁的构造形状有关
B．桥梁的强度与粘接胶水是否完全干透有关
C．桥梁的强度与桥梁的跨度有关
D．桥梁的强度与重物悬挂的高低有关
20．在高能物理中，当物质被高度分割后，就会出现不能再分割的
微粒，人们只能借助科学仪器观察其行为来了解微粒的内部
结构，这种研究方法是
A．功能模拟法 B．黑箱方法
C．虚拟试验法 D．强化试验法
第Ⅱ卷（共60分）
二、非选择题（本大题共7小题，第21～25题每题6分，第26题12分，第27题18分，共60分）
21．根据立体图补全三视图中所缺的图线。
22．使用2mm厚的钢板加工如图所示的金属书夹，需要以下环节：
①划线，②敲平书夹，③舌部折成90°，④锉削外沿直线及内
曲线，⑤书夹内部舌部錾削，⑥外形下料錾削。
注：用锤子打击錾子对金属工件进行切削加工的方法，叫錾削，又称凿削。
请分析该金属书夹加工工艺，回答以下问题
（1）合理的加工流程为①→ → → → →②
（2）在锉削环节中要用到的工具有 、 。
23．拥堵的交通、混乱的秩序不仅成为影响城市发展的瓶颈，也给人们的生活带来了诸多不便。为了最大化地利用有限的城市空间，有效解决城市交通拥堵问题。某校高三同学想出了以下优化措施：①采用智能化的红绿灯（可根据道路的实际状况自动调节信号灯时间）②划分不同性质的道路系统（如人行道、机动车道等）；③建造地铁等轨道交通；④在城市道路交通管理中使用电子警察；⑤发展城市快速公交；⑥利用地形、地质、水文条件，合理规划干、支道路线走向；⑦限制小排量汽车上路；⑧推广个人骑自行车上路。
请对这些优化措施进行分析，回答下列问题
（1）采用系统规划城市道路系统实现优化的措施是： 、
（2）采用新型的交通方式实现优化的措施是： 、
（3）采用智能化的交通控制系统实现优化的措施是： 、

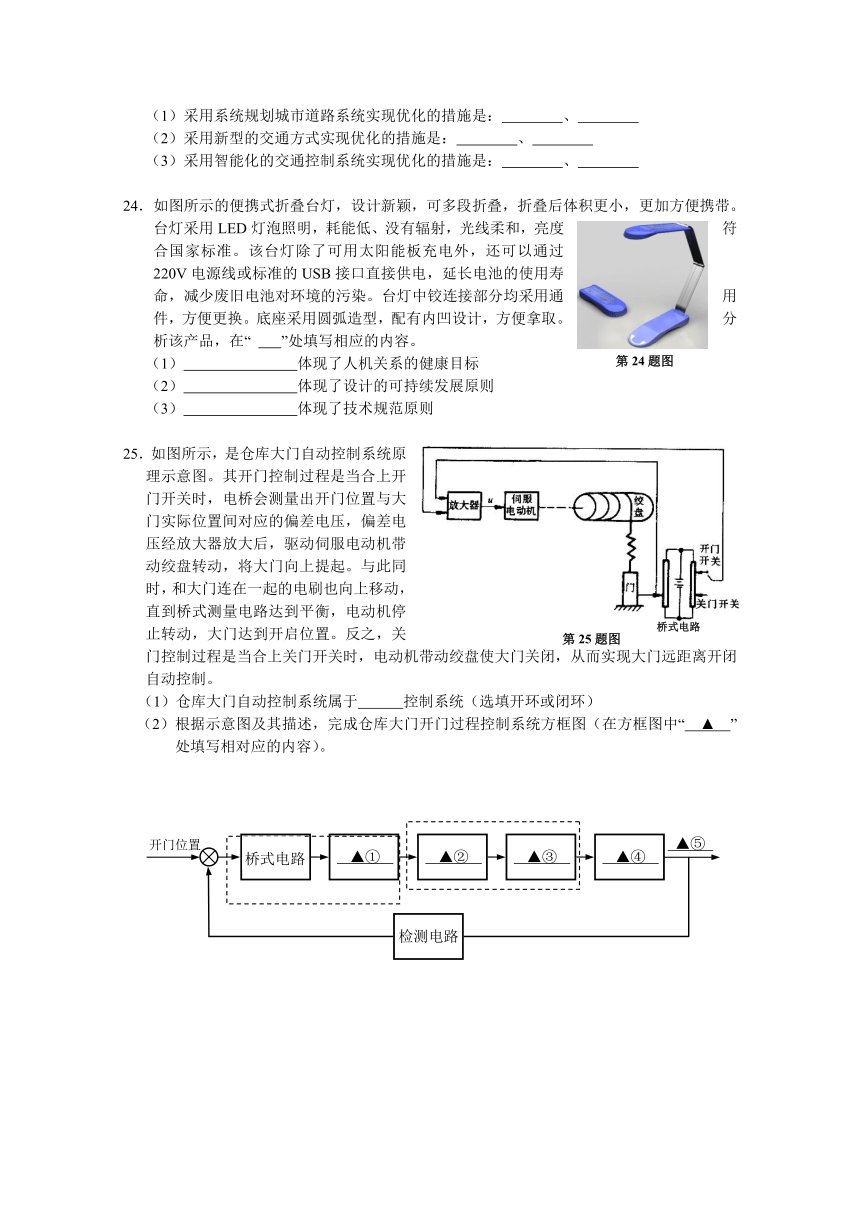

24．如图所示的便携式折叠台灯，设计新颖，可多段折叠，折叠后体积更小，更加方便携带。台灯采用LED灯泡照明，耗能低、没有辐射，光线柔和，亮度符合国家标准。该台灯除了可用太阳能板充电外，还可以通过220V电源线或标准的USB接口直接供电，延长电池的使用寿命，减少废旧电池对环境的污染。台灯中铰连接部分均采用通用件，方便更换。底座采用圆弧造型，配有内凹设计，方便拿取。分析该产品，在“ ”处填写相应的内容。
（1） 体现了人机关系的健康目标
（2） 体现了设计的可持续发展原则
（3） 体现了技术规范原则
25．如图所示，是仓库大门自动控制系统原理示意图。其开门控制过程是当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。反之，关门控制过程是当合上关门开关时，电动机带动绞盘使大门关闭，从而实现大门远距离开闭自动控制。
（1）仓库大门自动控制系统属于 控制系统（选填开环或闭环）
（2）根据示意图及其描述，完成仓库大门开门过程控制系统方框图（在方框图中“ ▲ ”处填写相对应的内容）。
26．如图所示的多功能组合锅架，支架每层（底层除外）可以承重3Kg；架子边上的挂钩可以承重2Kg。请设计一个简易的试验方案，检验锅架的强度（挂钩除外）和稳定性。
（1）分别用示意图表示试验方法，必要时可用文字说明。（给定待测锅架1个， 1Kg的铁饼若干，其余辅助材料自定）
（2）如果锅架强度不够，可能损坏的部位有哪些？
（3）如果锅架稳定性不够，请提出改进措施？
27．小强在制作模型时，发现桌上的各类工具摆放凌乱，且不方便携带，于是决定自己设计一个工具箱。他拍摄了一款工具箱作为参考（如图所示），并提出如下设计要求：
A．至少能够存放活络扳手（250mm×70mm）、钢丝钳（200mm×60mm）各2把，钢直尺（260mm×20mm）、划针（120mm×Φ5mm）各1个，卷尺（60mm×60mm）4只；
B．存取方便、分类清晰，同时便于携带；
C．工具箱能放入（350mm×170mm×170mm）抽屉中；
D．要有新的设计创意，不要与参考作品雷同。
请你以此工具箱为灵感，根据上述要求完成以下设计任务：
（1）画出设计草图，必要时用文字说明；在草图中标注主要尺寸。
（2）指出你所采用的主要材料，并说明箱盖与工具箱主体的连接方式。
（3）说明你的设计方案中的两个主要特色。
台州市2009学年第一学期高三年级期末质量评估试题
通用技术答题卷
题号 一 二 总分
21 22 23 24 25 26 27
得分
一、选择题（本大题20小题，每小题2分，共40分）
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案
二、非选择题（本大题共7小题，第21～25题每题6分，第26题12分，第27题18分，共60分）
21．
22．（1）
（2）
23．（1）
（2）
（3）
24．（1）
（2）
（3）
25．（1）
（2）
26．（1）
（2）
（3）
27．（1）画出设计草图，必要时用文字说明；在草图中标注主要尺寸。
（2）
（3）
台州市2009学年第一学期高三年级期末质量评估试题
通用技术参考答案及评分标准
选择题（本大题20小题，每小题2分，共40分）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
B A C B D A C D B A A B D D B C C C D B
非选择题（本大题共7小题，第21～25题每题6分，第26题12分，第27题18分，共60分）
21.主视图长虚线两条（2分）；短虚线两条（1分）
左视图虚线两条（1分）；中心线（1分）
俯视图实线一条（1分）
22.每空1分，(1)顺序不可颠倒；
（1）⑥→⑤→③→④
（2）半圆锉（圆锉）、扁锉（平板锉）
23. 每空1分
（1）②、⑥
（2）③、⑤
（3）①、④
24.
（1）没有辐射，光线柔和 （2分）
（2）（以下任意两点或三点写全均得2分）
LED灯泡照明，耗能低；
可用太阳能板吸收能量充电
通过220V电源线或标准的USB接口直接照明,延长电池的使用寿命，减少废旧电池对环境的污染
（3）（以下任意两点或三点写全均得2分）
亮度符合国家标准
可以通过220V电源线或标准的USB接口直接照明
台灯折叠铰连接部分均采用通用件，方便更换
25.
（1）开环（1分）
（2）
26．
（1）在锅架第4层的中心支架放置铁饼，逐渐增加到不小于3Kg，观察锅架是否损坏。在第2、3层重复上述试验。在三个挂钩上悬挂铁饼，每个挂钩逐渐增加到不小于2Kg，观察锅架是否损坏。（5分）
在锅架架子边上的一个挂钩上悬挂铁饼，逐渐增加到不小于2Kg，观察锅架是否翻倒（3分）
（2）中心圆圈与水平支架连接处，水平支架与垂直支柱连接处、挂钩与垂直支柱连接处
（答对前两个连接处得2分）
（3）将挂钩的位置向下移动，增加锅架底层与地面的支撑面积（2分）
27．
（1）画出符合基本要求的图形，清楚表达细节，具有立体感。（10分）
合理标注外形尺寸，连接点尺寸。（4分）
（2）指出所采用的材料，说明箱盖与箱体的连接方式。（2分）
（3）两个有创意的特色。（2分）
第2题图
A．
B．
C．
D．
第5题图
外凸边框
光滑卷边
盆底圆角
第6题图
第8题图
主视图
立体图
第11题图
连杆
F
第12题图
镀镍铬
镀铜
浸锌
前处理
毛坯检验
机械抛光
清洗、干燥
废品处理
送电镀
检验
预镀镍
碱腐蚀、清洗
清洗
浸锌、清洗
退锌、清洗
预处理、清洗
浸锌、清洗
活化
酸铜
抛光、预处理
清洗、活化
镀半亮镍
镀高硫镍
镀亮镍
镀铬
是
否
鞍座
辐条
第16题图
第18题图
第19题图
承重台
重物
第20题图
第22题图
第24题图
桥式电路
第25题图
桥式电路
▲④
▲③
▲②
▲①
▲⑤
开门位置
检测电路
第26题图
①
②
部分组装示意图
挂钩
……………………………………装……………………………………订……………………………………线………………………………
学校—————————————— 班级———————————— 姓名—————————————— 准考证号———————————————
2010.02
……………………………………装……………………………………订……………………………………线………………………………
设计草图作图区
开门位置
大门实际位置
放大器
电动机
绞盘
大门
桥式电路
检测电路
强度试验参考方案
稳定性试验参考方案
参考方案
