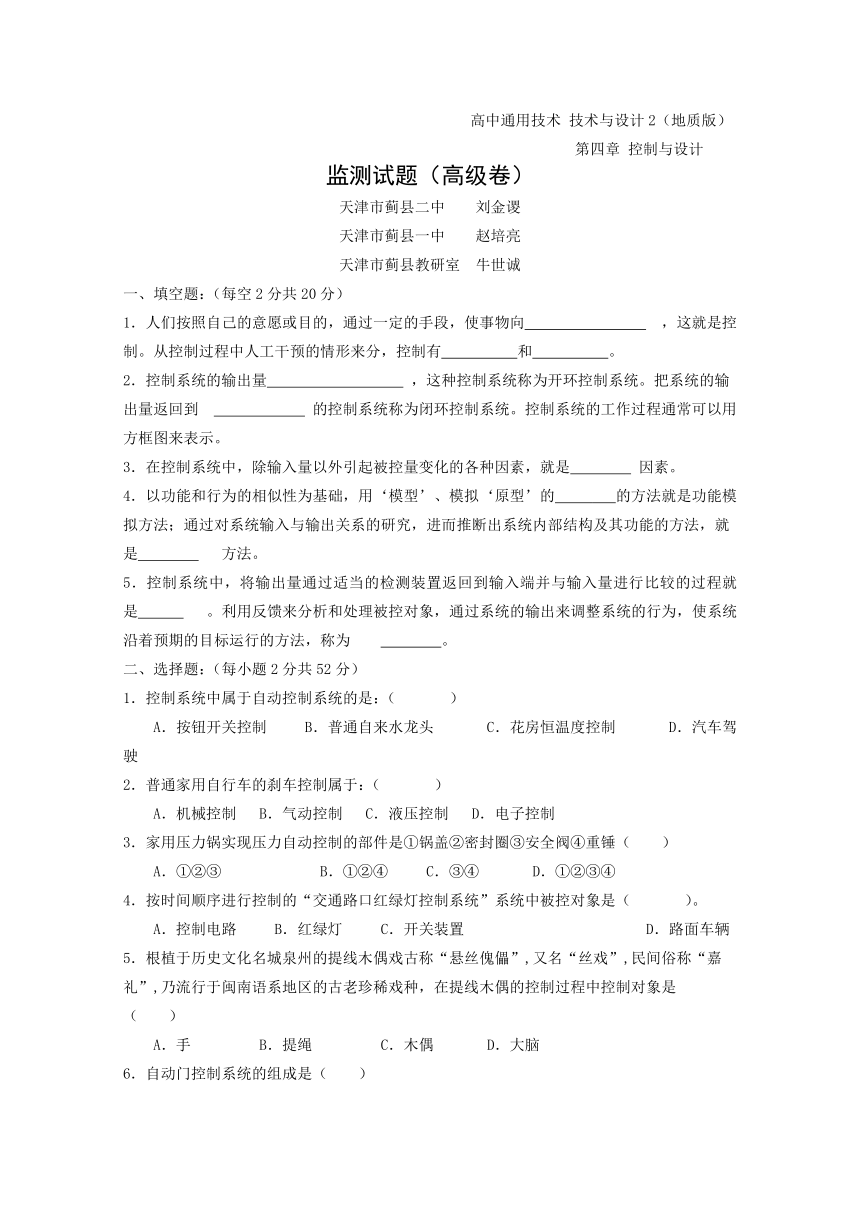

高中通用技术 技术与设计2（地质版）
第四章 控制与设计
监测试题（高级卷）
天津市蓟县二中 刘金谡
天津市蓟县一中 赵培亮
天津市蓟县教研室 牛世诚
一、填空题：（每空2分共20分）
1．人们按照自己的意愿或目的，通过一定的手段，使事物向 ，这就是控制。从控制过程中人工干预的情形来分，控制有 和 。
2．控制系统的输出量 ，这种控制系统称为开环控制系统。把系统的输出量返回到 的控制系统称为闭环控制系统。控制系统的工作过程通常可以用方框图来表示。
3．在控制系统中，除输入量以外引起被控量变化的各种因素，就是 因素。
4．以功能和行为的相似性为基础，用‘模型’、模拟‘原型’的 的方法就是功能模拟方法；通过对系统输入与输出关系的研究，进而推断出系统内部结构及其功能的方法，就是 方法。
5．控制系统中，将输出量通过适当的检测装置返回到输入端并与输入量进行比较的过程就是 。利用反馈来分析和处理被控对象，通过系统的输出来调整系统的行为，使系统沿着预期的目标运行的方法，称为 。
二、选择题：（每小题2分共52分）
1．控制系统中属于自动控制系统的是：（ ）
A．按钮开关控制 B．普通自来水龙头 C．花房恒温度控制 D．汽车驾驶
2．普通家用自行车的刹车控制属于：（ ）
A．机械控制 B．气动控制 C．液压控制 D．电子控制
3．家用压力锅实现压力自动控制的部件是①锅盖②密封圈③安全阀④重锤（　　）
A．①②③ B．①②④ C．③④ D．①②③④
4．按时间顺序进行控制的“交通路口红绿灯控制系统”系统中被控对象是（ ）。
A．控制电路 　B．红绿灯 C．开关装置 D．路面车辆
5．根植于历史文化名城泉州的提线木偶戏古称“悬丝傀儡”,又名“丝戏”,民间俗称“嘉礼”,乃流行于闽南语系地区的古老珍稀戏种，在提线木偶的控制过程中控制对象是（　　）
A．手 B．提绳 C．木偶 D．大脑

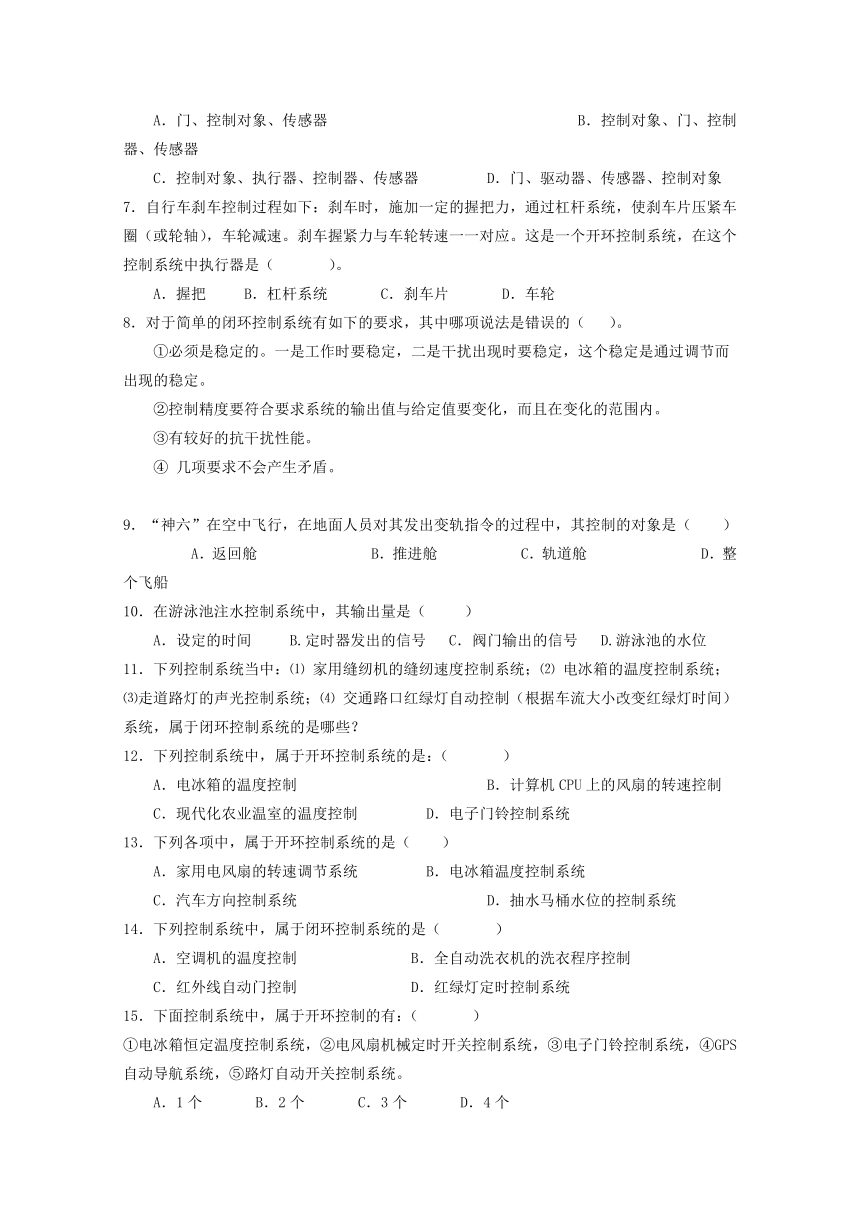

6．自动门控制系统的组成是（　　）
A．门、控制对象、传感器 B．控制对象、门、控制器、传感器
C．控制对象、执行器、控制器、传感器 D．门、驱动器、传感器、控制对象
7．自行车刹车控制过程如下：刹车时，施加一定的握把力，通过杠杆系统，使刹车片压紧车圈（或轮轴），车轮减速。刹车握紧力与车轮转速一一对应。这是一个开环控制系统，在这个控制系统中执行器是（ ）。
A．握把 B．杠杆系统 C．刹车片 D．车轮
8．对于简单的闭环控制系统有如下的要求，其中哪项说法是错误的（ ）。
①必须是稳定的。一是工作时要稳定，二是干扰出现时要稳定，这个稳定是通过调节而出现的稳定。
②控制精度要符合要求系统的输出值与给定值要变化，而且在变化的范围内。
③有较好的抗干扰性能。
④ 几项要求不会产生矛盾。
9．“神六”在空中飞行，在地面人员对其发出变轨指令的过程中，其控制的对象是（　　）
A．返回舱 B．推进舱 C．轨道舱 D．整个飞船
10．在游泳池注水控制系统中，其输出量是（ ）
A．设定的时间 B.定时器发出的信号 C．阀门输出的信号 D.游泳池的水位
11．下列控制系统当中：⑴ 家用缝纫机的缝纫速度控制系统；⑵ 电冰箱的温度控制系统；⑶走道路灯的声光控制系统；⑷ 交通路口红绿灯自动控制（根据车流大小改变红绿灯时间）系统，属于闭环控制系统的是哪些？
12．下列控制系统中，属于开环控制系统的是：（ ）
A．电冰箱的温度控制 B．计算机CPU上的风扇的转速控制
C．现代化农业温室的温度控制 D．电子门铃控制系统
13．下列各项中，属于开环控制系统的是（　　）
A．家用电风扇的转速调节系统 B．电冰箱温度控制系统
C．汽车方向控制系统 D．抽水马桶水位的控制系统
14．下列控制系统中，属于闭环控制系统的是（ ）
A．空调机的温度控制 B．全自动洗衣机的洗衣程序控制
C．红外线自动门控制 D．红绿灯定时控制系统
15．下面控制系统中，属于开环控制的有：（ ）
①电冰箱恒定温度控制系统，②电风扇机械定时开关控制系统，③电子门铃控制系统，④GPS自动导航系统，⑤路灯自动开关控制系统。
A．1个 B．2个 C．3个 D．4个
16．家用普通调光灯的控制系统为（　　）
A．自动控制、闭环控制系统 B．手动控制、闭环控制系统
C．自动控制、开环控制系统 D．手动控制、开环控制系统
17．学校的打铃系统目前一般都由电脑控制，其控制系统为（　　）
A．机械控制、闭环控制系统 B．电子控制、闭环控制系统
C．机械控制、开环控制系统 D．电子控制、开环控制系统
18．在电冰箱的温度控制系统中，下列情况不属于影响其温度控制的干扰因素（　　）
A．开电冰箱门 B．电冰箱所在房间的温度从20摄氏度变到32摄氏度
C．热菜或热饭放入电冰箱中 D．在电冰箱外放一盆冷水
19．在2008年北京奥运会比赛场馆中会有各种电子指示牌，这些电子指示牌的正常运行对比赛的顺利有序进行起到积极的作用，请问一下哪些因素不会干扰指示牌的正常工作（　　）
A．停电 B．高温 C．暴雨 D．屏幕大小
20.干扰对控制系统的影响是（ ）。
A.使控制系统的输出量发生变化 B.使控制系统的输入量发生变化
C.使控制系统的控制量发生变化 D.使控制系统的输出量和输入量同时发生变化
21．2008年北京奥运会比赛场馆的各种控制系统会遇到各种干扰因素，在研究干扰对控制系统的作用主要是观察（ ）
A．对控制系统组成产生的影响 B．对控制系统控制量产生的影响
C．对输入量产生的影响 D．对控制系统的输出量产生的影响
22．在恒温箱自动控制系统中，检测装置的作用是（　　）
A．测量并显示温度 B．测量并消除干扰 C．测量并反馈温度 D．测量并控制干扰
23．电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩的启动，实现电冰箱的温度控制。温度的变化量是：（　　）
A．输入量 B．输出量 C．控制量 D．反馈量
24．在人体温度系统中，皮肤相当于（ ）
Ａ．控制器 Ｂ．传感器 Ｃ．执行器 Ｄ．驱动器
25．在观看2008年北京奥运会电视转播时，使用者虽然不一定懂得电视机内部的构造和机理，却知道按哪个开关打开它，调整哪些开关可以得到清晰稳定的画面效果，判断什么情况下大概出了什么故障等等。这是什么方法的一种具体应用。（ ）
A 功能模拟法 B．黑箱方法　　C．反馈方法 D．控制方法
26．“黑箱”方法主要是研究系统的（　　）
A．输入与输出的关系 B．内部与外部的关系
C．结构与功能的关系 D．要素与整体的关系
三、简答题：（28分）
1．画出人体温度控制系统方框图，并回答问题：
（1）本系统中传感器、控制器、反馈环节分别对应人体那个部位或系统。
（2）反馈环节是如何工作的。
（3）干扰因素来自哪里。
2．画出亮度可调台灯的控制系统方框图。
