(共12张PPT)
二 控制系统的工作过程与方式
嘉积中学海桂中学技术组

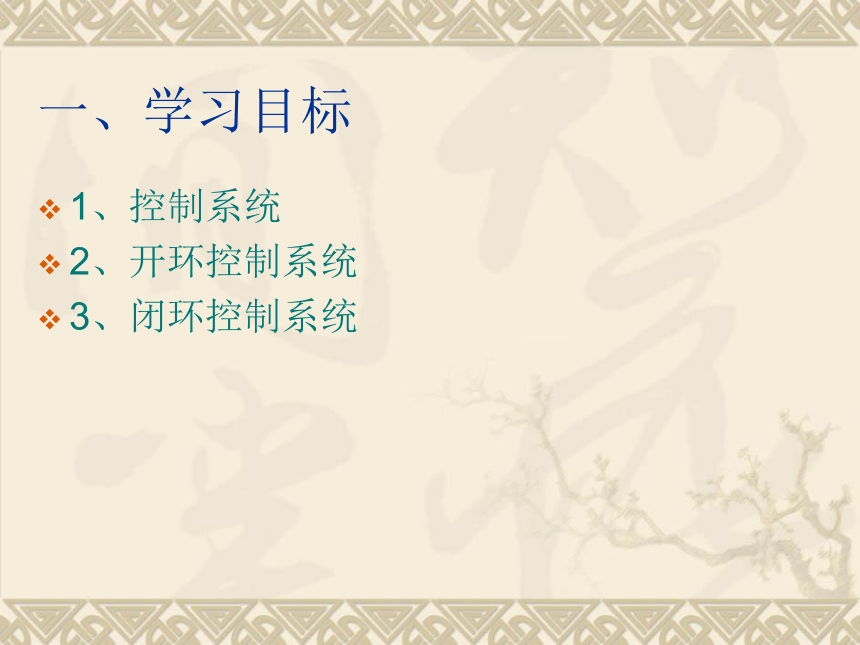

一、学习目标
1、控制系统
2、开环控制系统
3、闭环控制系统
1、什么是控制系统

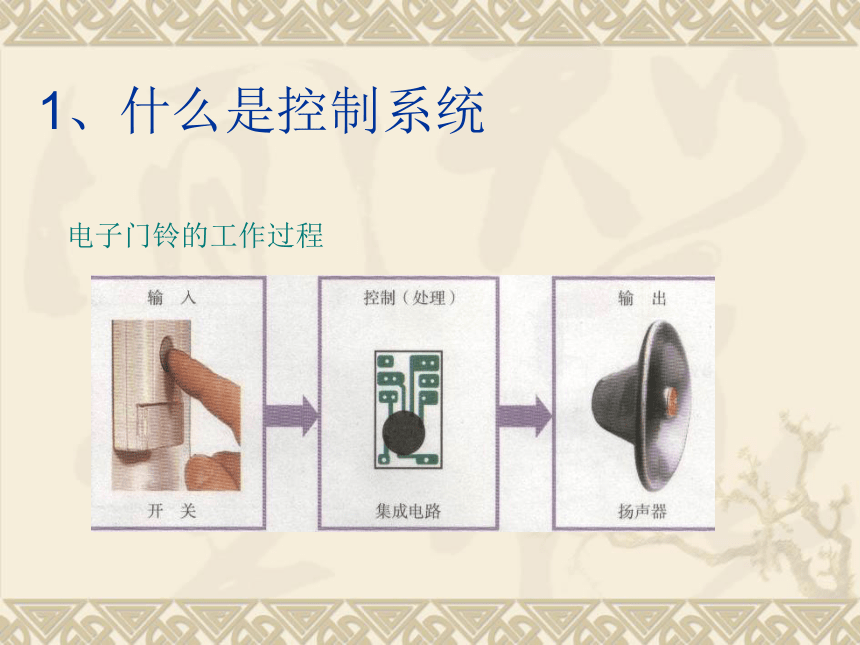

电子门铃的工作过程

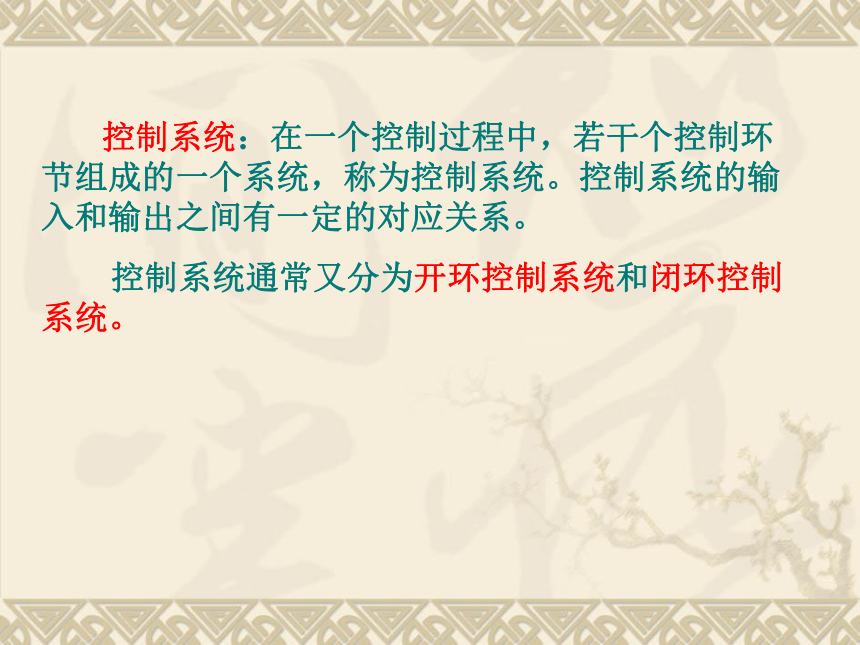

控制系统:在一个控制过程中,若干个控制环节组成的一个系统,称为控制系统。控制系统的输入和输出之间有一定的对应关系。
控制系统通常又分为开环控制系统和闭环控制系统。
是否属于控制系统 输入 输出
电饭锅
红外线自动水龙头

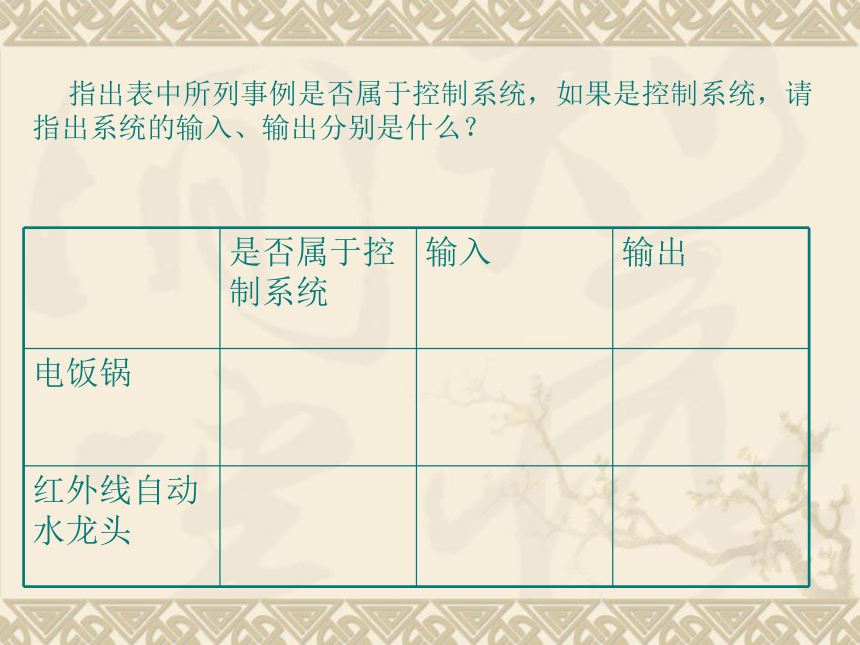

指出表中所列事例是否属于控制系统,如果是控制系统,请
指出系统的输入、输出分别是什么?
是否属于控制系统 输入 输出
电饭锅 是 接通电源的电信号 锅内的温度
红外线自动水龙头 是 红外装置检测到人手发出的信号 出水量
2、什么是开环控制系统
定时器
进水阀门
游泳池
设定注水时间
输入
水流量
游泳池水位
输出
控制系统的输出量不对系统的控制产生任何影响,这种控制系统称为开环控制系统。
主要特点:输出不影响输入,对输出不需要测量,通常容易实现。
2、开环控制系统
开环控制系统的方框图
输入量
控制器
执行器
被控对象
输出量
控制量
定时器
进水阀门
游泳池
设定注水时间
输入
水流量
游泳池水位
输出
案例分析
案例1:自动烘手机是靠红外线感知手的靠近过程,没有人用的时候,鼓风机和加热电炉丝都自动切断电源;当手的温度在红外传感器监视范围之内时烘手机就启动。
案例2:普通家用电饭锅的煮饭控制:煮饭时
电源接通,内锅放在发热盘上,使锅内温度升
高,当温度达到80度C以上时,饭煮熟,进入
保温状态。
案例3:电视机和遥控器组成一个开环控制系统。接通电源,打开电视机的开关,将遥控器的前端对准电视机上的红外线检测装置,通过按钮,可以选择频道节目。
