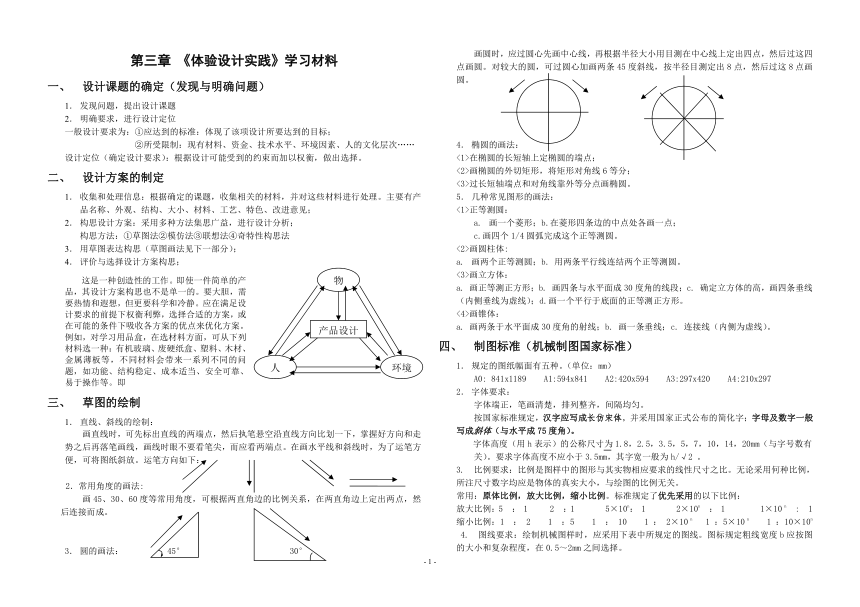

第三章 《体验设计实践》学习材料
设计课题的确定（发现与明确问题）
发现问题，提出设计课题
明确要求，进行设计定位
一般设计要求为：①应达到的标准：体现了该项设计所要达到的目标；
②所受限制：现有材料、资金、技术水平、环境因素、人的文化层次……
设计定位（确定设计要求）：根据设计可能受到的约束而加以权衡，做出选择。
设计方案的制定
收集和处理信息：根据确定的课题，收集相关的材料，并对这些材料进行处理。主要有产品名称、外观、结构、大小、材料、工艺、特色、改进意见；
构思设计方案：采用多种方法集思广益，进行设计分析；
构思方法：①草图法②模仿法③联想法④奇特性构思法
用草图表达构思（草图画法见下一部分）；
评价与选择设计方案构思；
这是一种创造性的工作。即使一件简单的产品，其设计方案构思也不是单一的。要大胆，需要热情和遐想，但更要科学和冷静。应在满足设计要求的前提下权衡利弊，选择合适的方案，或在可能的条件下吸收各方案的优点来优化方案。例如，对学习用品盒，在选材料方面，可从下列材料选一种：有机玻璃、废硬纸盒、塑料、木材、金属薄板等，不同材料会带来一系列不同的问题，如功能、结构稳定、成本适当、安全可靠、易于操作等。即
草图的绘制
直线、斜线的绘制：
画直线时，可先标出直线的两端点，然后执笔悬空沿直线方向比划一下，掌握好方向和走势之后再落笔画线，画线时眼不要看笔尖，而应看两端点。在画水平线和斜线时，为了运笔方便，可将图纸斜放。运笔方向如下：
2．常用角度的画法:
画45、30、60度等常用角度，可根据两直角边的比例关系，在两直角边上定出两点，然后连接而成。
圆的画法： 45° 30°
画圆时，应过圆心先画中心线，再根据半径大小用目测在中心线上定出四点，然后过这四点画圆。对较大的圆，可过圆心加画两条45度斜线，按半径目测定出8点，然后过这8点画圆。
椭圆的画法：
<1>在椭圆的长短轴上定椭圆的端点；
<2>画椭圆的外切矩形，将矩形对角线6等分；
<3>过长短轴端点和对角线靠外等分点画椭圆。
几种常见图形的画法：
<1>正等测圆：
画一个菱形；b.在菱形四条边的中点处各画一点；
c.画四个1/4圆弧完成这个正等测圆。
<2>画圆柱体:
画两个正等测圆；b. 用两条平行线连结两个正等测圆。
<3>画立方体：
a. 画正等测正方形；b. 画四条与水平面成30度角的线段；c. 确定立方体的高，画四条垂线（内侧垂线为虚线）；d.画一个平行于底面的正等测正方形。
<4>画锥体：
a. 画两条于水平面成30度角的射线；b. 画一条垂线；c. 连接线（内侧为虚线）。
制图标准（机械制图国家标准）
规定的图纸幅面有五种。（单位：mm）
A0: 841x1189 A1:594x841 A2:420x594 A3:297x420 A4:210x297
字体要求：
字体端正，笔画清楚，排列整齐，间隔均匀。
按国家标准规定，汉字应写成长仿宋体，并采用国家正式公布的简化字；字母及数字一般写成斜体（与水平成75度角）。
字体高度（用h表示）的公称尺寸为1.8，2.5，3.5，5，7，10，14，20mm（与字号数有
关）。要求字体高度不应小于3.5mm，其字宽一般为h/√2 。
3. 比例要求：比例是图样中的图形与其实物相应要求的线性尺寸之比。无论采用何种比例，所注尺寸数字均应是物体的真实大小，与绘图的比例无关。
常用：原体比例，放大比例，缩小比例。标准规定了优先采用的以下比例：
放大比例：5 ： 1 2 ：1 5×10n： 1 2×10n ： 1 1×10 n : 1
缩小比例：1 ： 2 1 ：5 1 ： 10 1 ： 2×10 n 1 ：5×10 n 1 ：10×10n
4. 图线要求：绘制机械图样时，应采用下表中所规定的图线。图标规定粗线宽度b应按图的大小和复杂程度，在0.5～2mm之间选择。
图线的名称、型式、宽度及用途
5. 尺寸标注：
〈1〉尺寸的三要素：尺寸界线、尺寸线（包括箭头）、尺寸数字
〈2〉常用尺寸标注方法：
角度标注； b.直径或半径的标注； c.球面的直径或半径的标注；
五：绘图工具及用法：
常用的绘图工具：丁字尺、三角板、圆规、分规、比例尺、曲线板、墨线笔等
图板：铺放和固定图纸，表面平坦、光洁、左右导边必须光滑、平直。
丁字尺：用来画水平线
三角板：45°×45° 和 30°×60°各一块
三角板与丁字尺配合可画一系列不同位置的铅垂线，还可画出与水平线成30°、45°、60°以及15°倍数角的各种斜线。
圆规和分规：
圆规主要用来画圆和圆弧；
分规主要用来量取线段和等分线段；
曲线板：用来画非圆曲线的工具。
比例尺：又名三棱尺。三个棱面上刻有六种不同比例的刻度，使用时，可按所需要的比例量取尺寸。
墨线笔：加粗线条用。
(二) 绘图用品：绘图纸、绘图铅笔、擦图片、绘图橡皮、胶带纸、小刀、砂纸等。
六：透视图及正等轴测图
透视图：
形成规律：近大远小、近宽远窄、近高远低、不平行于画面的平行线组的透视必交于一点（即灭点）
类型：按消失点的数目分：
一点透视（又称平行透视）可同时观察到物体的前面和左右两侧的情况，因此一般用于室内布置、庭园、街景或主要表达物体正面形象的透视图
二点透视（又称角透视）主要画产品设计的效果图
三点透视（又称斜透视）主要用于画建筑物（尤其高大建筑）的效果图
画法：设视平线，取消失点，向消失点连线，图形画在连线内。
正等轴测图
正等轴测图是一种可以表现物体三维结构特征的图形。采用这种投影图可以表示最初的设计思想。我们可以在产品的设计说明书、广告宣传单上发现这种投影图的踪影。
平面结构（扫描的29页）
正投影与三视图
⒈正投影
光源发出的光线可将物体的影子反映在投影面上，这种投影称为中心投影。中心投影所得到的物体的影子，其大小随光源、物体与投影面的距离变化而变化。如果使投影光线相互之间平行且又垂直于投影面，则得到的物体的影子将不会随光源、物体与投影面的距离变化而变化，这种投影称为正投影。
正投影得到的图形便于度量，易于绘制，因此工程上广泛采用正投影原理来绘制图形。投影线为人的视线所代替，因而投影面又称为视图。
利用正投影法进行投影时，会出现三种情况，如长方形的投影：
（1）被投影的长方形平行于投影面时，投影反映真实大小（真实性）；
（2）被投影的长方形垂直于投影面时，投影积聚成一条线（积聚性）；
（3）被投影的长方形与投影面倾斜时，投影虽仍为长方形，但面积已经小于真实大小，不再反映实形了，这种现象称为投影变形，得到的投影称为类似形（收缩性）。
⒉三视图的形成
⑴ 形成
将物体置于三个相互垂直的投影面中，三个投影面分别称为正面(V)、水平面(H)和侧面(W)。利用正投影可以在这三个投影面上得到三个不同的投影，或称三个视图。
在正面上，得到的投影是物体由前向后的投影，称为主视图；水平面上，得到的投影是物体由上向下的投影，称为俯视图；侧面上，得到的投影是物体由左向右的投影，称为左视图。三个视图分别在三个相互垂直的投影面上。
为使三个视图在一个平面上，需要把三个投影面展开。方法是：正面（V）不动，水平面（H）绕OX轴向下旋转90°，侧面（W）绕OZ轴向右旋转90°，使它们与正面（V）成为一个平面。则三个视图的位置关系是：俯视图在主视图的下方，左视图在主视图的右方。
⑵ 三视图的投影关系
① 主、俯两视图反映了物体的长度，而且长对正；
② 主、左两视图反映了物体的高度，而且高平齐；
③ 左、俯两视图反映了物体的宽度，而且宽相等。
主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等，这是三视图的基本投影规律，绘图、读图都要严格遵守这条规律。
⑶ 视图中图线的形成
① 物体上平面或曲面与投影面相垂直，该面的投影便在投影面上集聚为一条图线；
② 物体表面上的交线；
③ 平面或曲面的最外轮廓。
⑷ 物体的各部分在视图中的体现——三视图的方位关系
三视图不仅反映了物体的长、宽、高，同时也反映了物体的上、下、左、右、前、后六个方位的位置关系，应把各个视图紧密联系起来进行想象。
① 主视图反映了物体的上、下、左、右方位；
② 俯视图反映了物体的前、后、左、右方位；
③ 左视图反映了物体的上、下、前、后方位。
⑸ 简单形体的三视图
长方体、棱柱、圆柱、圆锥、球和圆环等。
⑹三视图的绘制
① 形体分析
看物体由哪些基本形状（长方体、立方体、圆柱体等）组成，有没有开槽、切角、孔洞等。
② 选主视图
a．物体摆放应使尽可能多的表面平行或垂直于投影面。
b．选择能反映物体主要形状特征的方向为主视图的投影方向。
c．同时考虑尽量使俯视图和左视图简单易画，虚线少。
③ 作图步骤
a．布置图面，画作图基准线。
三个视图的基准线按“长对正、高平齐、宽相等”的投影规律同时画，不能先画完一个视图然后再画另一个视图。
b．如果物体有开槽、切角或孔洞，先不考虑，画出物体总体基本形状的三视图。
c．分别将开槽、切角或孔洞在三个面上投影，画出它们的三视图。注意：不可见的轮廓要用虚线。
d．检查，确认无误，擦去多余图线，按规定将可见轮廓线用粗实线描深，三视图完成。
⑺三视图与轴测图的关系
① 根据三视图绘制轴测图。
② 根据轴测图绘制三视图（重点）。
零件图及识读
（一）图样是以投影原理为基础，按照国家规定的制图标准绘制出来的，图中注有必要的技术要求和说明，它是机器制造业中最重要的技术文件之一。在生产中最重要的图样是零件图和装配图。我们只学习零件图。
零件图是表达零件的图样。用通俗的话来说，就是零件生产出来之前人们对其要求的“样子”。这个样子是反映在图纸上的，它应该包括下列内容：
1．一组视图：这组视图必须能完整而清晰的表达零件的形状和结构。
2．尺寸标注
按加工要求标注零件大小的尺寸。
标注尺寸时要求：
⑴ 正确：尺寸标注的方法要符合国家标准的有关规定。
⑵ 完整：标注尺寸要齐全，既不遗漏，也不重复。
⑶ 清晰：尺寸布置要整齐，以便于阅读和查找。
⑷ 合理：尺寸标注要符合设计和工艺要求。
3．技术要求
表面粗糙度：经过加工后的零件表面的粗糙程度。表面粗糙度对零件的许多性能有直接影响，表面越光滑则加工成本越高，应根据零件的作用选择适当的表面粗糙度。
尺寸公差：加工零件时，考虑到可能的误差而对零件规定一个允许的尺寸变动量，这个变动量程为尺寸公差。如φ14H7，“φ14”（表示圆的直径为14mm）为基本尺寸，“H7”为公差代号，可通过查表获得其上、下偏差值。
此外，技术要求还有热处理及机械性能等。
4．标题栏
标题栏内说明零件的名称、材料、数量及图样的编号、比例、制图人、审核人等有关技术管理的内容。
（二）读图应了解的知识
剖视图与其它视图：分为全剖视、半剖视、局部剖视、阶梯剖视、剖面图等多种。
⑴剖视图的概念：假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形，称为剖视图。
⑵有关术语：
①剖切面：剖切被表达物体的假想平面或曲面；
②剖面区域：假想用剖切面剖开物体，剖切面与物体的接触部分；
③剖切线：指示剖切面位置的线（用细点画线）；
④剖切符号：指示剖切面起、讫和转折位置（用粗短画表示）及投射方向（用箭头或粗短画表示）的符号。
2．零件图中的技术要求：表面粗糙度、形状与位置公差、公差与配合、材料与热处理要求等。
（三）识读零件图
1．零件的类型：轴套类、轮盘类、叉架类、箱体类等。
轴套类零件主要结构是回转体，一般只需用一个基本视图来表示其主要结构形状，而常用局部剖视、移出剖视、局部视图和局部放大图等表示零件的内部结构和局部结构形状。
2．读图步骤：
⑴ 看标题栏，了解概况，了解零件的名称、比例、材料等。
⑵ 分析图形，想形状。
⑶ 分析尺寸，定大小。找出尺寸基准。
按尺寸的作用分，主要有三类尺寸：
① 总体尺寸：表示物体总长、总宽、总高的尺寸。
② 定形尺寸：确定物体上某一结构要素的形状大小的尺寸
③ 定位尺寸：确定物体上两个形体或结构要素之间相对位置的尺寸。
⑷ 看技术要求，明确质量指标。
电路符号及线路图（GB/T4728）
1．电路图中的各种符号。
2．常用电路
（1）两端可控电路
（2）动合自动复位电路
自动复位按钮开关
（3）单按键自动恒温式电饭锅电路
（4）吊扇（带调速器）电路图
（5）三极管的放大电路：对交流信号i、u有放大作用。
请画出下列立体图形的三视图。
　　
产品设计
物
环境
人
PAGE
3
- -
