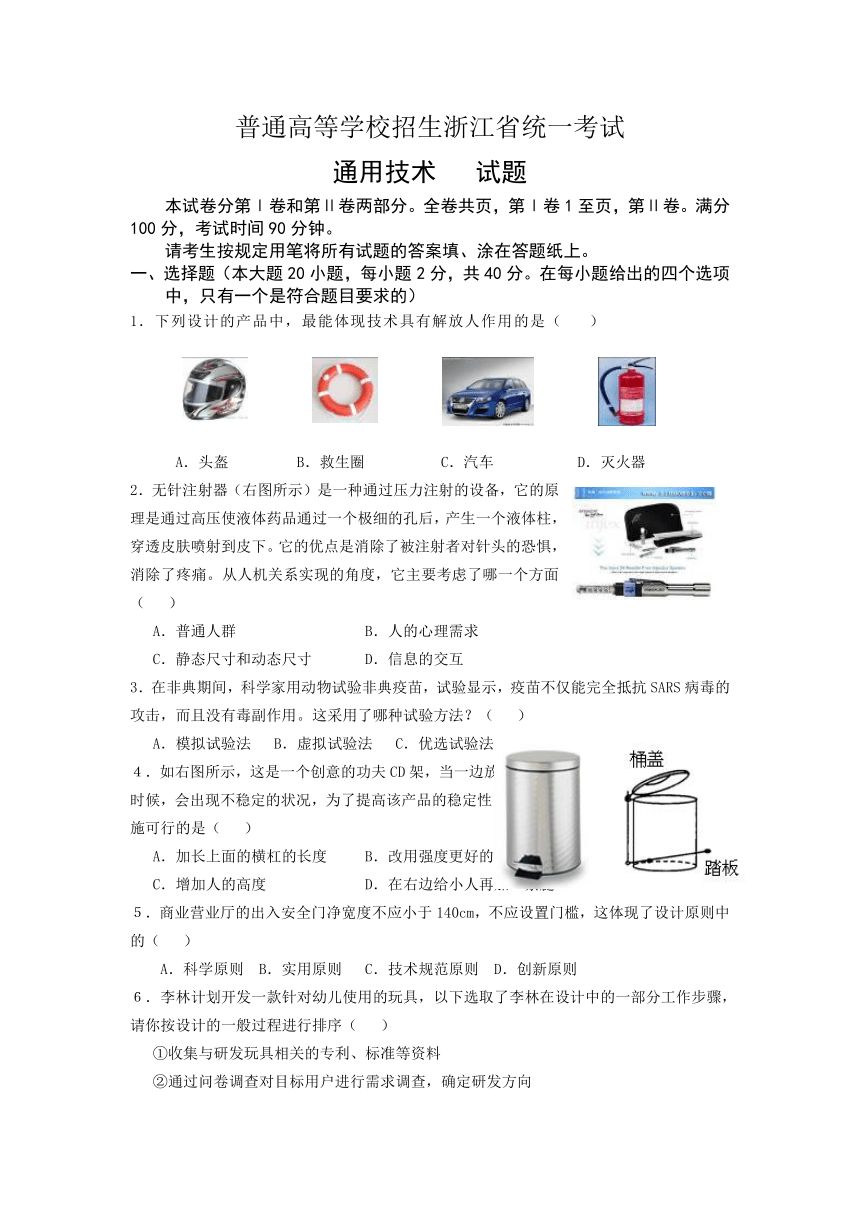

普通高等学校招生浙江省统一考试
通用技术 试题
本试卷分第Ⅰ卷和第Ⅱ卷两部分。全卷共页，第Ⅰ卷1至页，第Ⅱ卷。满分100分，考试时间90分钟。
请考生按规定用笔将所有试题的答案填、涂在答题纸上。
一、选择题（本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的）
1．下列设计的产品中，最能体现技术具有解放人作用的是（ ）
A．头盔 B．救生圈 C．汽车 D．灭火器
2．无针注射器（右图所示）是一种通过压力注射的设备，它的原理是通过高压使液体药品通过一个极细的孔后，产生一个液体柱，穿透皮肤喷射到皮下。它的优点是消除了被注射者对针头的恐惧，消除了疼痛。从人机关系实现的角度，它主要考虑了哪一个方面（ ）
A．普通人群 B．人的心理需求
C．静态尺寸和动态尺寸 D．信息的交互
3．在非典期间，科学家用动物试验非典疫苗，试验显示，疫苗不仅能完全抵抗SARS病毒的攻击，而且没有毒副作用。这采用了哪种试验方法？（ ）
A．模拟试验法 B．虚拟试验法 C．优选试验法 D．移植试验法
４．如右图所示，这是一个创意的功夫CD架，当一边放了过多的CD的时候，会出现不稳定的状况，为了提高该产品的稳定性，下列采取的措施可行的是（ ）
A．加长上面的横杠的长度 B．改用强度更好的塑料
C．增加人的高度 D．在右边给小人再加一条腿
５．商业营业厅的出入安全门净宽度不应小于140cm，不应设置门槛，这体现了设计原则中的（ ）
A．科学原则 B．实用原则 C．技术规范原则 D．创新原则
６．李林计划开发一款针对幼儿使用的玩具，以下选取了李林在设计中的一部分工作步骤，请你按设计的一般过程进行排序（ ）
①收集与研发玩具相关的专利、标准等资料
②通过问卷调查对目标用户进行需求调查，确定研发方向

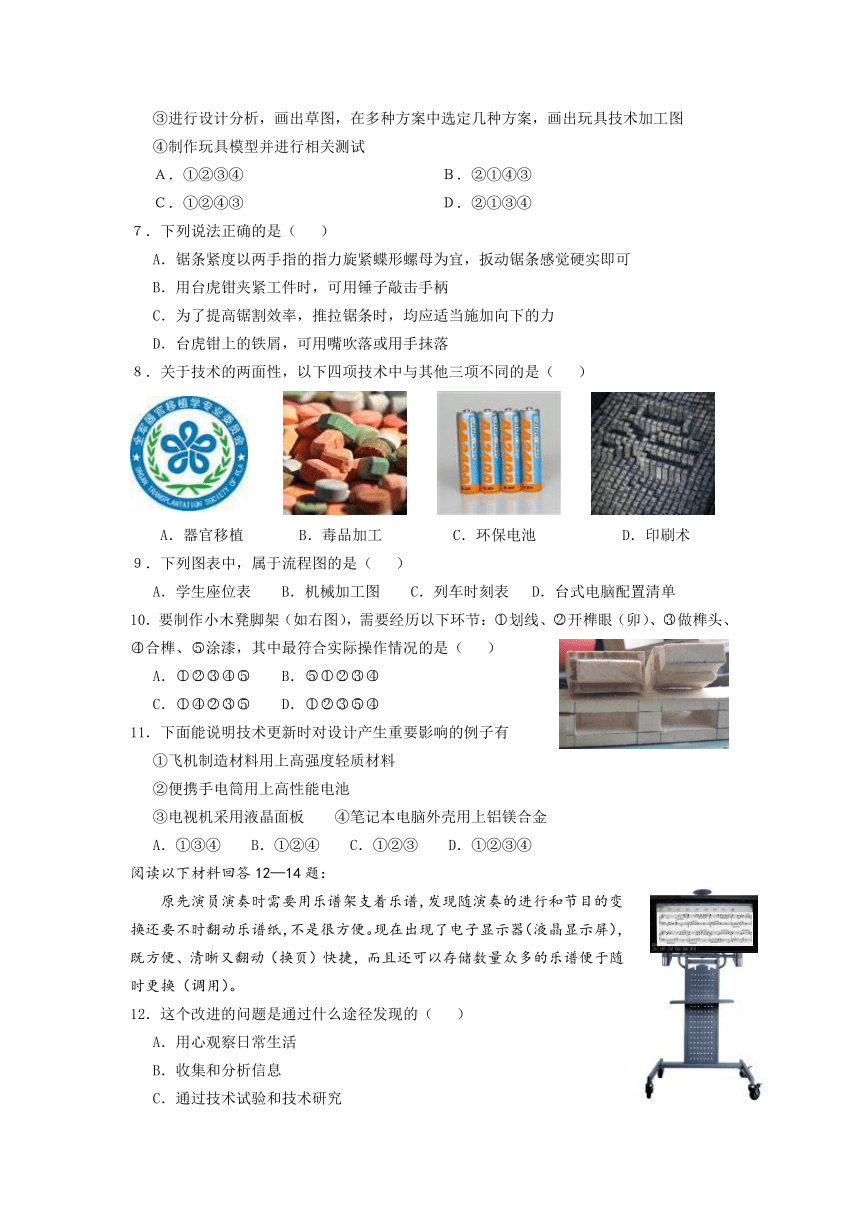

③进行设计分析，画出草图，在多种方案中选定几种方案，画出玩具技术加工图
④制作玩具模型并进行相关测试
Ａ．①②③④ Ｂ．②①④③
Ｃ．①②④③ Ｄ．②①③④
７．下列说法正确的是（ ）
A．锯条紧度以两手指的指力旋紧蝶形螺母为宜，扳动锯条感觉硬实即可
B．用台虎钳夹紧工件时，可用锤子敲击手柄
C．为了提高锯割效率，推拉锯条时，均应适当施加向下的力
D．台虎钳上的铁屑，可用嘴吹落或用手抹落
８．关于技术的两面性，以下四项技术中与其他三项不同的是（ ）
HYPERLINK "http://image./i ct=503316480&z=0&tn=baiduimagedetail&word=%C6%F7%B9%D9%D2%C6%D6%B2&in=7029&cl=2&cm=1&sc=0&lm=-1&pn=17&rn=1&di=64256896&ln=1326" \t "_blank"
A．器官移植 B．毒品加工 C．环保电池 D．印刷术
９．下列图表中，属于流程图的是（ ）
A．学生座位表 B．机械加工图 C．列车时刻表 D．台式电脑配置清单
10．要制作小木凳脚架（如右图），需要经历以下环节：划线、开榫眼（卯）、做榫头、合榫、涂漆，其中最符合实际操作情况的是（ ）
A． B．
C． D．
11．下面能说明技术更新时对设计产生重要影响的例子有
①飞机制造材料用上高强度轻质材料
②便携手电筒用上高性能电池
③电视机采用液晶面板 ④笔记本电脑外壳用上铝镁合金
A．①③④ B．①②④ C．①②③ D．①②③④
阅读以下材料回答12—14题：
原先演员演奏时需要用乐谱架支着乐谱，发现随演奏的进行和节目的变换还要不时翻动乐谱纸，不是很方便。现在出现了电子显示器（液晶显示屏），既方便、清晰又翻动（换页）快捷，而且还可以存储数量众多的乐谱便于随时更换（调用）。
12．这个改进的问题是通过什么途径发现的（ ）
A．用心观察日常生活
B．收集和分析信息
C．通过技术试验和技术研究
D．通过调查和询问的方式

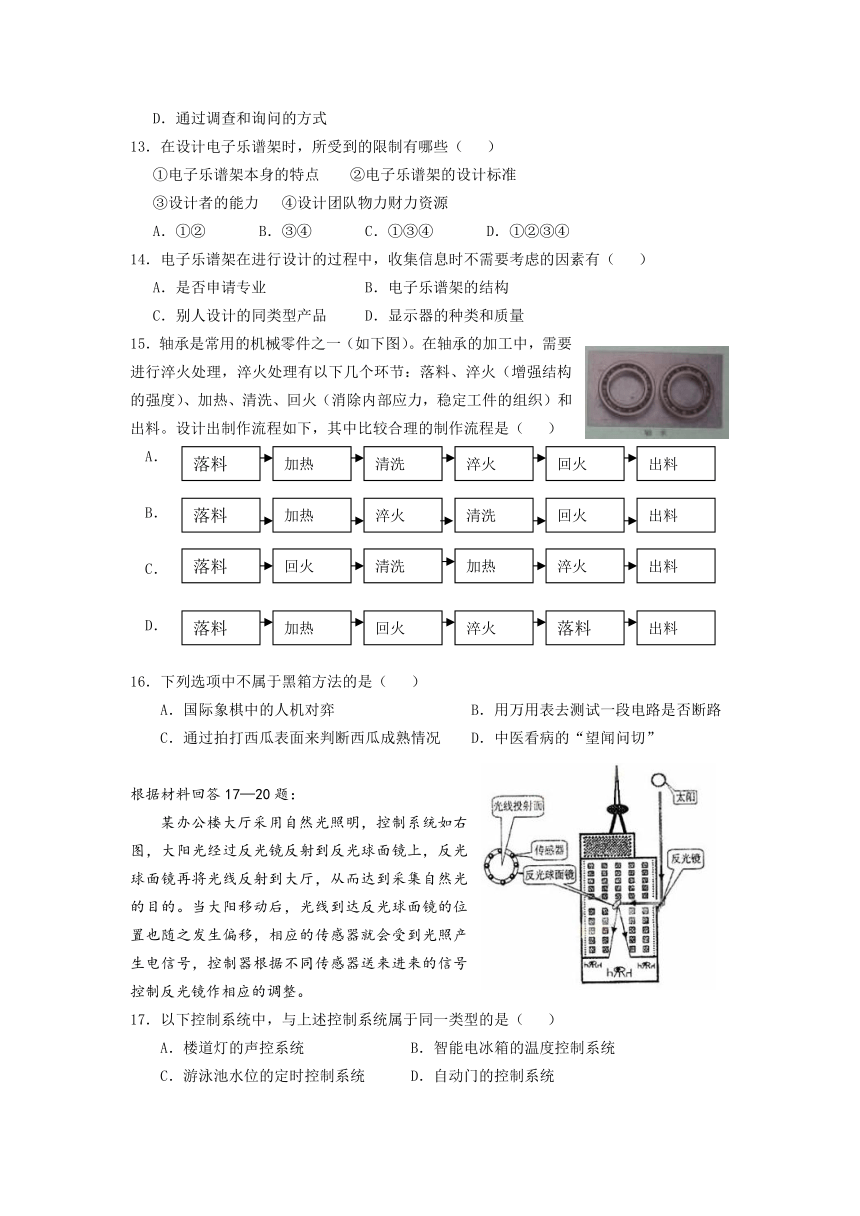

13．在设计电子乐谱架时，所受到的限制有哪些（ ）
①电子乐谱架本身的特点 ②电子乐谱架的设计标准
③设计者的能力 ④设计团队物力财力资源
A．①② B．③④ C．①③④ D．①②③④
14．电子乐谱架在进行设计的过程中，收集信息时不需要考虑的因素有（ ）
A．是否申请专业 B．电子乐谱架的结构
C．别人设计的同类型产品 D．显示器的种类和质量
15．轴承是常用的机械零件之一（如下图）。在轴承的加工中，需要进行淬火处理，淬火处理有以下几个环节：落料、淬火（增强结构的强度）、加热、清洗、回火（消除内部应力，稳定工件的组织）和出料。设计出制作流程如下，其中比较合理的制作流程是（ ）
A．
B．
C．
D．
16．下列选项中不属于黑箱方法的是（ ）
A．国际象棋中的人机对弈 B．用万用表去测试一段电路是否断路
C．通过拍打西瓜表面来判断西瓜成熟情况 D．中医看病的“望闻问切”
根据材料回答17—20题：
某办公楼大厅采用自然光照明，控制系统如右图，大阳光经过反光镜反射到反光球面镜上，反光球面镜再将光线反射到大厅，从而达到采集自然光的目的。当大阳移动后，光线到达反光球面镜的位置也随之发生偏移，相应的传感器就会受到光照产生电信号，控制器根据不同传感器送来进来的信号控制反光镜作相应的调整。
17．以下控制系统中，与上述控制系统属于同一类型的是（ ）
A．楼道灯的声控系统 B．智能电冰箱的温度控制系统
C．游泳池水位的定时控制系统 D．自动门的控制系统

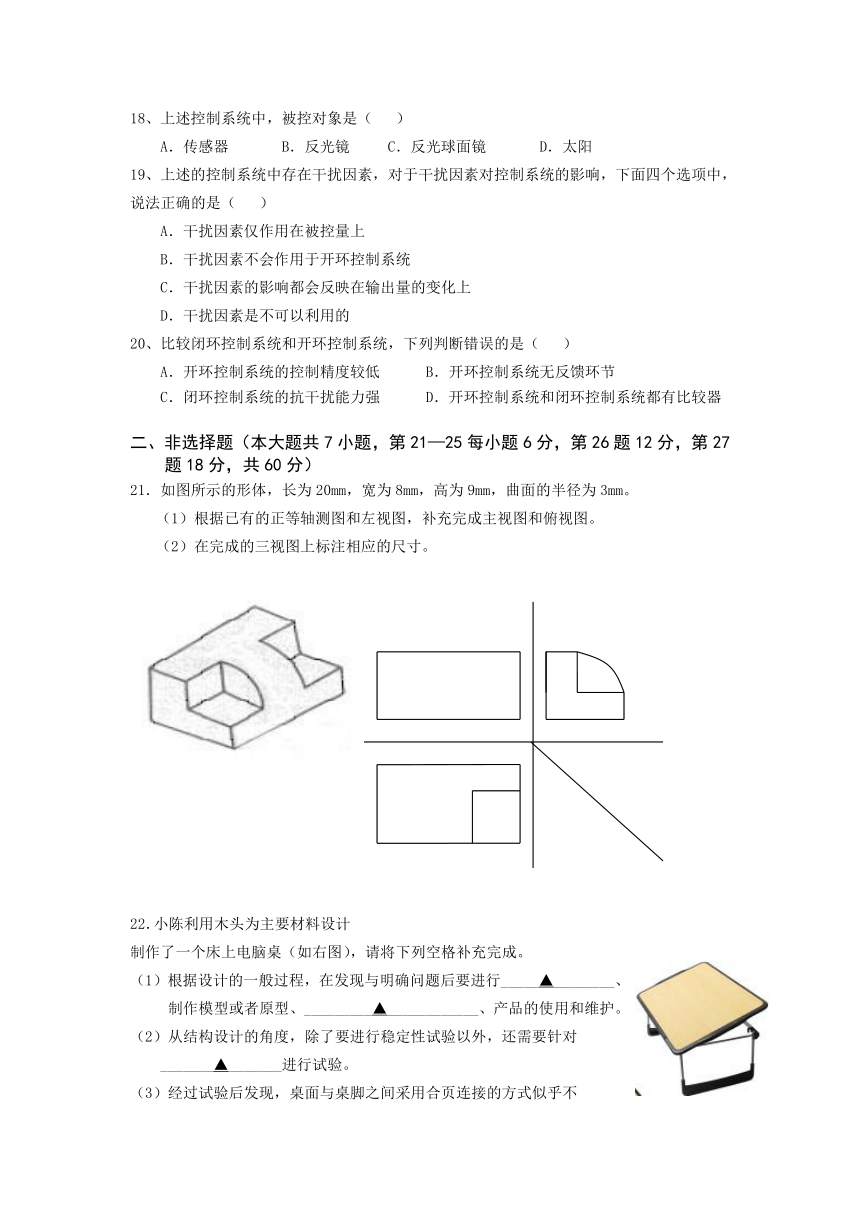

18、上述控制系统中，被控对象是（ ）
A．传感器 B．反光镜 C．反光球面镜 D．太阳
19、上述的控制系统中存在干扰因素，对于干扰因素对控制系统的影响，下面四个选项中，说法正确的是（ ）
A．干扰因素仅作用在被控量上
B．干扰因素不会作用于开环控制系统
C．干扰因素的影响都会反映在输出量的变化上
D．干扰因素是不可以利用的
20、比较闭环控制系统和开环控制系统，下列判断错误的是（ ）
A．开环控制系统的控制精度较低 B．开环控制系统无反馈环节
C．闭环控制系统的抗干扰能力强 D．开环控制系统和闭环控制系统都有比较器
二、非选择题（本大题共7小题，第21—25每小题6分，第26题12分，第27题18分，共60分）
21．如图所示的形体，长为20mm，宽为8mm，高为9mm，曲面的半径为3mm。
（1）根据已有的正等轴测图和左视图，补充完成主视图和俯视图。
（2）在完成的三视图上标注相应的尺寸。
22．小陈利用木头为主要材料设计制作了一个床上电脑桌（如右图），请将下列空格补充完成。
（1）根据设计的一般过程，在发现与明确问题后要进行_____▲________、
制作模型或者原型、_________▲____________、产品的使用和维护。
（2）从结构设计的角度，除了要进行稳定性试验以外，还需要针对
_______▲_______进行试验。
（3）经过试验后发现，桌面与桌脚之间采用合页连接的方式似乎不
是很妥当，你觉得改成什么样的连接方式比较合适 ___ ▲_______
（4）请你指出这张床上电脑桌在人机关系上实现了哪些目标？
23．现对三家不同企业生产的同型号统规格的工
字型钢材进行性能测试，采用悬挂重物的方式进行，
测试方案如图。被测钢材和两固定杆均采用刚连接，
且各测试工字型钢材的长度、悬挂点位置、悬挂重物
的重量均相同。测试数据如下：
企业1的工字型钢材 企业2的工字型钢材 企业3的工字型钢材
弯曲距离(mm) 2 9 7
工字型钢材在测试过程中受何种力？_____________
若将被测钢材两端的固定高度同时上升20cm，_____________（“会”/“不会”）影响测试的结果。
请根据测试数据表，简述三家企业的工字型钢材的抗弯性能的优劣。
若某工业厂房建设中需要使用工字型钢材作梁，你认为最好选用上述那家企业的钢材？
24．如图所示的分别是脚踩式垃圾桶和桶盖开启控制原理图。如图所示，开桶盖时，可脚踩踏板，带动中间的连杆机构，拉动桶盖开启；反过来，放开踏板上的脚，那么连杆机构落回到原来位置，桶盖关闭。
（1）桶盖的开启（或关闭）控制系统，按照执行部件不同来分类应该属于 ▲ 控制系统（选择机械、气动、液压或电子），按照有无反馈来分属于 ▲ 控制系统（选择开环或闭环）。
（2）请画出桶盖的开启控制系统方框图。
脚踩踏板
25．下图是某位同学设计的人字型梯。
（1）模型做完后需要对其进行哪些技术试验？
（2）请为他制定一个检测其强度的试验方案，并将试验报告填写完整。
试验名称：人字型梯强度试验
试验目的：_____________________________
试验准备：人字型梯、细绳重物（钩码）。
试验步骤：_____________________________________________________
_______________________________________________________
_______________________________________________________
试验记录：在试验记录纸上记录试验情况。
试验总结：人字型梯能承重两个人以上的重量面不被破坏，符合设计要求。
26．某同学设计制作了一张如右图所示的小板凳，制作凳子的木材板的厚度是20mm，桌面和凳脚采用榫接的方式连接。回答下列问题。
（1）请从结构的稳固性的角度去分析这张小板凳设计时存在的缺陷，并提出改进意见。
▲
（2）根据你的改进意见，画出改进后的小板凳的草图。
▲
（3）请补充该同学制作小板凳的加工流程图。
取料　　　……　 　　表面处理
27、菲菲家添置了一台打印机，打印机的尺寸是350×350×350mm，菲菲觉得打印机占用了桌面的空间，想利用打印机上方的空间。她决定用木材制作一个支架式的搁物台架，要求上面能放置台历、相框、笔筒、闹钟类的小件物品。
（1）画出设计草图，必要时用文字加以说明。
（2）在草图上标注相应的尺寸。
（3）根据草图，说出设计的二个特点。
（4）请写出制作过程中需要使用的重要工具（2种以上），并说明关键位置的连接方式。
普通高等学校招生浙江省统一考试
参考答案
一、选择题（每小题2分，共20题，共40分）
1—10： C B D D C D D D C A
11—20：D A D A B A B B C D
二、二、非选择题（本大题共7小题，第21—25每小题6分，第26题12分，第27题18分，共60分）
21、
评分标准：两个视图的补全各一分（2分），尺寸标注每个一分（4分）。
22、（1）制定设计方案 测试评估及优化
（2）强度
（3）榫接
（4）舒适：有了电脑桌以后，可以直接坐在床上使用电脑
安全：有助于手提电脑的散热
评分标准：每个空格各一分。
23、（1）拉力、弯曲力
（2）不会
（3）企业1的抗弯性能最好，企业2的抗弯性能最差，企业3的居中。
（4）企业1的最好
评分标准：第1小题写出两个给满恩，写出其中一个给1分（2分），第2小题一分（1分），第3小题二分（2分），第4小题一分。（1分）
24、（1）机械、开环
（2）
脚踩踏板 大脑 脚 垃圾桶 桶盖开启
评分标准：（1）每个空格一分（2分）
（2）每空格一分（4分）
25、（1）进行稳定性试验和强度试验
（2）试验名称：人字型梯强度试验
试验目的：通过试验对人字型梯进行强度（承重力）试验
试验准备：人字型梯、细绳重物（钩码）。
试验步骤：①在水平地面上放好人字型梯；
②在人字型梯上的两侧挂重物或钩码，重量要成人体重的二倍以上。
③前后左右的用手摇晃，观察人字梯的结构是否被破坏。
试验记录：在试验记录纸上记录试验情况。
试验总结：人字型梯能承重两个人以上的重量面不被破坏，符合设计要求。
评分标准：（1）只写强度或或者稳定性的给一分，两者都写给二分。（2分）
（2）目的一分（1分），过程三分（3分）。
26、（1）由于板凳的两只脚相对之间是独立的，当板凳承受重力时，容易摇动，从而使凳子不稳，应该用一条加强肋把两脚连接起来，以增加小板凳的稳定性。为便于操作，可以采用钉接的方式进行连接。
（2）（5分）
（3）（5分）
取料　　划线 锯割　 凿 刨削 连接成型 表面油漆修饰
评分标准：（1）合理的都给分。（2分）
（2）方式合理，草图清晰的均给分（5分）。
（3）每个环节各占一分（5分）。
27、略
评分标准：（1）草图清晰的，能呈现一定的立体感的给六分，有必要的文字说明的给两分（8分）
（2）关键尺寸没遗漏的给4分，有遗漏的酌情扣分（4分）
（3）合理的均给分（2分）
（4）工具的选择2分，写出两种即可，连接方式2分（4分）
出料
回火
淬火
清洗
加热
落料
出料
回火
清洗
淬火
加热
落料
落料
回火
清洗
加热
淬火
出料
加热
回火
淬火
落料
出料
落料
350
350
350
